基于51单片机的电子钟闹钟温度显示设计

仿真图proteus7.8及以上

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：S0057

1.主要功能：

基于51单片机AT89C51/52（与AT89S51/52、AT89C51/52、STC89C51/52等51内核单片机通用）

1、通过DS18B20检测环境温度。

2、能通过LCD1602显示年月日时分秒和温度。

3、有整点报时和闹钟功能。

4、具有高低温报警功能，上下限值可调，蜂鸣器提醒。

5、可以通过按键调整年月日时分秒和闹钟功能，具有闰年判断，自动计算星期功能。

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

2.仿真

开始仿真

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

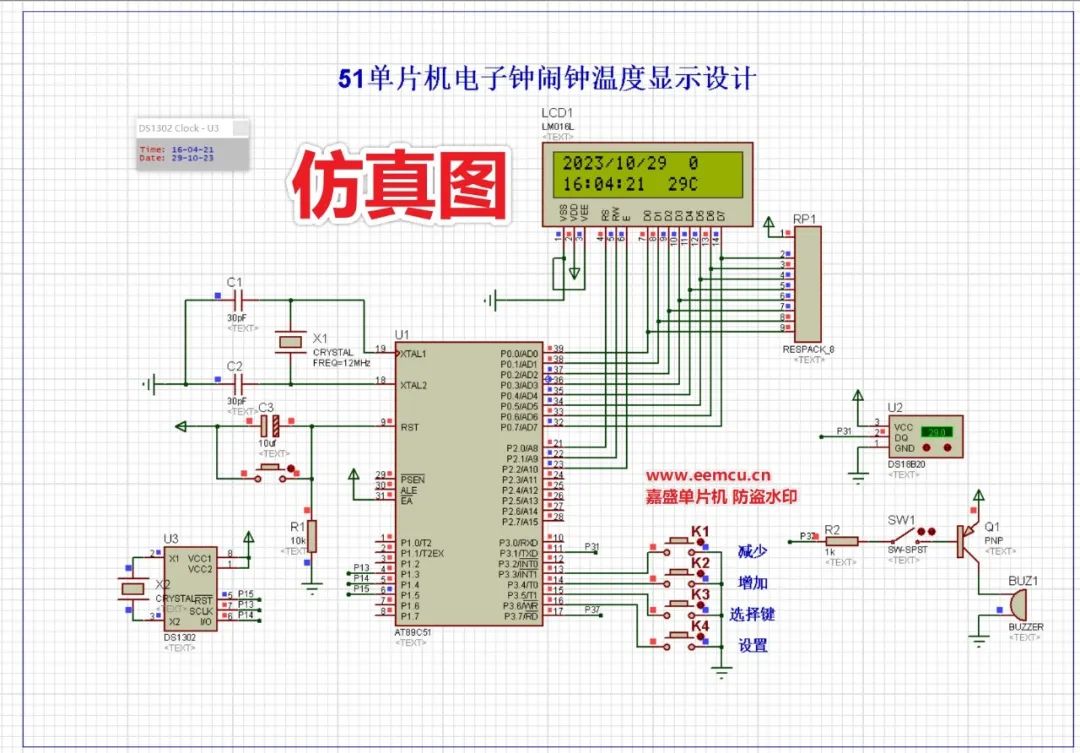

1、系统完成初始化，液晶年月日，时分秒，星期。

2、按下设置按键进入时间校正界面，再按下选择按键，可以选择调节的位置，加减可以改变对应值。

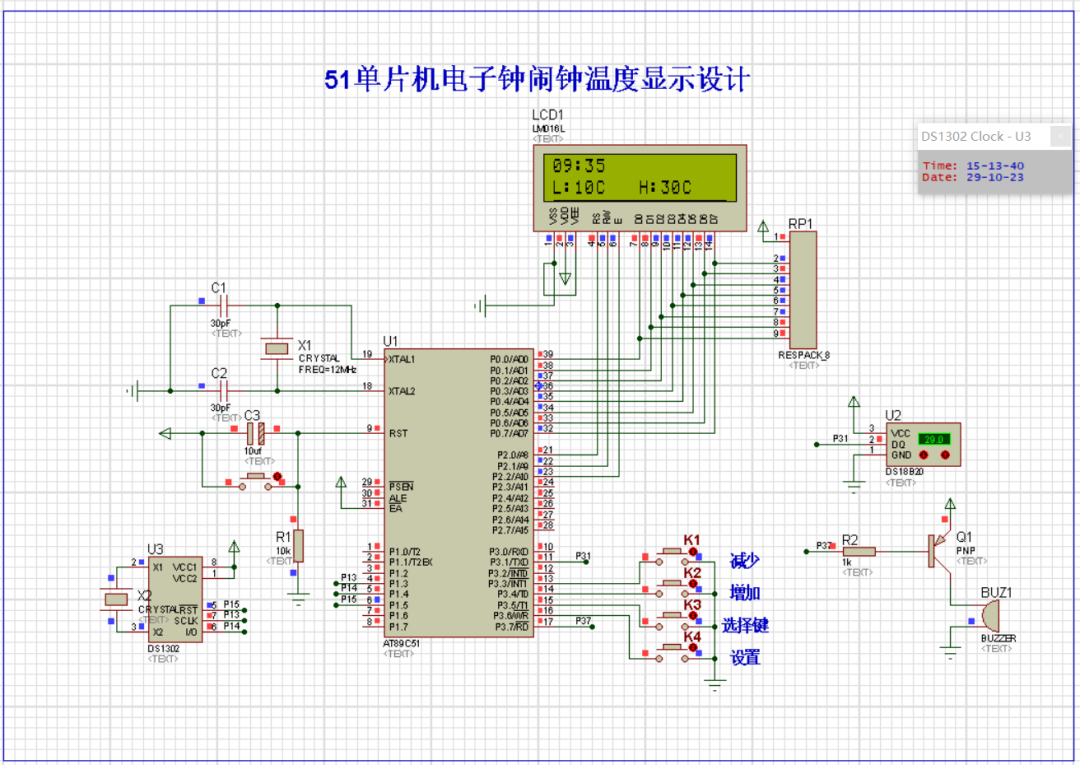

3、设置完时间后再按下选择键，可以设置闹钟时间和温度上下限，按下选择按键，可以选择调节的位置，加减可以改变对应值。

4、当闹钟状态打开，实际时间到达设定闹钟时，蜂鸣器报警。

整点蜂鸣器嘟一声。

以上仿真结果均符合设计要求。

程序代码

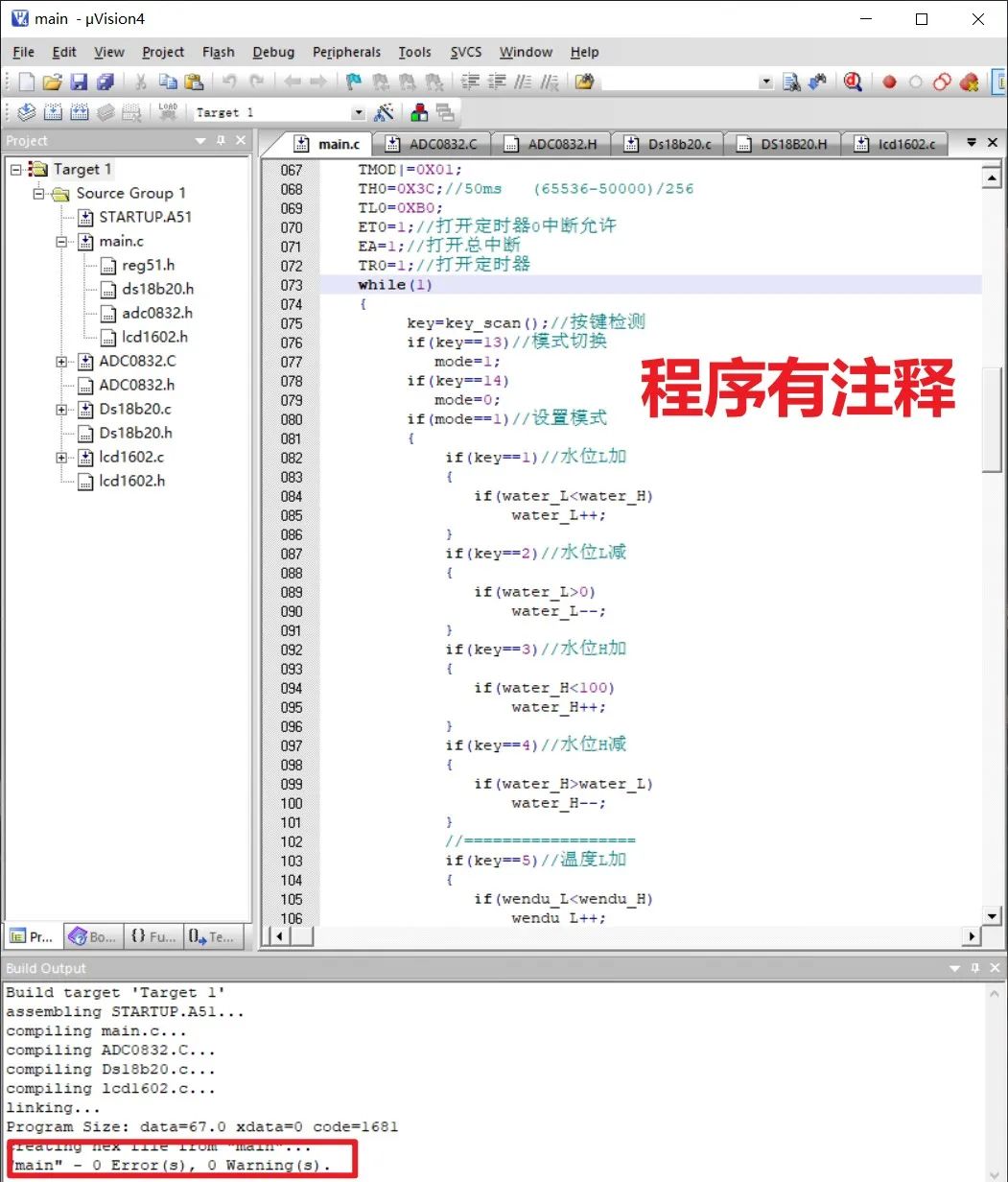

使用keil4或者keil5编译，代码有注释，可以结合报告理解代码含义。

原理图

原理图使用AD绘制，可供实物参考。

Proteus仿真和实物作品的区别：

1.运行环境：Proteus仿真是在计算机上运行的，而实物则是在硬件电路板上运行。

2.调试方式：在Proteus仿真中，可以方便地进行单步调试和观察变量值的变化，而在实物中则需要通过调试器或者串口输出等方式进行调试。

电路连接方式：在Proteus仿真中，可以通过软件设置进行电路连接的修改，而在实物中则需要通过硬件电路板和连接线进行修改。

3.运行速度：Proteus仿真通常比实物运行速度快，因为仿真是基于计算机运行的，而实物则需要考虑电路板上的物理限制和器件的响应时间等因素。

4.功能实现：在Proteus仿真中，可以通过软件设置实现不同的功能，而在实物中则需要根据电路设计和器件的性能进行实现。
