SK 海力士率先展示 UFS 4.1 通用闪存，基于 V9 TLC NAND 颗粒-电子工程世界

8 月 9 日消息，根据 SK 海力士当地时间昨日发布的新闻稿，该企业在 FMS 2024 峰会上展示了系列存储新品，其中就包括尚未正式发布规范的 USF 4.1 通用闪存。

根据 JEDEC 固态技术协会官网，目前已公布的最新 UFS 规范是 2022 年 8 月的 UFS 4.0。UFS 4.0 指定了每个设备至高 46.4Gbps 的理论接口速度，预计 USF 4.1 将在传输速率方面进一步提升。

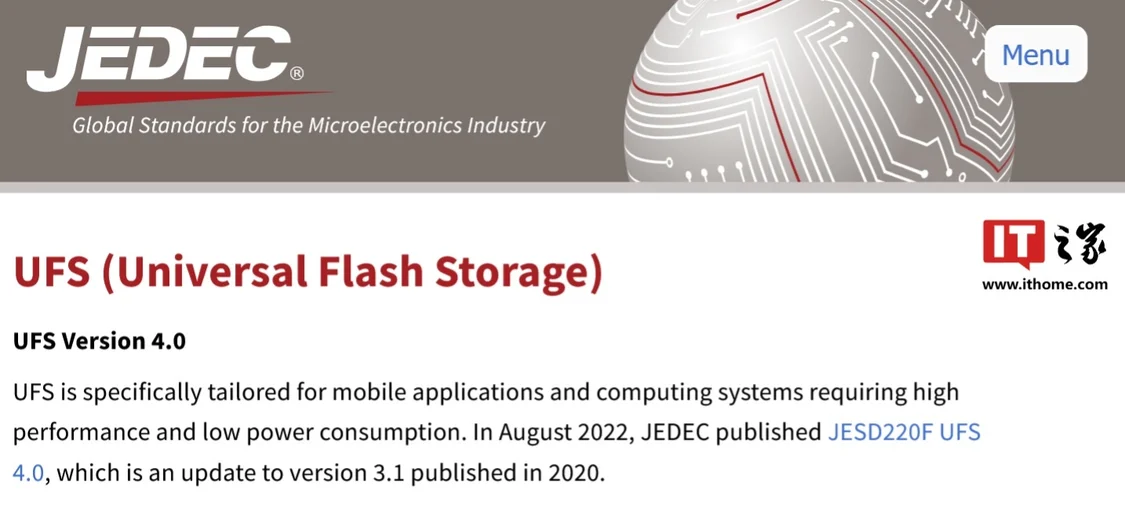

JEDEC UFS 规范页面

▲ JEDEC UFS 规范页面

SK 海力士此次展示了两款 UFS 4.1 通用闪存，容量分别为 512GB 和 1TB，均基于 321 层堆叠的 V9 1Tb TLC NAND 闪存。

嵌入式闪存产品

而在 V9 NAND 闪存上，SK 海力士不仅有展示已公布的 1Tb 容量、2.4Gbps 速率 TLC ，还首度展出了容量业界领先的 3.2Gbps V9 2Tb QLC 以及 3.6Gbps 高速 V9H 1Tb TLC 颗粒。

V9 NAND 闪存

回到 UFS 通用闪存领域，SK 海力士还展出了可提升数据管理效率的 ZUFS（IT之家注：分区 UFS，Zoned UFS）样品，均基于 V7 512Gb TLC NAND，可提供 512GB 和 1TB。

SK 海力士此前表示其 ZUFS 4.0 产品将于今年 3 季度进入量产阶段。
