基于PI TinySwitch™-5 36W单路输出开架式电源评测报告‌-电子工程世界

EEWorld论坛网友：luck_gfb

开发板主要参数及说明：

• Output: 12 V, 3 A
• Input: 85 - 265 VAC
• <150 kHz switching frequency for small transformer
• >87% full load efficiency at 115 VAC
• >88% full load efficiency at 230 VAC
• >87.4% average efficiency at 115 VAC and 230 VAC

image.png?imageView2/2/w/1000

二，上电测试：

image.png?imageView2/2/w/1000

过流保护点：220VAC时为5.9A

110VAC时为4.6A

输入欠压保护（满载）：66VAC

输入过压保护（满载）：300VAC还未保护

待机功耗（功率计精度不高）：30mW左右（110VAC）/70mW左右（220VAC）

满载效率：87.8%(110VAC)88.7%(220VAC)

空载时间歇工作，满载时会抖频，工作频率范围：55-85KHz

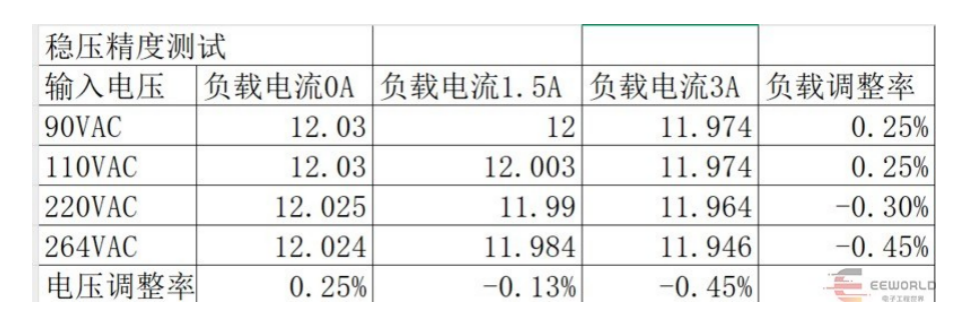

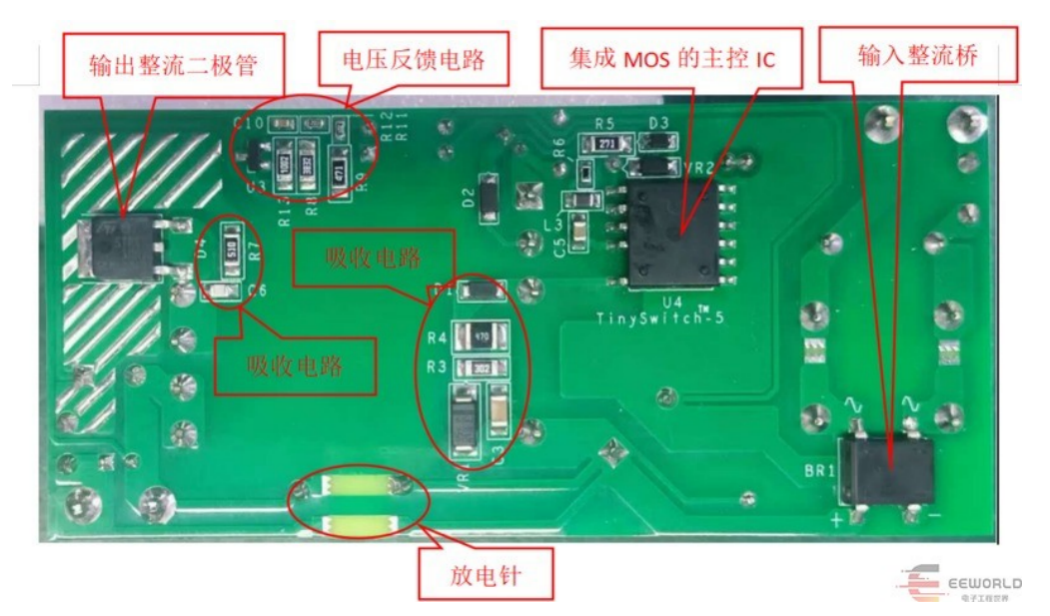

测试图片：

image.png?imageView2/2/w/1000

三，测试波形：

输入：90VAC输出：12V3A时VDS波形

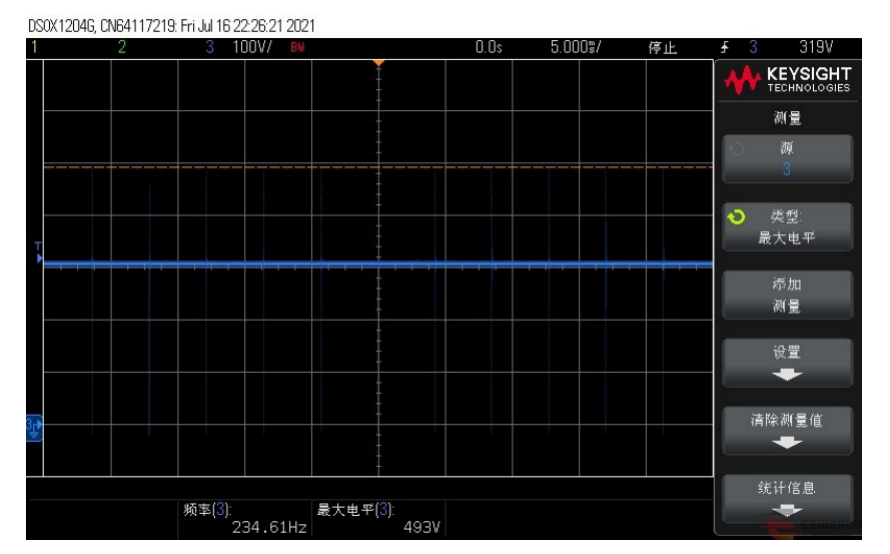

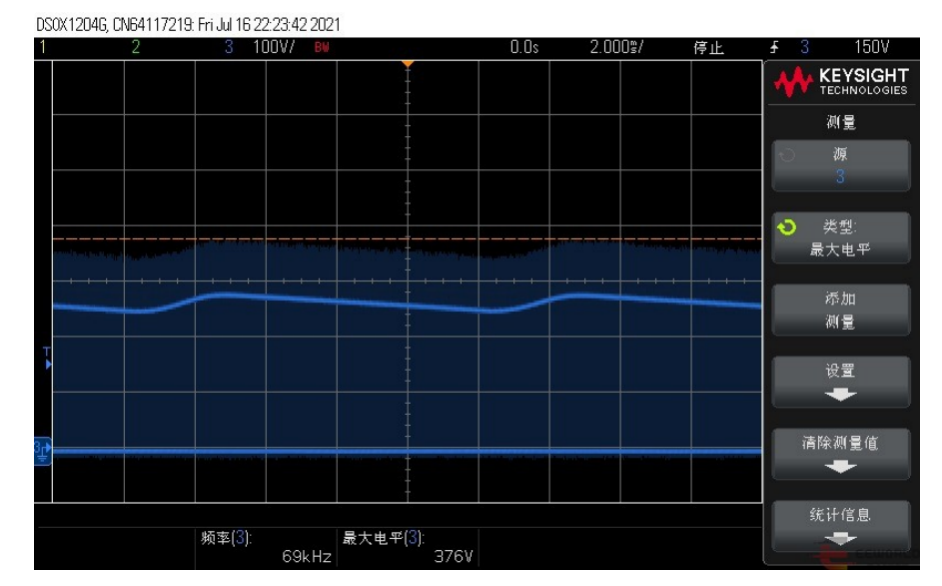

image.png?imageView2/2/w/1000

输入：90VAC输出：空载时VDS波形

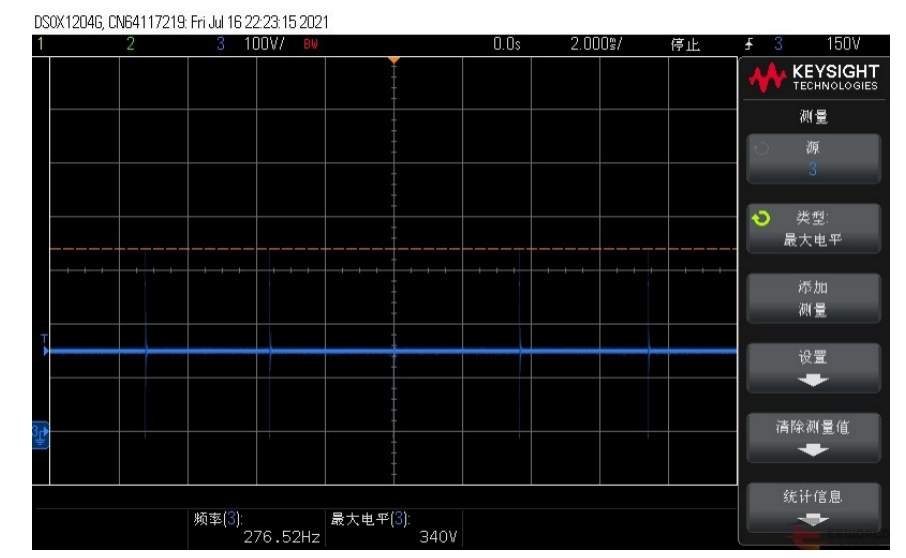

image.png?imageView2/2/w/1000

输入：110VAC输出：空载时VDS波形

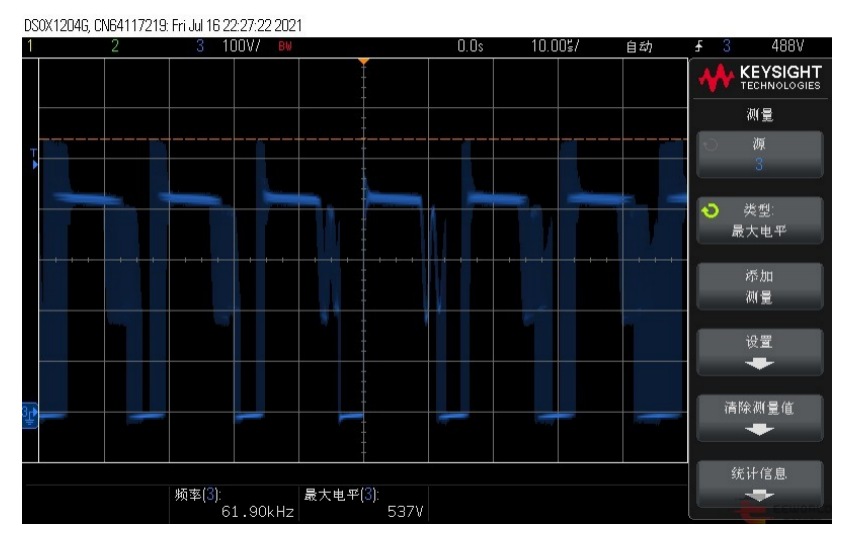

image.png?imageView2/2/w/1000

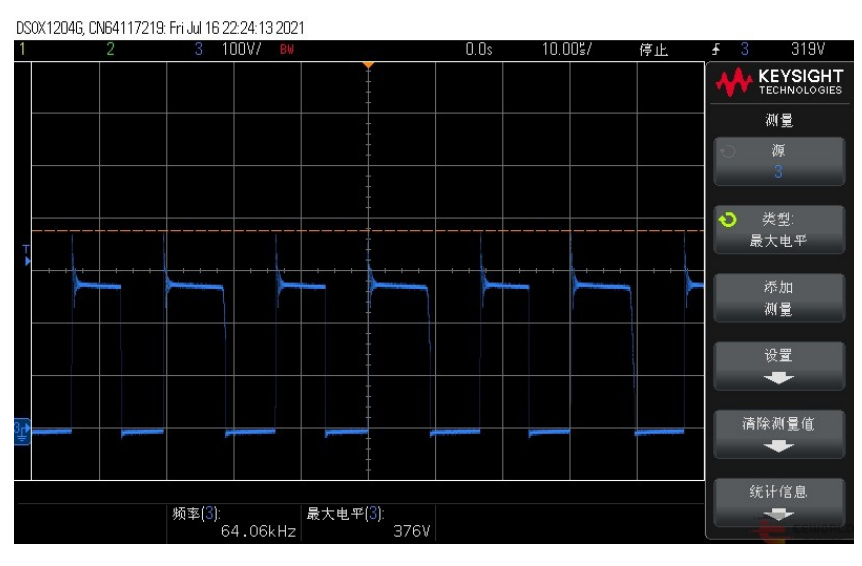

输入：110VAC输出：12V3A时VDS波形

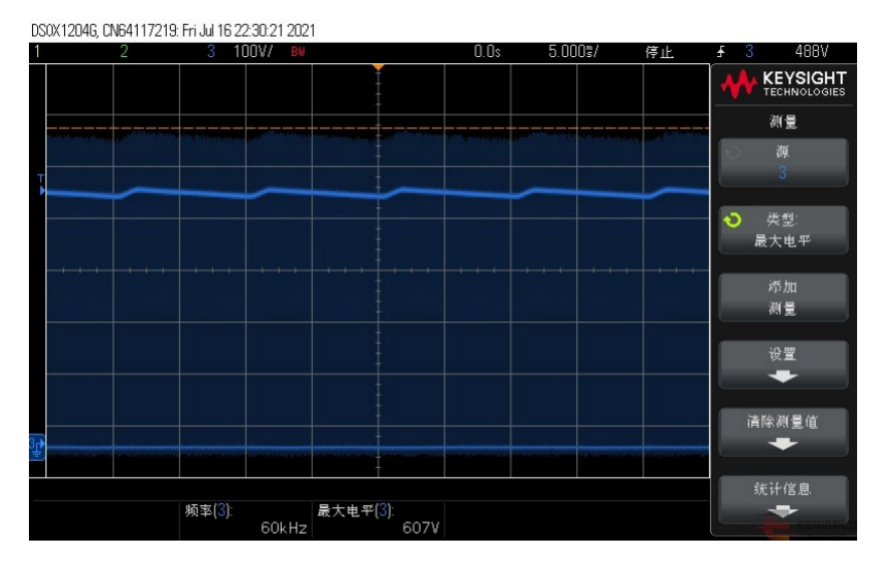

image.png?imageView2/2/w/1000

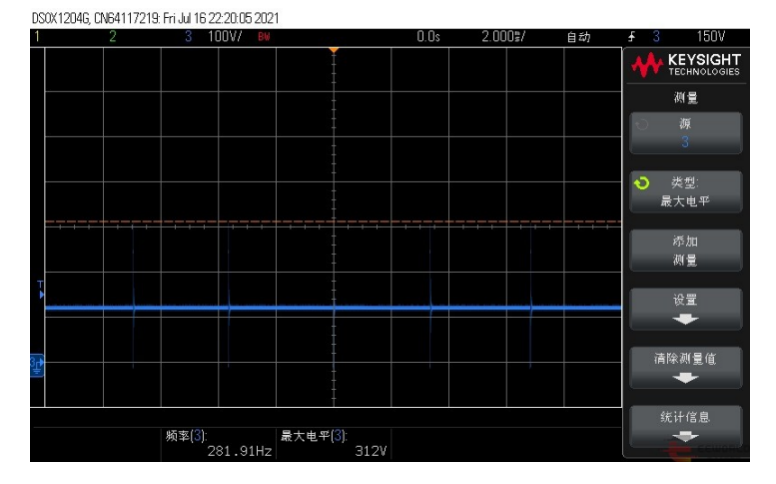

输入：220VAC输出：空载时VDS波形

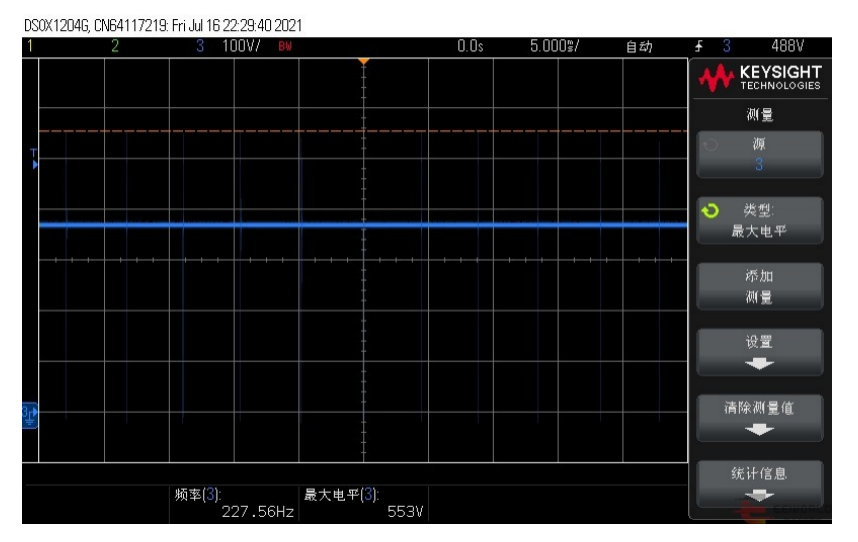

image.png?imageView2/2/w/1000

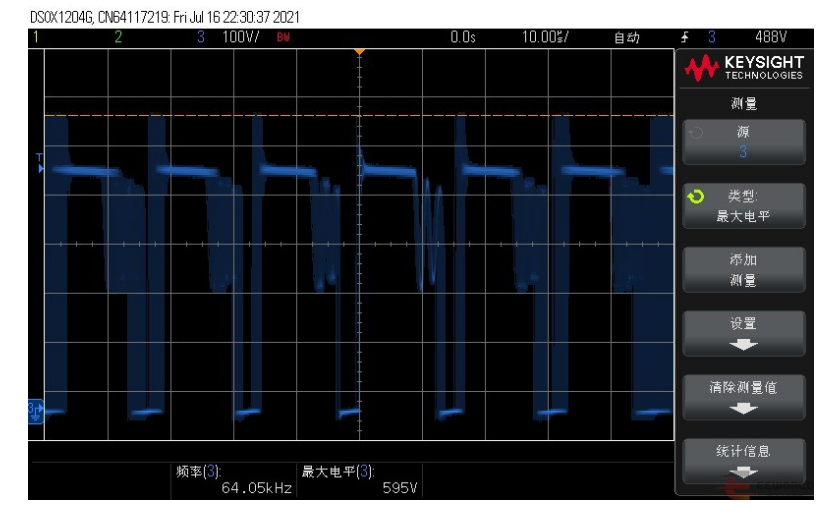

输入：220VAC输出：12V3A时VDS波形

image.png?imageView2/2/w/1000

输入：264VAC输出：空载时VDS波形

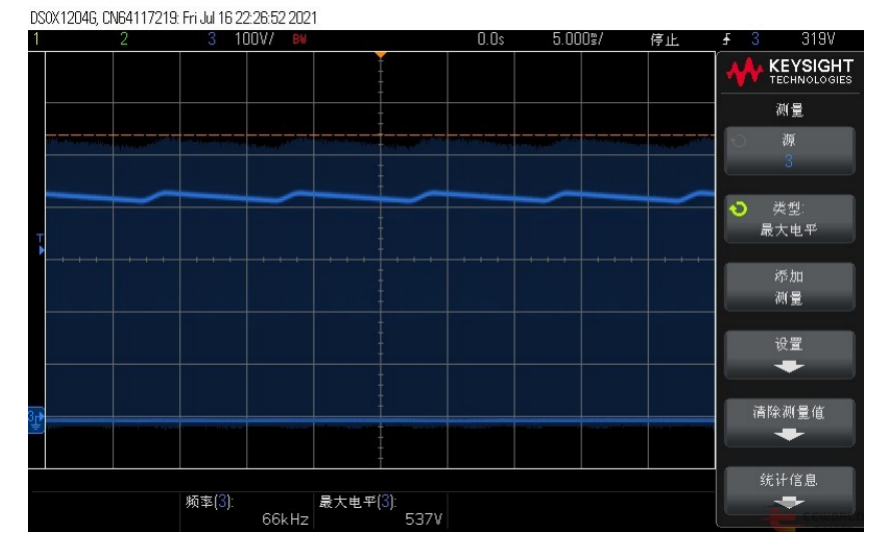

image.png?imageView2/2/w/1000

输入：264VAC输出：12V3A时VDS波形

image.png?imageView2/2/w/1000

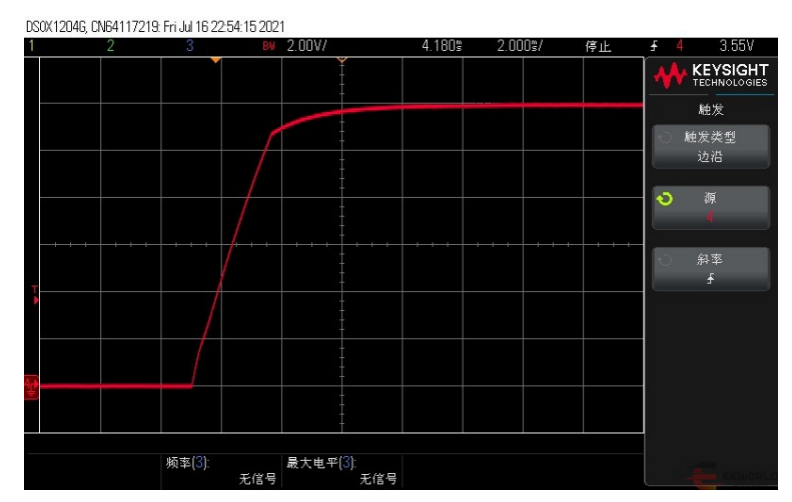

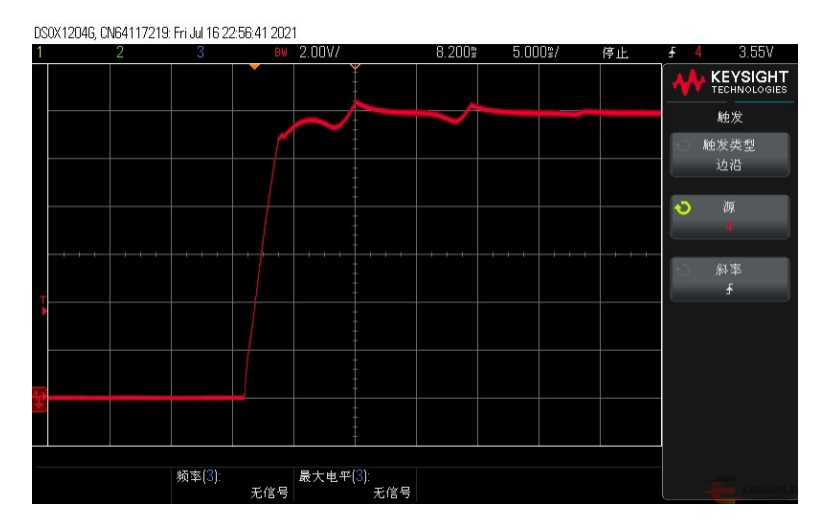

输入：220VAC输出：空载时开机输出电压波形

image.png?imageView2/2/w/1000

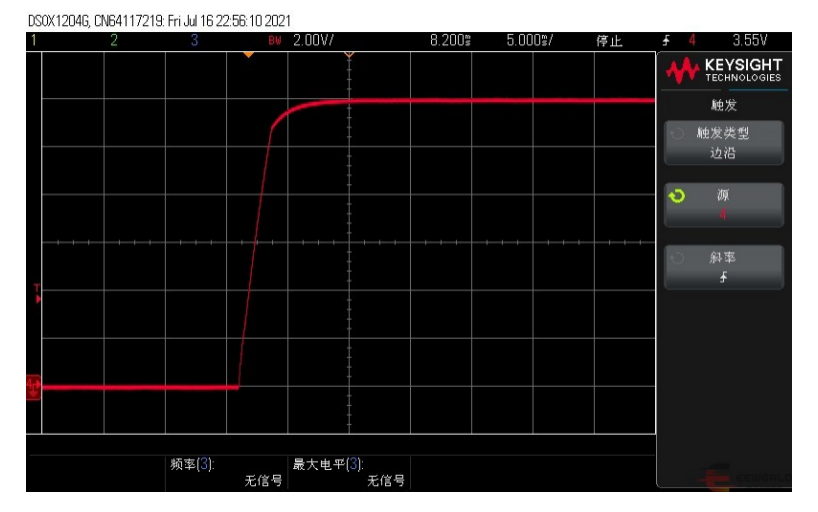

输入：220VAC输出：满载时开机输出电压波形

image.png?imageView2/2/w/1000

输入：110VAC输出：空载时开机输出电压波形

image.png?imageView2/2/w/1000

输入：110VAC输出：满载时开机输出电压波形

image.png?imageView2/2/w/1000

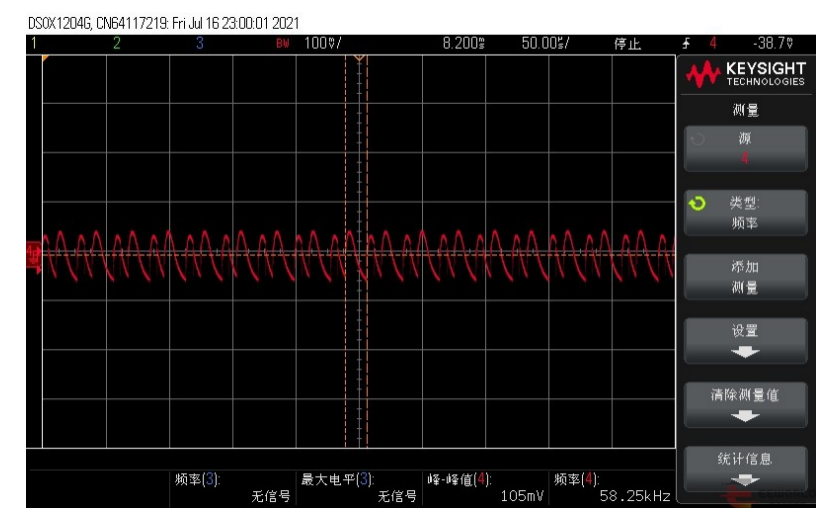

输入：110VAC输出：满载时输出电压纹波

image.png?imageView2/2/w/1000

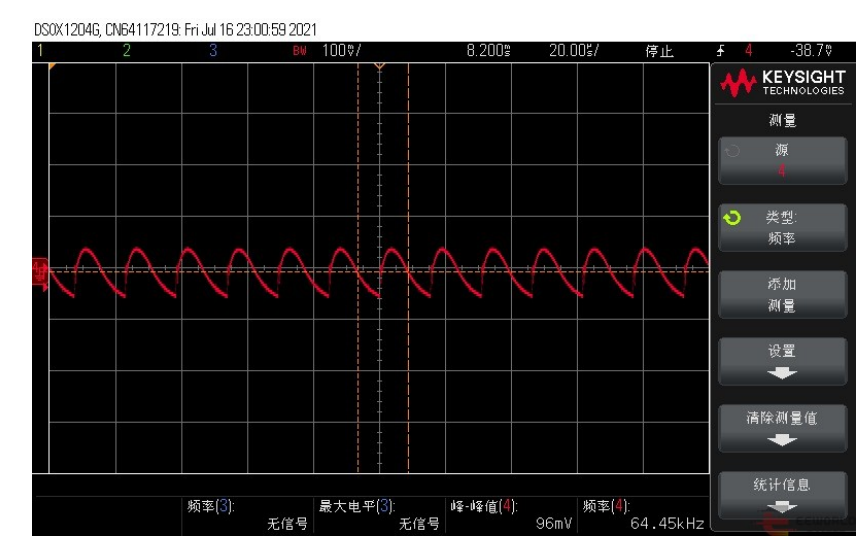

输入：220VAC输出：满载时输出电压纹波

image.png?imageView2/2/w/1000

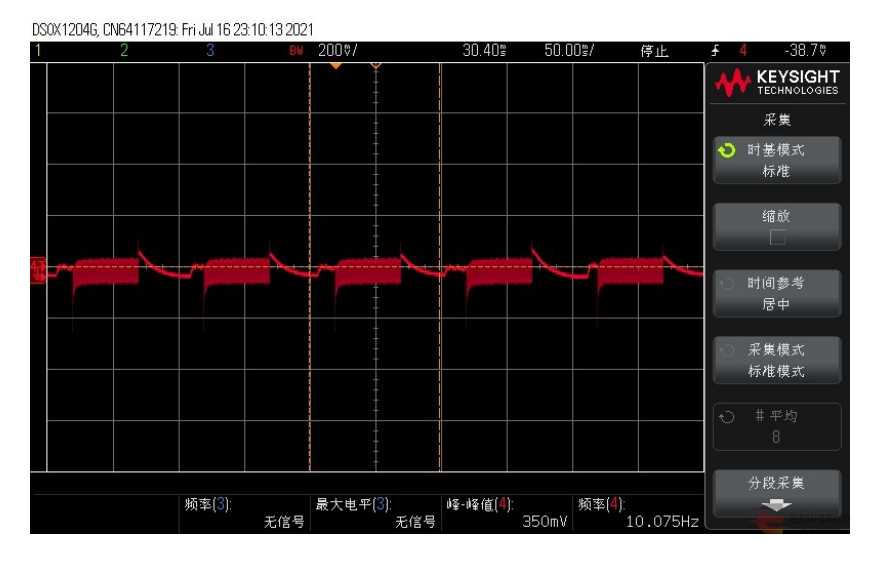

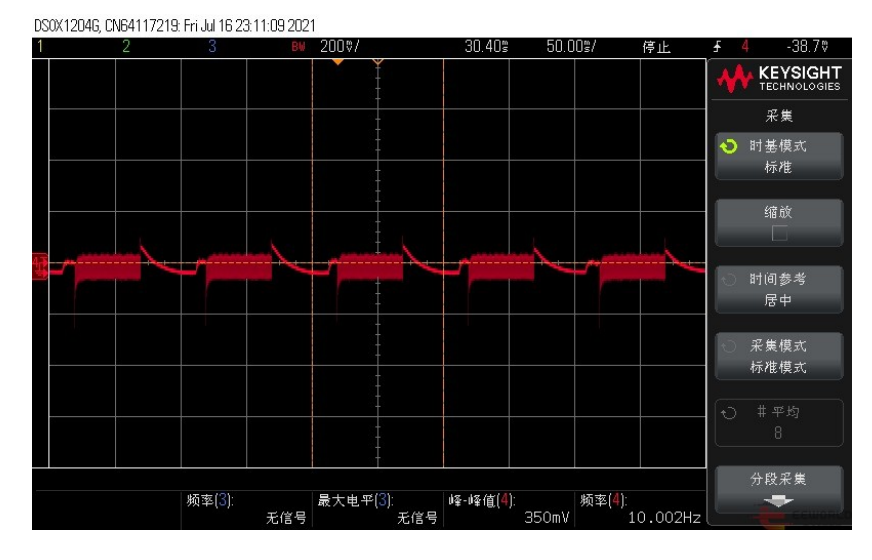

输入：220VAC输出：0-100%动态负载时输出电压波形

image.png?imageView2/2/w/1000

输入：110VAC输出：0-100%动态负载时输出电压波形

image.png?imageView2/2/w/1000

四，总结：

这个模块的性能还是很不错的，外围器件少，电路简单，效率高，稳压精度高，带抖频功能，一级共模电感就可以过CLASS B，输出电压纹波也很干净。保护功能也很全面，IC内部自带过温保护功能。可以用在辅助电源电路或小功率适配器。
