基于NFC的电子钱包电路设计

NFC即近距离无线通信。是由恩智浦公司发起，由诺基亚、索尼等着名厂商联合主推的一项无线技术---在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能，能在短距离内与兼容设备进行识别和数据交换。NFC具有双向连接和识别的特点，工作于13.56MHz频率范围，作用距离接近10厘米。

PN544符合欧洲电信标准协会(ETSI)制定的最新NFC规范，能够为手机制造商和电信营运商提供完全兼容的平台，用以推出下一代NFC设备和服务：PN544完全兼容现已发布的所有通过单线协议(SWP) 连接SIM卡和主机控制器接口(HCI)的NFC规范。

PN65O即为PN544加上NXP的SmartMX安全模块，PN544和PN65O硬件PIN 对 PIN 完全兼容。同时，PN65O / PN544还提供多种主机接口选择 ，确保手机制造商实现轻松集成High Speed UART、SPI、I2C，并支持多种RF接口协议：ISO14443A/B 、ISO15693、MIFARE、Felica.

电路原理

NFC PN544 / PN65O的结构框图

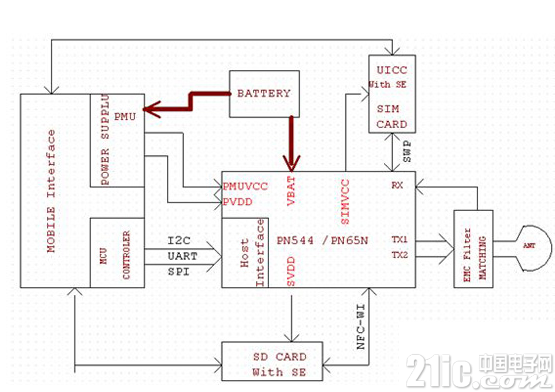

图1 NFC PN544 / PN65O 硬件电路框图

接收电路

由R127，C118，R128，C119组成，芯片内部产生的Vmid电位作为RX管脚的输入电位，为减少扰动，需用电容将Vmid接地。Vmid的偏置电压可以增加Rx 脚的电压驱动。图2 所示的为NFC 射频接收电路。

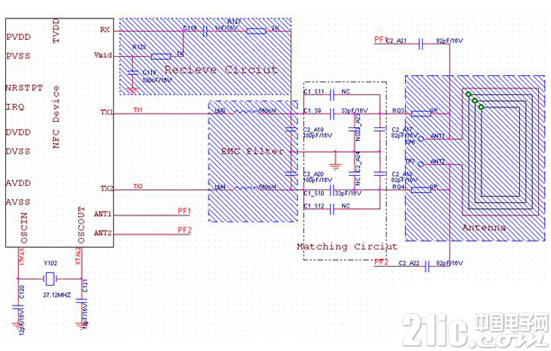

图2 NFC射频部分电路

NFC与SIM卡安全模块接口电路

NFC IC带有SWP一线接口可以实现与SIM卡的数据通讯，其参考电路如下图3所示。

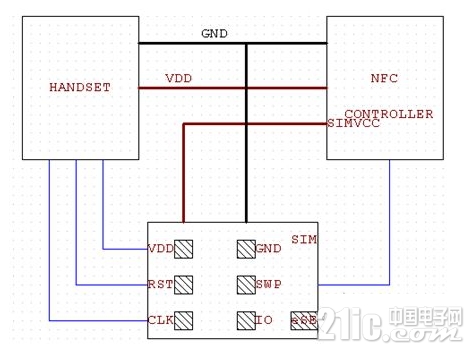

图3 NFC与SIM卡安全模块接口电路

EMC电路

由于该系统是以13.56MHz的操作频率为基础。该频率由石英晶振产生。与此同时还会产生高阶谐波。为了符合内部电磁兼容性规则，13.56MHz的三次、五次及五次以上的高阶谐波必须适当的抑止。所以该EMC电路配置为一LC低通滤波器，用来滤除高次谐波。

天线匹配电路

由于天线线圈本身是一个低阻抗的设备，为了能够把NFC IC 送出的能量以最大化的传递给天线 ，所以在天线与NFC IC间须加一匹配电路 。消除因不匹配而造成的信号反射形成的能量损失。
