36张电气控制三菱PLC梯形图编程方法汇总

发布者:自在逍遥最新更新时间:2025-03-03 来源: elecfans关键字:电气控制  三菱  PLC  梯形图  编程方法 手机看文章 扫描二维码
随时随地手机看文章

PLC为例,介绍一下PLC梯形图编程的方法,希望对大家有所帮助。

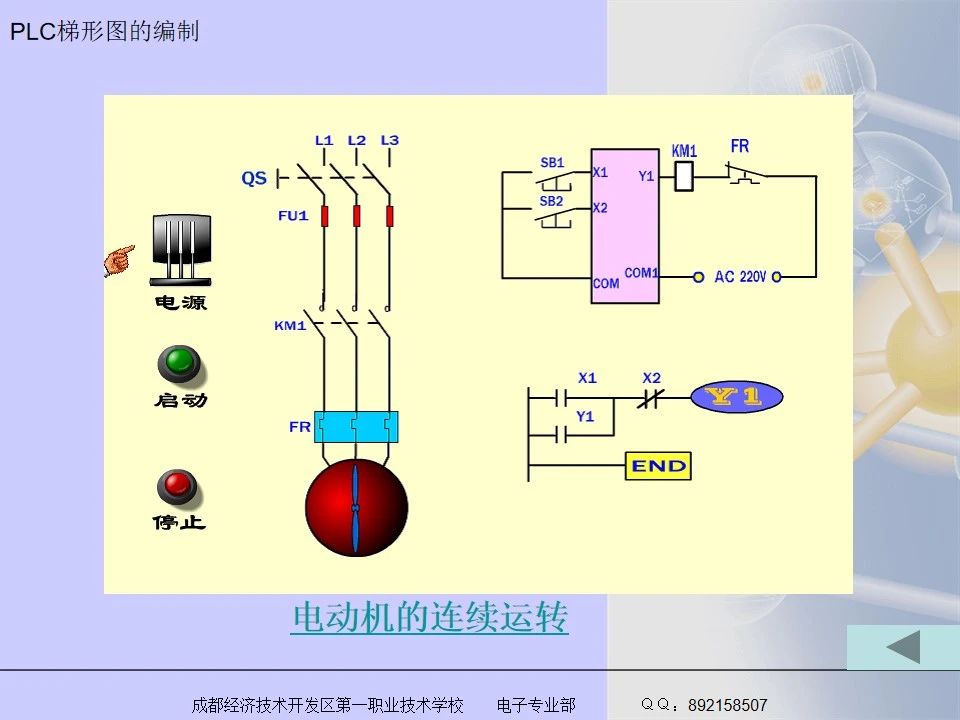

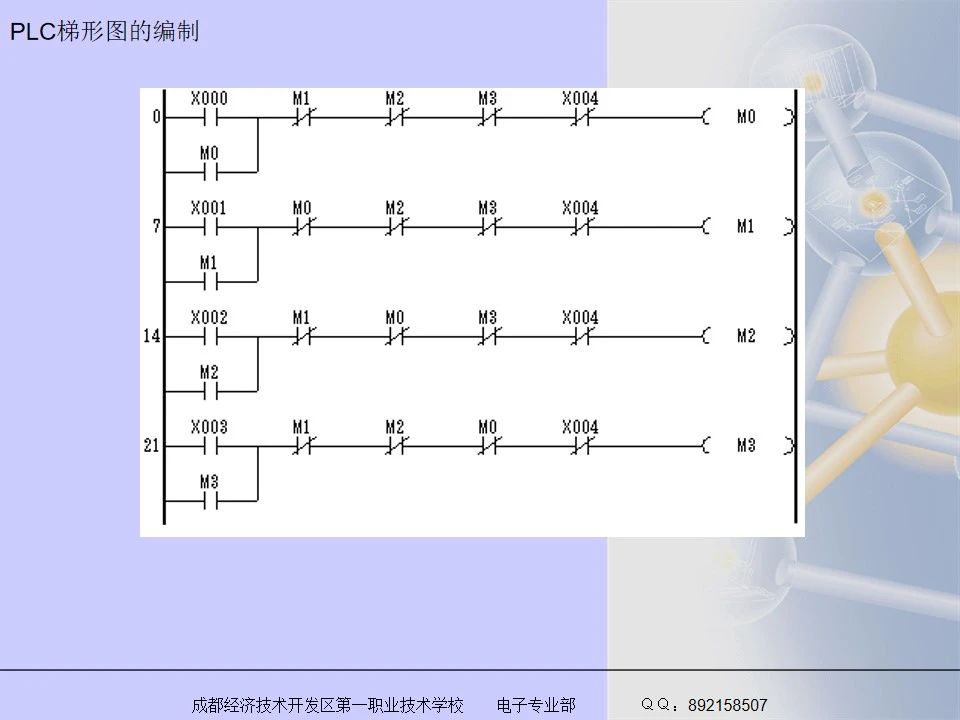

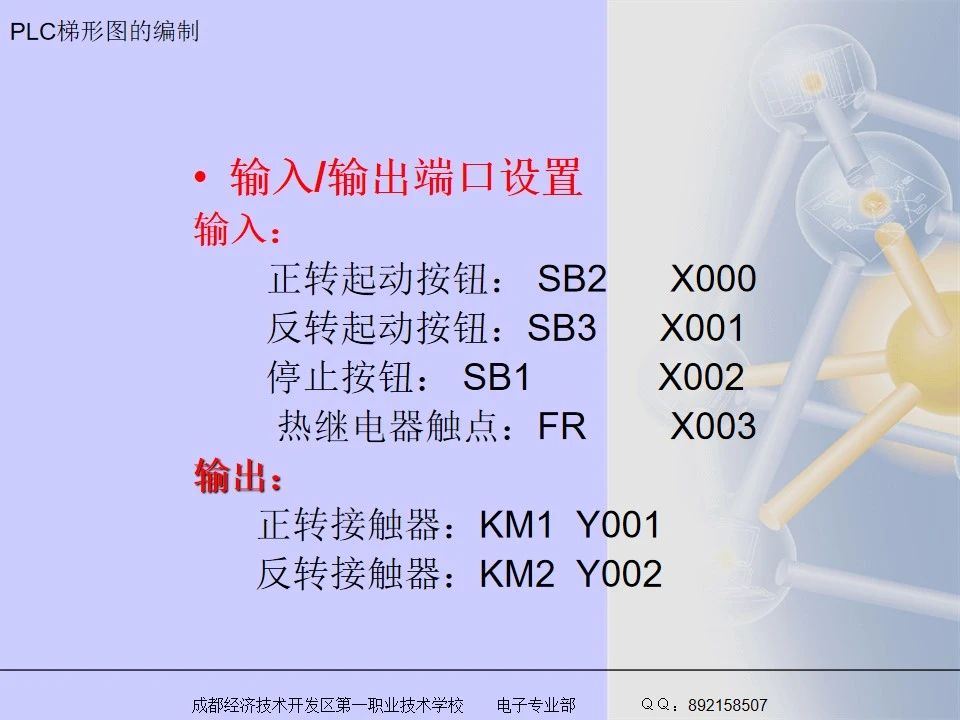

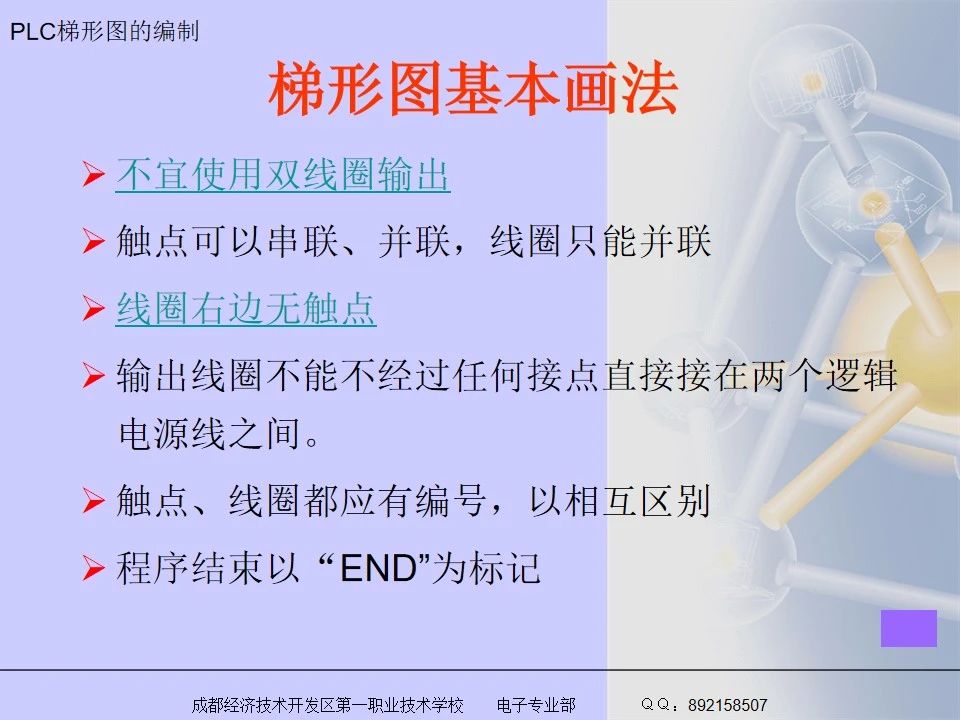

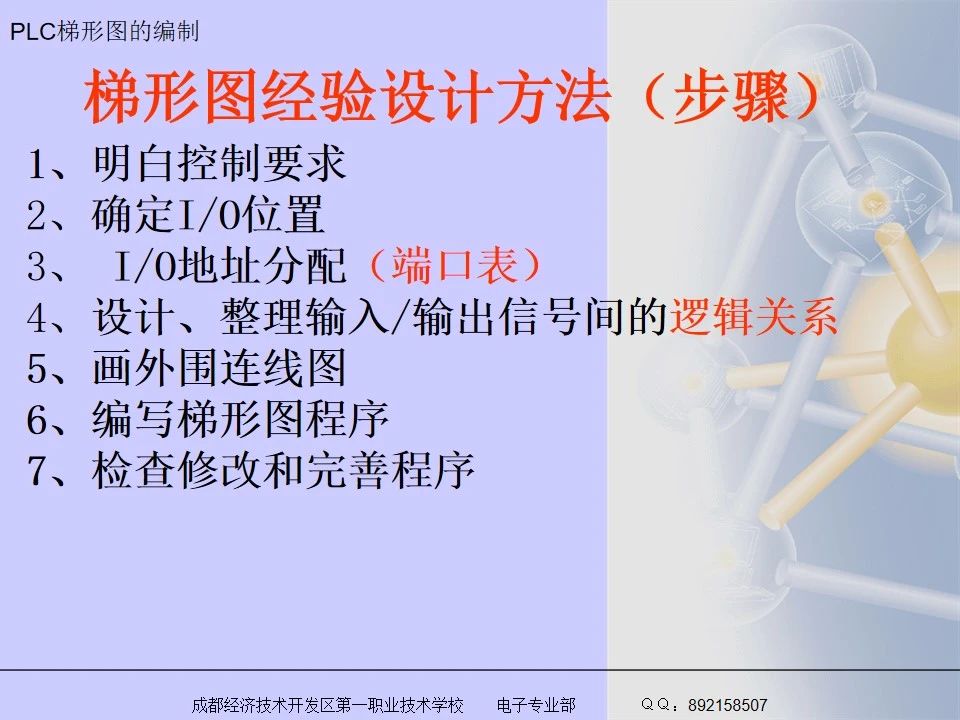

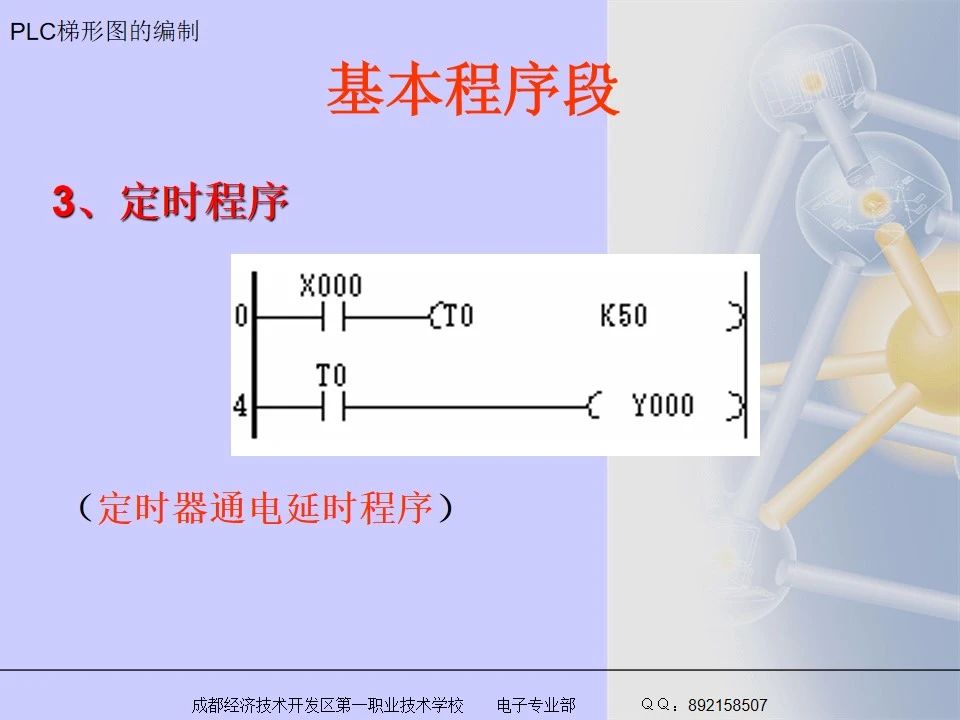

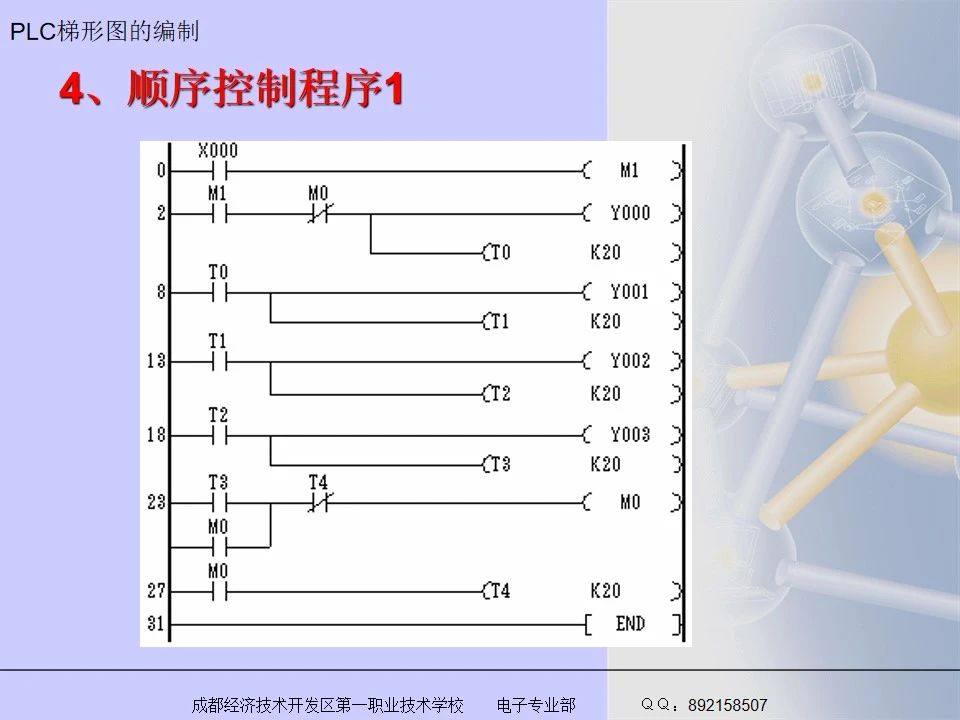

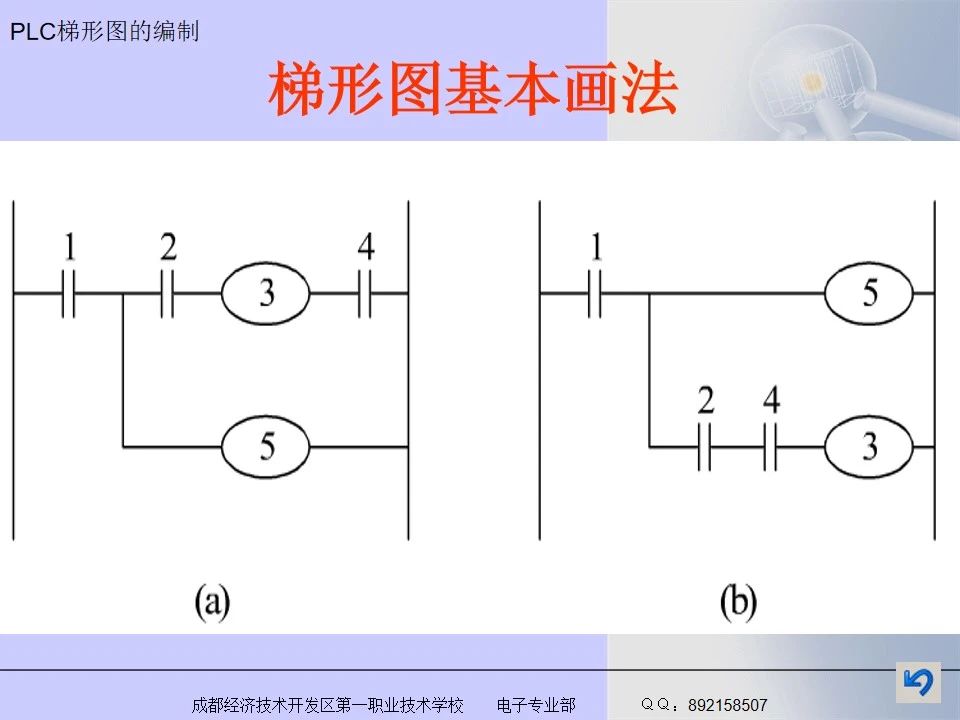

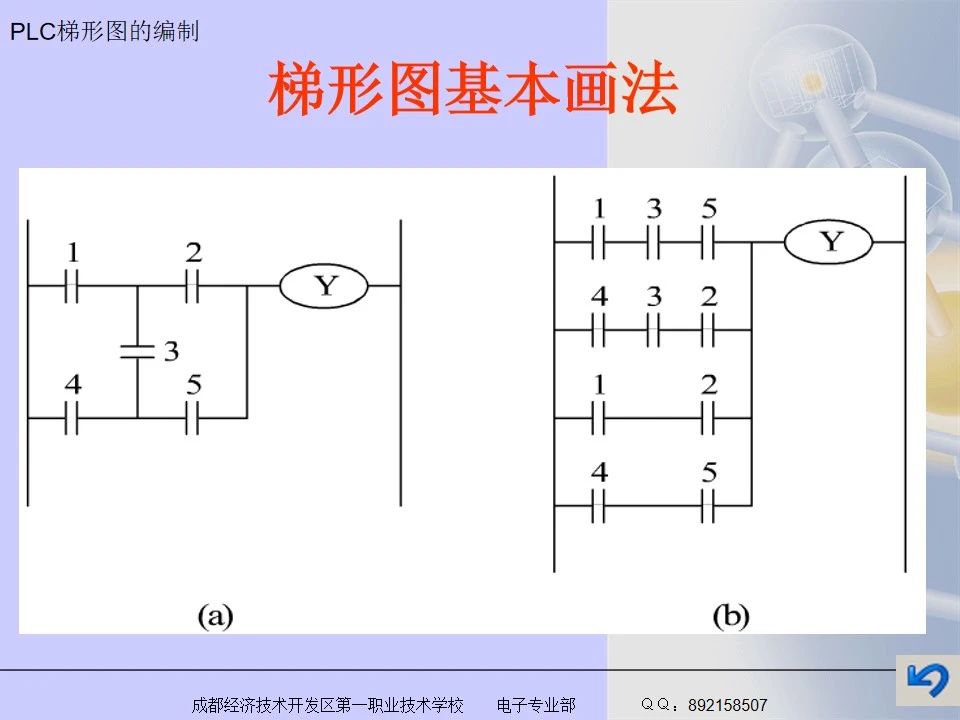

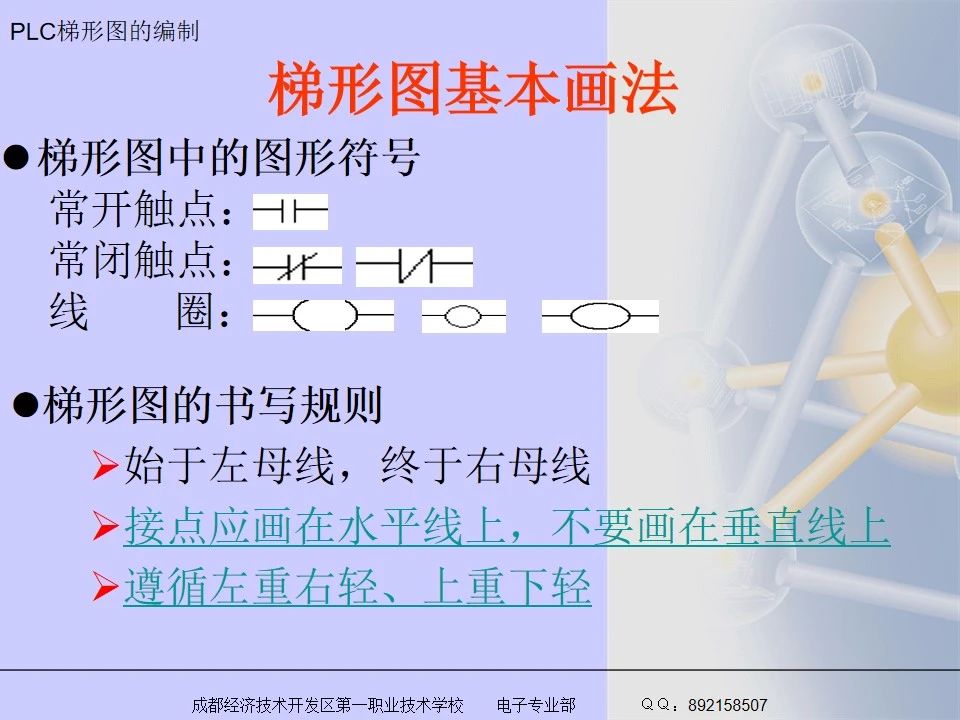

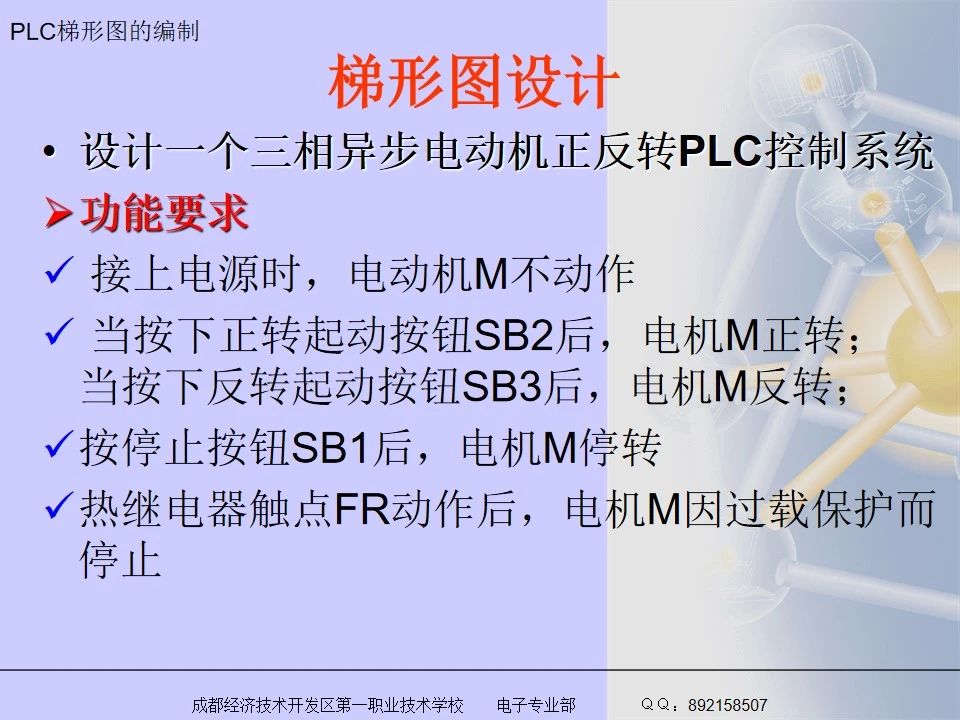

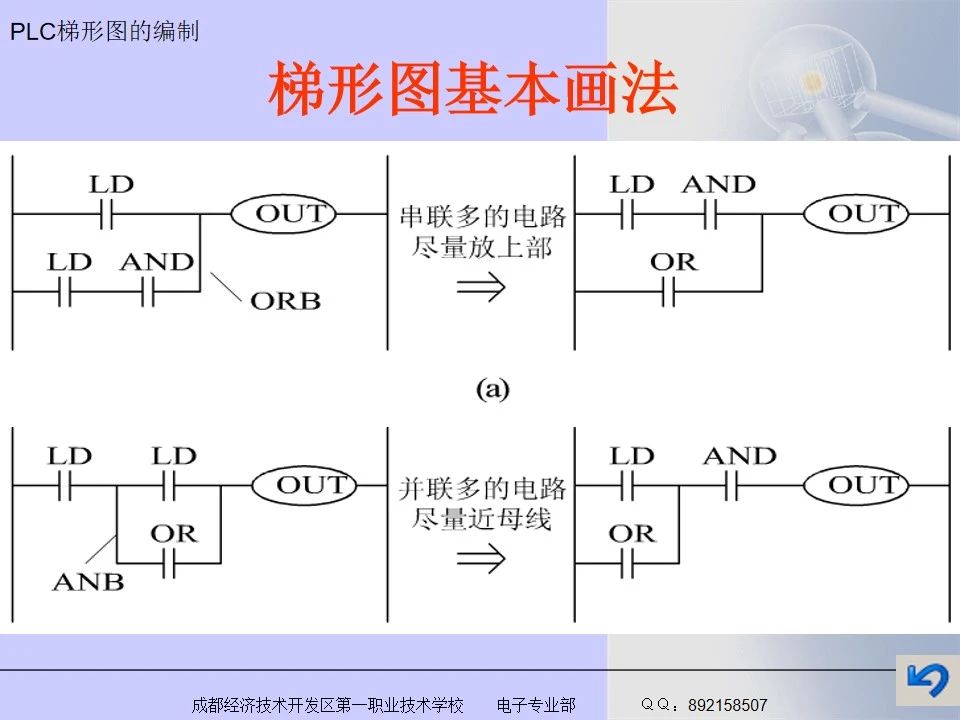

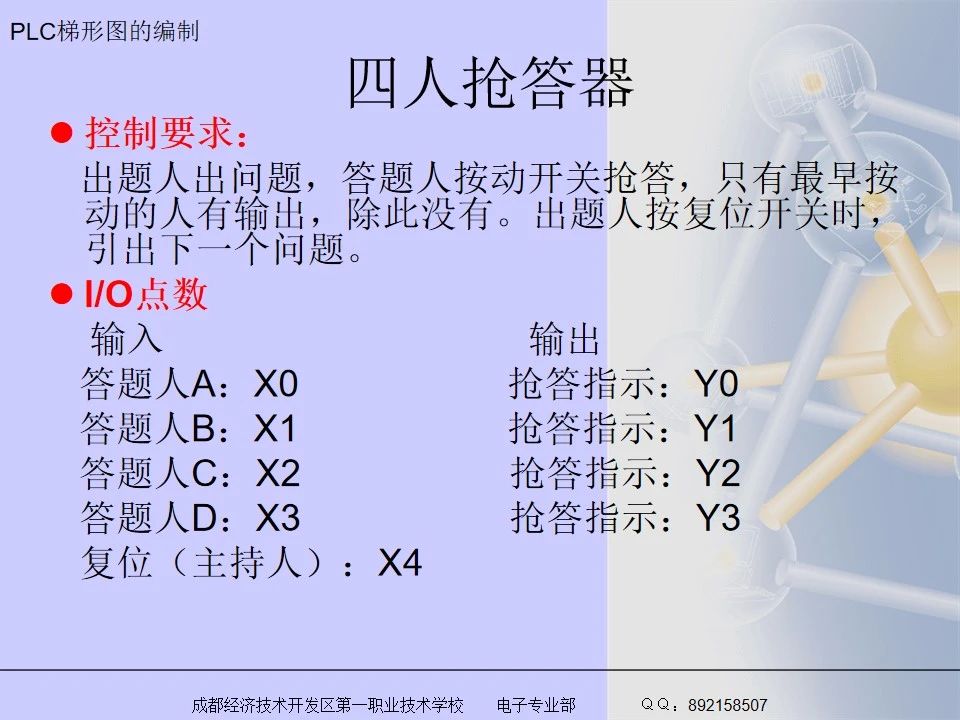

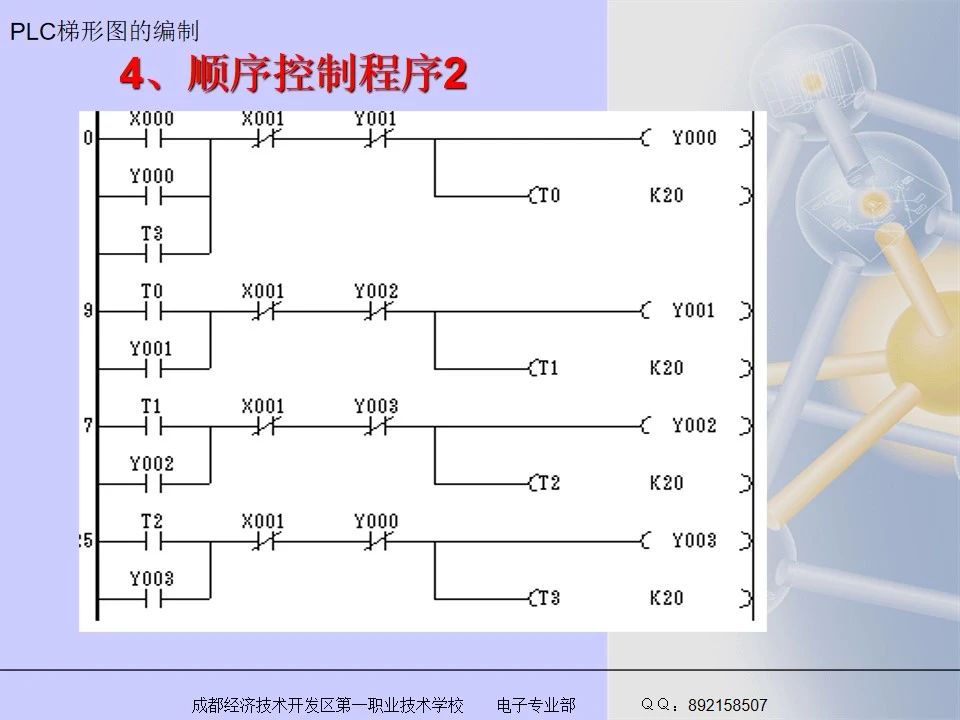

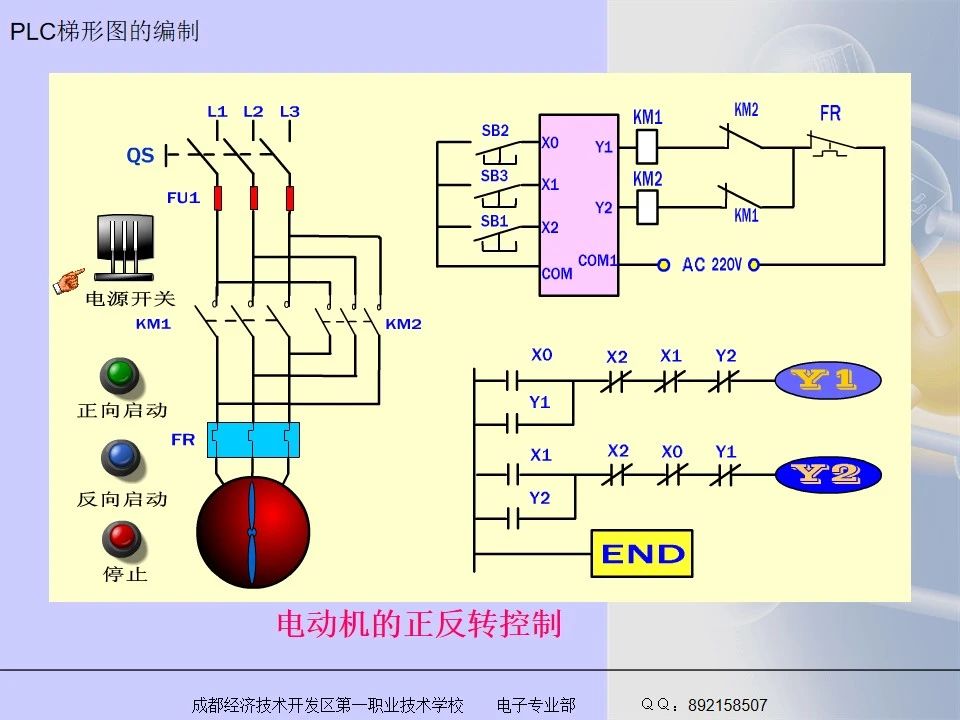

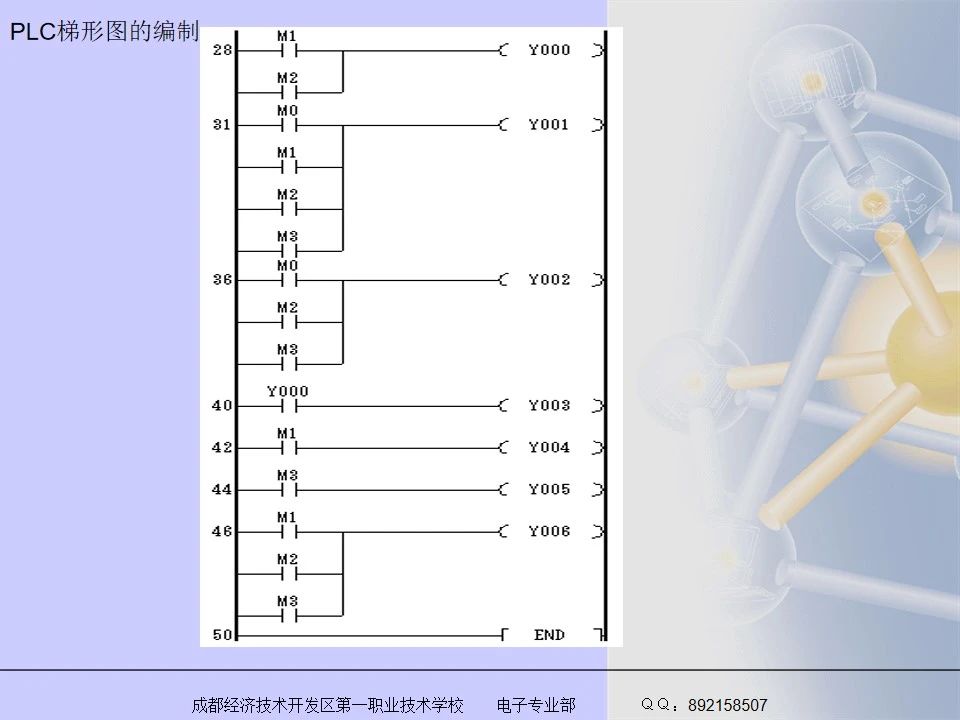

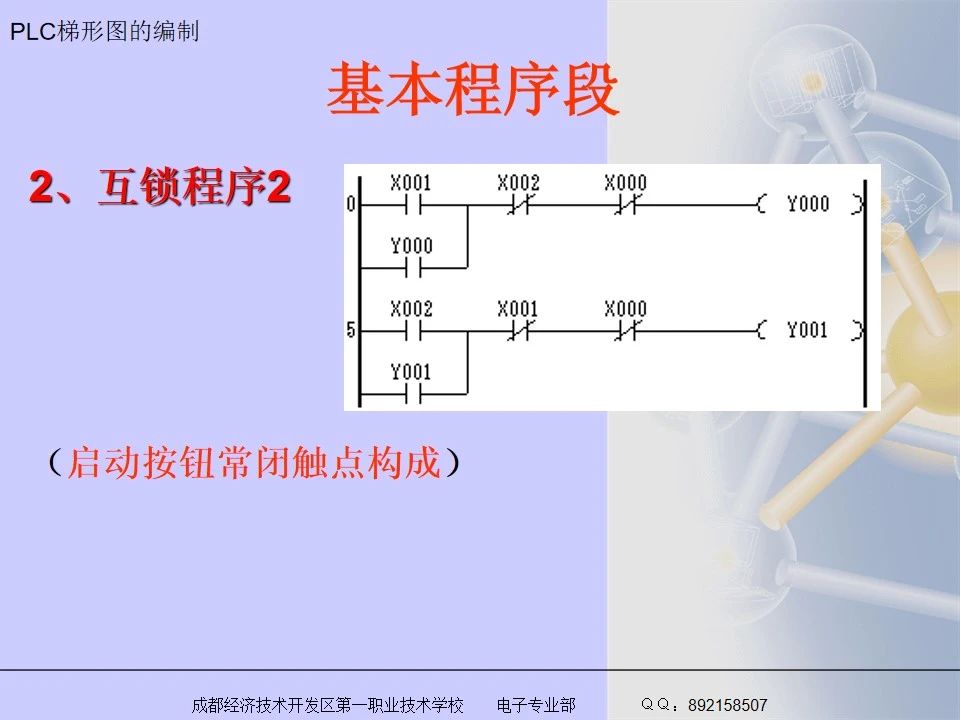

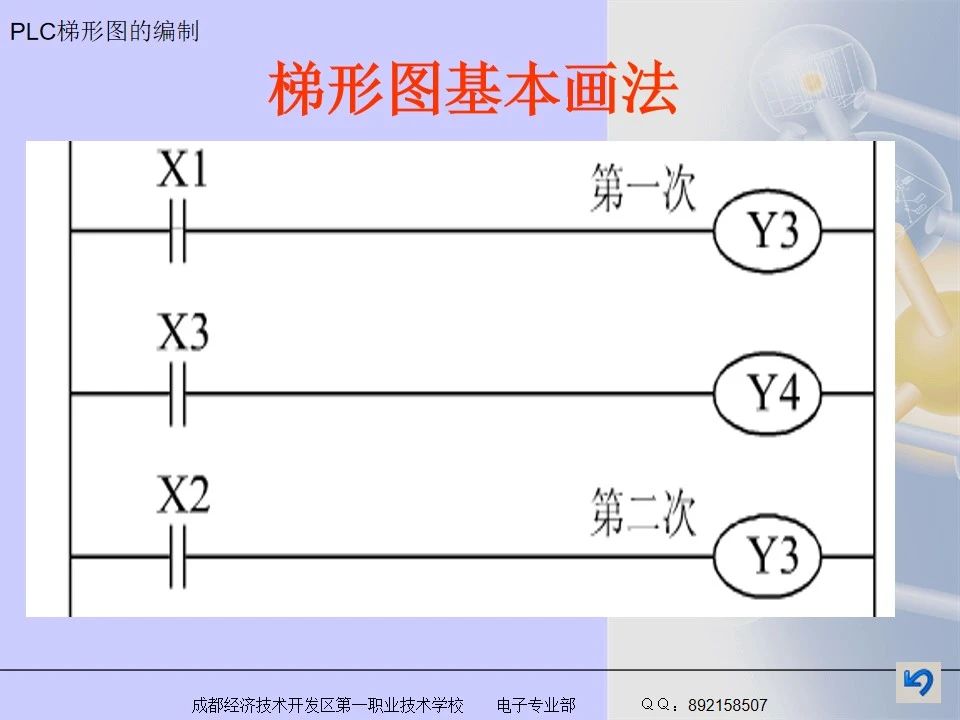

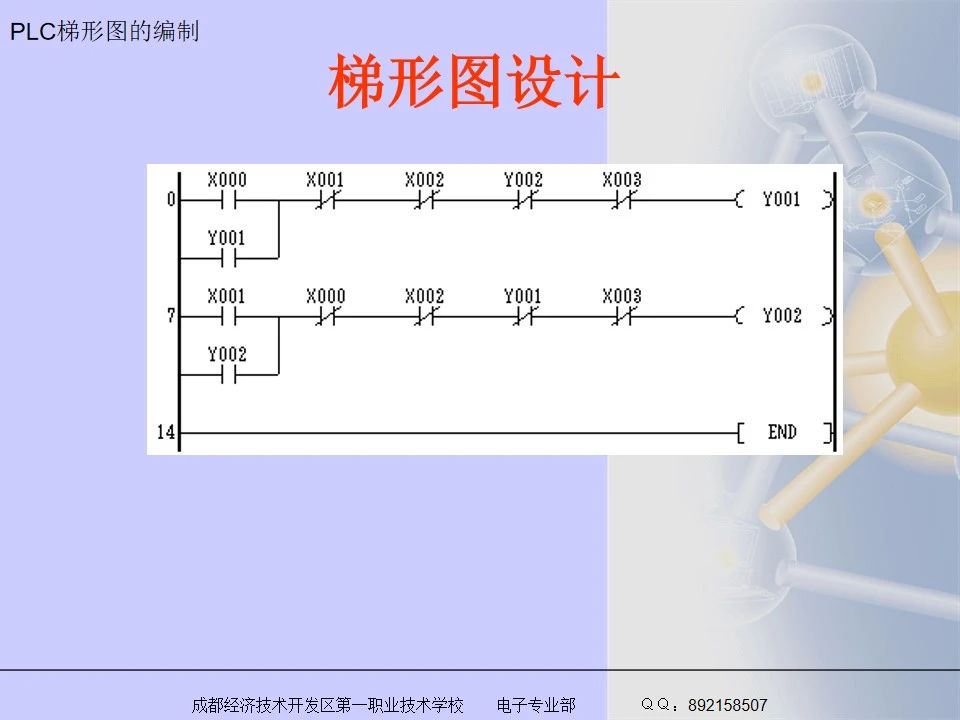

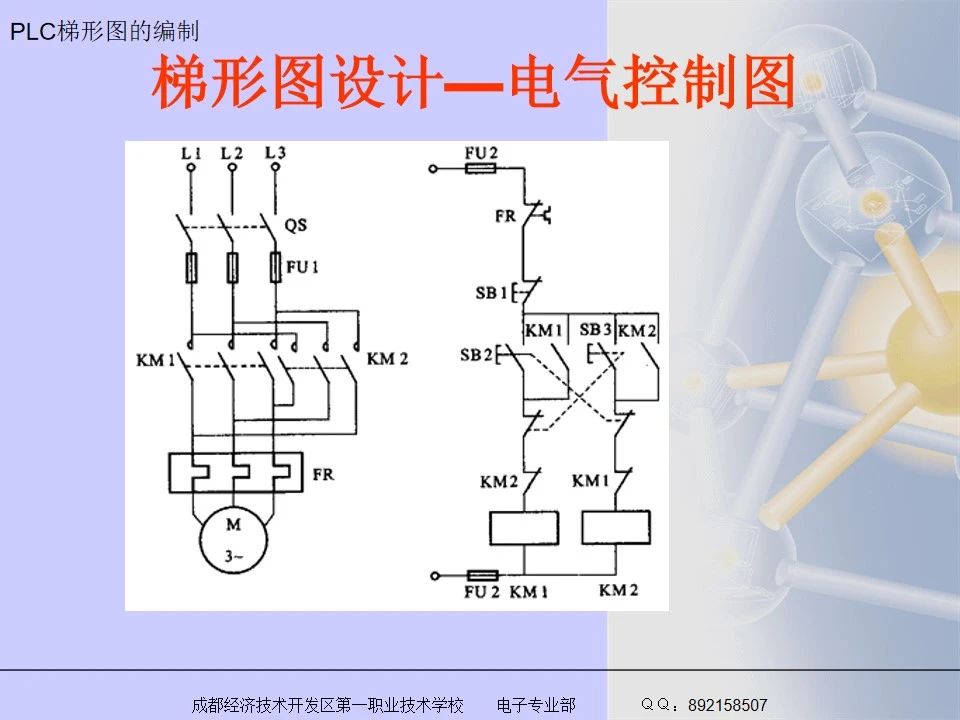

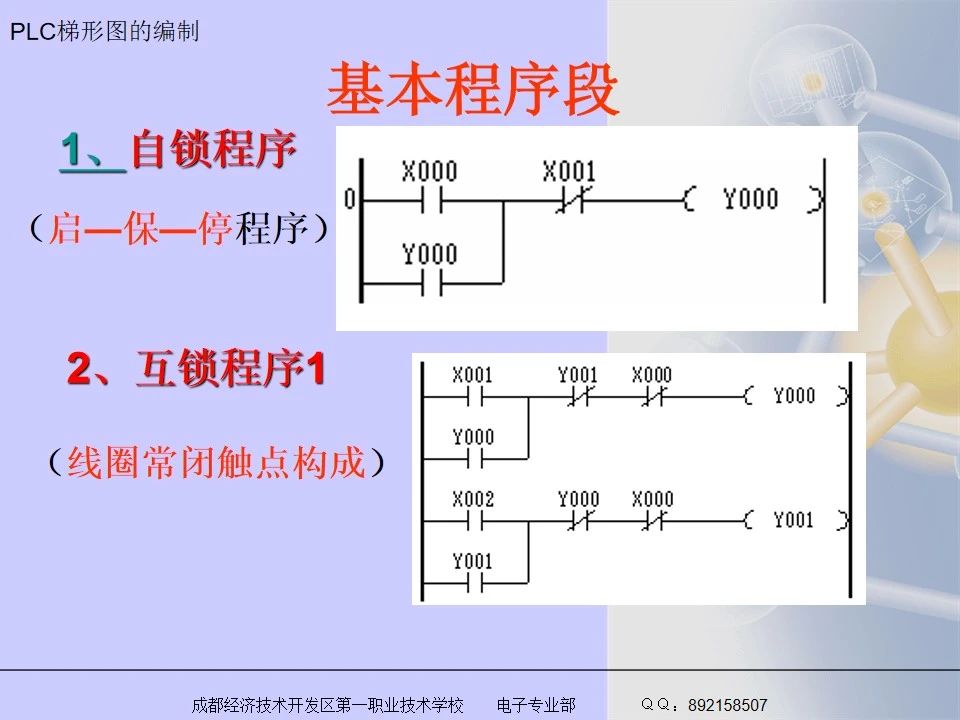

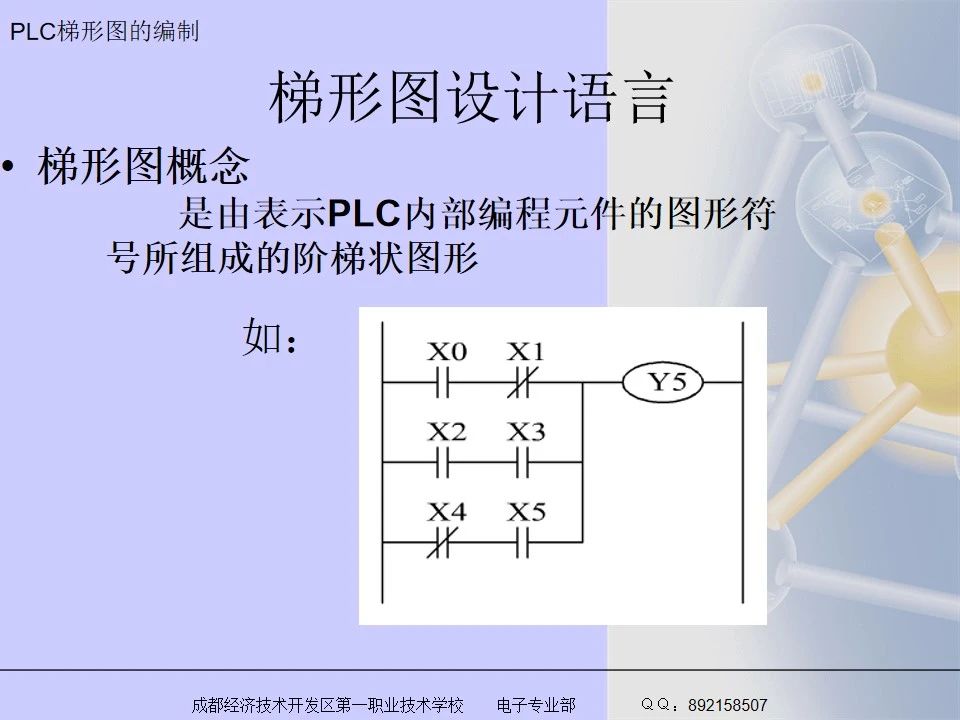

fc2a23ce-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fc3bb742-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fc499d30-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fc55ff9e-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fc67a3a2-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fc740f98-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fc89ac04-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fc98390e-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fcac469c-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fcb93456-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fcc6599c-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fcd2ac10-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fce0a91e-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fcf578da-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fd717c14-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fd80c160-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fd8dd36e-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fd9a1570-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fdad4e2e-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fdbdc5c4-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fdccf3f0-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fdd9fe2e-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fde5e982-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000fe00eef8-b163-11ee-8b88-92fbcf53809c.jpg?imageView2/2/w/1000


关键字:电气控制  三菱  PLC  梯形图  编程方法 引用地址:36张电气控制三菱PLC梯形图编程方法汇总

上一篇:PLC故障排除流程图,看完你学会了吗?
下一篇:两个PLC输入点不足的解决方案分享

推荐阅读最新更新时间:2026-03-21 03:25

三菱PLC梯形图编程方法图集
PLC为例,介绍一下PLC梯形图编程的方法,希望对大家有所帮助。
[嵌入式]
<font color='red'>三菱</font><font color='red'>PLC</font><font color='red'>梯形图</font><font color='red'>编程</font>的<font color='red'>方法</font>图集
PLC梯形图的识别方法编程步骤
一、总体分析 1 系统分析 依据控制系统所需完成的控制任务,对被控对象的工艺过程、工作特点以及控制系统的控制过程、控制规律、功能和特征进行详细分析,明确输入、输出物理量是开关量还是模拟量,明确划分控制的各个阶段及其特点,阶段之间的转换条件,画出完整的工作流程图和各执行元件的动作节拍表。 2 看主电路 进一步了解工艺流程及其对应的执行装置和元器件。 3 看PLC控制系统的I/O配置和PLC的I/O接线 了解输入信号和对应输入继电器的配置、输出继电器的配置及其所接的对应负载。 在没有给出输入/输出设备定义和PLC的I/O配置的情况下,应根据PLC的I/O接线图或梯形图和指令语句表,做出输入/输出设备定义和PLC的I/O配置。 4
[嵌入式]
三菱fx系列plc梯形图编程实例
初学PLC梯形图编程,应要遵从必定的规则,并养成一个好习惯。下面以三菱FX系列PLC为例,简略介绍一下PLC梯形图编程时需求遵从的规则,希望对咱们有所帮助。有一点需求阐明的是,这篇文章虽以三菱PLC为例,但这些规则在其它PLC编程时也可相同恪守。 一、梯形阶梯都是始于水平线,总算垂直线(通常能够省掉不画,仅画左母线)。每行的左边是接点组合,表明驱动逻辑线圈的条件,而表明成果的逻辑线圈只能接在右边的母线上。接点不能出现在线圈右边。如下图(a)应改为(b): 二、接点应画在水平线上,不该画在笔直线上,如下图(a)中的接点X005与其它接点间的联系不能辨认。对此类桥式电路,应按从左到右,从上到下的单向性准则,独自画出一切的去路。
[嵌入式]
<font color='red'>三菱</font>fx系列<font color='red'>plc</font><font color='red'>梯形图</font><font color='red'>编程</font>实例
三菱plc梯形图符号解释
  梯形图是plc最基本,也是最简单的编程语言,梯形图以其直观易懂,便于入门,吸引了广大菜鸟的狂热追捧,而梯形图之所以如此受欢迎,就是因为它把逻辑傻瓜化,让你一看就懂,而复杂的梯形图逻辑都是简单逻辑的实现,因此,掌握基本的梯形图是关键,不管多复杂的梯形图,都是基本梯形图的有机组合。下面介绍三菱plc梯形图符号解释。   不同的PLC符号表示不一样。   例如在三菱PLC中X表示输入继电器;Y输出继电器;D数据存储器;M表示辅助继电器;T时间继电器;C计数器。   在西门子中:I表示输入继电器;O输出继电器;V变量存储区;M位存储区;T时间继电器;C计数器.AI模拟量输入AO模拟量输出。   而且不同厂家对不同的元件地址
[嵌入式]
<font color='red'>三菱</font><font color='red'>plc</font><font color='red'>梯形图</font>符号解释
三菱PLC梯形图的基本特点
关于梯形图的格式,一般有如下一些要求:每个梯形图网络由多个梯级组成。每个输出元素可构成一个梯级,每个梯级可有多个支路。通常每个支路可容纳11个编程元素,最右边的元素必须是输出元素。一个网络最多允许16条支路。 关于三菱PLC梯形图有以下几个基本特点: (1) PLC梯形图与电气操作原理图相对应,具有直观性和对应性,并与传统的继电器逻辑控制技术相一致。 (2) 梯形图中的“能流”不是实际意义的电流,而是“概念”电流,是用户程序解算中满足输出执行条件的形象表示方式。“能流”只能从左向右流动。 (3) 梯形图中各编程元件所描述的常开触点和常闭触点可在编制用户程序时无限引用,不受次数的限制,既可常开又可常闭。 (4) 梯形图格式中的继电器与
[嵌入式]
三菱PLC实现定位控制的编程方法
定位概要 FX3G · FX3U · FX3GC · FX3UC可编程控制器可以向伺服电机、 步进电机等输出脉冲信号, 从而进行定位控制。脉冲频率高的时候, 电机转得快;脉冲数多的时候, 电机转得多。 用脉冲频率、 脉冲数来设定定位对象(工件)的移动速度或者移动量。 定位基本图形 1.基本单元(晶体管输出) FX3G · FX3U · FX3GC · FX3UC可编程控制器中内置定位功能。 从通用输出(Y000~Y002)输出最大100kHz的集电极开路方式的脉冲串, 可同时控制3轴*1的伺服电机或者步进 电机。 2. 特殊适配器 特殊适配器使用FX3U可编程控制器内置的定位功能,输出最大200kHz的差动线性驱动方式
[嵌入式]
<font color='red'>三菱</font><font color='red'>PLC</font>实现定位控制的<font color='red'>编程</font><font color='red'>方法</font>
PLC的控制线路和梯形图实用案例
PLC的软件编程语言与一般计算机语言相比,具有明显的特点,它既不同于高级语言,也不同于一般的汇编语言,且要满足易于编写和调试的要求。 早期的PLC仅支持梯形图编程语言和指令表编程语言,现根据国际电工委员会制定了五种能支持PLC编程的语言,分别是:梯形图Delete(LD)、指令表Delete(IL)、功能模块图Delete(FBD)、顺序功能流程图Delete(SFC)、结构化文本Delete(ST)等等,今天给大家分享一些PLC的控制线路和梯形图,这算是比较基础实用的部分,一起来看看吧! 01 起动、自锁和停止控制的PLC线路与梯形图 起动、自锁和停止控制能使用驱动指令(OUT),也能够使用置位指令(SET、RST)
[嵌入式]
<font color='red'>PLC</font>的控制线路和<font color='red'>梯形图</font>实用案例
plc梯形图编程概念及指令是什么
PLC是专 为工业控制而开发的装置,为了适应传统习惯和掌握能力,通常PLC不采用微机的编程语言,而常常采用面向控制过程、面向问题的“自然语言,编程。国际电工委员会(IEC) 1994年5月公布的IEC1131-3 (可编程控制器语言标准)详细地说明了句法、语义和下述5种编程语言:功能表图( sequential functionchart) 、梯形图(L adderdiagram)、功能块图(Function black diagram )指令表(Instruction list)、结构文本( structuredtext)。梯形图和功能块图为图形语言,指令表和结构文本为文字语言,功能表图是一种结构块控制流程图。
[嵌入式]
<font color='red'>plc</font><font color='red'>梯形图</font><font color='red'>编程</font>概念及指令是什么
