新能源汽车检测遇难题？快来试试ZEISS CALYPSO的这些

在新能源汽车行业迈向高质量发展的关键时期，生产制造过程中的精度把控与效率提升成为企业竞争的核心要素。您是否正面临着电机定子叠片测量不稳定、扁铜线测量难题阻碍生产进度等困扰？ZEISS CALYPSO软件新功能可以为您解决！

ZEISS CALYPSO的曲线模块针对新能源汽车电机定子叠片测量进行了优化设计，通过改善测量稳定性与直观呈现测量结果，配合带有标称着色的线轮廓度图形报告，让您对测量结果一目了然。与之协同的点云数据处理功能优化，能精准识别并剔除噪点，高效处理扁铜线测量中复杂的点云数据，经实际应用验证，可大幅提高编程效率，显著缩短生产周期。

升级ZEISS CALYPSO软件，意味着您选择了一套能够全面提升生产质量与效率的软件解决方案，让您在生产领域快速建立优势。

不仅如此，我们还提供专业的软件培训课程，由资深讲师团队授课，通过实战演练与案例剖析，帮助您的团队迅速掌握这些功能，深度挖掘软件潜在价值，助您从容应对市场竞争。

功能介绍

功能1新增多种圆柱度图形报告格式（2023版本新增）

功能场景

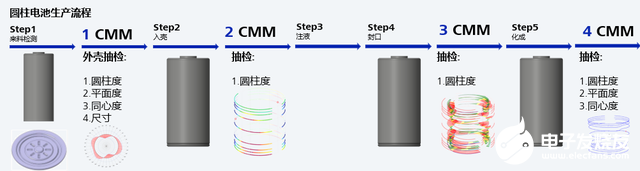

在圆柱电池生产过程中，各环节的质量检测与评估对保障电池生产过程的稳定性和一致性至关重要。电池组装过程的每一步均可能引入特定安全风险。因而，在多个阶段运用坐标测量机对电池外壳圆柱度进行测量，成为提前发现潜在问题的关键手段。测量圆柱度时，通常需获取至少 5 层不同高度的圆及多条圆柱轮廓母线，以确保计算结果的完整性与准确性。当出现超差零件时，需依据测量结果报告迅速开展排查工作，精准定位偏差位置，进而为工艺改进提供有力支撑。

功能价值

ZEISS CALYPSO旧版圆柱图形报告将不同高度的圆形状整合呈现，不利于直观观察与深入分析。新版圆柱图形报告则对每层高度的圆进行单独区分，能够助力用户快速判断偏差位置，显著提升问题分析的效率。

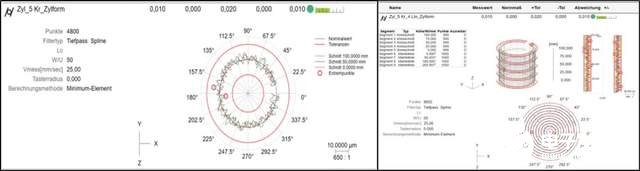

▲ 左图为旧报告，右图为新报告

功能2ZEISS VAST probing的快速单点探测（2021版本新增）

功能场景

ZEISS CALYPSO 2021版本新增了ZVP功能，专门用于XXT测头和光学探头的快速单点探测功能。通过该功能，特定类型的三坐标测量机在进行单点探测时，能够实现数据的快速采集。虽然这会在一定程度上对测量精度产生影响，但在公差要求相对宽松的应用场景中，其优势尤为突出。

功能价值

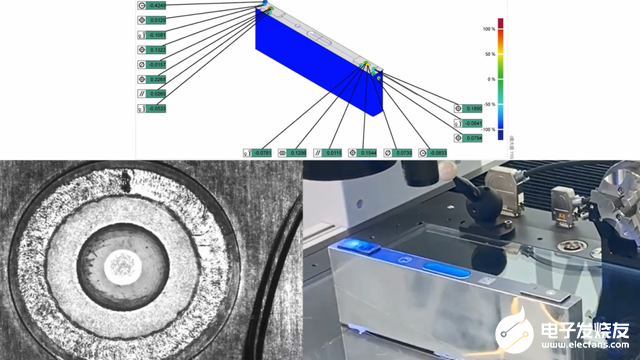

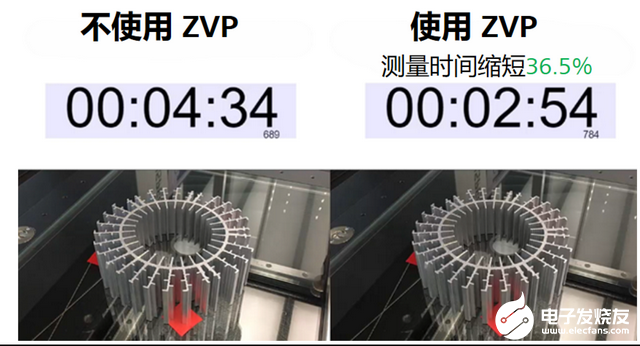

无论是接触式测量还是光学非接触式测量，启用 ZVP 功能后，在测量定子叠片和方壳电池极柱尺寸时，检测效率可有效提升 30% 以上。

功能3曲线模块优化（2022版本新增）

功能场景

定子作为新能源汽车电机的核心部件，现阶段大部分卷绕定子铁芯由硅钢片经冲制、压叠而成。铁芯内圆分布均匀的槽用于缠绕线圈，因此，单个叠片的同心度和轮廓度需进行严格管控，这些参数直接决定了电机的性能与使用寿命。

功能价值

曲线模块在 2022 版本中新增的系列功能，能够有效应用于叠片测量。具体如下：

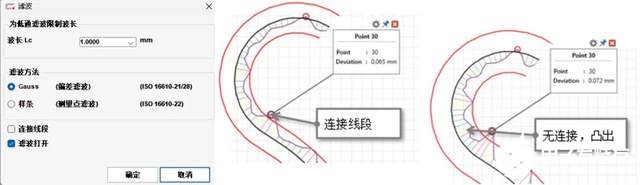

1、利用连接线段，结合高斯滤波，针对一些封闭曲线优化首尾两端的波动，使得测量结果更为稳定可靠。

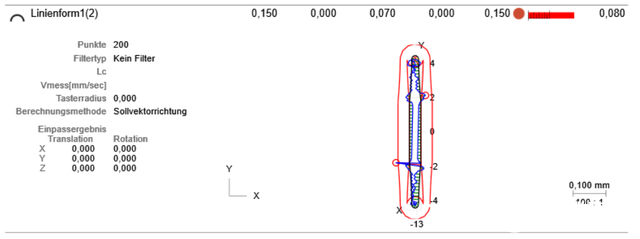

2、新增带有标称着色的线轮廓度图形报告，能够清晰直观地呈现窄角和偏差较大的位置。

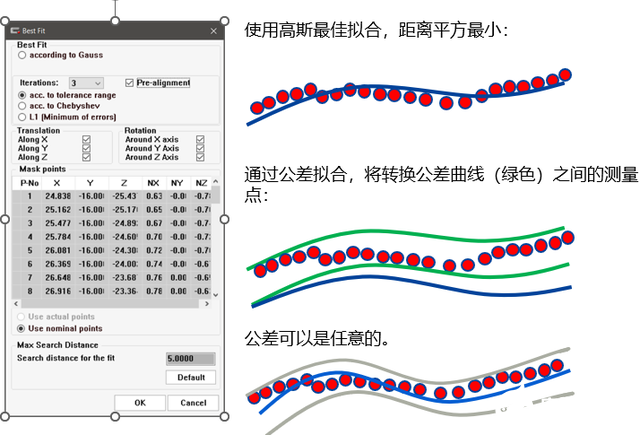

3、增加公差带最佳拟合与大偏差情况下预找正功能，优化在实际曲线与名义曲线偏差较大情况时最佳拟合结果异常的问题。

功能4点云数据处理优化（2022版本新增）

功能场景

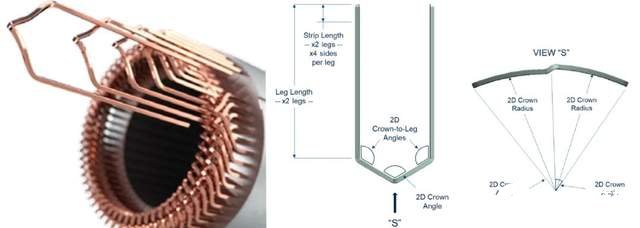

扁铜线作为定子的组成部分，需装配至硅钢片冲压形成的槽内，槽内扁铜线的数量一定程度上决定了电机的功率密度。由于扁铜线非常容易受到外力而发生变形，且需对其弯曲角度、扁线厚度等全部尺寸进行精确控制，纯接触式测量设备难以满足要求，而搭配 LineScan探头进行非接触式测量，则能够很好地解决这一难题。

功能价值

LineScan 探头扫描扁铜线后所获取的点云数据中，往往包含噪点干扰以及夹具的点云信息。为此，ZEISS CALYPSO软件在 2022 版本中新增了一系列点云采集和处理功能：

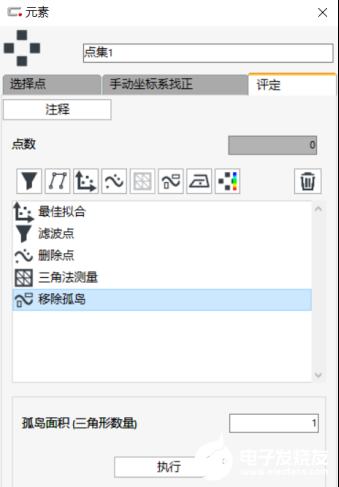

1、“移除孤岛” 功能可快速去除干扰测量的离散点云，提高数据质量。

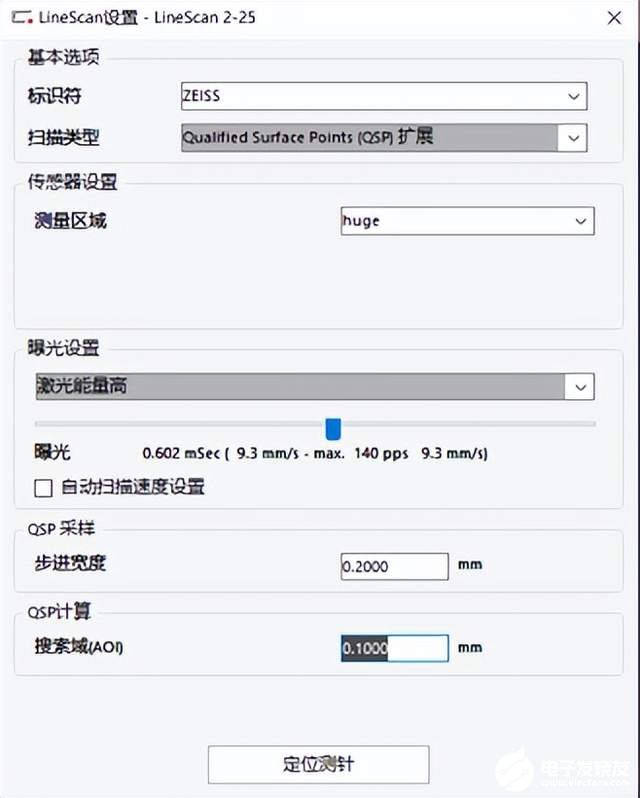

2、可灵活调整 LineScan 的搜索域，从而显著提升采集到的点云质量。

3、可以自由调节点云的搜索量和边缘间距，还能够自动匹配符合选择几何元素的点云，最大程度提高编程的效率，节省操作时间。
