基于杰发科技AC7840x的Mini LED背光驱动设计

应用场景：

在汽车应用中，Mini LED背光驱动设计主要用于仪表盘、中控屏和车载娱乐系统等显示屏。这项技术可以显著提升显示效果，提供更高的亮度、更深的黑色和更广的色域，使得图像更加生动逼真，尤其在强光和宽温度范围下表现出色。Mini LED背光驱动还可以实现更精细的区域调光，减少光晕效应，提高对比度和细节表现，从而提升驾驶员的可读性和安全性。此外，Mini LED背光技术能够提高能效，延长显示器的使用寿命，并具备更高的可靠性，能够适应汽车环境的严苛要求，包括振动和温度变化。这些优势使得Mini LED背光驱动成为现代汽车显示系统中不可或缺的关键技术。

基于以上应用场景，我们开发了一款汽车智能交互灯方案，采用杰发科技系列MCU产品中的AC78406作为主控芯片，并使用RTQ8306作为LED驱动芯片。该方案特别适合Mini LED背光驱动，不仅能应用于Mini LED背光显示屏，还适用于交互式像素尾灯、日行灯、信息显示屏和仪表盘指示灯等多种场景。

市场优势：

本方案采用杰发AC7840x系列车规MCU为主控，Richtek RTQ8306 LED驱动。AC7840x MCU采用M4F内核，主频120MHz，拥有最高1MB的Flash和128KB带ECC的RAM，外设丰富, 符合ASIL-B功能安全标准；该MCU支持MDK、IAR、eclipse等开发环境，以及官方提供驱动库和例程，方便用户进行开发。Richtek RTQ8306为36通道4区扫描的LED 驱动，单通道电流可调，并通过车规AEC-Q100认证。

关于杰发科技

合肥杰发科技有限公司（AutoChips）成立于2013年，是北京四维图新科技股份有限公司（股票代码：002405.SZ）旗下全资子公司，在合肥、深圳、上海、武汉、天津设立有研发及市场销售中心。

AutoChips自成立以来，一直专注于汽车电子芯片及相关系统的研发与设计。产品覆盖智能座舱SoC、车联网SoC、车载信息娱乐系统SoC、车规级微控制器MCU等领域，并获得了国内外零部件厂商及车厂的广泛认可与采用。AutoChips芯片现已覆盖全球500多款车型，累计出货量超3亿颗，其中SoC芯片超8000万套片，MCU芯片超5000万颗。

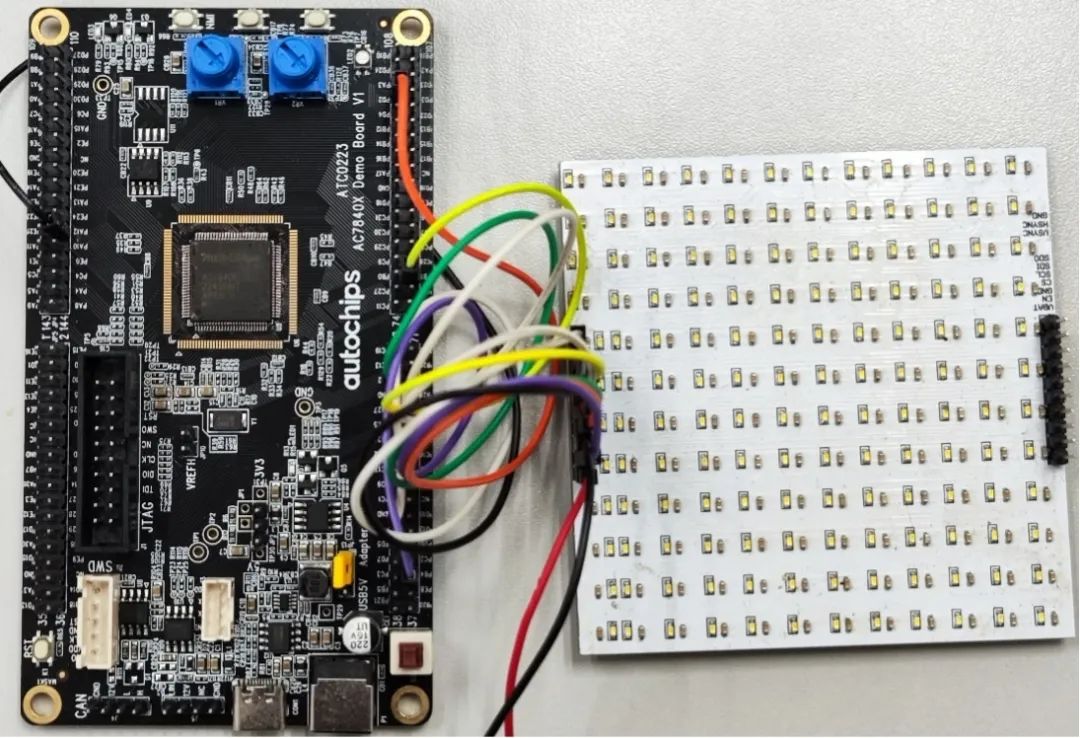

►展示板照片

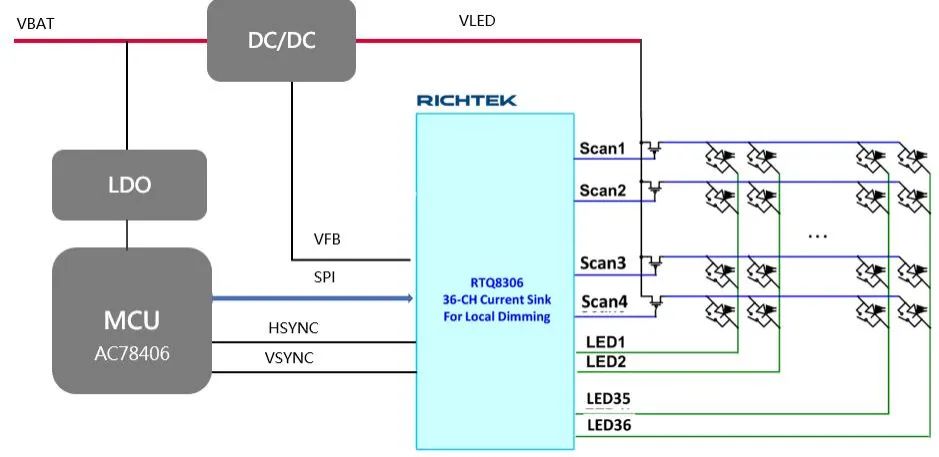

►方案方块图

►核心技术优势

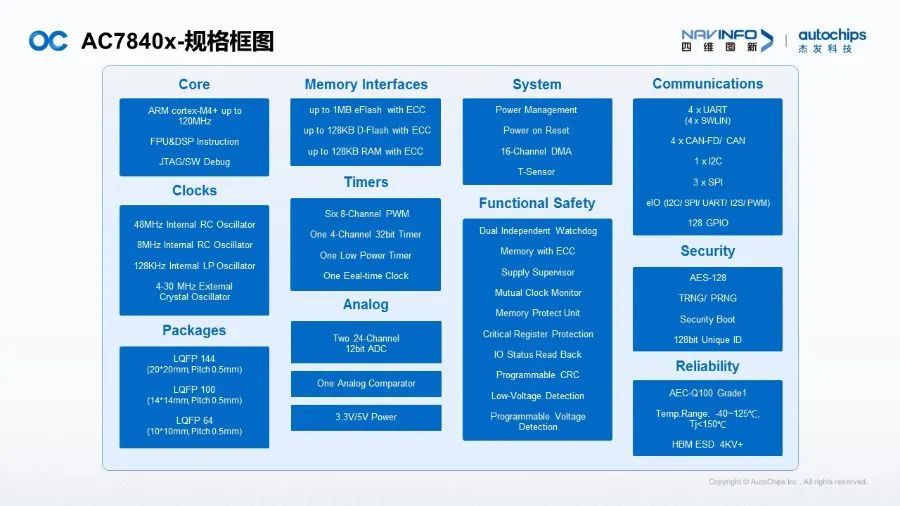

关键器件杰发AC7840x优势：

1. 车规级高性能：Cortex-M4F 内核，120MHz 主频

2. 丰富的外设资源：

·1MB Flash，128KB SRAM，支持双Bank，支持OTA

·48通道ADC, 6个8通道PWM

·4个CAN FD, 4个UART, 3个SPI, 1个I2C

·电压范围2.7v-5.5v

·封装：64-QFP, 100-QFP, 144-QFP

·温度范围为-40℃ to +125℃

3. 功能安全：符合ISO26262 ASIL-B

关键器件Richtek RTQ8306的优势：

1. 车规认证：通过AEC-Q100车规认证

2. 特性：

·36个LED通道，支持1-4区扫描，5-60mA/通道

·单颗芯片支持144PCS LED驱动，菊花链连接

·最大支持25MHZ的SPI通讯，菊花链连接。显示速度更快，无延迟

·通道预充电及行扫MOS预放电功能，消除鬼影

·最大24V输出LED电压

·一个全局8bit IDAC, 36通道独立8bit DAC

·LED open/LED Short/ Scan MOS short/ SCAN R short保护功能

►方案规格

1. 36通道4区扫描，每个通道串4颗LED

2. 带低功耗模式

3. 温度范围-40 C to 125C

4. 使用SPI进行通信

5. 60Hz动态同步
