NXP Semiconductors S32M276SFFRD 参考设计板专为汽车和 PMSM 电机控制应用而设计。该板基于 S32M276 集成解决方案，将 32 位 Arm® Cortex®-M4 S32K3 微控制器和模拟芯片与稳压器、栅极驱动器和电流感应功能结合在系统级封装 (SiP) 设计中。
NXP S32M276SFFRD 旨在展示 BOM 和 PCB 尺寸的减小。该电路板直径小于 2 英寸（5 厘米），可以驱动 BLDC/PMSM 电机控制应用。
S32M276SFFRD 提供 UART、CAN/CAN FD（使用内部 PHY）、RGB LED、JTAG 10 针连接器以及用于电源和三相电机的快速连接器。
特征
硬件接口
电源 faston 刀片
BLDC/PMSM 电机快装叶片
1x 用户 RGB LED
UART 引脚接头
CAN/CAN FD 针座
BLDC/PMSM 电机编码器引脚接头
适用于 AUTOSAR® 和非 AUTOSAR 的免费实时驱动程序 (RTD)以及符合 ASIL B 标准的软件
接口
板载 CAN/CCAN FD
通用异步收发器
免费提供S32 Design Studio IDE（Eclipse、GCC 和调试器）和 S32 Config Tool（引脚、时钟、外设）以及第三方编译器和调试器
应用
汽车
汽车终端节点
电动泵
暖通空调 (HVAC)
天窗
工业智能执行器

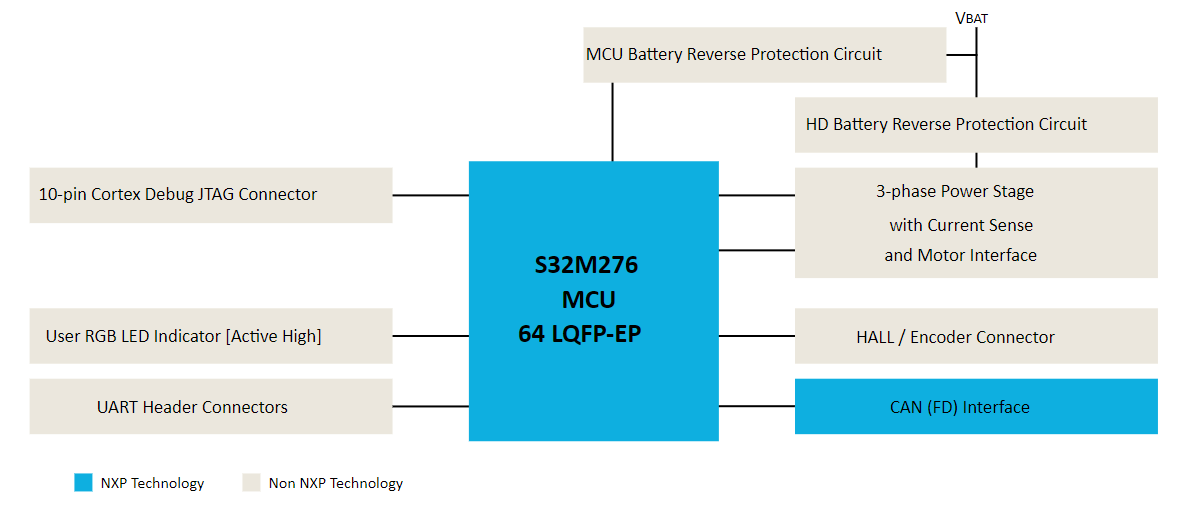

框图

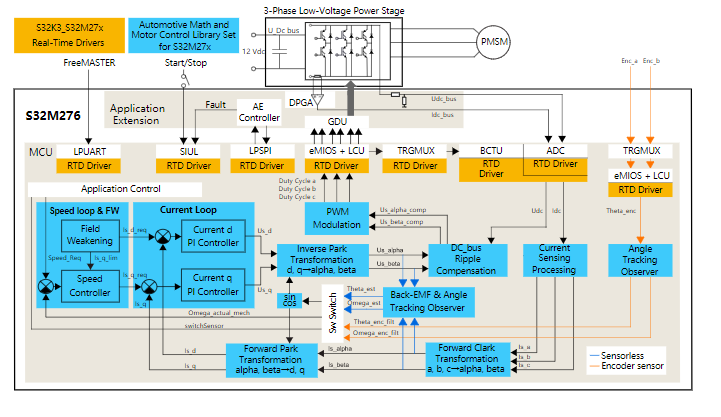

应用框图

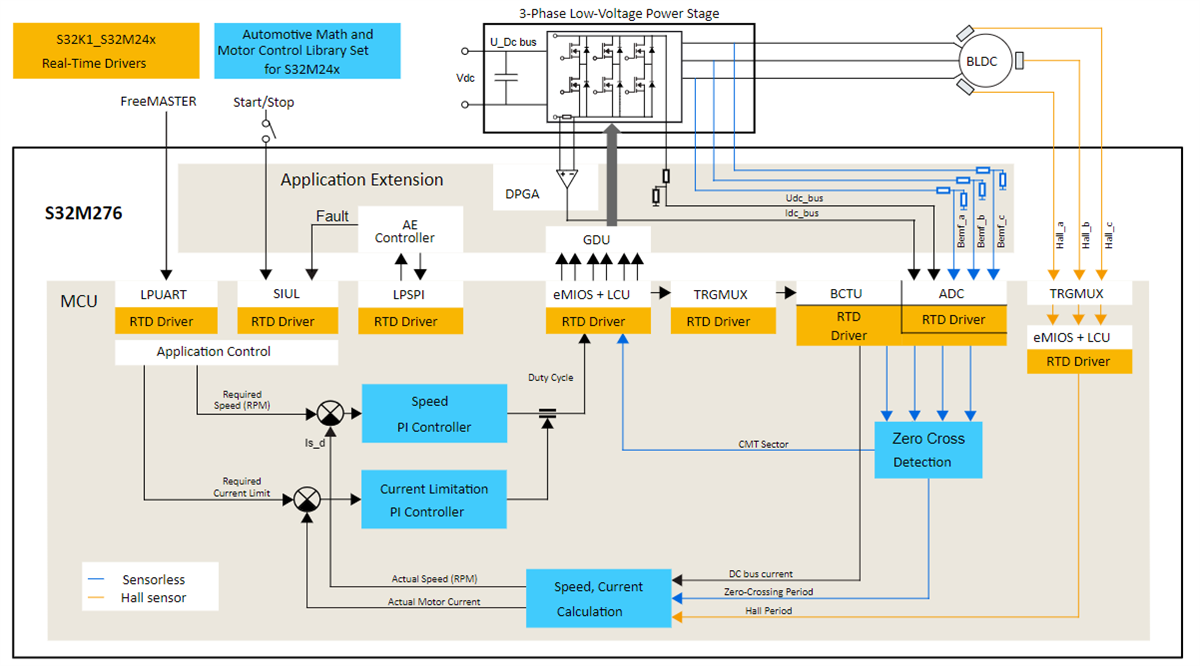

6 应用框图
PCB 布局
