【技术干货】车载功率电感的发热问题分析与解决方案

在电动汽车的中，功率电感扮演着至关重要的角色。它不仅负责高效地转换电能，以满足车辆各种电气设备的需求，还直接影响到整车的能效、动力性能和安全性。随着电动汽车技术的快速发展和市场需求的不断扩大，车载功率电感的性能已成为制约电动汽车进一步优化的关键因素之一。

然而，在实际应用中，功率电感在转换电能过程中会产生热量，这种发热现象如果处理不当，不仅会降低电感的效率和寿命，还可能对整个电动汽车系统的稳定性和安全性构成威胁。因此，对功率电感的发热问题进行深入分析，并寻找有效的解决方案，已成为业界关注的焦点。

Part 1

功率电感发热的原因分析

1. 电流过载

电流过载是导致功率电感发热的一个主要原因。当通过电感的电流超过其工作电流时，电感的电阻会将电流的部分能量转换为热能损耗掉。这种现象在电动汽车的动力系统中尤为常见，因为系统在加速或爬坡等高负载情况下，会有大量的电流通过电感。

电流过载不仅会导致电感发热，还可能引起电感材料的磁性能下降，从而影响整个转换器的性能。长时间的电流过载还可能导致电感的永久损坏，增加了电动汽车动力系统的维护成本和故障率。因此，合理控制通过电感的电流，避免电流过载，是解决发热问题的关键之一。

2. 材料特性

功率电感的材料特性是影响其发热的重要因素之一。电感的磁芯材料的磁导率和绕组材料的电阻率等物理特性，都会对电感的发热情况产生影响。在低频应用中，如工频（50Hz/60Hz)，使用高磁导率的材料可以有效降低绕组的铜损耗，因为在这个频率段，磁芯损耗非常小，可以忽略不计。而在功率电感的典型应用频率范围内（100KHz-500KHz)，甚至更高频率（如采用碳化硅或氮化镓方案设计，开关频率超过1MHz)，高磁导率材料的磁芯损耗可能会大于铜线损耗。在这种情况下，选用低磁导率的磁芯材料反而更有利于减少发热。

因此，材料的选择必须针对具体应用进行优化。在低频应用中，主要考虑磁芯的直流偏置能力；而在高频应用中，则需要平衡磁芯损耗和铜线损耗。选择合适的材料并优化其性能，是控制功率电感发热的关键因素之一。

3. 设计因素

功率电感的设计因素，包括其结构设计和尺寸设计，也会对发热有显著影响。电感的结构设计，如绕组的布局、磁芯的形状和尺寸，都会影响电感的磁场分布和电流路径，从而影响其发热情况。例如，紧凑的绕组布局可能导致绕组间的热量难以散发，而磁芯的形状和尺寸不当可能导致磁场分布不均，增加局部的磁饱和，从而增加发热。此外，电感的尺寸设计也非常重要，过小的电感器可能无法有效散热，而过大的电感器则会增加材料成本和空间占用。因此，合理的设计是确保功率电感在满足性能要求的同时，最小化发热的关键。

4. 环境影响

最后，环境因素也是影响功率电感发热的一个重要方面。电动汽车在运行过程中，其动力系统会处于各种不同的环境条件下，如温度、湿度和空气流动等。高温环境会降低电感的散热效率，加剧发热问题；而高湿度环境可能导致电感材料的性能变化，影响其发热情况。此外，不良的空气流动条件会限制热量的散发，导致电感内部和周围温度升高。因此，考虑环境因素，优化电感的散热设计，对于控制功率电感的发热也是非常重要的。

Part 2

发热问题对车载系统的影响

1. 效率降低

功率电感的发热问题直接影响电动汽车DC-DC转换器的效率。当电感发热时，其内部电阻增加，导致更多的电能转化为热能而非有用的电能。这种能量损失不仅降低了能量转换的效率，还会增加电池的负担，从而缩短电池的使用寿命和汽车行驶里程。此外，电感的发热还可能导致电路中其他敏感元件的温度升高，影响整个系统的性能。例如，温度升高可能使得半导体设备的阈值电压发生变化，进而影响整个电路的稳定性和响应速度。

2. 寿命缩短

持续的高温环境是电子元件早期衰退的主要原因之一，功率电感也不例外。长时间的过热会加速电感内部材料的老化过程，如绝缘材料的热降解、磁芯材料的磁性能恶化等。这些变化不仅降低了电感的性能，还可能引起电感故障，如短路或断路。电感的过早失效不仅会增加维修和更换的成本，还可能导致整个动力系统的不稳定，甚至在极端情况下引发安全事故。因此，控制功率电感的工作温度，延长其使用寿命，是提高电动汽车可靠性的关键。

3. 安全隐患

功率电感的过热不仅影响性能和寿命，更是一个重大的安全隐患。在电动汽车中，电感的过热可能导致火灾或爆炸，尤其是当电感与电池包等其他高能量密度组件相邻时。此外，过热还可能导致电感的磁性材料永久退磁，从而失去正常的工作功能，影响整车的动力输出和控制系统的正常运行。在设计和使用电动汽车的过程中，确保功率电感的温度控制在安全范围内，是防止严重事故发生的重要措施。

Part 3

解决方案

1. 材料改进

在解决功率电感发热问题的过程中，选用合适的材料是基础且有效的方法。对于功率电感，选择高饱和磁通密度，低损耗，高可靠性的磁芯材料至关重要。高饱和磁通密度可以在相同的磁芯尺寸下，提供更高的饱和电流；低损耗材质可以有效降低磁芯材料在高频时的功率损耗；高可靠性是汽车电子最基础的要求。除了饱和磁通密度，还需综合考虑磁导率等其他因素，同时保持良好的抗饱和能力，较低的直流电阻，避免在大电流冲击下发生磁饱和，导致电感值下降和效率降低，也减少由直流电阻带来的铜线损耗。

针对功率电感的应用场景，如开关电源和电动汽车的电机驱动等，常见的开关频率通常在100kHz以上。在这些高频应用中，选用适当磁导率的磁粉材料非常重要。铁硅铝是一种常用的高频磁粉材料，可以在保证足够电感值的同时，降低磁芯损耗，提高效率。铁氧体材料在高频段具有较小的磁芯损耗，更适合高频功率电感的设计。因此，功率电感材料的选择必须贴合具体的应用需求，综合考虑饱和磁通密度、磁导率、工作频率等多个因素，才能实现最优的设计。

在绕组材料的选择上，铜线仍然是最常用和最经济的选择。为了进一步降低直流电阻（DCR）和交流电阻（ACR)，可以采用多股绞线或者扁平线等优化绕组结构方式，在保证成本可控的前提下，有效减少绕组的电阻损耗和发热。

通过选用高饱和磁通密度的磁粉材料，匹配最优磁导率，并优化绕组结构，可以在满足电感性能要求的同时，最小化磁芯和绕组的损耗，有效控制功率电感的发热。同时，合理的材料选择和设计还能在一定程度上减小电感的体积，为电动汽车节省宝贵的空间。

2. 结构优化

电感的结构设计对其发热性能有着直接的影响。通过优化电感的结构，可以有效改善其散热条件，降低工作温度。例如，采用开放式结构或增加散热片，可以增加电感与周围环境的热交换面积，提高散热效率。在电感的绕组设计上，采用分散绕制或多层绕制技术，可以减少绕组间的热耦合，降低局部温度。通过这些结构优化措施，不仅可以提升电感的热性能，还能优化其电磁性能，实现更高效、更可靠的电能转换。

3. 散热技术

除了通过材料和结构设计解决电感的发热问题外，在进行系统设计的时候，直接采用散热技术也是一种有效的解决方案。主动散热技术，如风扇冷却或液体冷却，可以强制增加散热量，有效降低电感的工作温度。这些技术尤其适用于高功率密度的应用场景，可以有效防止电感过热，保证系统的稳定运行。

4. 控制策略调整

在电动汽车的动力系统中，通过智能控制策略调整电流的分配和使用，也是解决功率电感发热问题的有效方法之一。动态电流管理技术可以根据系统的实时负载和温度条件，调整电流的大小和分配，避免电感长时间处于高电流状态，从而减少发热。同时，温度监控系统可以实时监测电感的温度，一旦检测到过热情况，及时调整工作状态或启动散热装置，防止温度过高。这些智能控制策略不仅可以有效降低功率电感的发热，还能提升整个系统的效率和可靠性，确保电动汽车的安全运行。

Part 4

CSMPS系列设计与应用

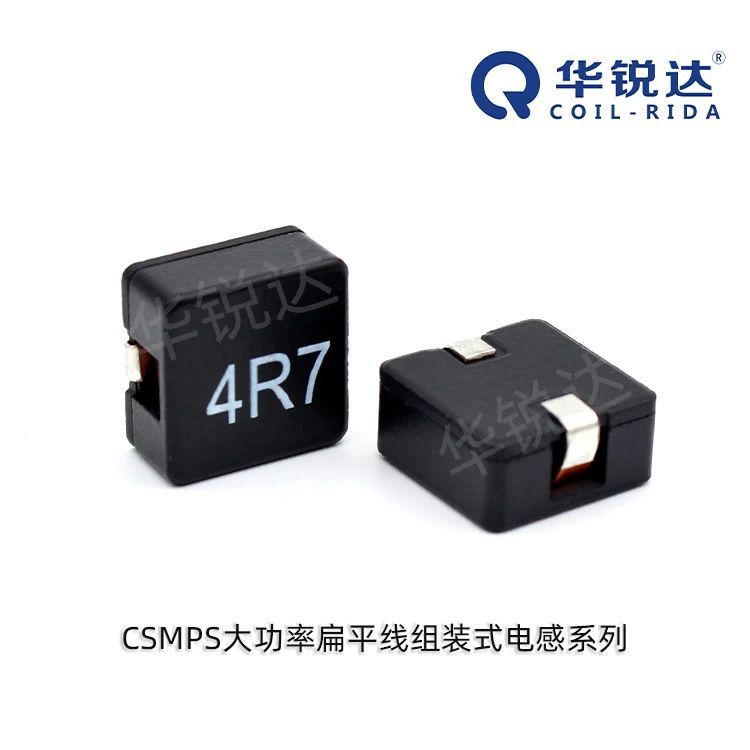

华锐达电子推出的CSMPS系列车规级大电流电感是针对汽车电子市场的高性能需求而设计的。CSMPS系列通过创新的材料使用和先进的设计理念，成功解决了功率电感在高负载应用中常见的发热问题。

其一，CSMPS系列电感采用了高Bs磁芯材料，这种材料具有优异的直流偏置性能和出色的抗饱和能力。在电动汽车的DC-DC转换器应用中，这种高性能的磁芯材料使得电感即使在高电流冲击下也能保持稳定，显著减少了因磁饱和引起的损耗和发热。此外，CSMPS系列的低直流损耗设计进一步优化了能量转换效率，减少了热量的产生。

其二，CSMPS系列电感采用了紧凑的扁平线绕组技术，这不仅减小了电感的体积，还优化了电感的发热性能。与传统的圆线绕组相比，扁平线绕组在相同的绕线空间内，能够容纳更多的导体截面积，从而在保持电感体积不变的情况下，有效降低直流电阻，减少热量产生。此外，扁平线绕组还有助于改善线圈间的热分布，使得热量能更均匀地在绕组中传导和扩散，避免局部热点的产生，提高了电感的整体散热性能。这种创新的结构设计使得CSMPS系列电感能够在紧凑的空间内提供高效性能，同时保持良好的热稳定性，非常适合空间受限且对发热敏感的汽车电子应用，如DC-DC转换器、电机驱动等。

其三，CSMPS系列电感采用了优化的磁屏蔽结构设计，这为其抗电磁干扰（EMI）能力提供了有力支持。在高频开关应用中，电感的磁场可能会对周围的电子设备产生干扰，影响其正常工作。CSMPS系列电感通过合理设计磁屏蔽结构，有效地将磁场限制在电感内部，减少了对外部电路的电磁干扰，保护了周围的电子设备不受影响。

其四，CSMPS系列电感通过了AEC-Q200 G0标准的严格测试，工作温度-55℃ ～ +155℃，在极端温度条件下具有较强的稳定性和可靠性。这一系列电感已被广泛应用于多种汽车电子系统中，如LED驱动器、电动汽车电池管理系统（BMS）和电机控制系统等，均展现出了卓越的性能。
