三相PWM逆变器是指使用PWM技术,将直流电源转换为三相交流电源的逆变器。其基本原理可以分为以下三个步骤:

直流电源的变换:将直流电源通过升压变压器变换为所需的电压,然后通过整流电路得到直流电压。

PWM的产生:利用控制电路,对于逆变的输出波形进行精确控制。控制电路通过比较A/D转换的一组参考信号和三相输出信号的大小关系产生PWM信号,并将其输出到逆变器中的三相桥臂上。

逆变输出:经过PWM信号控制的三相桥臂,将直流电源的直流电压分别分割成三相电压,在输出变压器所需变压比和相应的滤波器作用下,就可以产生所需要的三相输出电压。

三相PWM逆变器在变换过程中可以实现电能的高效转换,同时也可以做到线路的简洁和噪声的低限。因此,它在很多工业和家用电器中都有广泛的应用。

三相PWM逆变器的拓扑结构通常采用三相三线制,由三相逆变桥和三相滤波器组成。在控制方面,常采用电压电流双闭环控制方法,但由于电感生产工艺的差异和电流饱和现象,实际工程应用中常常不进行解耦控制,这会对波形质量产生影响。

三相逆变器常用于向三相负载提供电能。从原理上讲,可采用三个单相逆变器向三相负载提供电能,只要每个单相逆变器的输出电压矢量之间相差120°(基波)即可。

但实际运行时每个单相逆变器只能给其中的一相负载提供电源,否则就要求有一个三相变压器。

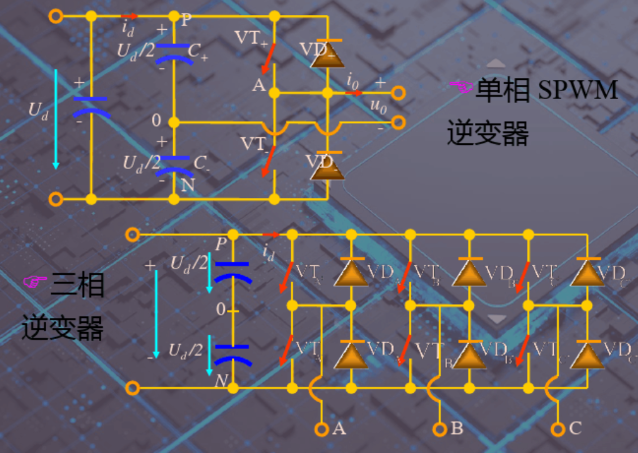

单相逆变器采用全桥逆变器结构时,这种结构至少需要12个开关器件。


若以直流侧负极性端“N”为参考点,则桥臂ugx的输出取决于U,和开关器件的状态。

若忽略实际电路中所需的空白时间,同时假设开关器件是理想的,则输出电压与输出的负载电流无关。

此外,PWM调制过程也是一个重要的环节。它通常包括交流-直流-交流这样一个过程,其中利用三相全桥整流电路再经过一个大电容从而得到一个纹波较小的直流电源。然后通过三个标准正弦波和三角波比较生成脉冲控制IGBT三相桥,最终得到PWM调制的波形。
