驱动电机转速传感器

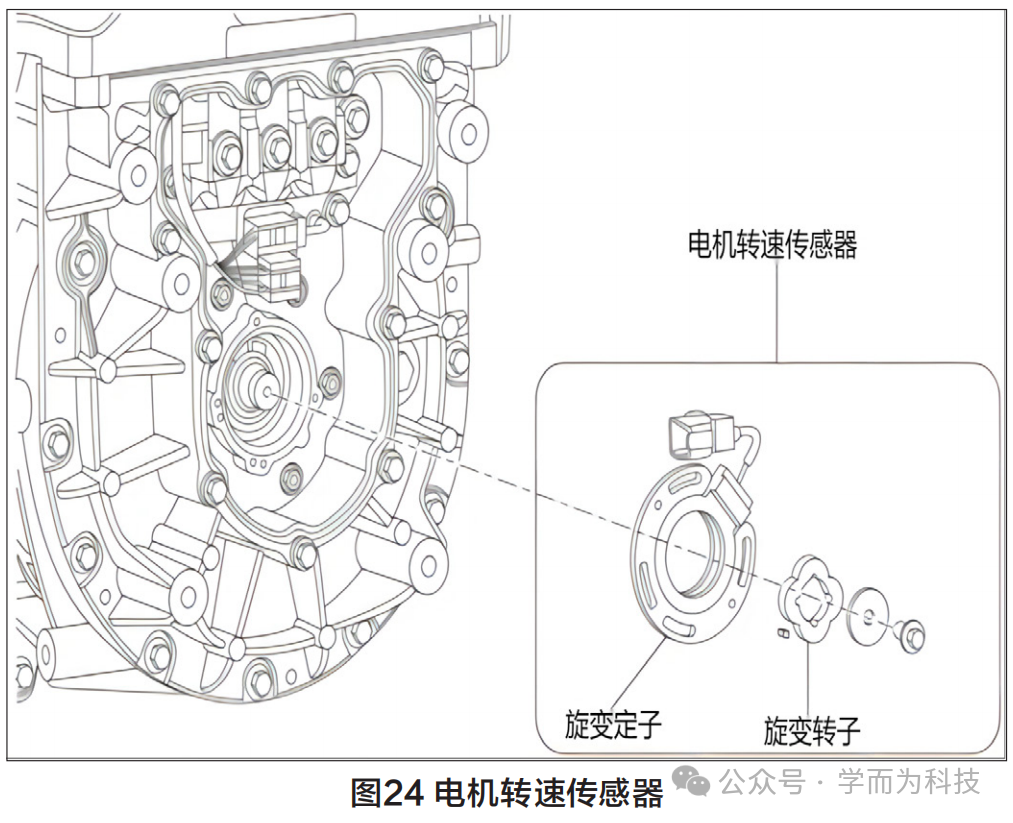

驱动电机速度传感器转子安装在与驱动电机转子组件相同的轴上(图24)。驱动电机速度传感器在传感器中内置了通电线圈、输出线圈(正弦)、输出线圈(余弦)。

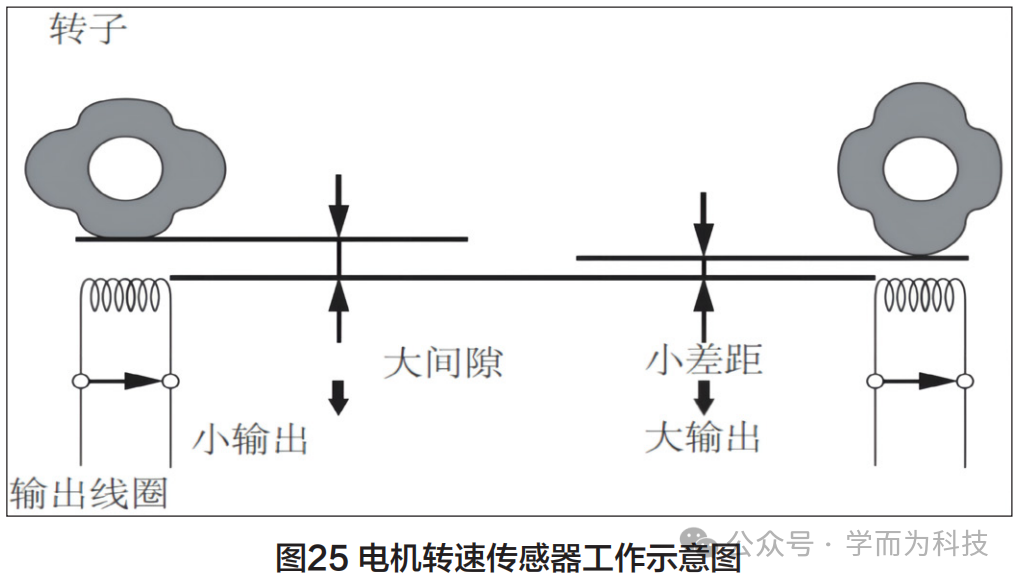

驱动电机速度传感器检测驱动电机的旋转速度和旋转方向(图25)，作为控制驱动驱动电机的三相交流电的基本信息。输出信号输入到驱动电机控制模块，驱动电机控制模块通过CAN通讯将输入信号作为电机旋转信号发送到VCU。

1.恒定的交流电流向通电线圈，输出线圈Cos和输出线圈Sin，通过电磁感应产生与励磁电流具有相同频率的励磁电流。

80cd088a-e7e7-11ee-a297-92fbcf53809c.png?imageView2/2/w/1000

80d92da4-e7e7-11ee-a297-92fbcf53809c.png?imageView2/2/w/1000

2.驱动电机旋转时，输出线圈和驱动电机速度传感器转子之间的间隙，会因转子表面的凹凸而发生变化，因此输出线圈的磁通量改变，并且强度差出现在输出线圈中的峰值电压上。

3.驱动电机控制模块，将输出线圈的峰值电压合并起来，并将其转换为虚拟波形，根据该波形算出转子位置，旋转方向和旋转速度。
