随着工业的发展，PLC联网进行远程监控、远程运维的需求越来越多，西门子PLC作为一种高性能的控制装置，具有稳定可靠、功能齐全、应用灵活方便、操作维护方便的优点，在工业自动化控制系统市场应用相当广泛。

那要实现西门子S7-200 SMART/828d等型号PLC的数据采集、远程调试呢？

通过物通博联工业网关，无需编程开发，即插即用实现西门子S7-200 SMART/828d等型号PLC的的远程监控，远程调试、西门子PLC程序上下载程序，云组态等。

pYYBAGKoUBOAD4xtAALt_Lyps3c336.png?imageView2/2/w/1000

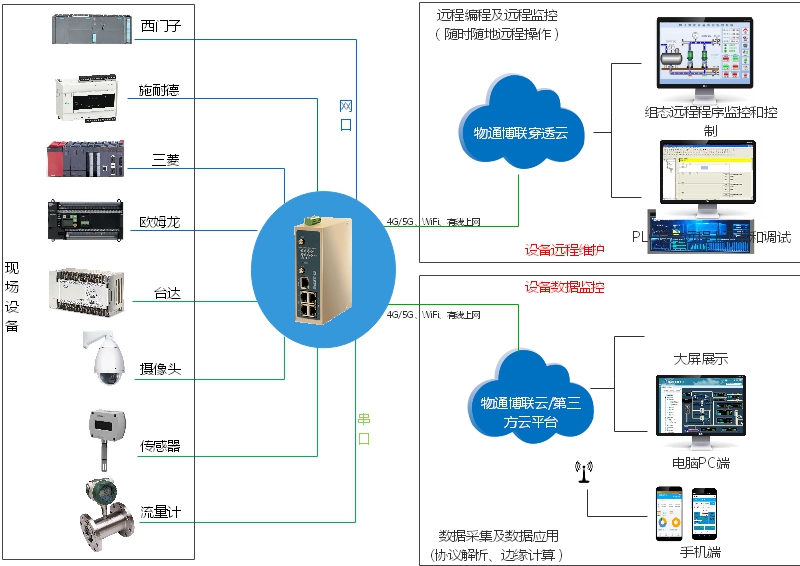

通过物通博联工业网关通过串口（RS232/RS485）或网口与西门子PLC接口互联，通过5G/4G、有线、WiFi等方式上网，随时随地对PLC程序远程进行下载、维护和监控、云组态监控、手机微信小程序监控。物通博联工业网关支持的西门子PLC包括西门子，施耐德三菱，欧姆龙、台达等主流PLC,也支持标准MODBUS协议的各种控制器、传感器和仪器仪表等。

pYYBAGLGqpOAMBbCAAXpMyicEU4092.png?imageView2/2/w/1000

物通博联数据采集网关
