在静音、高性能、高集成及节能方面的芯片中，ADITrinamic最新的三款芯片：TMC2240、TMC2210及TMC5240，是应对目前众多场合而推出的升级款，其性能、应用范围都有较大的提升。

接下来，我们会做一些介绍，以及为大家展示一下TMC2240芯片特点、参数设置，以及它的50—4000RPM转速效果及性能测试。

TMC2240介绍

支持更大电流，同时优化了性能，在运动过程中切换速度、电机的加减速运动时，电机能平滑切换，无抖动，使得运动更加稳定。

专注于运动控制领域，Trinamic的步进电机驱动IC都有着静音、节能的效果，同时内部集成各项专利技术，使驱动器性能更高、更稳定！

TMC2240芯片特点

IMAX=5.0A(峰值电流)，IRMS=2.1A（有效电流）

支持SPI、串口、Step/Dir接口

集成预驱、Mos管

静音模式与高速模式

芯片保护（线圈开路、短路、Mos管短路、过压及过温保护等）

温度测量与无传感器堵转检测技术

支持ABN编码器

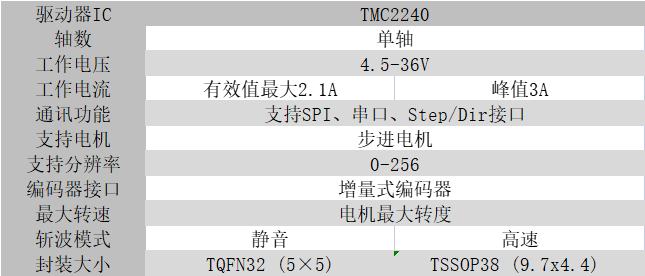

规格参数

9dc81742-8c29-11ed-bcbd-dac502259ad0.png?imageView2/2/w/1000

50—4000RPM转速效果及性能测试
