PLC五防闭锁的各种干货

1.1，防误闭锁装置的作用，

防误闭锁装置是保证倒闸操作正确实施的重要措施之一，在电力系统中广泛应用防误闭锁装置，对防止电气误操作事故。起到很大的作用，所以凡有可能引起误操作的高压电气设备，均应装设装设防误闭锁装置。

1.2  五防概念

1、防止误分、误合断路器，

2，防止带负荷分、合隔离开关。

3、防止带电挂合接地线（合接地刀闸）

4、防止带地线（接地开关），合闸送电

5、防止误入带电间隔。

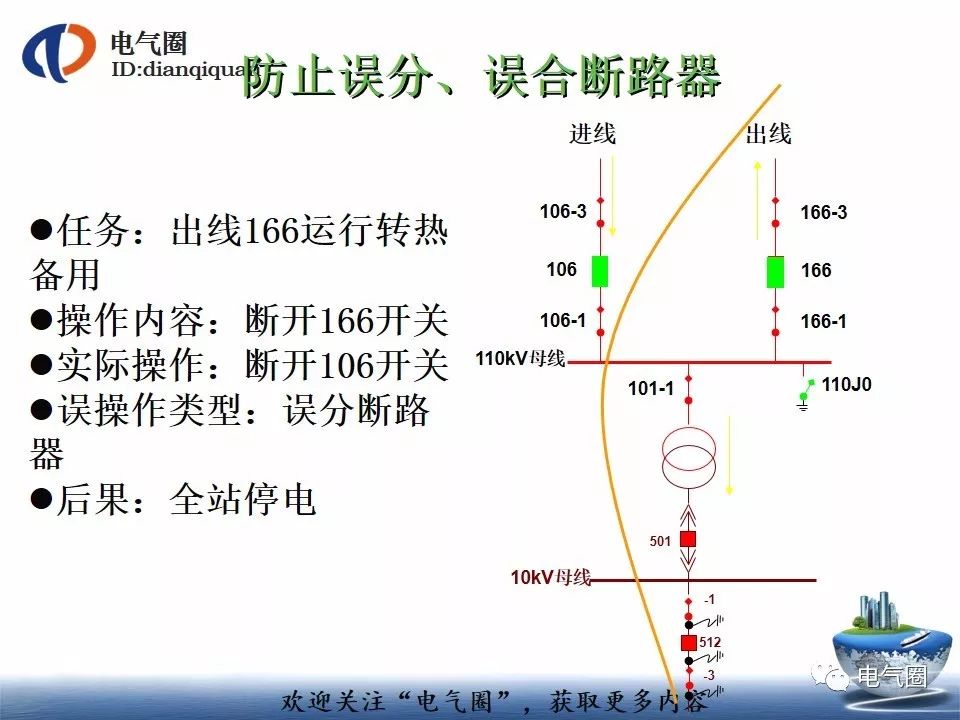

防止误分、误合断路器

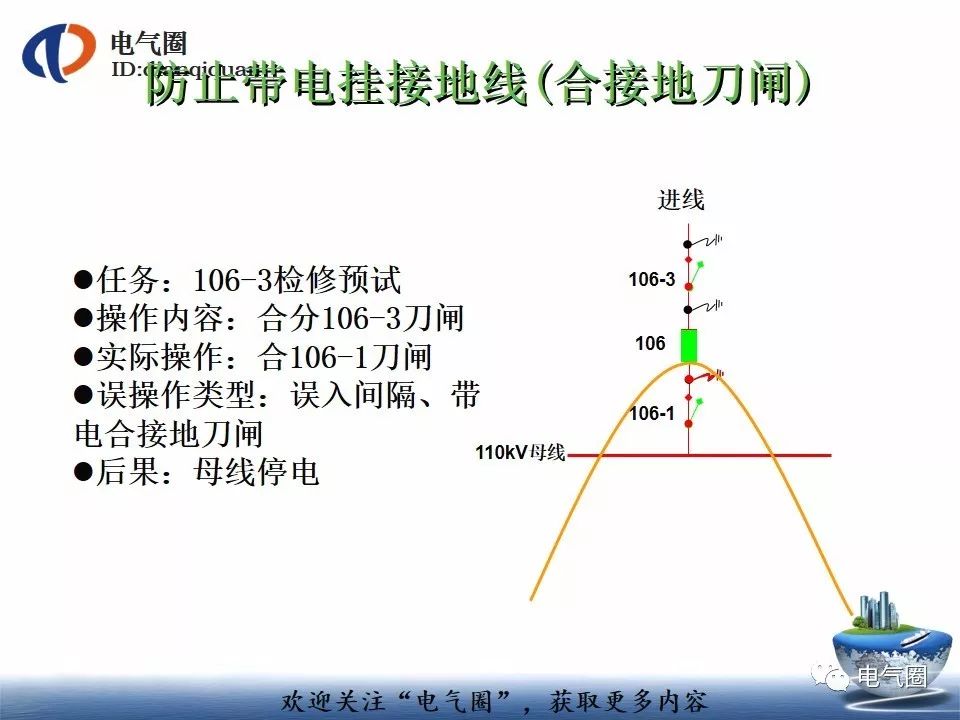

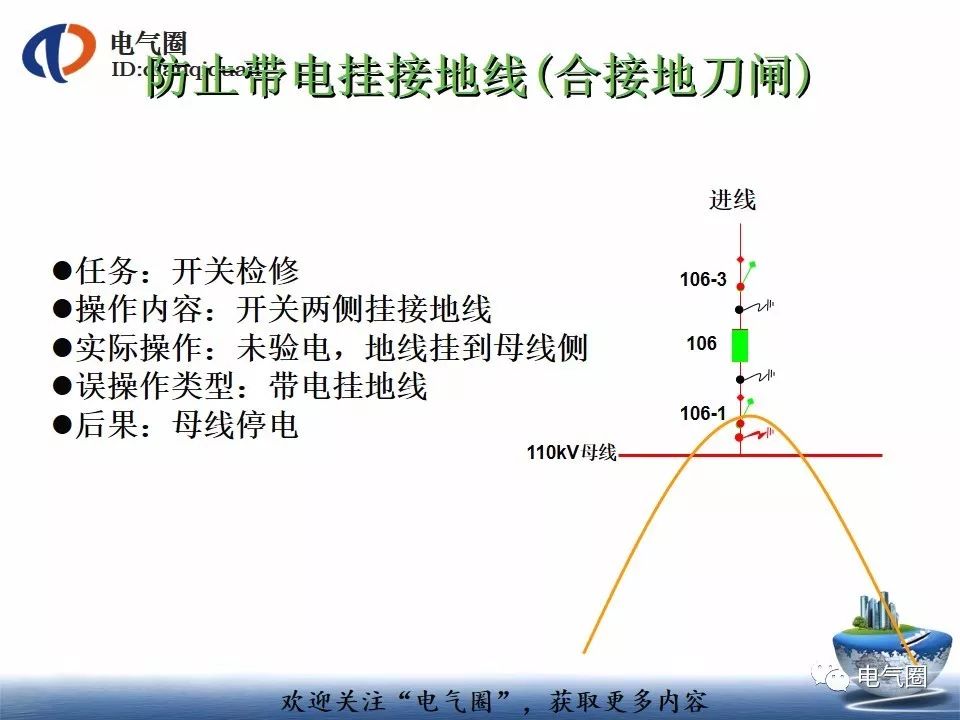

防止带电挂接地线（合接地刀闸）

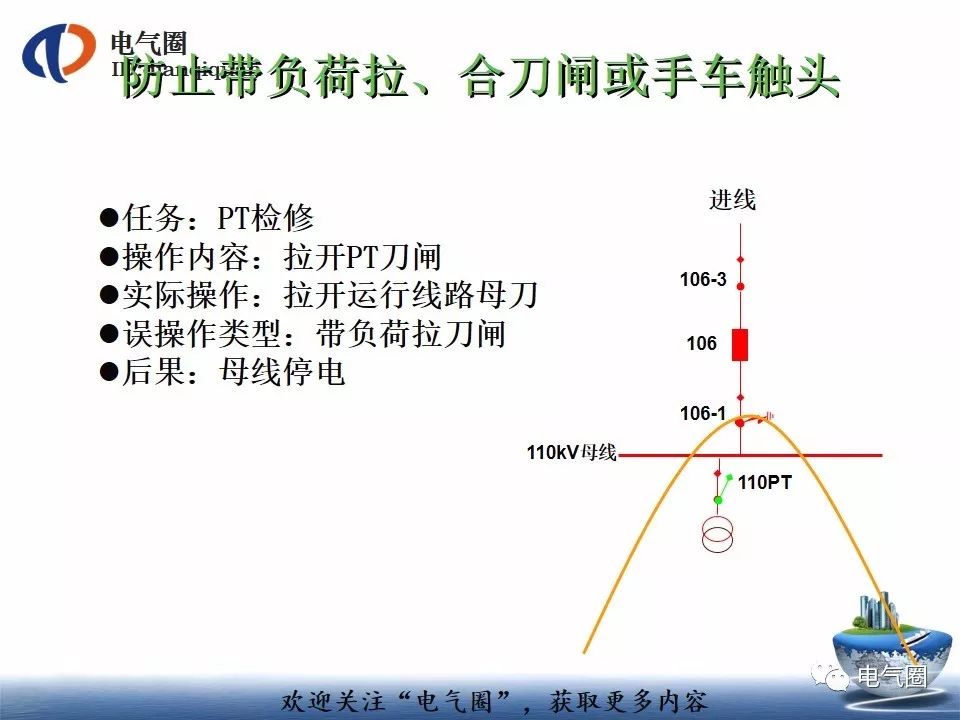

防止带负荷拉、合刀闸或手车触头

五防功能除防止误分、合断路器。现阶段因技术原因仅采取提示性措施外，其余四防功能都采用强制性。

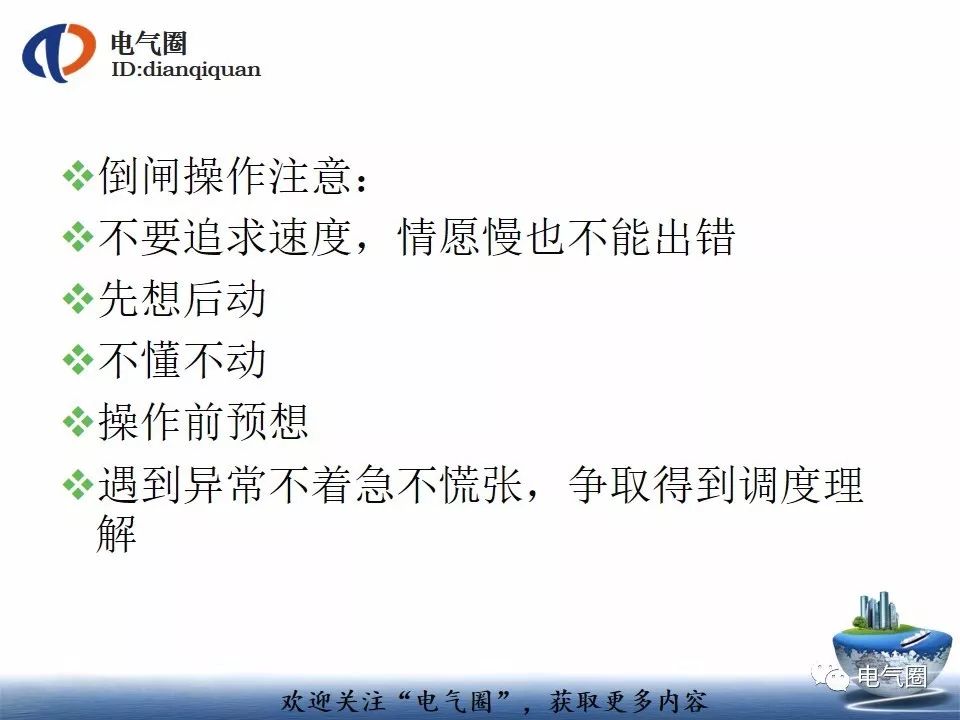

防止电气误操作的措施，在日常倒闸操作中必须注意两个危险点：

1）误分、合断路器，当前断路器操作仅有提示信息，没有强制措施。因此操作时必须坚持双人双机操作，

2）接地线挂错位置，电压越低，断路器，刀闸体积越小，在进行接地线操作时非常容易挂错位置，譬如混淆电源侧和符合侧。因此必须坚持接地线就位——接地桩头——验电接地的顺序，必须坚持双核对。

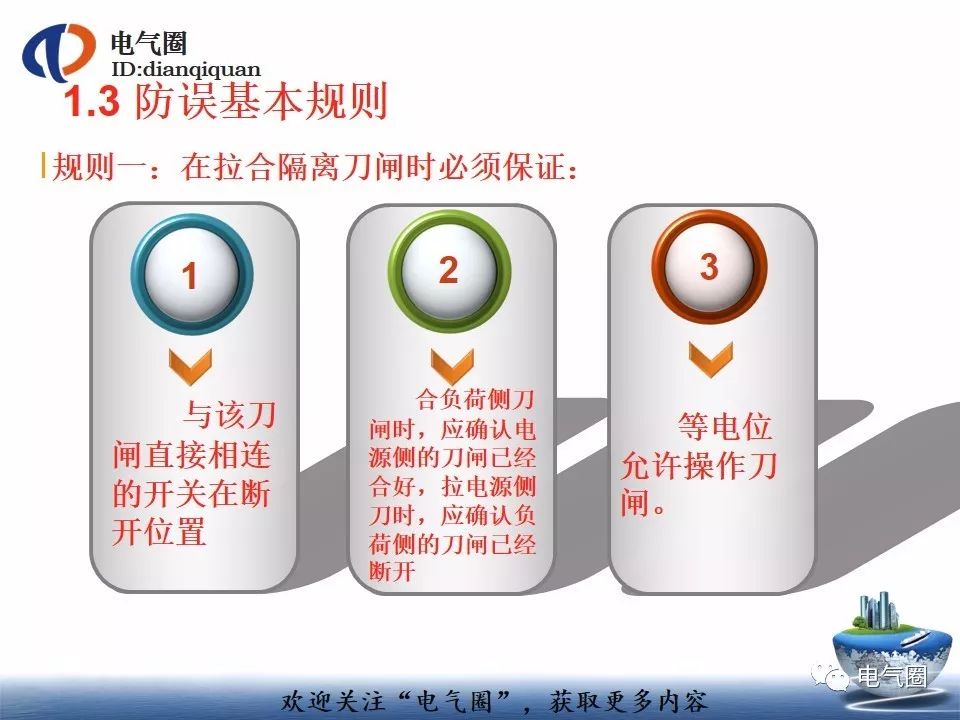

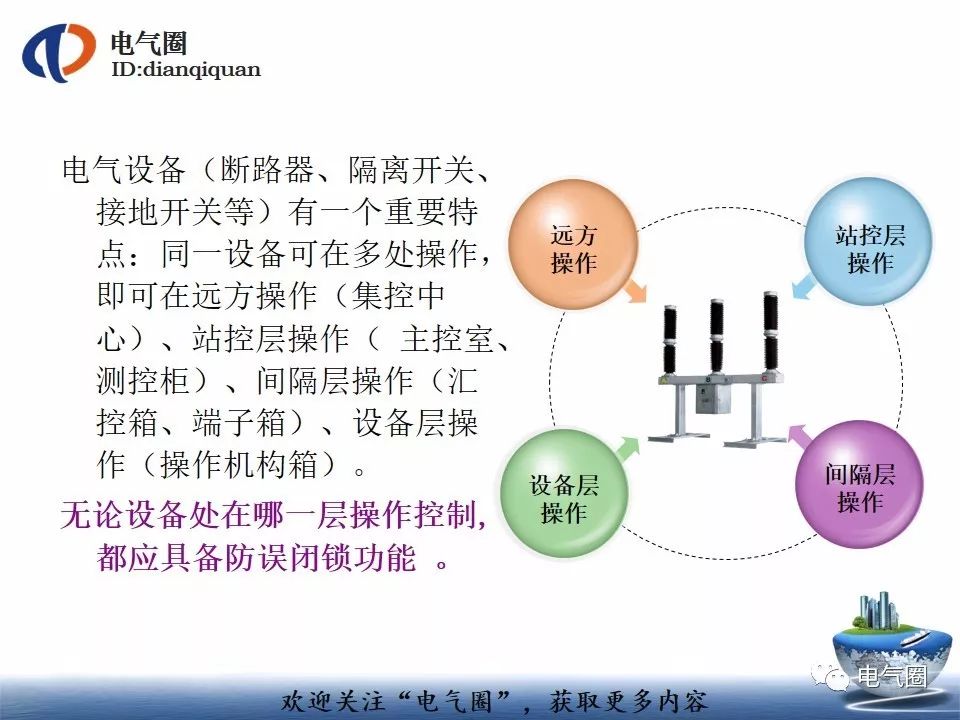

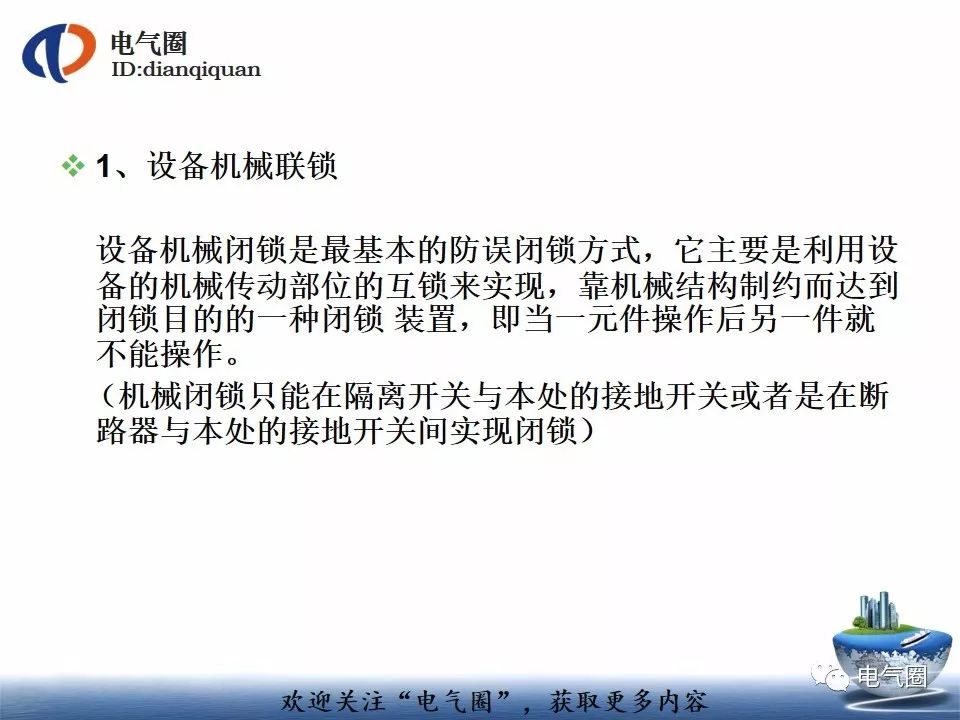

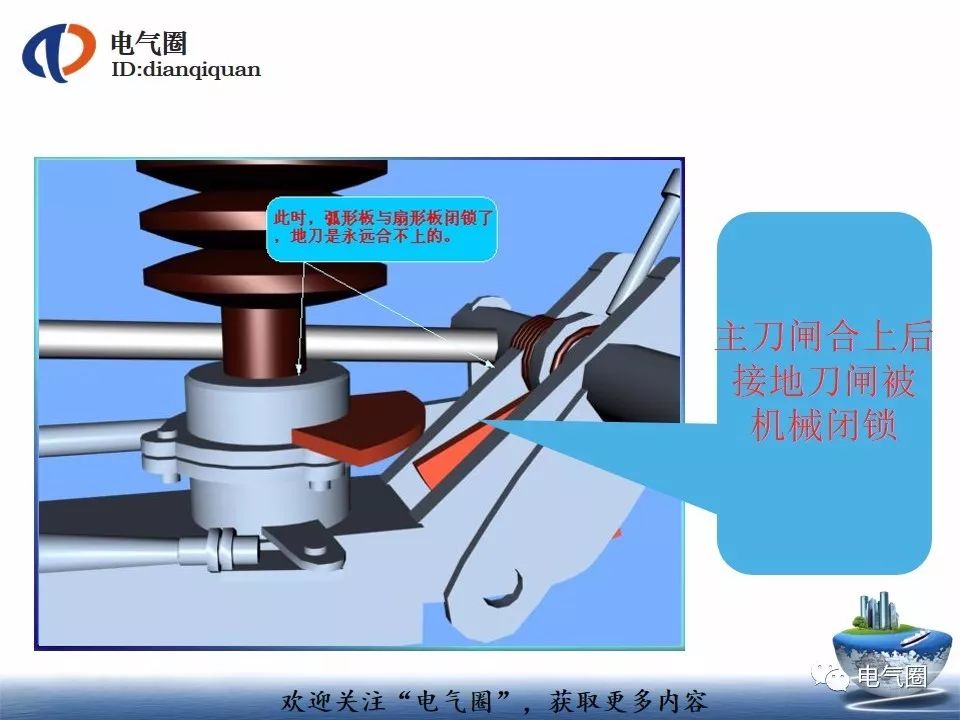

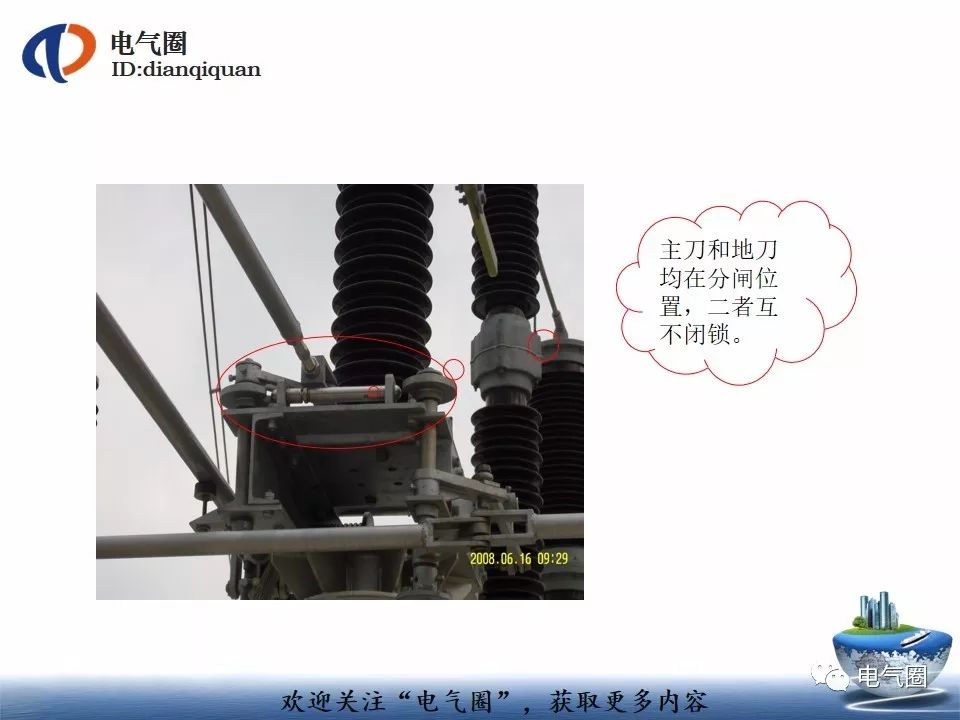

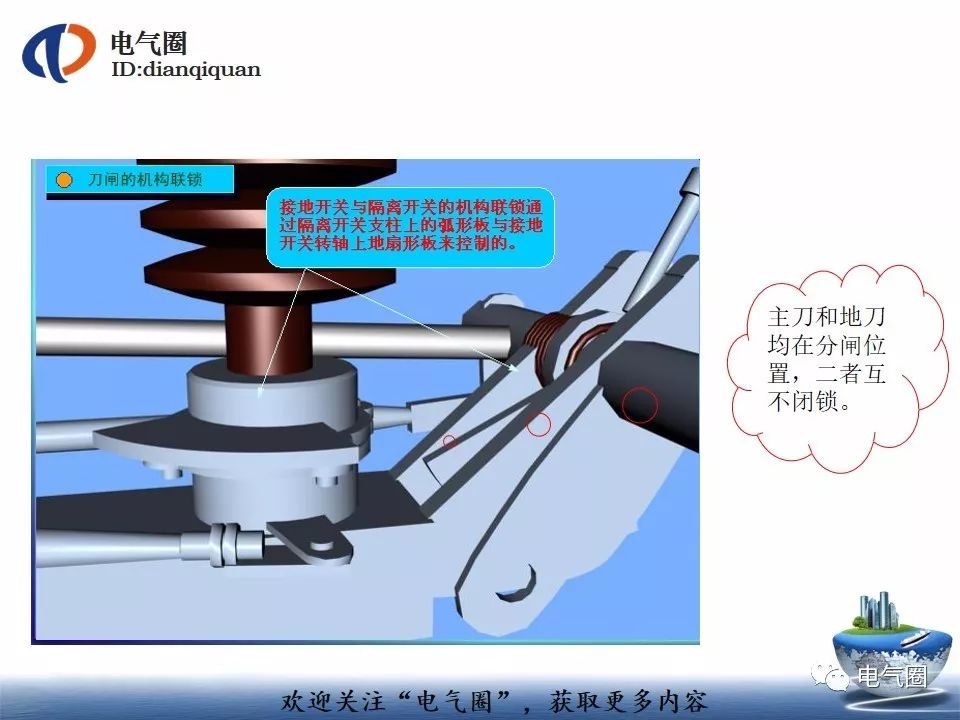

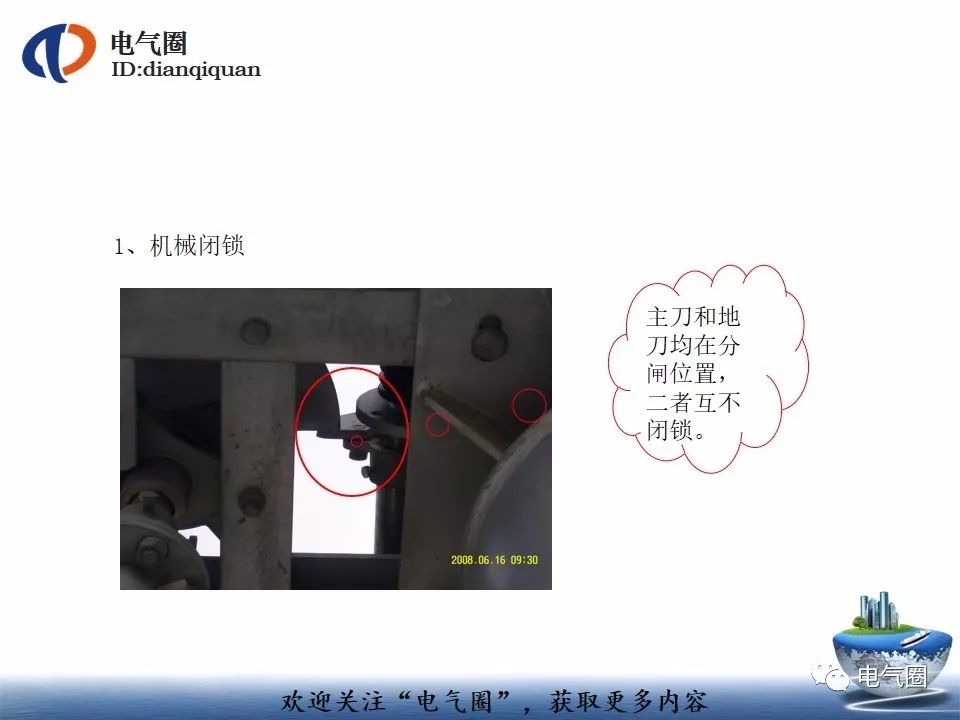

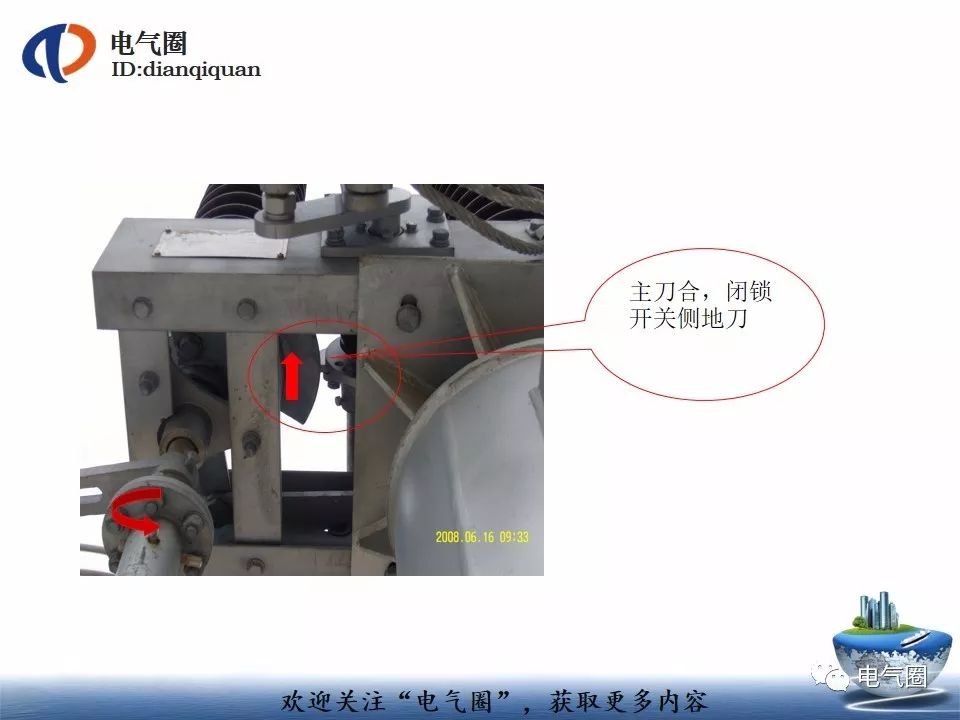

一，设备机械联锁

设备机械联锁是最基本的防误闭锁方式，它主要是利用设备的机械传动部位。到互锁来实现靠机械结构制约而达到闭锁目的，哪一种闭锁装置，即单一元件操作后另一件就不能操作

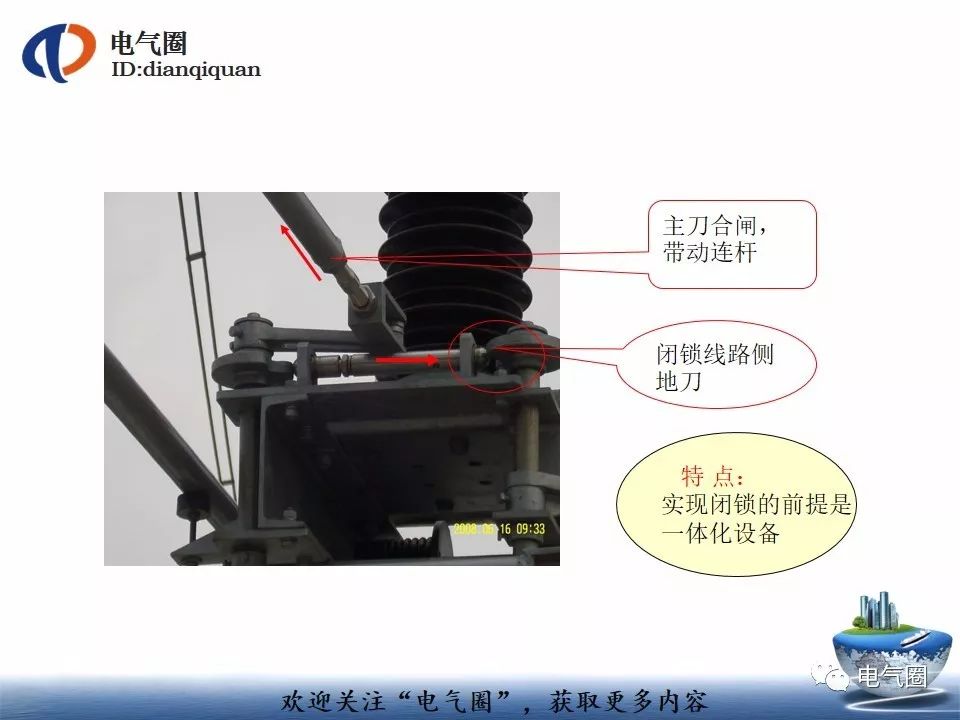

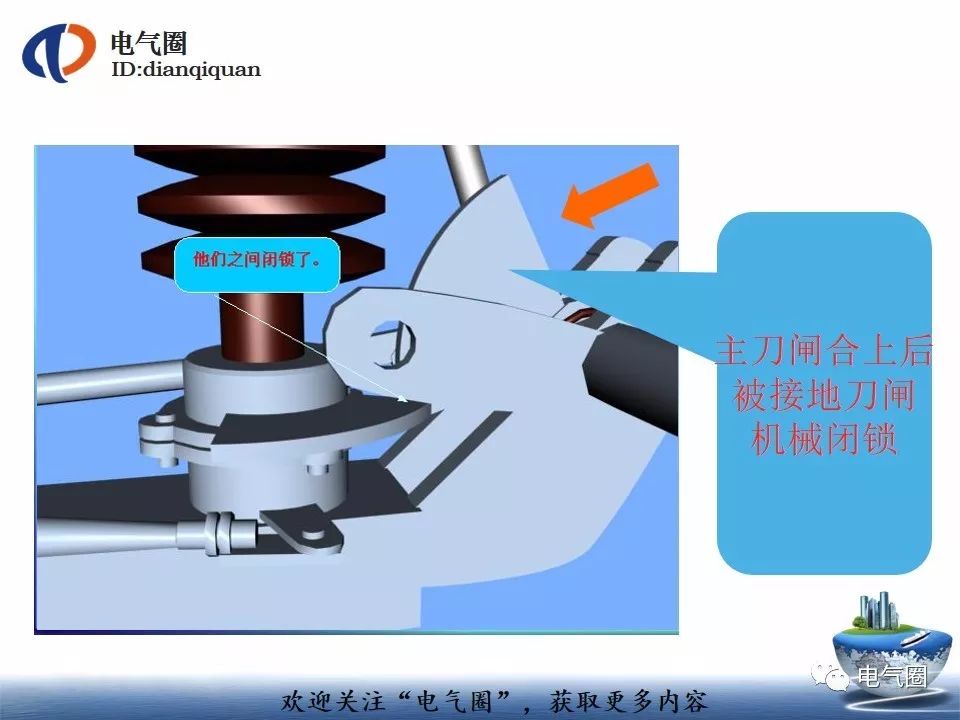

（机械闭锁只能在隔离开关与本处的接地开关。或者是在断路器与本组的接地开关间实现闭锁）

机械闭锁的优点，简单可靠，易于实现，

缺点：只能实现简单的防误功能，对于结构上独立的设备，如户外高压断路器与隔离开关之间就无法使用。

二，程序锁闭锁

主要是利用一把。要是按顺序打开多把锁，或者多把钥匙有机组合，按顺序打开多把锁这一原理来实现的。就是各操作设备装设置程序锁利用，要是随程序传递或置换而达到。先后开锁操作的要求，国内生产的程序锁分为两大类：有子弹程序锁和无子弹程序锁，有弹子锁，采用置换法，无子弹程序所又分为两种：一种采用转换角度走步法，一把钥匙走到底，另一种采用钥匙是置换法。

程序锁闭锁

优点，比机械连锁灵活。可用于结构独立的设备间的闭锁。而且结构简单，易于安装，不需要二次回路，节约投资，比较经济

缺点，一，使用不够方便，经常因调试不当而难以开启延误操作时间，二，对于复杂操作，如二百二十千伏双母线倒母线，旁路带路操作等，由于程序太多，难以实施。

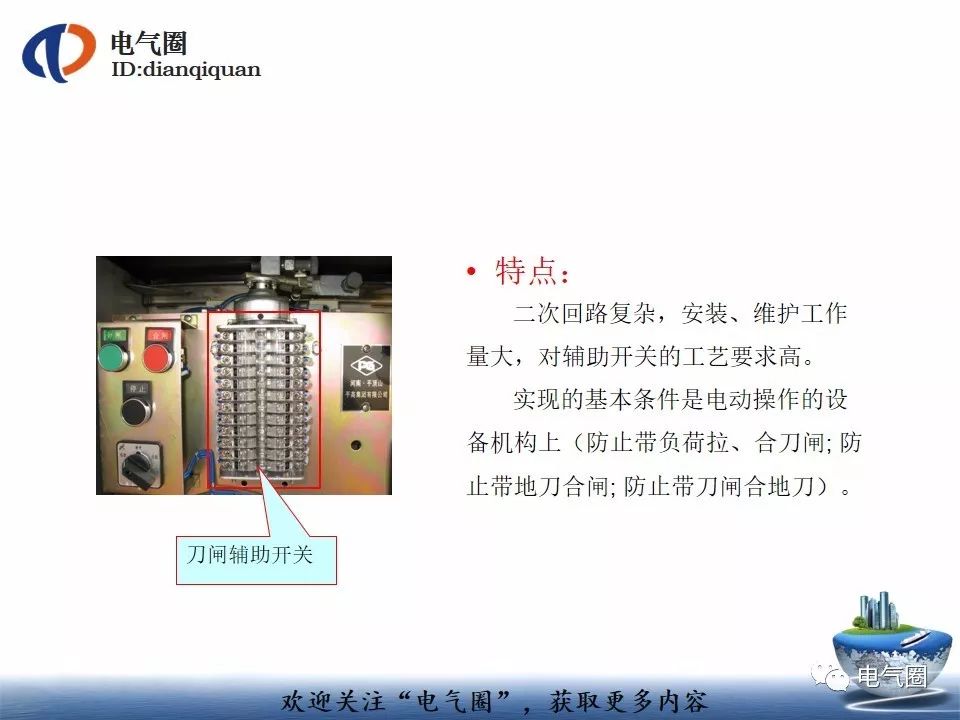

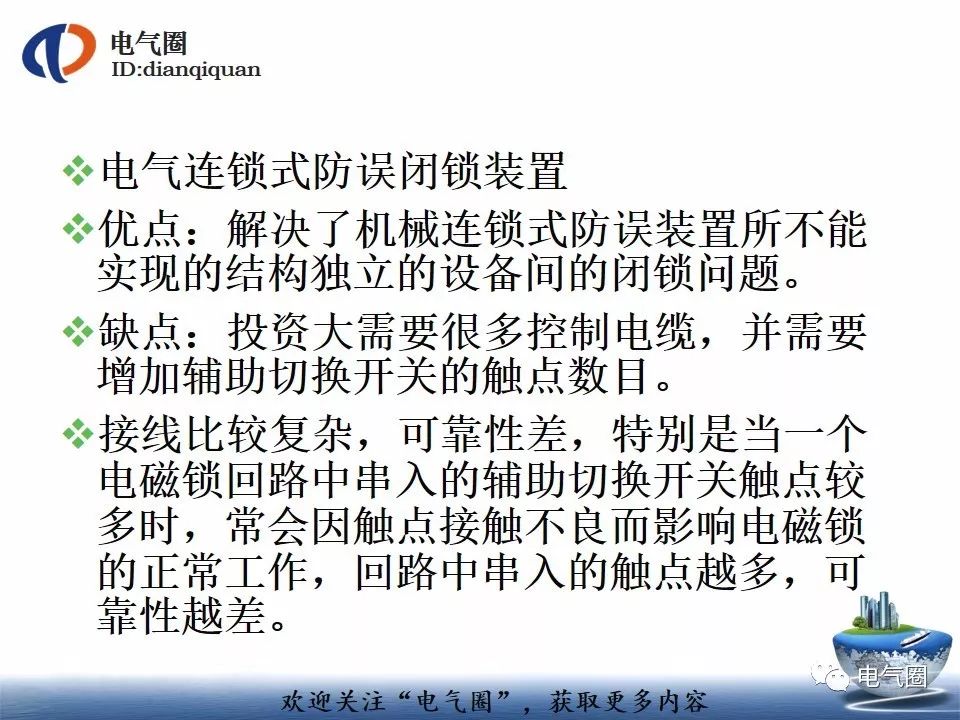

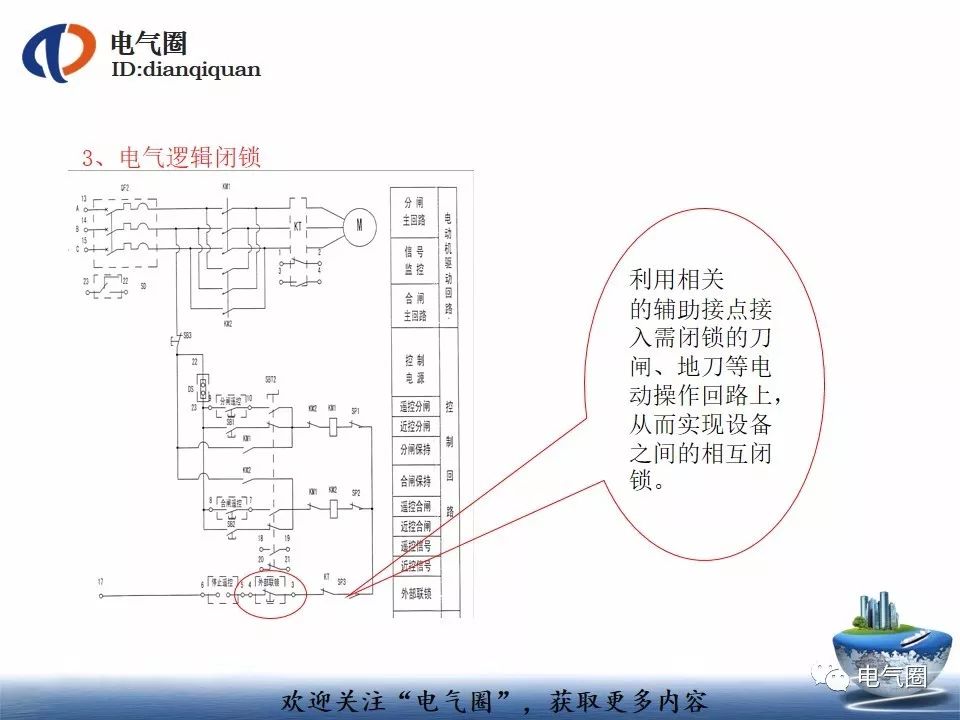

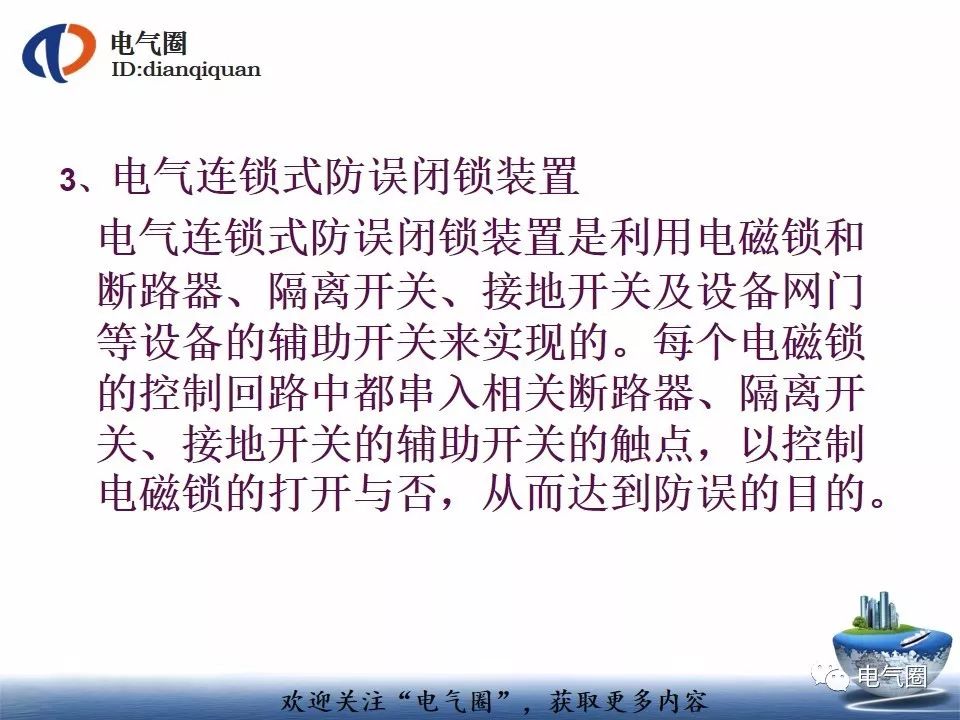

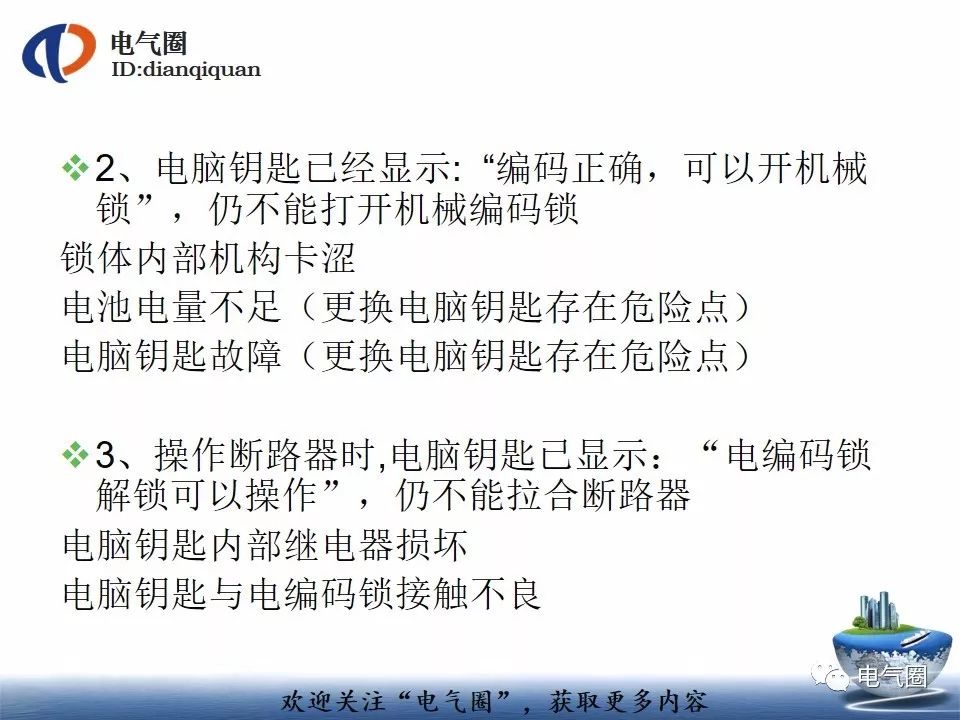

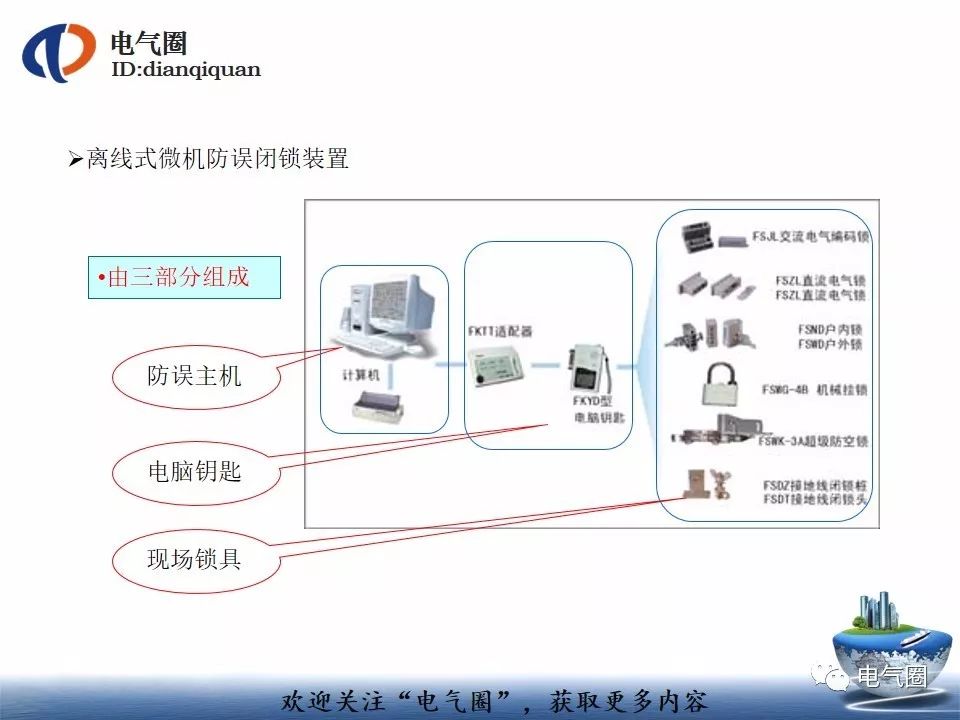

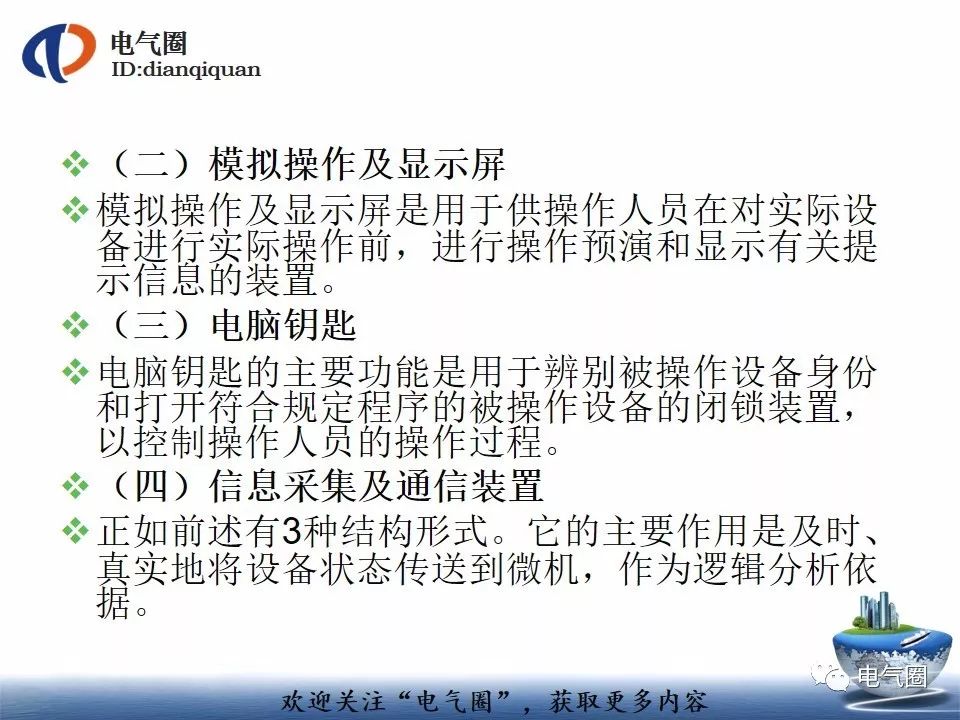

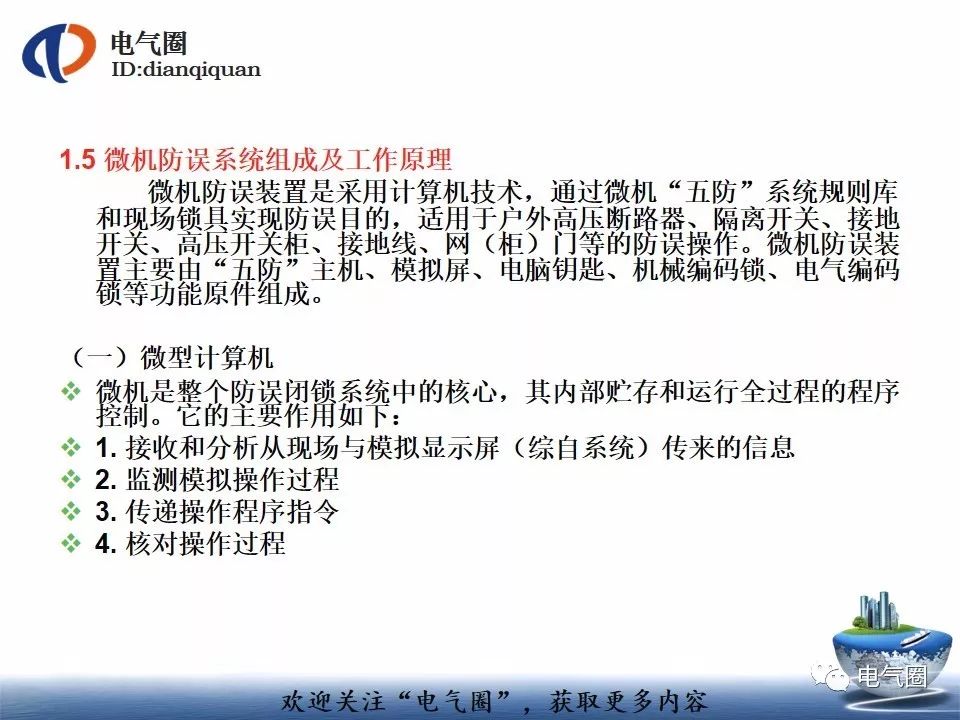

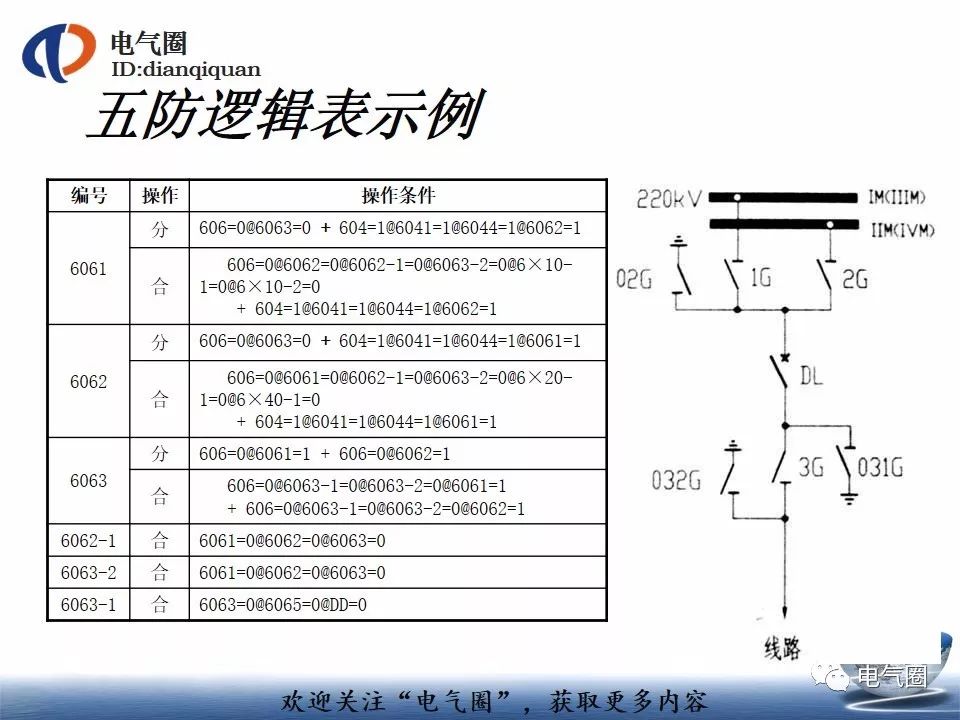

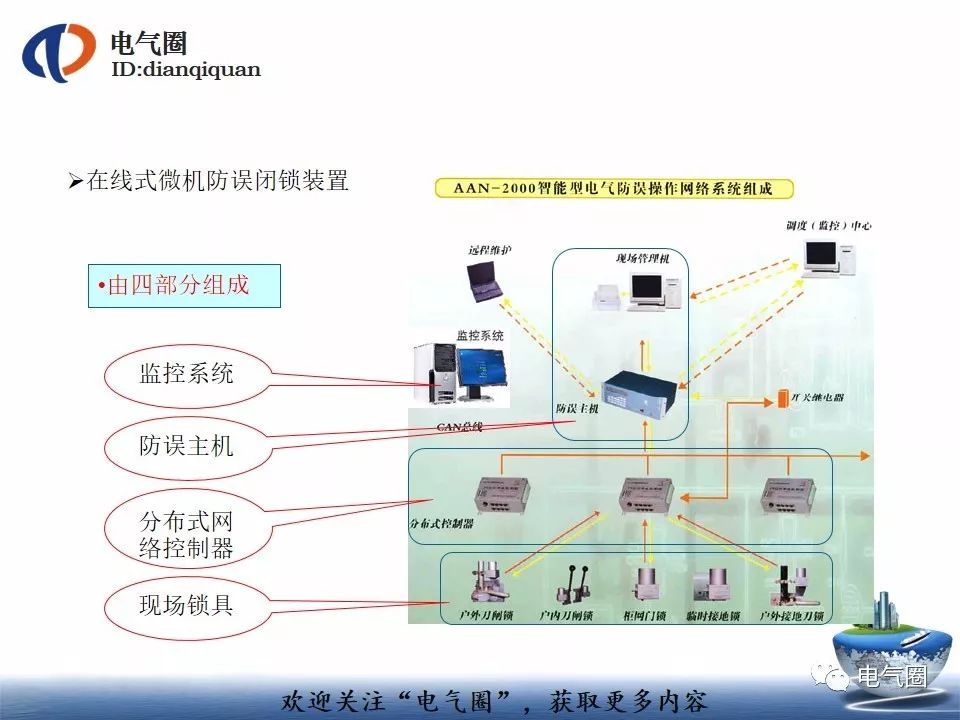

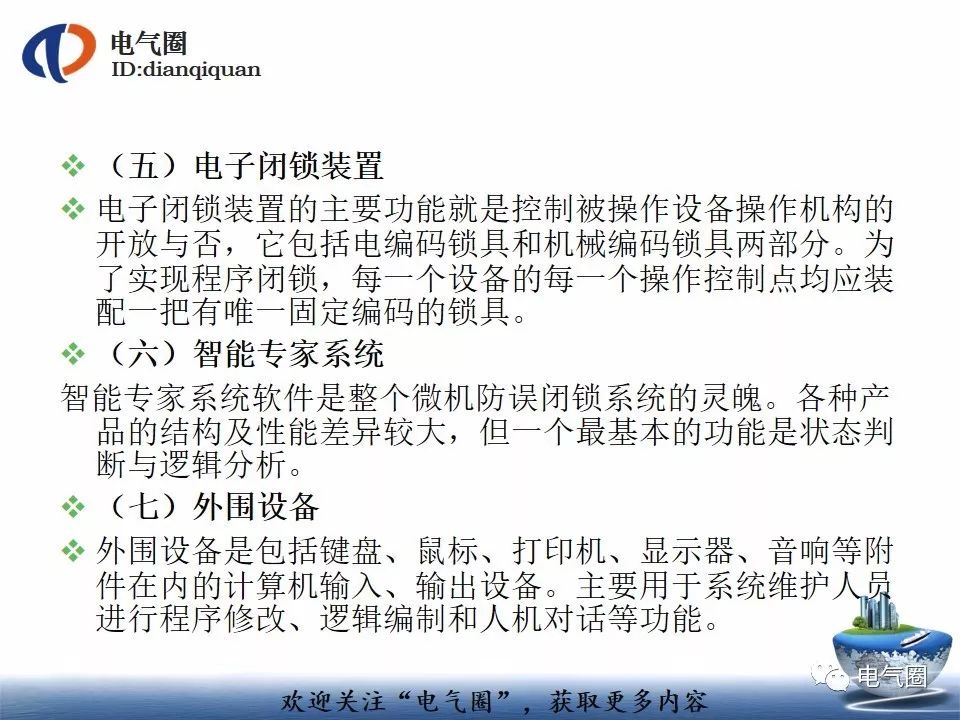

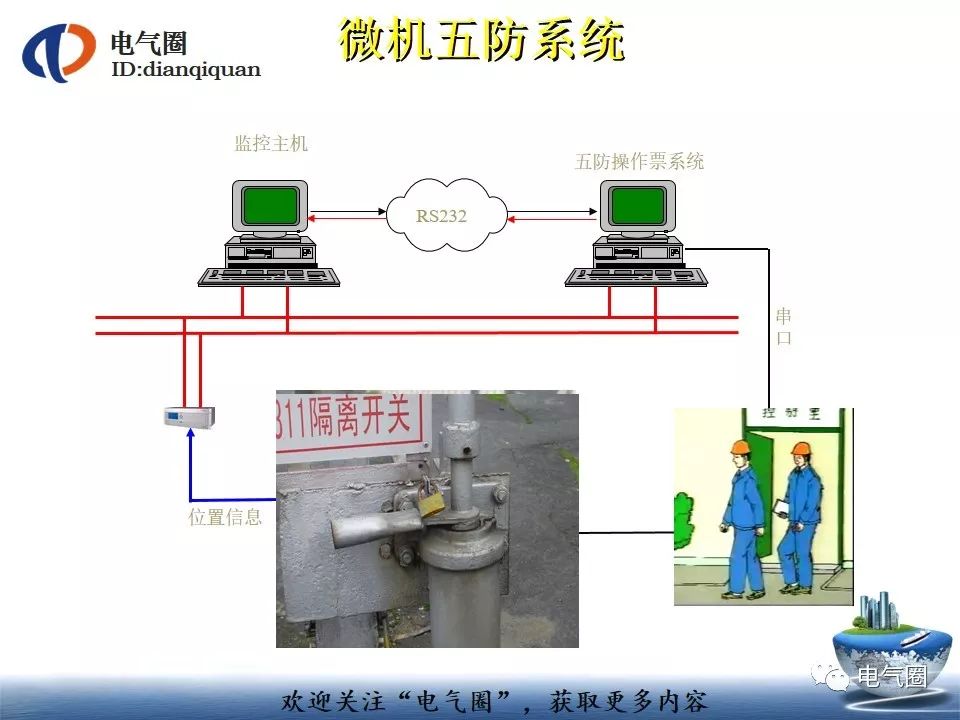

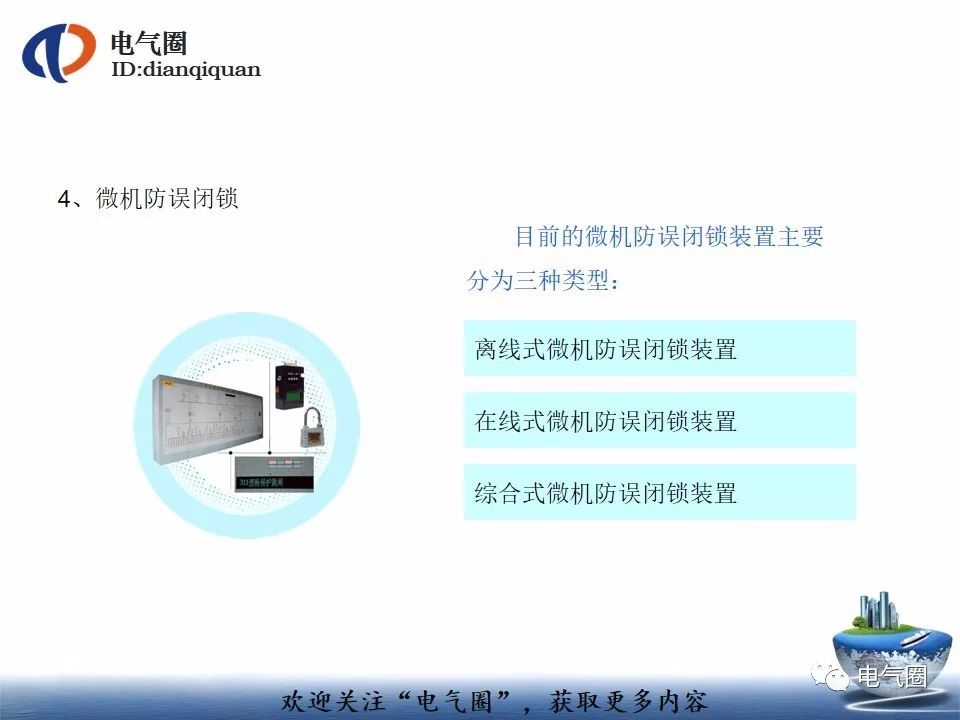

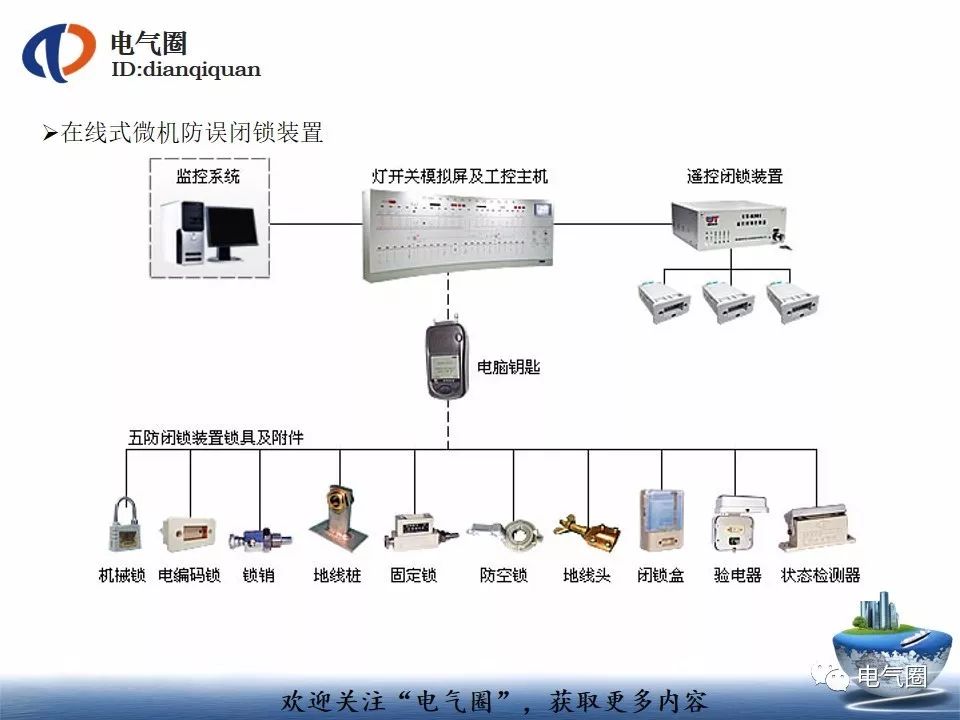

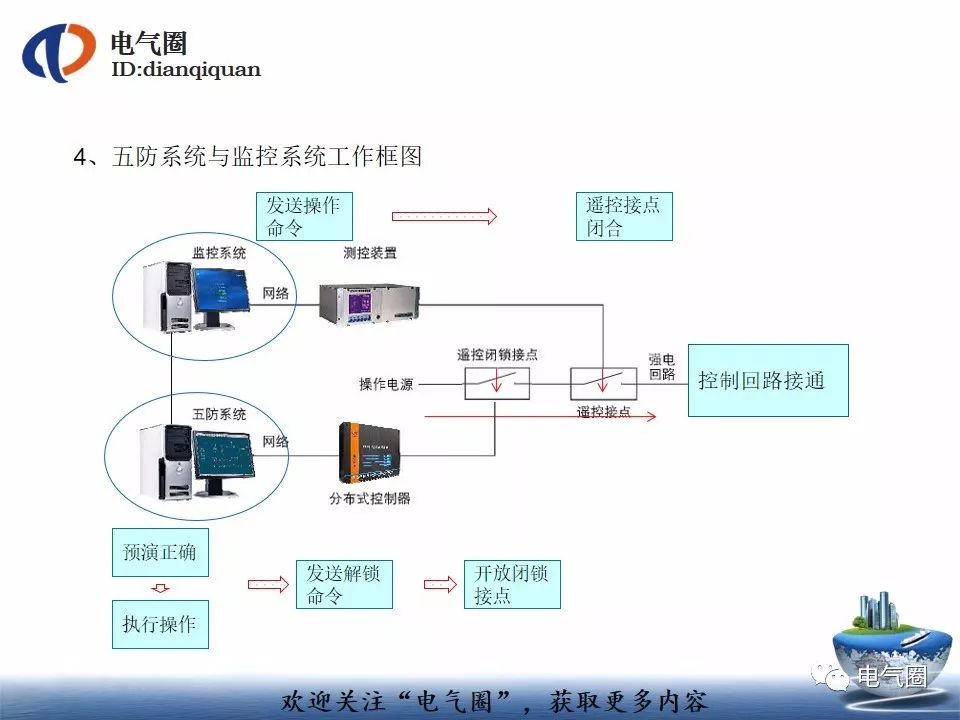

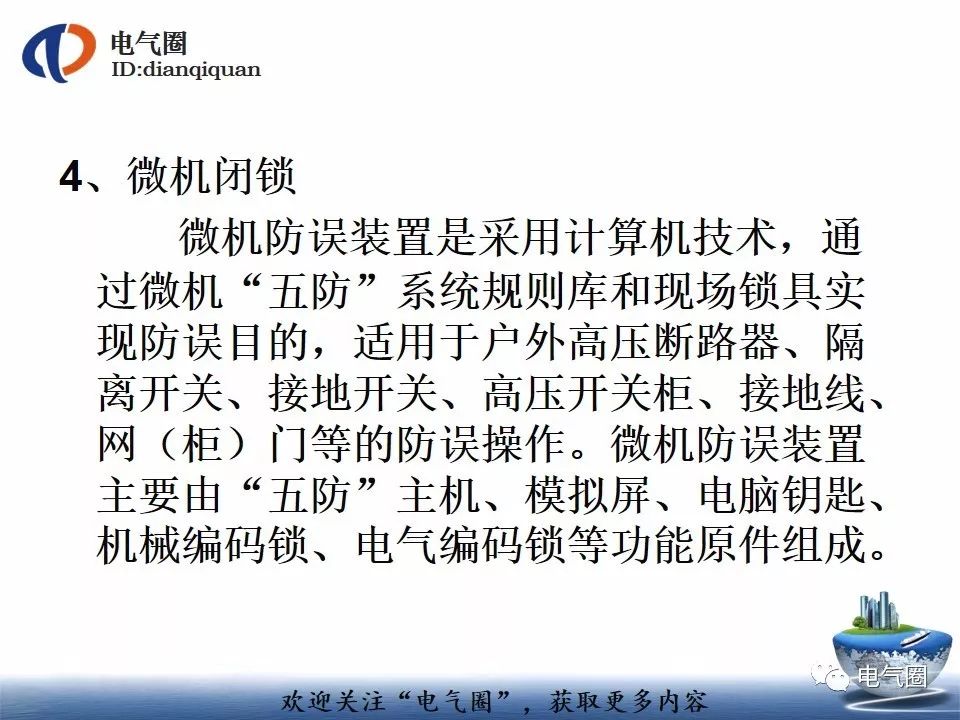

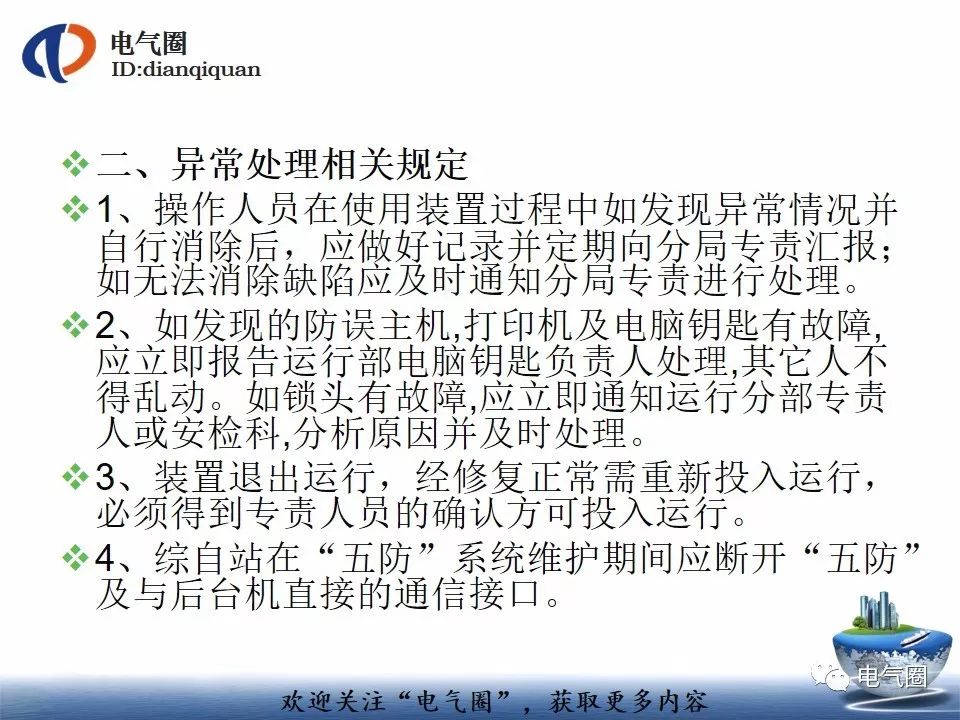

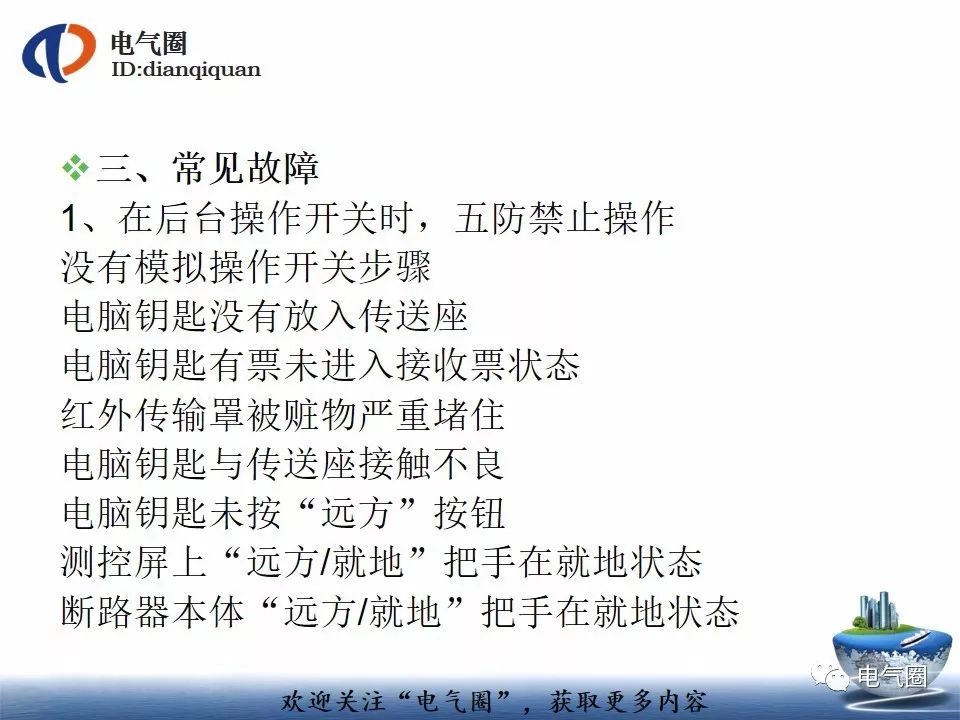

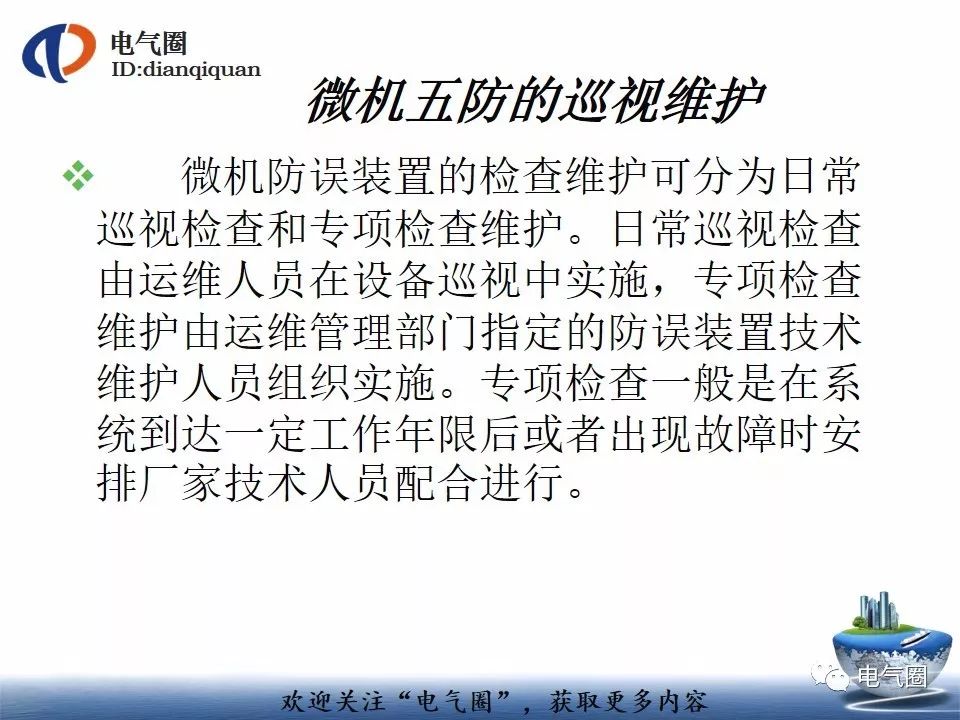

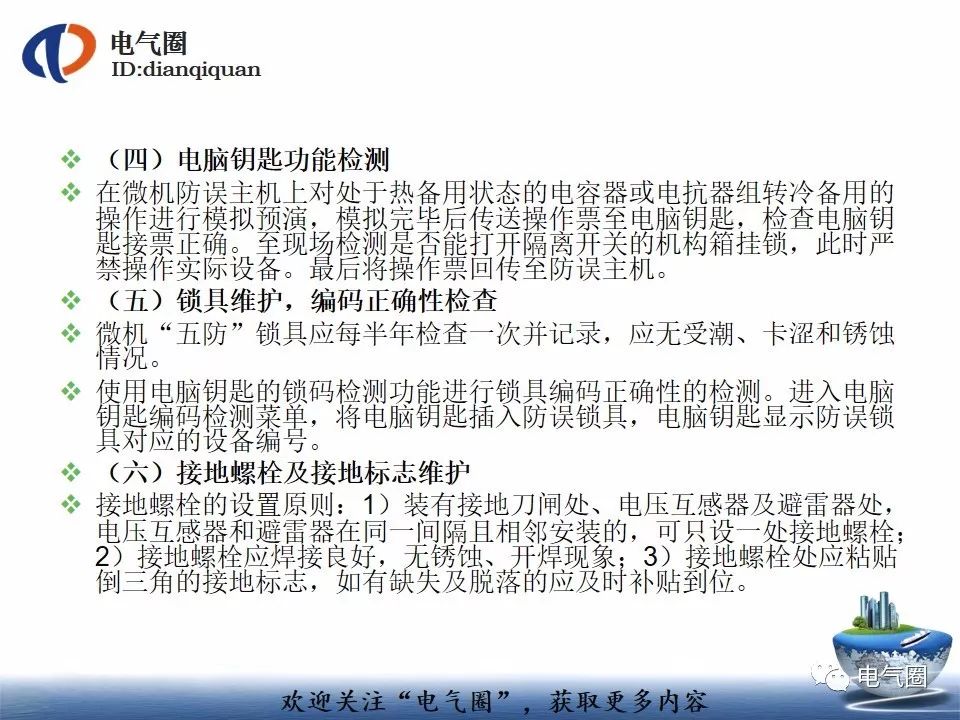

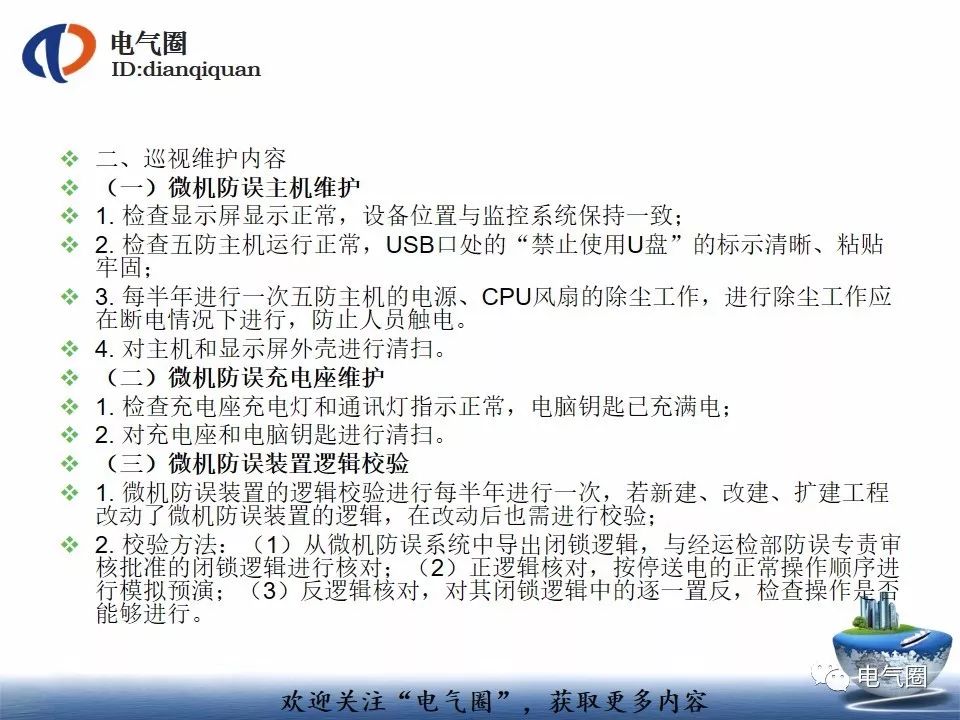

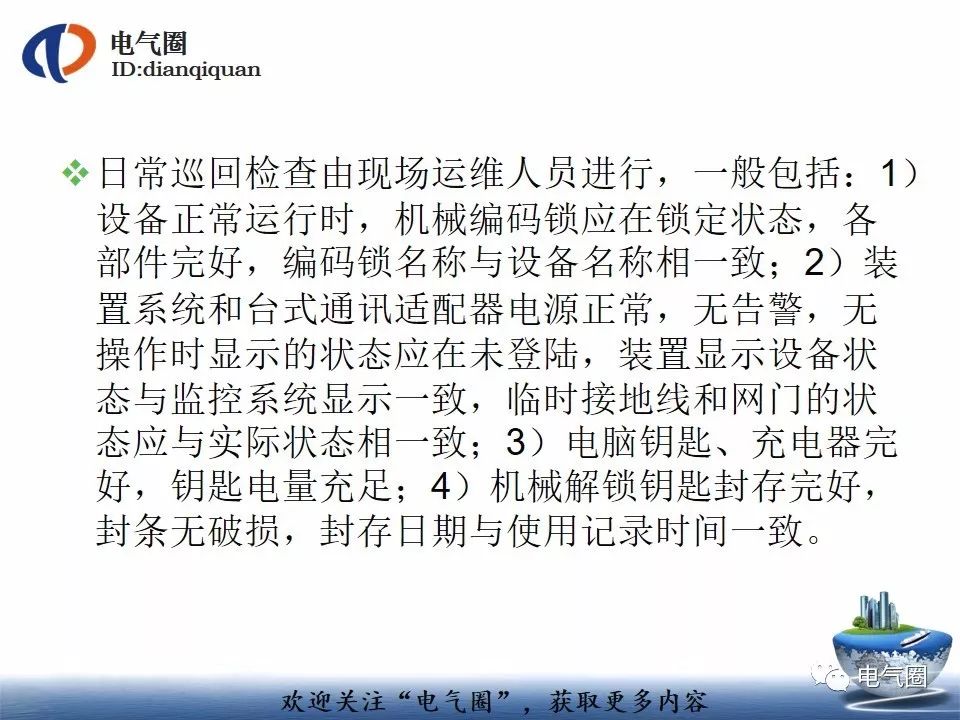

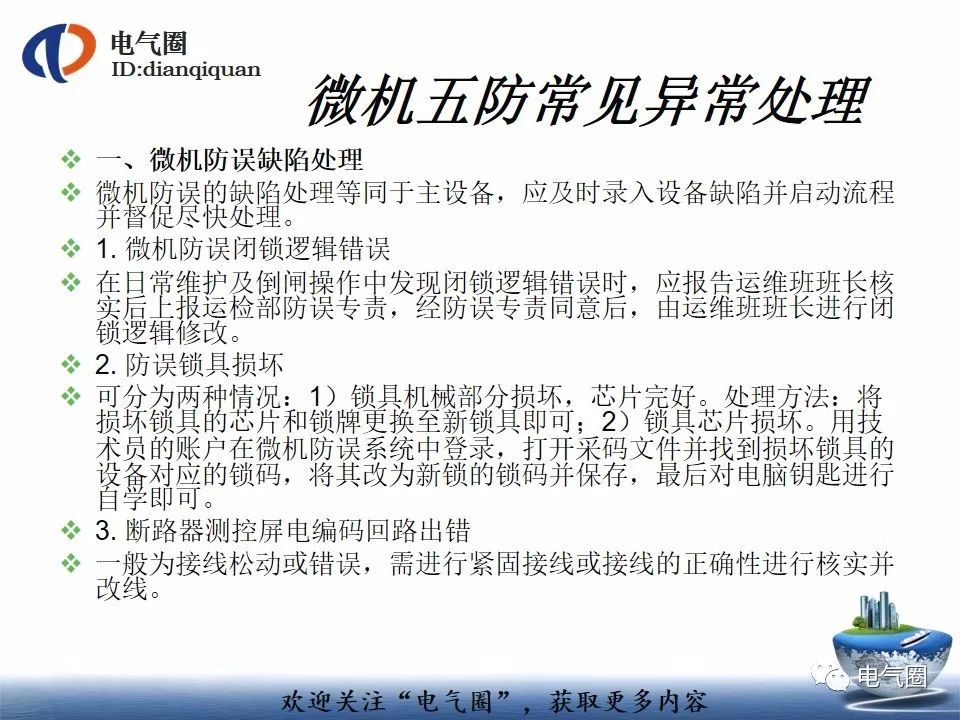

微机五防系统

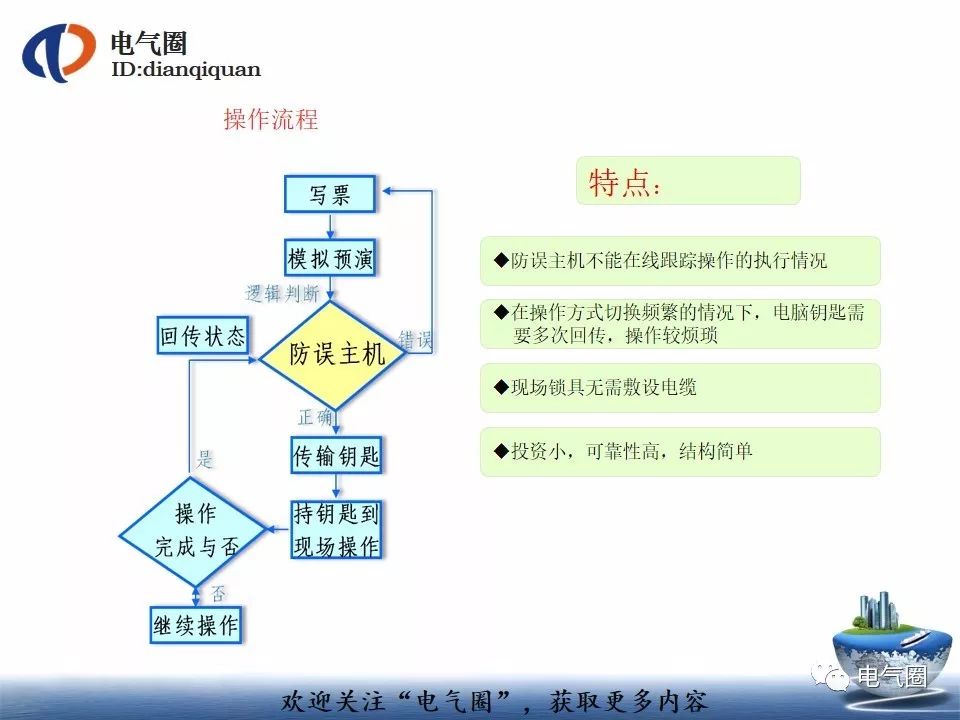

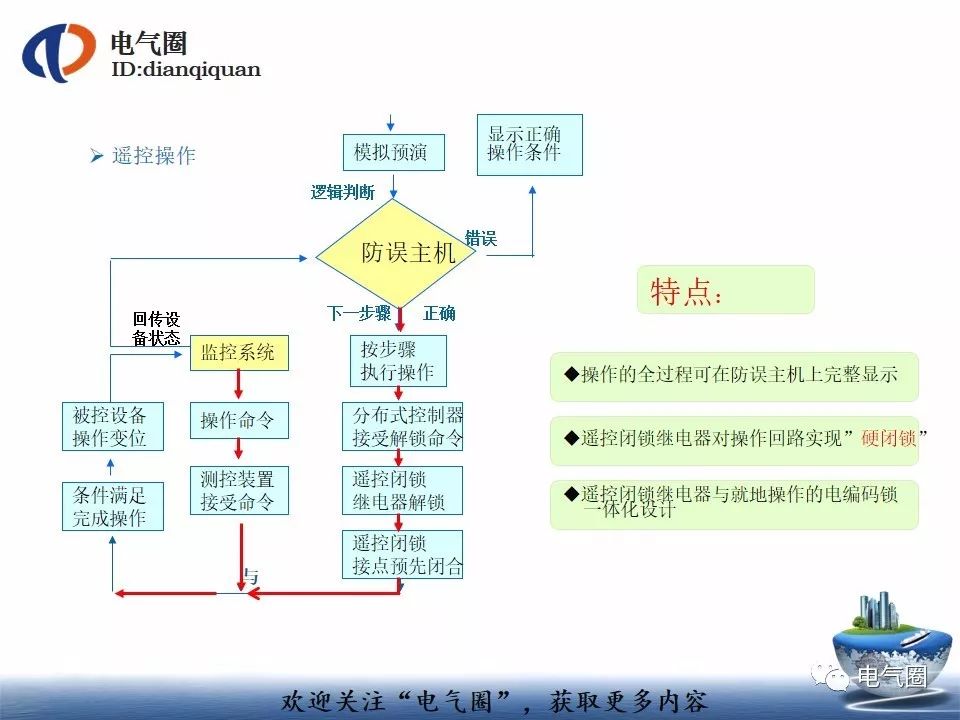

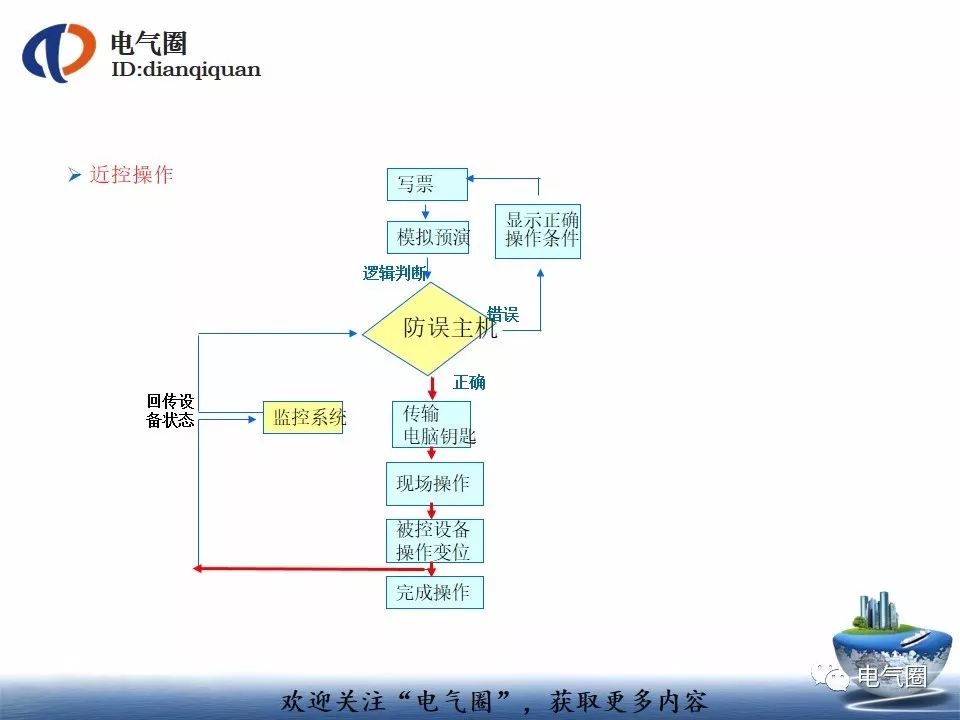

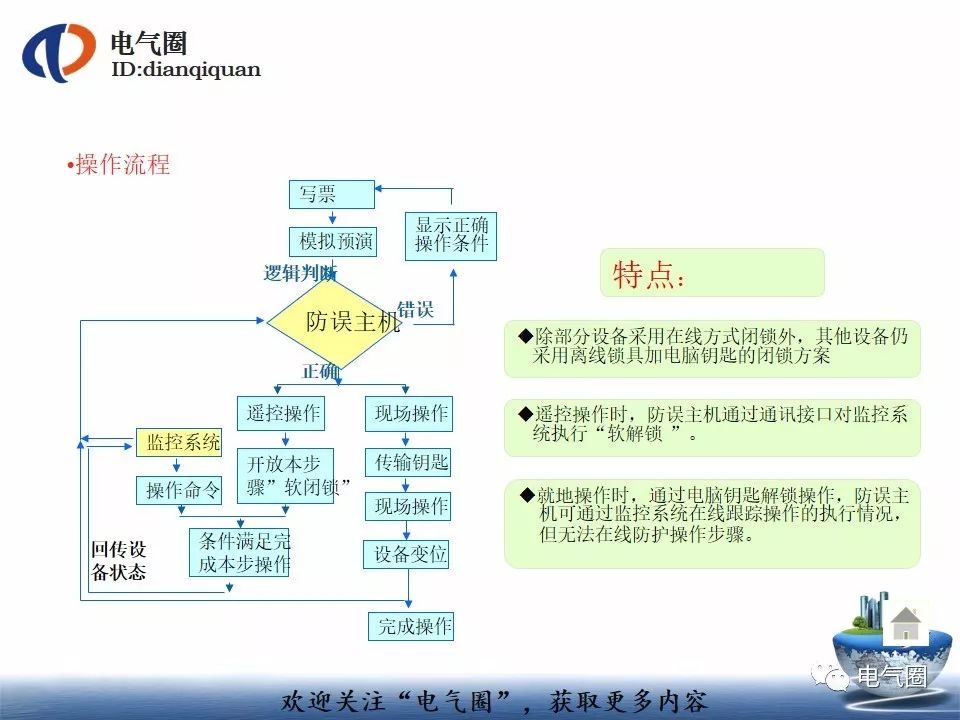

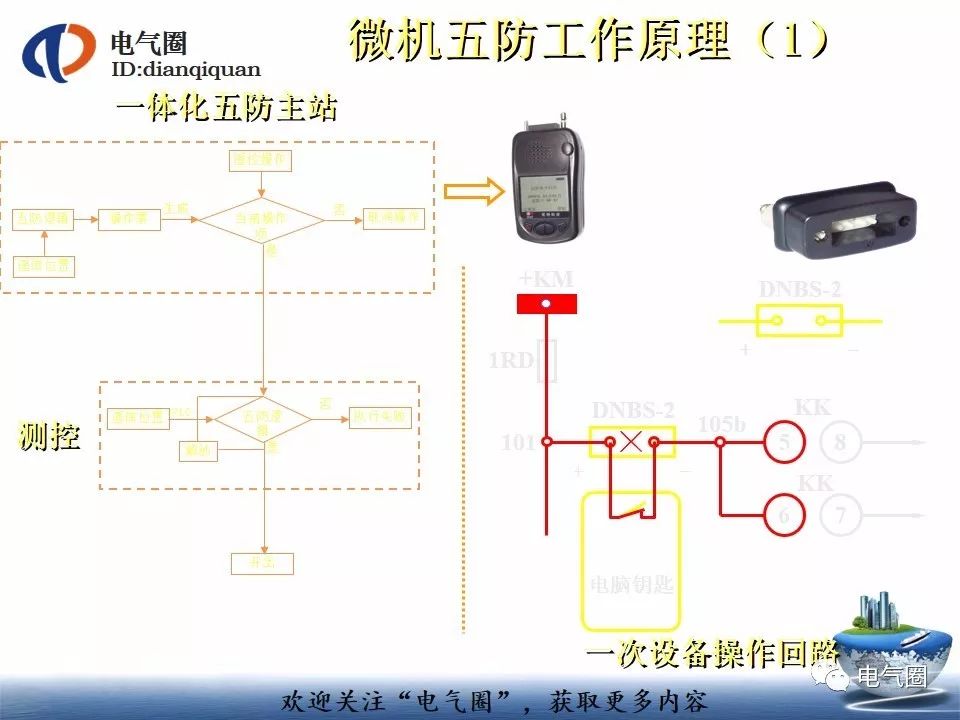

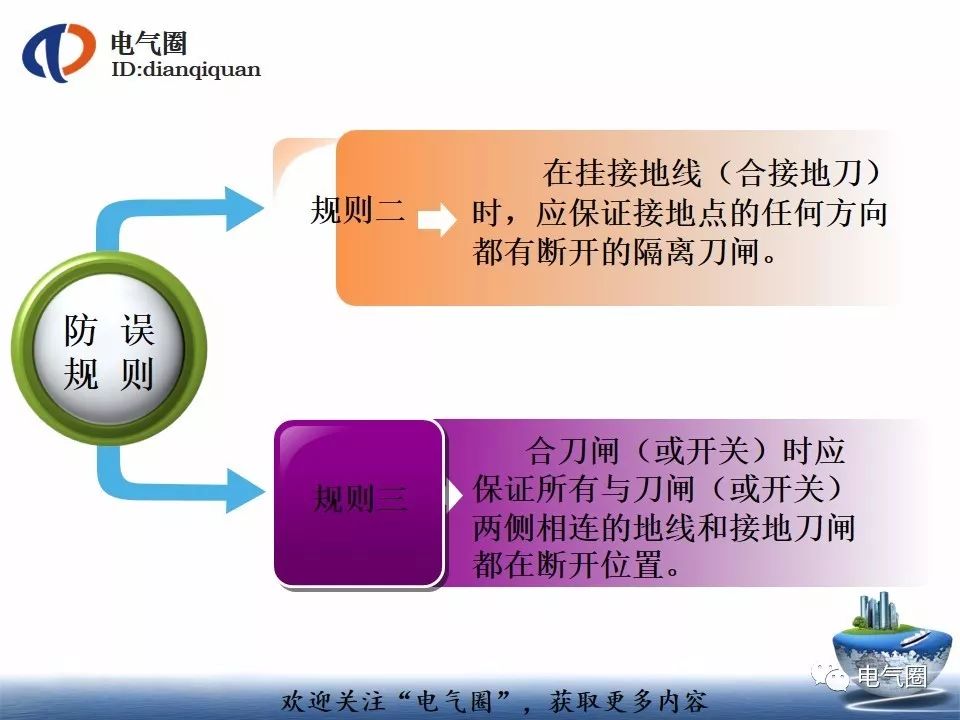

微机五防工作原理（1）

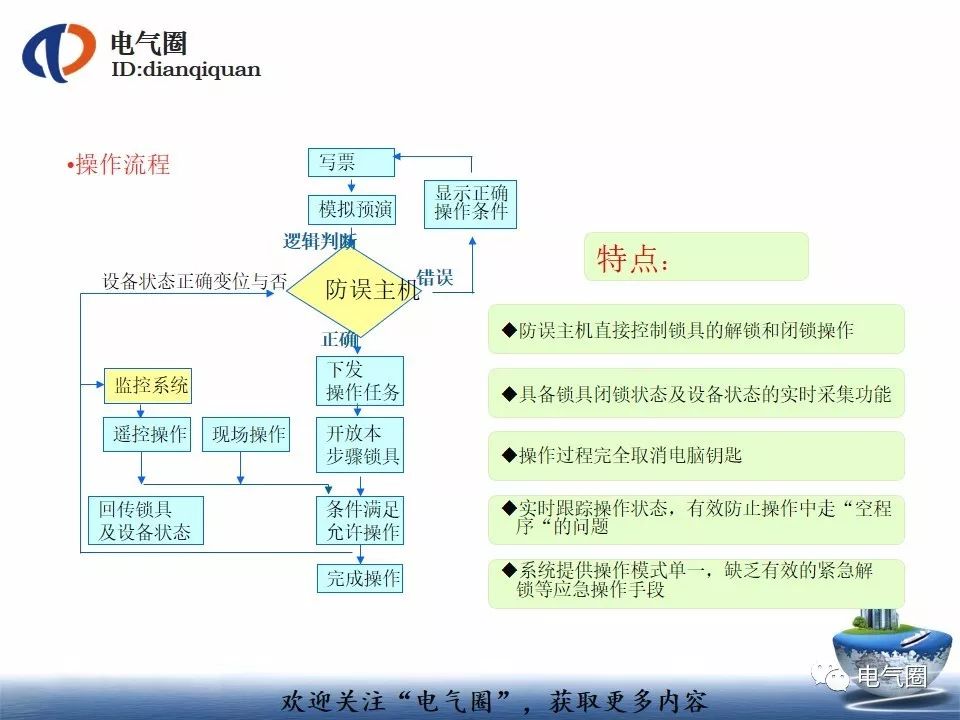

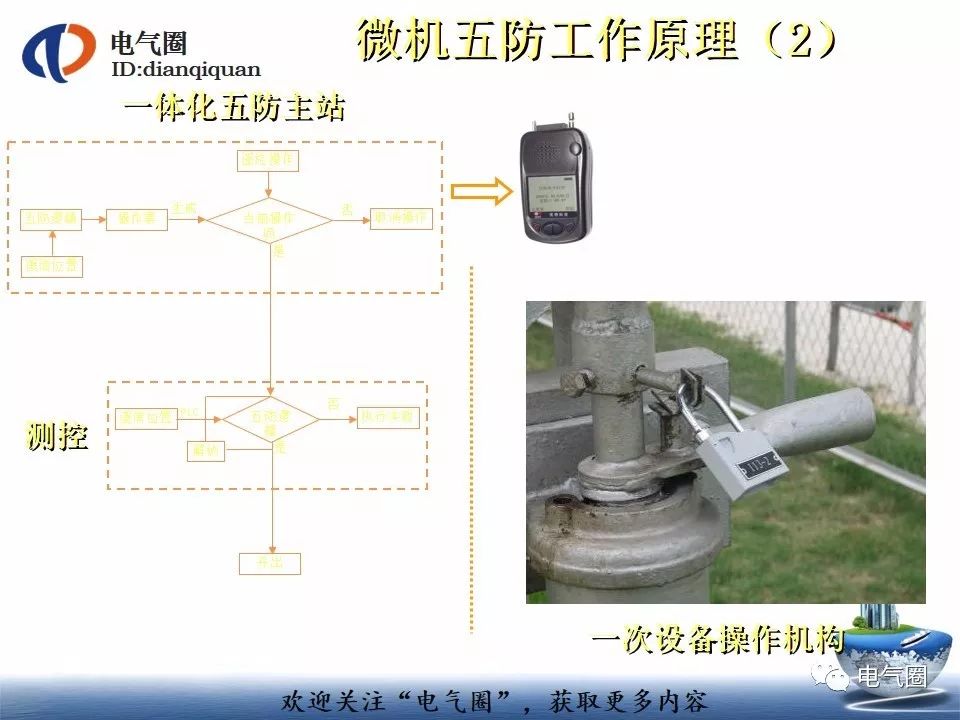

微机五防工作原理（2）

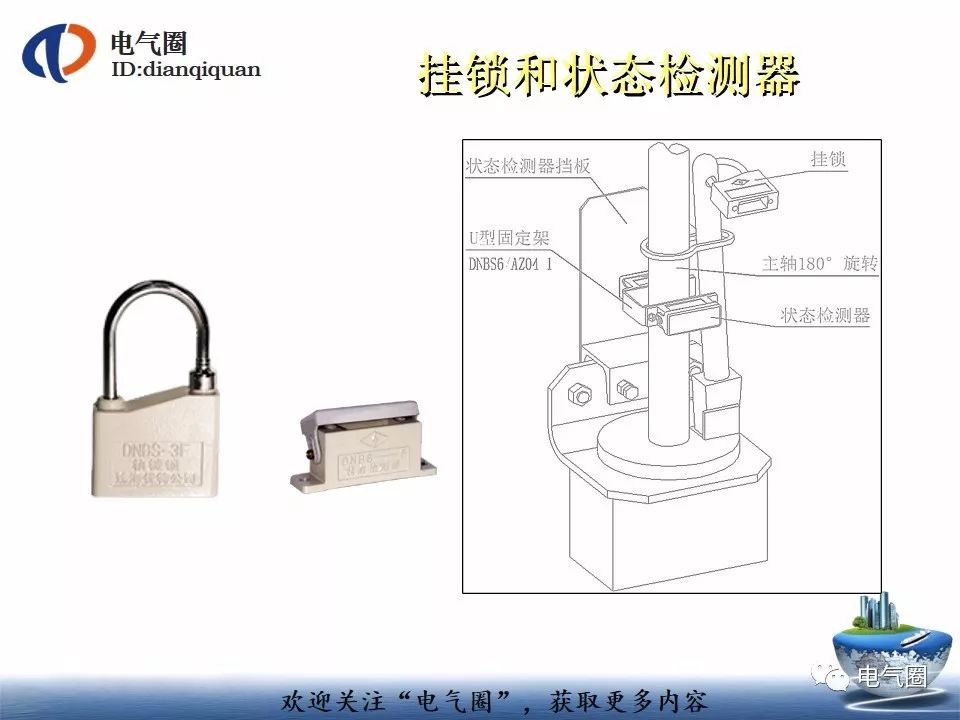

挂锁和状态检测器

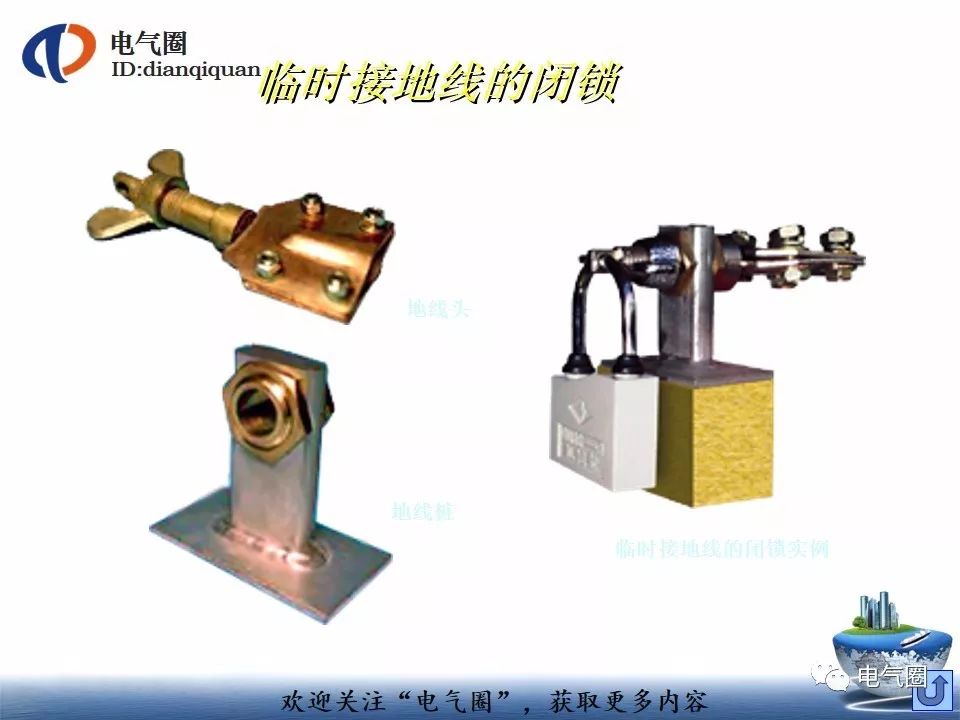

临时接地线的闭锁

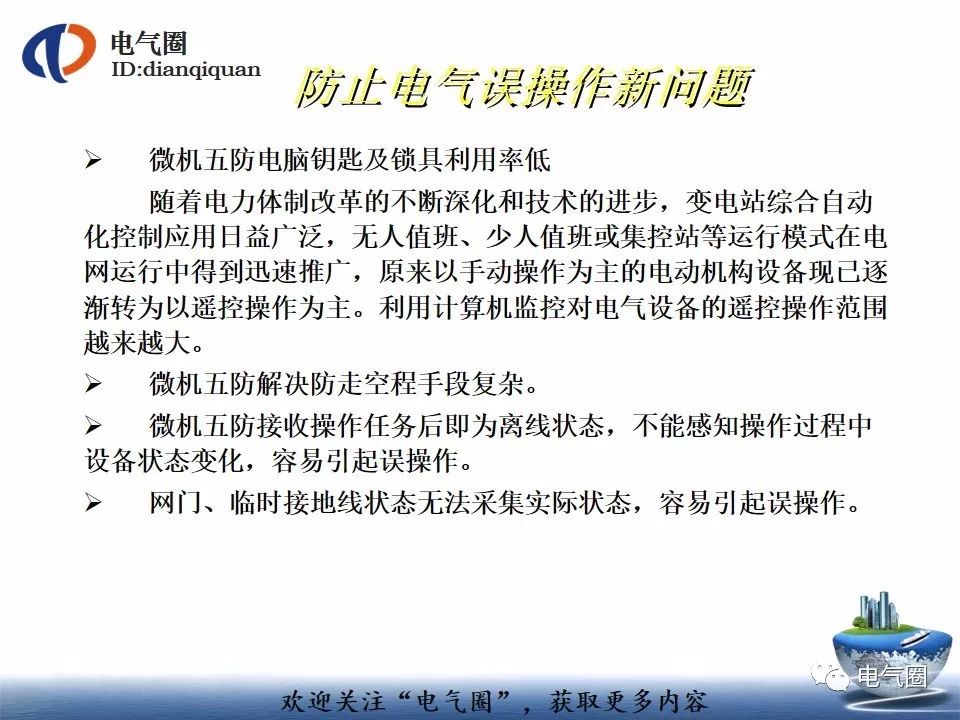

防止电气误操作新问题
