介绍一种基于最小二乘法的永磁同步电机参数辨识方法

永磁同步电机具有体积小、转动惯量低、结构简单等优点，被广泛应用于控制系统中。然而在实际应用过程中，控制系统会受到高温、负载等外界因素的影响，永磁同步电机的电感、转子磁链等参数会发生变化，导致系统振荡，影响实际控制效果。

因此精确的参数辨识是为了达到更好地控制效果的必要条件。目前常用的电机参数辨识方法有：卡尔曼滤波算法、最小二乘法、遗传算法、粒子群算法等。考虑到最小二乘法结构简单、易于实现的优点，本期采用基于最小二乘法的永磁同步电机参数辨识方法。基于对永磁同步电机的推导，采用定子电压等可测变量作为输入输出，辨识出电机的定子电阻及d、q轴电枢电感。

1、最小二乘法

最小二乘参数辨识方法可以解决线性时变系统、线性定常系统、含有噪声的线性系统等问题。常见的最小二乘法有：递推最小二乘法、遗忘因子递推最小二乘法、修正补偿最小二乘法等，这些方法均可以用于系统参数辨识中。

2、辨识模型的建立

永磁同步电机是一个非线性的多变量系统。在d、q旋转坐标下的电压方程为：

式中，iq和id分别为q、d的电流；uq和ud分别为q、d的电压；Rs、Lq、Ld分别为定子绕组的电阻和q、d轴的电感；Ψq、Ψd分别为q、d磁链的分量；ω为转子的电角速度。

将上述公式修改为最小二乘法的表达形式：

3、仿真实验

将S函数编写的参数辨识模块加入到永磁同步电动机控制系统模型中进行仿真实验。

function [sys,x0,str,ts]=mdlInitializeSizes   %系统的初始化

sizes = simsizes;

sizes.NumContStates  = 0;   %设置系统连续状态的变量

sizes.NumDiscStates  = 0;   %设置系统离散状态的变量

sizes.NumOutputs     = 1;   %设置系统输出的变量

sizes.NumInputs      = 3;   %设置系统输入的变量

sizes.DirFeedthrough = 1;   %如果在输出方程中显含输入变量u，则应该将本参数设置为1,输入不直接传到输出口

sizes.NumSampleTimes = 1;   % 模块采样周期的个数

                            % 需要的样本时间，一般为1.

                            % 猜测为如果为n，则下一时刻的状态需要知道前n个状态的系统状态

sys = simsizes(sizes);

x0  = [];            % 系统初始状态变量

str = [];                   % 保留变量，保持为空

ts  = [-1 0];                   % 采样时间[t1 t2] t1为采样周期，如果取t1=-1则将继承输入信号的采样周期；参数t2为偏移量，一般取为0

global  P_past2 theta_past2

P_past2 = 1e4 * eye(2,2);  %一般取1e4 - 1e10

theta_past2 = [0.0001; 0.0001];       %一般取一个极小的正实向量

function sys=mdlOutputs(t,x,u)   %产生（传递）系统输出

%初值的确定

lambda = 0.99;  %遗忘因子0-1

global   P_past2 theta_past2

xt = [u(1) u(2)];  %1*2 fait

y = u(3);

I = [1 0;0 1];

K = P_past2*xt'/(lambda + xt * P_past2*xt');   %2*1

P_new = 1/lambda*(I - K*xt) * P_past2;  %2*2

theta_new = theta_past2 + K*(y-xt*theta_past2);   %2*1

P_past2 = P_new ;

theta_past2 = theta_new;

sys(1) = theta_new(1);

function [sys,x0,str,ts] = Synchronous_demarcate(t,x,u,flag)

%此程序为辨识电机参数的定子电阻Rs, 永磁体磁通faif, dq轴电感L

switch flag

  case 0  %初始化

    [sys,x0,str,ts]=mdlInitializeSizes;

  case 2 %离散状态计算，下一步仿真时刻，终止仿真设定

    sys=[];%mdlUpdates(t,x,u);

  case 3  %输出信号计算

    sys=mdlOutputs(t,x,u);

  case {1,4,9}  %输出信号计算

    sys=[];

  otherwise

    DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag));

end

function [sys,x0,str,ts]=mdlInitializeSizes   %系统的初始化

sizes = simsizes;

sizes.NumContStates  = 0;   %设置系统连续状态的变量

sizes.NumDiscStates  = 0;   %设置系统离散状态的变量

sizes.NumOutputs     = 3;   %设置系统输出的变量

sizes.NumInputs      = 5;   %设置系统输入的变量

sizes.DirFeedthrough = 1;   %如果在输出方程中显含输入变量u，则应该将本参数设置为1,输入不直接传到输出口

sizes.NumSampleTimes = 1;   % 模块采样周期的个数

                            % 需要的样本时间，一般为1.

                            % 猜测为如果为n，则下一时刻的状态需要知道前n个状态的系统状态

sys = simsizes(sizes);

x0  = [];            % 系统初始状态变量

str = [];                   % 保留变量，保持为空

ts  = [0 0];                   % 采样时间[t1 t2] t1为采样周期，如果取t1=-1则将继承输入信号的采样周期；参数t2为偏移量，一般取为0

global  P_past theta_past

P_past = 1e4 * eye(3,3);

theta_past = [0;0;10000];

function sys=mdlOutputs(t,x,u)   %产生（传递）系统输出

%初值的确定

lambda = 1;  %遗忘因子， 选择不遗忘 0.8~1

global   P_past theta_past

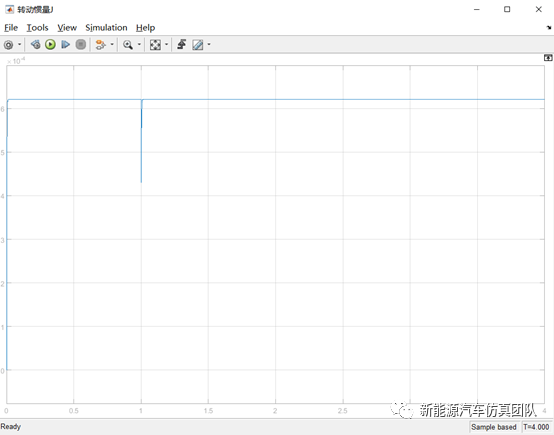

转动惯量参数辨识结果：

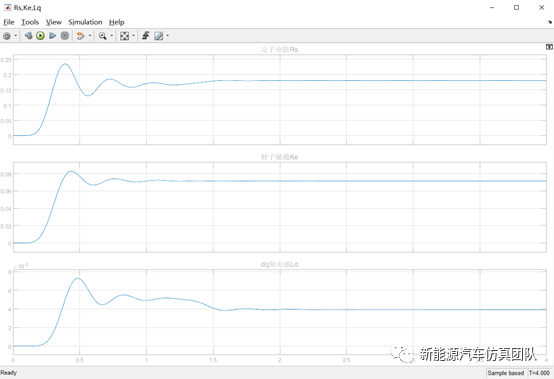

电磁电感参数辨识结果：

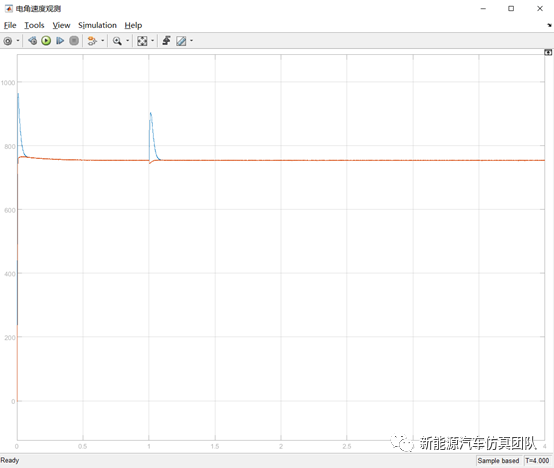

电角速度观测值：

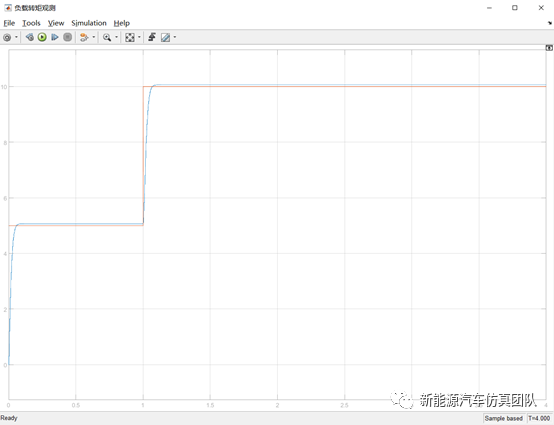

负载观测结果：

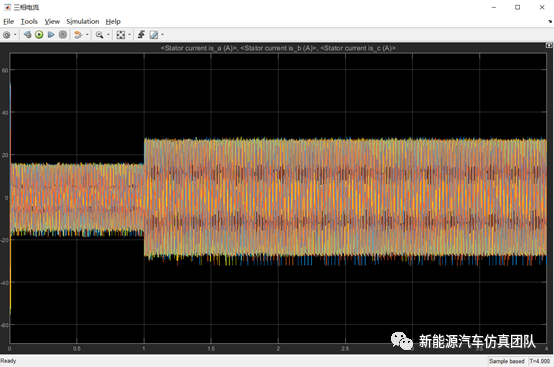

三相电流观测结果：

仿真结果表明，采用递推最小二乘法的参数辨识算法能够准确辨识出电机的电磁参数，能够很好地跟随电机参数的变化，具有快速的收敛性和良好的辨识结果。
