CS5466原理图及功能特征-电子工程世界

CS5466是一款高性能、低功耗、的，USB Type-C/DP1.4显示端口至HDMI 2.1转换器芯片。显示端口接收机支持高达32.4Gbps（HBR3，4通道）和HDMI发射机支持高达48Gbps（FRL，12G4Lane）。集成Power Delivery 3.0控制器处理Type-C用于USB电源管理和DisplayPort的CC接口模式输入。

CS5466 Type C/DP1.4 转HDMI2.1，支持USB3.0， CC/PD3.0

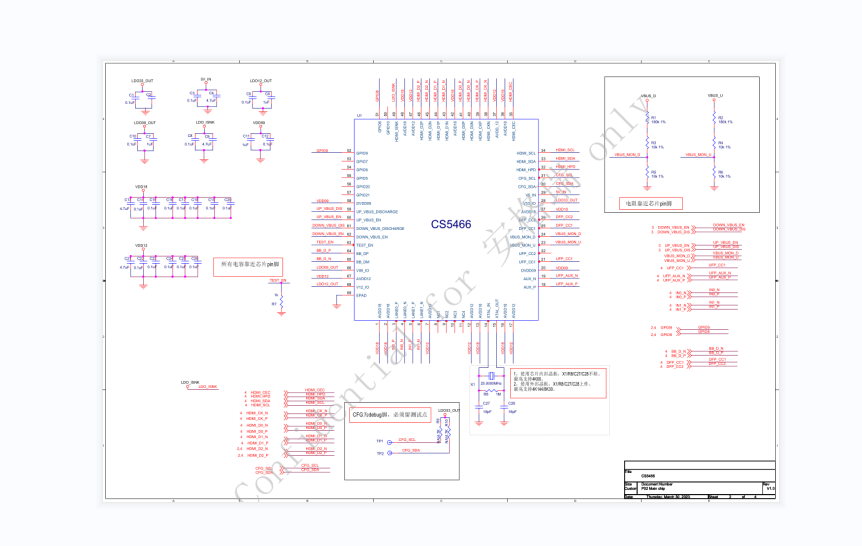

CS5466 设计Type-c to HDMI2.1_8K拓展坞方案原理图

功能特征

1、DP1.4 RX HBR3（8.1 Gbps）、HBR3、HBR2和HBR支持

2、支持DP到HDMI2.1的DSC直通

3、支持双PD/CC控制器

4、支持Billboard（USB全速）

5、音频提取

6、水平消隐扩展（HBE）

7、色彩空间转换器

8、支持前向纠错（FEC）

9、支持自适应同步/FreeSync/Gsync

CS5466也是一款可以将雷电3/4或者USB 4的Type-C/DP转接成HDMI 2.1 8K+PD3.0的高集成度芯片。支持输出HDMI 8K30（DSC Bypass）、USB 3.0/3.1、PD3.0，且支持双向PD3.0协议。
