一、定义与作用

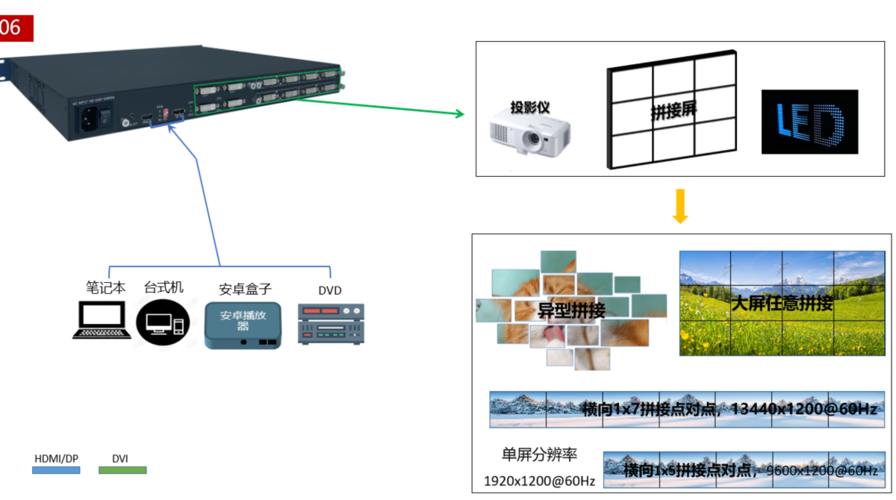

视频拼接控制器也称视频处理器，在液晶拼接屏中起了重要的作用,它是大屏拼接系统中的核心设备,但正如主机需要CPU一样，液晶拼接屏也同样需要一个类似CPU。

视频拼接控制器用于控制和管理多个视频信号的拼接和转换。它可以接受多个视频源，并将它们合并成一个输出信号，以实现视频切换、分屏显示和画面拼接等功能。

视频处理器通常具备HDMI接口，可以接收和输出HDMI信号。通过HDMI接口，视频处理器可以与各种设备连接，如电视、显示器、摄像机和音频接收器，以实现高质量的音视频传输和处理。

二、晶体性能要求

①高稳定：视频处理器需要一个准确和稳定的时钟信号来同步视频数据的处理和输出，这就需要使用晶振作为时钟源，提供准确的时钟频率，而选择差分振荡器具备强大的信号处理力，使其信号更为稳定和牢靠，具有很强的抗干扰能力。

②抗干扰（EMI）：差分晶振可以轻易的辨别小信号，且对外部电磁搅扰是高度免疫的，同时还可以精准且快速的解决双极信号。

③低抖动：晶振频率稳定性决定了时钟信号的准确性和高稳定性，可满足视频处理器的图像无延迟，无离散化，不丢帧，确保数据的精确处理和传输，使得显示屏具有优良的图像显示效果。

④耐高温：视频处理器由于使用场景的需求，需支持全天24小时持续工作，故对晶体元器件的工作有一定要求，至少满足工业级温度-40~85℃，具备优良的耐环境特性，在特殊环境依然能够持续稳定工作，且不易出现“温漂”现象。

三、应用案例分享：

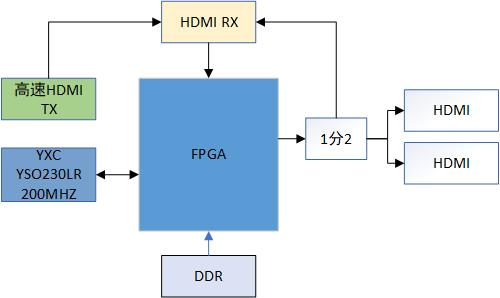

根据客户项目的设计方案，需选用频点为200MHz的3225/7050封装的差分晶振，要求耐高温、低抖动、抗电磁干扰，满足视频拼接处理器高速信号处理的要求。

①宽频率范围：频率范围覆盖13.5-200MHz，满足客户项目高频选型需求；

②高精度：全温范围内总频差±50ppm，高稳定性；

③耐高温：工业级温度 -40~＋85°，满足耐高温要求；

④宽电压范围：2.5-3.3V，兼容性强；

⑤低相噪差分信息：支持LVDS/LVPCECL/HCSL差分信号输出，低抖动0.1pS typ.，具有较强的抗干扰能力；

⑥封装尺寸齐全：提供2520/3225/5032/7050等不同封装，灵活满足选型要求

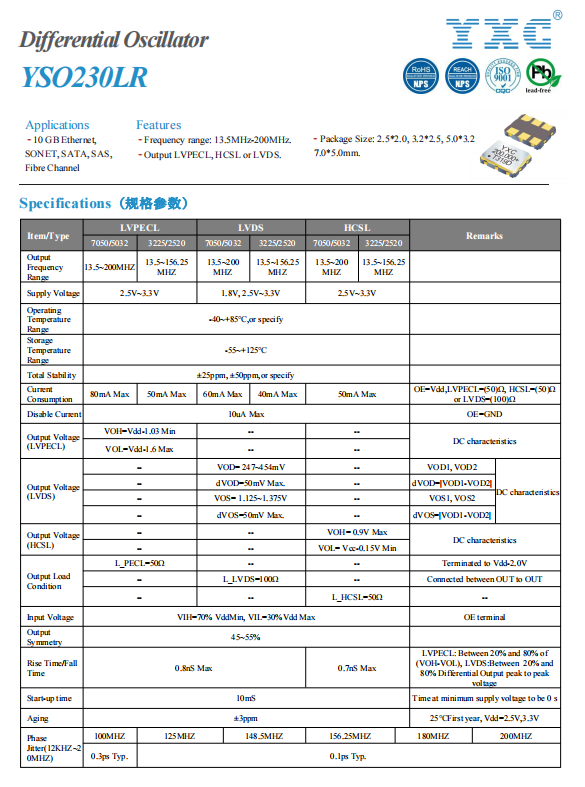

规格书附件如下：
