HDMI2.1 4x2 矩阵解决方案：NUVOTON/新唐 KM864807CH_A1ED 配MCU M032SIAAE_A2ED

KM864807CH的功能特征

1、 多协议双向定时器

KM864807CH是USB Type-C电缆的多协议双向定时器。我们提供了一种PC重定时器解决方案，可发送和接收高达40Gbps的数据。适用于配备USB的各种设备（PC、电缆、VR等）

2、 支持USB4向后兼容和外围设备标准

USB4R、 ThunderboltTM3、USB3.2、DisplayPortTM 2.0和DisplayPortTM Alt模式

3、 简化电路板设计

安装了能够抵消接收侧高达35dB的信号损耗的均衡器和能够抵消发射侧高达15dB的加重电路，以抵消基板造成的衰减并恢复信号。

因此，设备内的CPU和连接器可以自由布置，从而实现柔性板设计。

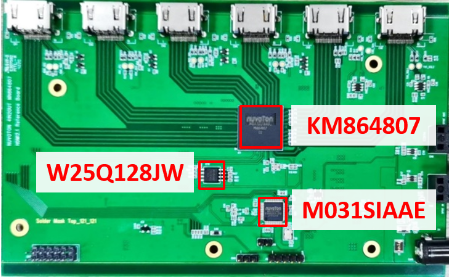

HDMI2.1 4x2 矩阵解决方案

HDMI2.1 4x2 矩阵解决方案基于新唐 KM864807 – HDMI2.1 芯片 和 M0 微控制器，支持 4 个 HDMI2.1 输入到 2 个 HDMI2.1 输出的端口切换。

借助新唐的解决方案，客户可以开发适用于各种应用的 HDMI2.1 板 (例如 AVR、Soundbar、矩阵、切换器、分配器)，以支持 8K 视频。

1、LSI 特点

（1）视频 – 8K @ 60Hz/ 4K @ 120 Hz

（2）动态 HDR/ VRR/ ALLM

（3）OSD 显示 (On-Screen Display)

（4）内置 eARC/ ARC 接收器

（5）音频剥离/ 嵌入

（6）Super Resolution 图像放大

2、方案特色

（1）成熟且经过市场验证的解决方案

（2）符合 HDMI2.1/ HDCP2.x 标准

（3）与市场设备高度兼容

（4）为快速硬件设计和制作提供参考原理图/ PCB 版图

（5）简单而可靠的 MCU 控制软件 (MCU: NuMicro®M031SIAAE)

（6）提供完整的源代码用于客制化

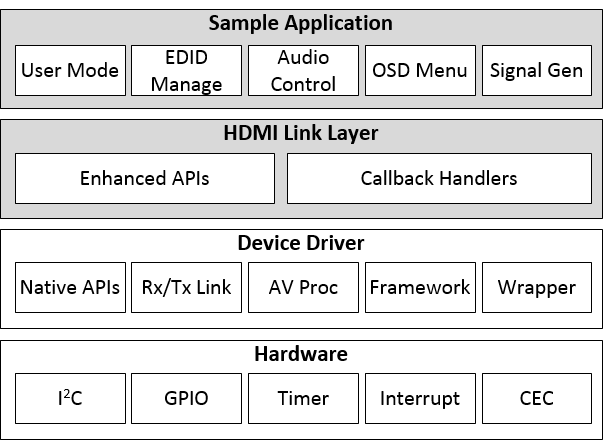

3、系统示意图
