2019年11月25日 | 汽车总线与诊断 | 如何使用流程脚本机制实现刷新

在汽车电子开发、测试和售后诊断中，我们经常需要对 ECU 进行固件升级，即“刷新”。

当前市面上的主流方案是通过硬编码的方式实现，但这种方式的缺点也显而易见：只有懂编程的工程师才能做，一般工程师无法胜任；当需要修改刷新流程的时候，刷新工具必须重新编译生成软件。这对于刷新工具的维护极为不便。

针对这一痛点，勤壮提供了一套通过脚本实现的方案。由于采用图形化配置界面，任何类型的工程师都可以轻松胜任；当需要修改的时候也只需修改脚本本身，无需重新编译生成整个软件，相比其他方案更方便、更灵活、更容易上手。

接下来我们按照步骤一一解析：

1. 如何配置脚本？

首先我们有必要了解下两个专有名词：刷新规范和 QzTitan。

刷新规范

刷新规范一般由整车厂制定，详细定义了刷新的具体步骤。一般分为刷新前、刷新中、刷新后。

刷新前：切换会话、安全访问等；

刷新中：34/36/37 服务执行具体刷新动作；

刷新后：完整性校验、兼容性校验等。

QzTitan

QzTitan 是一款简单易用的、图形化的、综合流程配置工具，文件后缀为 ttn 和 ttb。

QzTitan 可用于各种功能的开发，如刷新、IMMO 等，同时可用于基础软件测试用例的开发，如：诊断测试用例、NM 测试用例等，能够满足绝大多数汽车电子开发中的开发和测试场景。

由于使用图形化的配置方式，QzTitan 相比于使用硬编码具有更强的灵活性，使得非软件开发人员也能轻松使用。

流程由语句和语句之间的关系组成。语句采用基础加扩展的基本方式，软件预定义了一些常用的语句，如：If、delay、assign、math、service、sendmsg。若预定义语句无法满足要求，可以通过 usercall 机制调用外部自定义函数。

由于脚本文件是二进制的，所以可以在各种软硬件平台上使用。软件平台包括：windows、linux、无操作系统环境，硬件平台包括：PC、MCU 等。

用 Titan 实现刷新规范

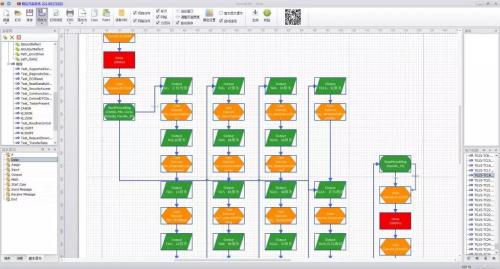

通过不同语句的组合形成一个刷新流程，下面以 1001 为例来说明如何配置服务：

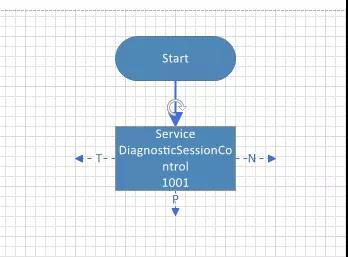

1. 从左侧选中 10 服务；

2. 拖放到中间的画布；

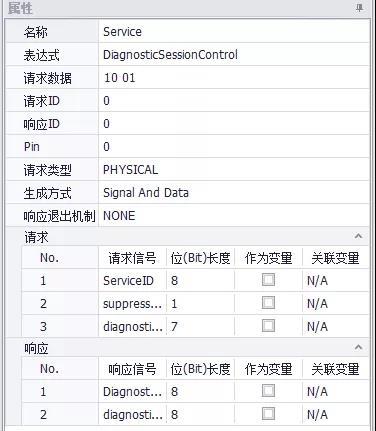

3. 在右侧属性窗口配置该服务的属性。

注意：1. 什么是 FastSA？SA 一般由两条服务组成：RequestSeed 和 ResponseKey，FastSA 指的就是这两条服务的组合。系统会自动根据配置调用 SADLL，计算 Key。2. 添加语句的方式：拖放。

ttn 与 ttb 的关系

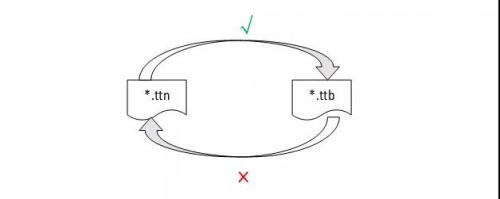

ttn 是 ttb 的源文件，ttn 可生成 ttb，ttb 不可以反向生成 ttn，所以需要注意保存 ttn。

2．如何执行脚本？

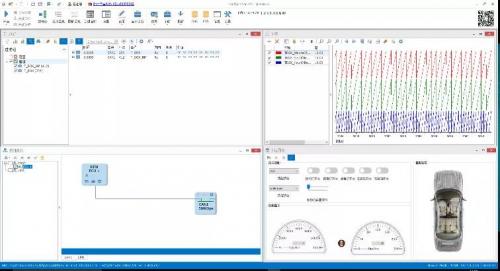

我们首先会用到 QzSaturn 这个工具，QzSaturn 是一款总线和诊断测试工具，是整个工具链中的主软件，文件后缀为：*.stn。

QzSaturn 的主要功能包括：报文监控、图形监控、总线记录与回放、全车诊断、工程面板、流程、诊断、刷新、网报报文发送等，覆盖了汽车电子开发与测试中最常用的功能。刷新是其功能之一。

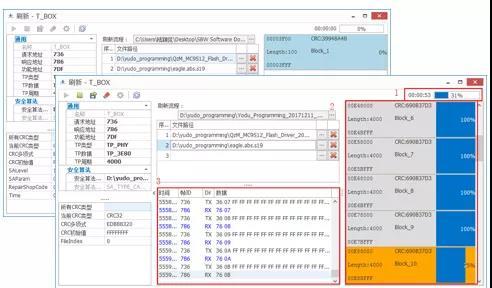

刷新步骤：

1. 导入 ttb 文件
将配置完成的脚本导入到 QzSaturn 刷新子窗口中。

2. 导入刷新数据文件
指的是要刷的数据文件，支持 HEX、S19 和 BIN。

3. 基本参数的配置
对 ECU 基本参数进行配置，如：RequestID、ResponseID。

4.SA 算法库的导入
刷新前一般需要解锁 SA，解锁算法由 SA 算法库实现。在 windows 平台的文件后缀为*.dll，DLL 本身的制作方法见下文。

5.CRC 配置
选择相应的 CRC 类型及相关信息，并点击按钮计算 CRC。

6. 开始刷新。

如何制作 SA 算法库？

本质是制作一个特定接口的动态链接库*.dll。

制作工具：Visual Studio 2015

开发语言：C/C++

接口函数：extern "C" __declspec(dllexport) UINT32 saturn_key_generate(
UINT8* p_seed,
UINT32 seed_length,
UINT32 level,
UINT8* param,
UINT8* p_key,
UINT32 key_length,
UINT32& key_size)

参数说明：

P_seed:Seed
Seed_length:Seed 长度，一般为 4；
Level:SA level. 以 2701 为例，应填 01
Param:用户自定义
P_key：Key Buffer,用于存储函数返回的 Key
Key_length:Key Buffer 的指定长度，
Key_size:Key 实际长度，一般跟 Seed 长度一致

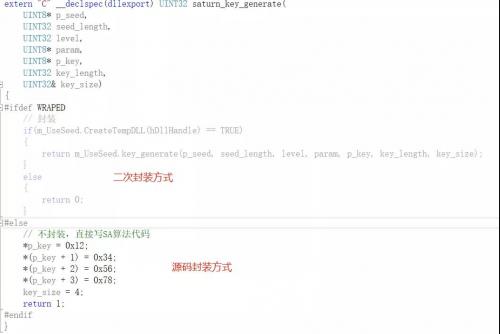

两种方式：源码封装方式、二次封装方式。

源码封装方式：直接在图示位置写代码实现 SA 算法。

二次封装方式：在图示位置调用外部算法库。一般用于整车厂需要对算法保密的场景。

通过以上操作，可以实现适应不同场景、灵活和高效的刷新。
