2022年10月13日 | 51单片机基础之矩阵键盘4X4

原理：

16个键盘，通过八个引脚就可以控制，高四位控制行，低四位控制列。

代码：

#include

#define SMG P0 //宏定义数码管

#define KEY P1 //宏定义矩阵键盘

typedef unsigned char u8;

typedef unsigned int u16;

u8 sum; //定义一个全局变量，用来保存按键的值

u8 SMG_Code[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0xff};  //数码管显示的内容

void delay(u16 i)

{

while(i--);

}

void KEY_J(void) //矩阵键盘函数

{

u8 a=0; //定义了一个局部变量

KEY=0x0f; //当我定义0x0f，意味着我就开始了列扫描，从高位到底位

if(KEY!=0x0f) //之前定义了KEY=0x0f,如果有变化，那应该是有按键被按下

{

delay(1000);//正常消抖

if(KEY!=0x0f)

{

switch(KEY)//这里就有意思了，因为这里要判断哪一列按键被按下，按键一边是低电平，连通之后，高电平会被拉低，所以引脚会变成低电平，对应找出来就知道是哪一列

{

case 0x07:sum=1;break;

case 0x0b:sum=2;break;

case 0x0d:sum=3;break;

case 0x0e:sum=4;break;

}

KEY=0xf0; //列扫描完毕，现在开始行扫描

switch(KEY)//按照顺序，被按下的引脚会变成低电平，依次来判断哪一行被按下。

{

case 0x70:sum=sum;break; //第一行得到的数就是第几列

case 0xb0:sum=sum+4;break;//第二行得到的数就是第几列加4，后面每加一行，数加4。

case 0xd0:sum=sum+8;break;

case 0xe0:sum=sum+12;break;

}

}

}

//不加也可以，但是加了更加稳定

while((a<50)&&(KEY!=0xf0)) //检测按键松手检测，就是说当你一直按着这个按键，超过0.05秒会进行下一次执行，或者你松开也执行下面的。

{

delay(100);

a++;

}

}

void main(void)

{

while(1)

{

KEY_J(); //调用矩阵键盘函数

SMG=SMG_Code[sum]; //数码管显示

}

}

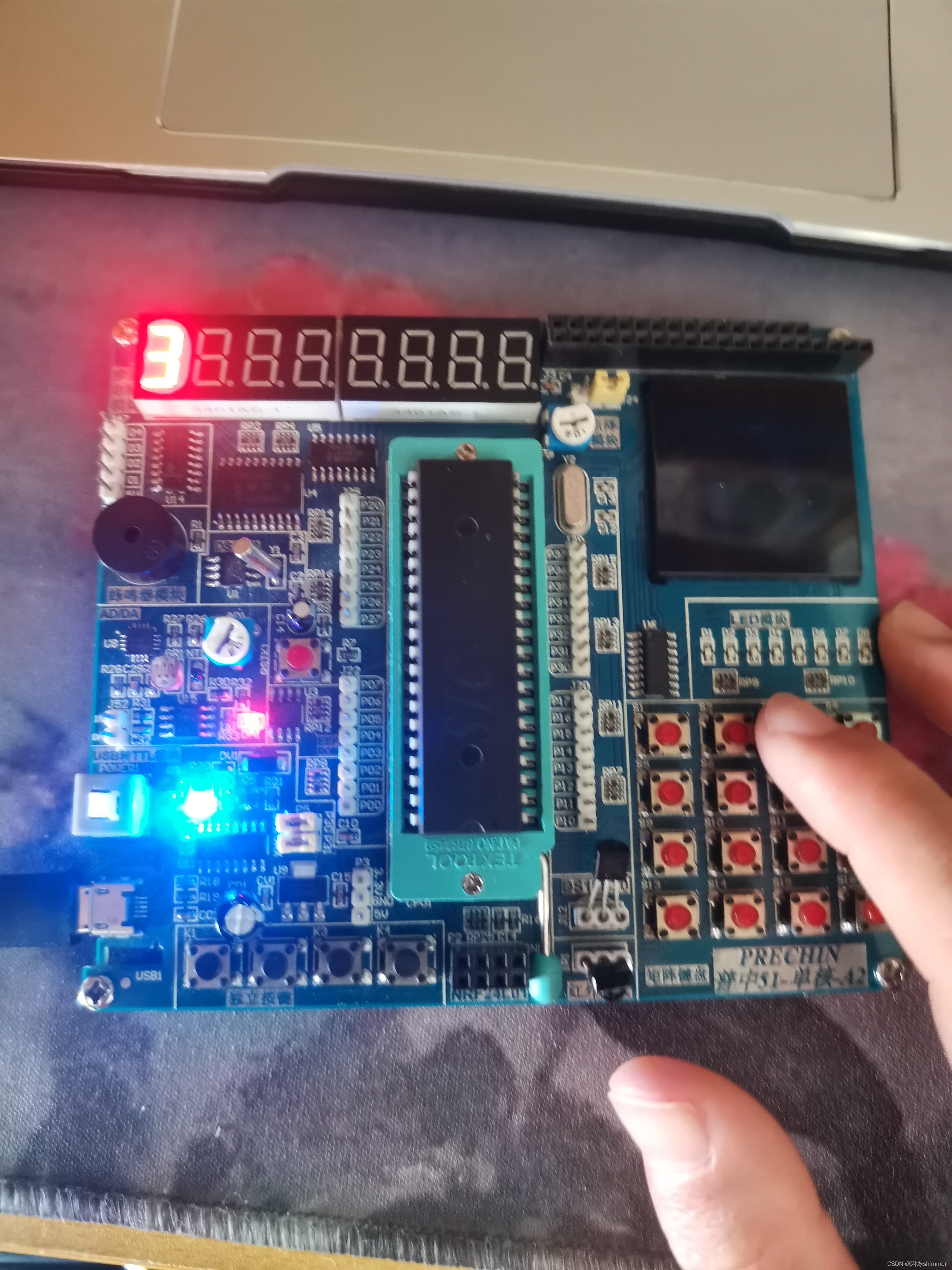

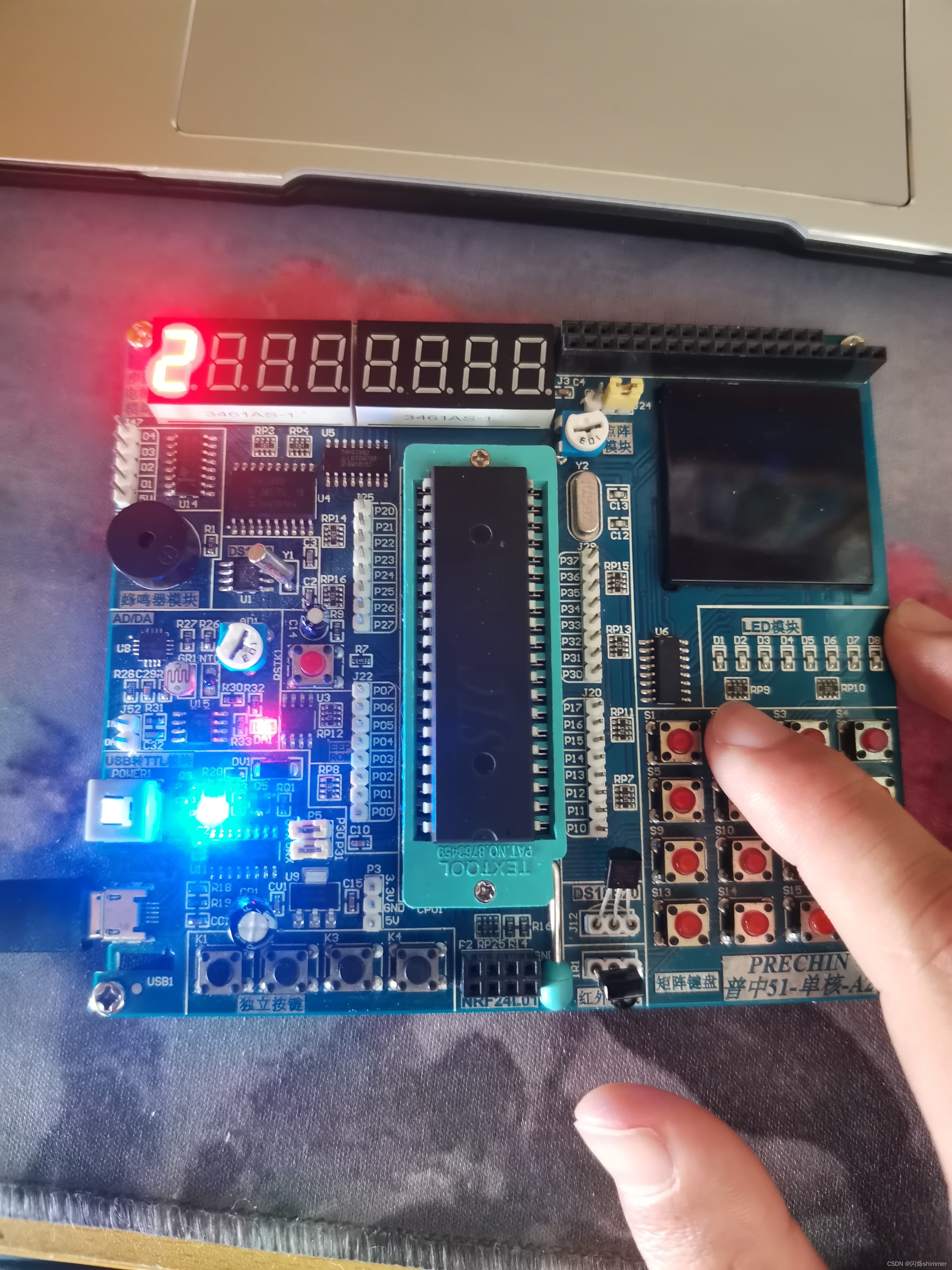

运行结果：

按一个对应的显示一个。
