2022年09月23日 | MSP430学习总结(二)——GPIO

一、MSP430 Digital I/O概述

MSP430的Digital I/O中文名称叫做数字IO，我觉得和STM32的GPIO类似。MSP430F5529共有11个IO port ，每组port共有8个IO端口（0：7）。其中P1和P2两组IO具有外部中断功能。 IO端口的输入输出功能是永恒的主题，下面就来介绍一下MSP430的IO端口配置。

二、Digital IO的配置

1. 输入功能

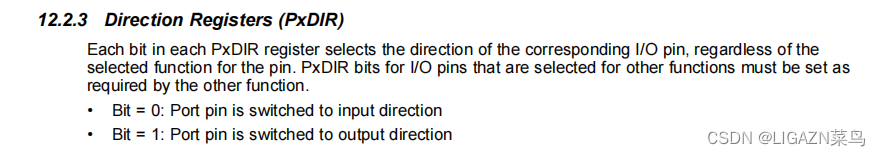

1.1方向寄存器

这是一个非常重要的寄存器，用于选择IO端口是输入还是输出。

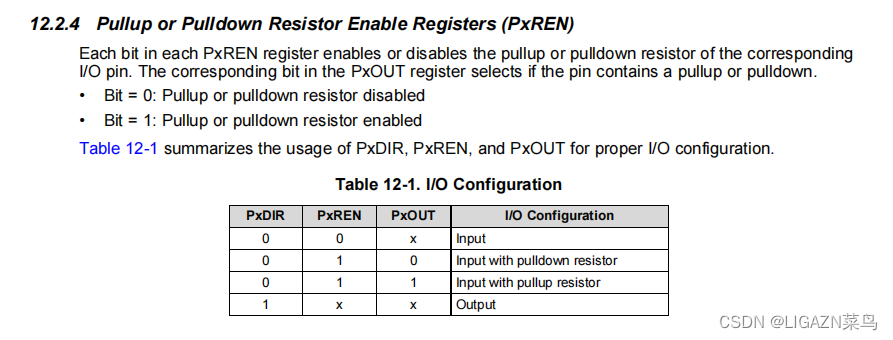

1.2上拉/下拉使能寄存器

当涉及到输入。那肯定离不开上拉输入和下拉输入，上图表明，通过方向寄存器和输出寄存器以及上下拉使能寄存器可以把IO端口配置成上拉和下拉数额u以及普通的输入（浮空输入）.

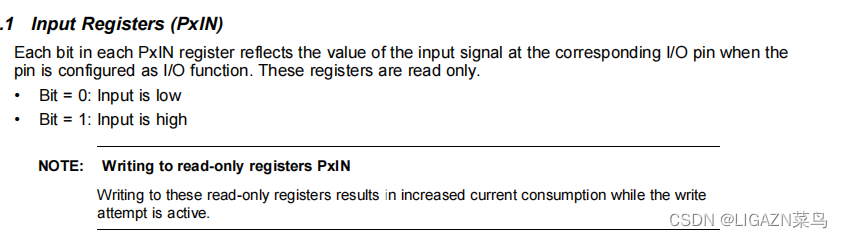

1.3输入状态寄存器

在这个输入状态寄存器中，我们可以读取这个寄存器中的值，来查看输入的是高电平还是低电平

2. 输出功能

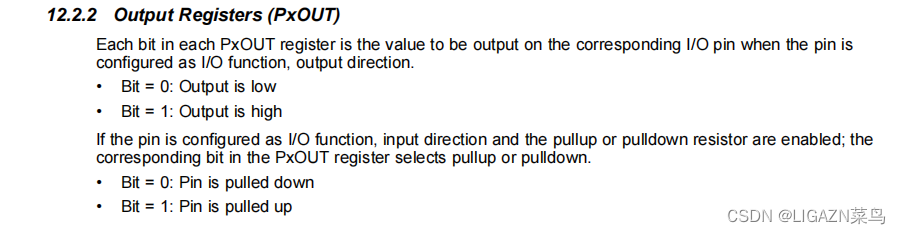

2.1输出寄存器

我们可以通过设置这个寄存器的值来输出高低电平

下面给出一段IO端口的代码，这段代码设置成IO输出模式，并输出低电平

void LED0_GPIO_Config(void)

{

     P1DIR|=BIT0;             //P1.0-P1.5方向为输出，BITX的定义在msp430.h

     P1OUT&=~BIT0;

}

三、外部中断

外部中断是IO端口的一个很重要的功能，下面就直接上代码，通过代码来学习外部中断的配置方法

    P2IE  |= BIT3;//使能外部中断,P2.3

    P2IES &=~ BIT3; //上升沿

    P2IFG &= ~ BIT3;

    P2REN |= BIT3;

    P2OUT &=~BIT3;

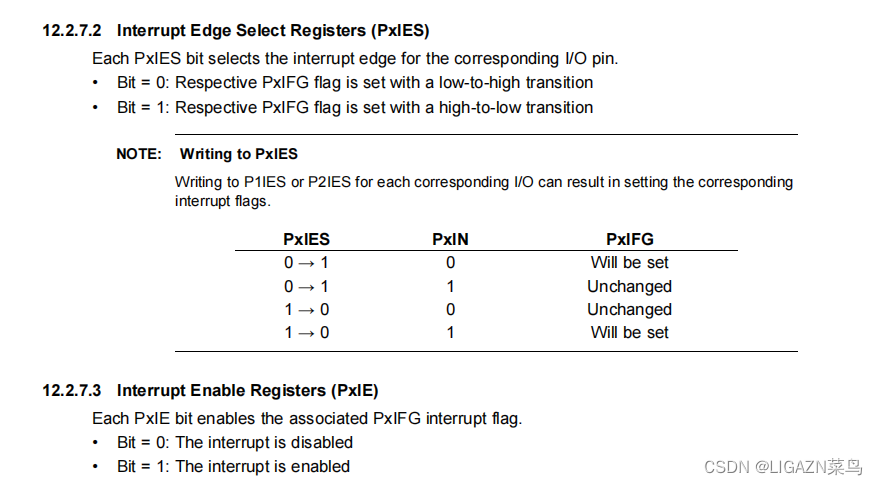

其中涉及到的寄存器有中断使能寄存器和中断触发边沿寄存器

四、总结

关于MSP430 IO端口部分就写到这里，以后有更深刻的理解会加上去。
