什么是位带操作
某块存储区域（如SRAM）支持位带操作就被称为位带区，这个位带区中的地址除了可以像普通的 RAM 一样使用外，它们还都有自己的“位带别名区”，位带别名区把每个比特膨胀成一个 32 位的字。当你通过位带别名区访问这些字时，就可以达到访问原始比特的目的。
2.位带别名映射方法
以STM32的SRAM的位带区举例，说明位带别名的映射规则

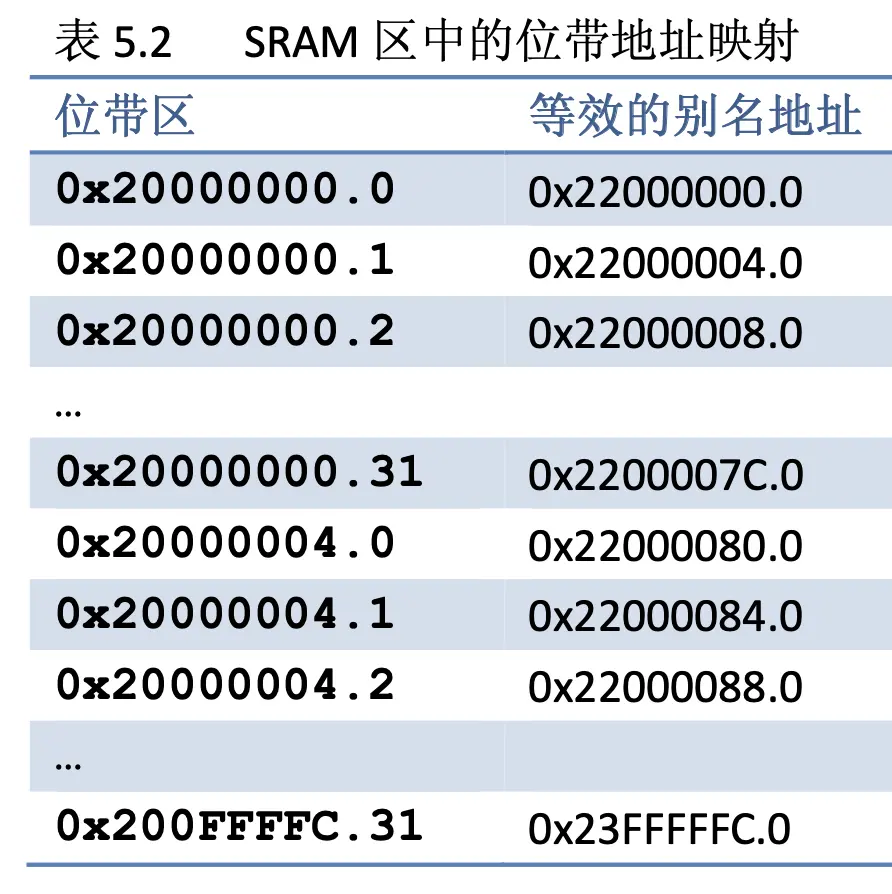

对于 SRAM 位带区的某个比特，记它所在字节地址为 A,位序号为 n(0<=n<=7)，则该比特在别名区的地址为:
AliasAddr= 0x22000000+((A‐0x20000000)8+n)4 =0x22000000+ (A‐0x20000000)32 + n4
实例

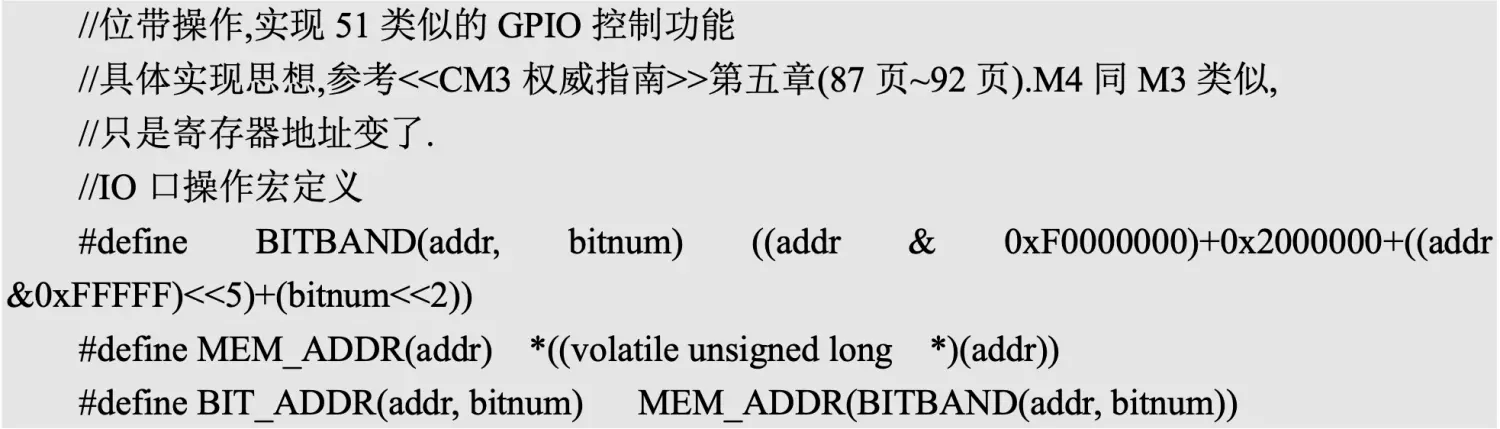

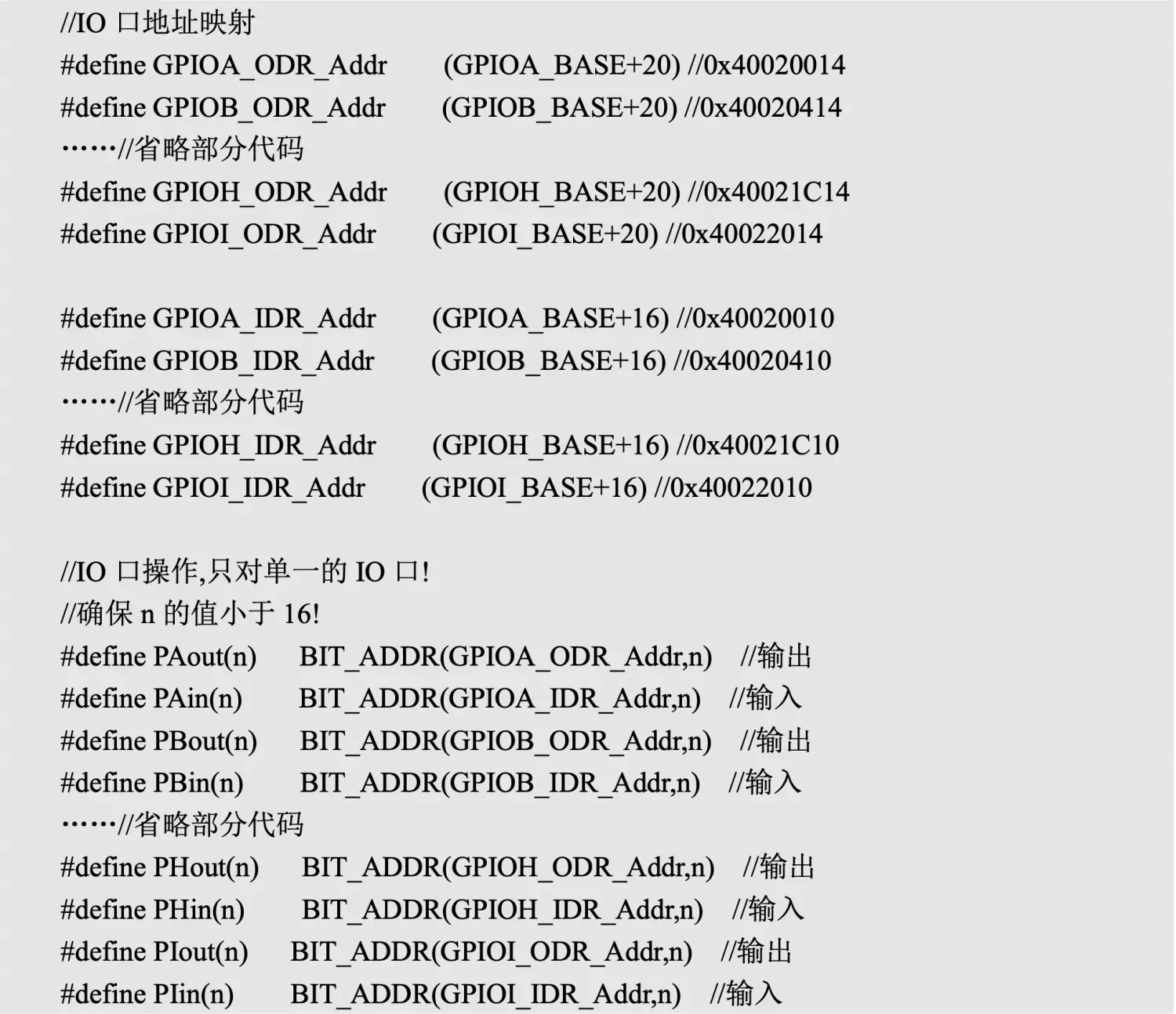

有了上面的代码，我们就可以像 51/AVR 一样操作 STM32 的 IO 口了。比如，我要 PORTA 的第七个 IO 口输出 1，则可以使用 PAout(6)=1;即可实现。我要判断 PORTA 的第 15 个位是否等于 1，则可以使用 if(PAin(14)==1)...;就可以了
