一、SysTick简介

SysTick —系统定时器是属于 CM3 内核中的一个外设，内嵌在 NVIC 中。系统定时器是一个 24bit 的向下递减的计数器，计数器每计数一次的时间为 1/SYSCLK，一般我们设置系统时钟 SYSCLK 等于 72M。当重装载数值寄存器的值递减到 0 的时候，系统定时器就产生一次中断，以此循环往复。
因为 SysTick 是属于 CM3 内核的外设，所以所有基于 CM3 内核的单片机都具有这个系统定时器，使得软件在 CM3 单片机中可以很容易的移植。系统定时器一般用于操作系统，用于产生时基，维持操作系统的心跳。

二、新建工程

1. 打开 STM32CubeMX 软件，点击“新建工程”

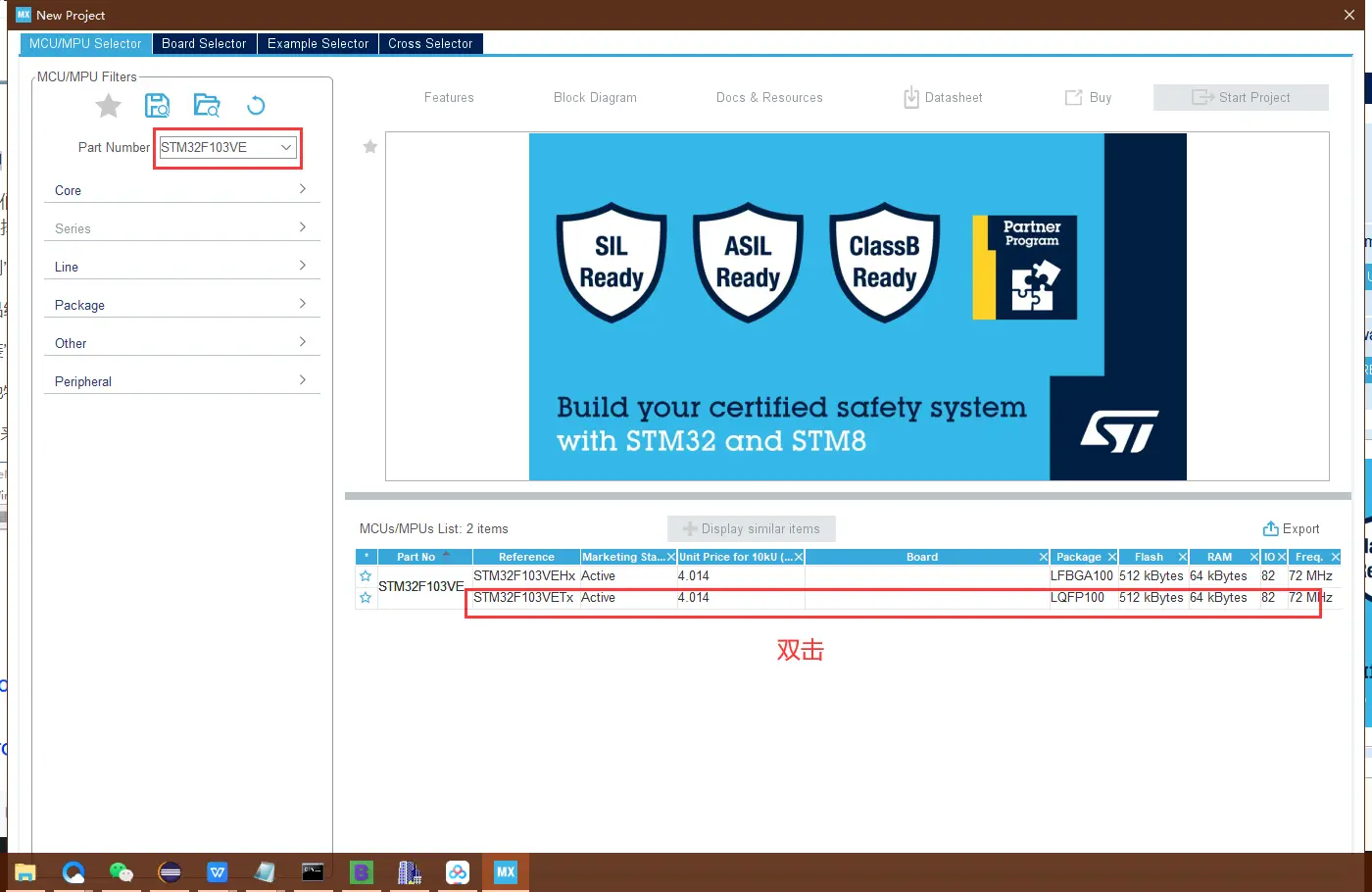

2. 选择 MCU 和封装

3. 配置时钟

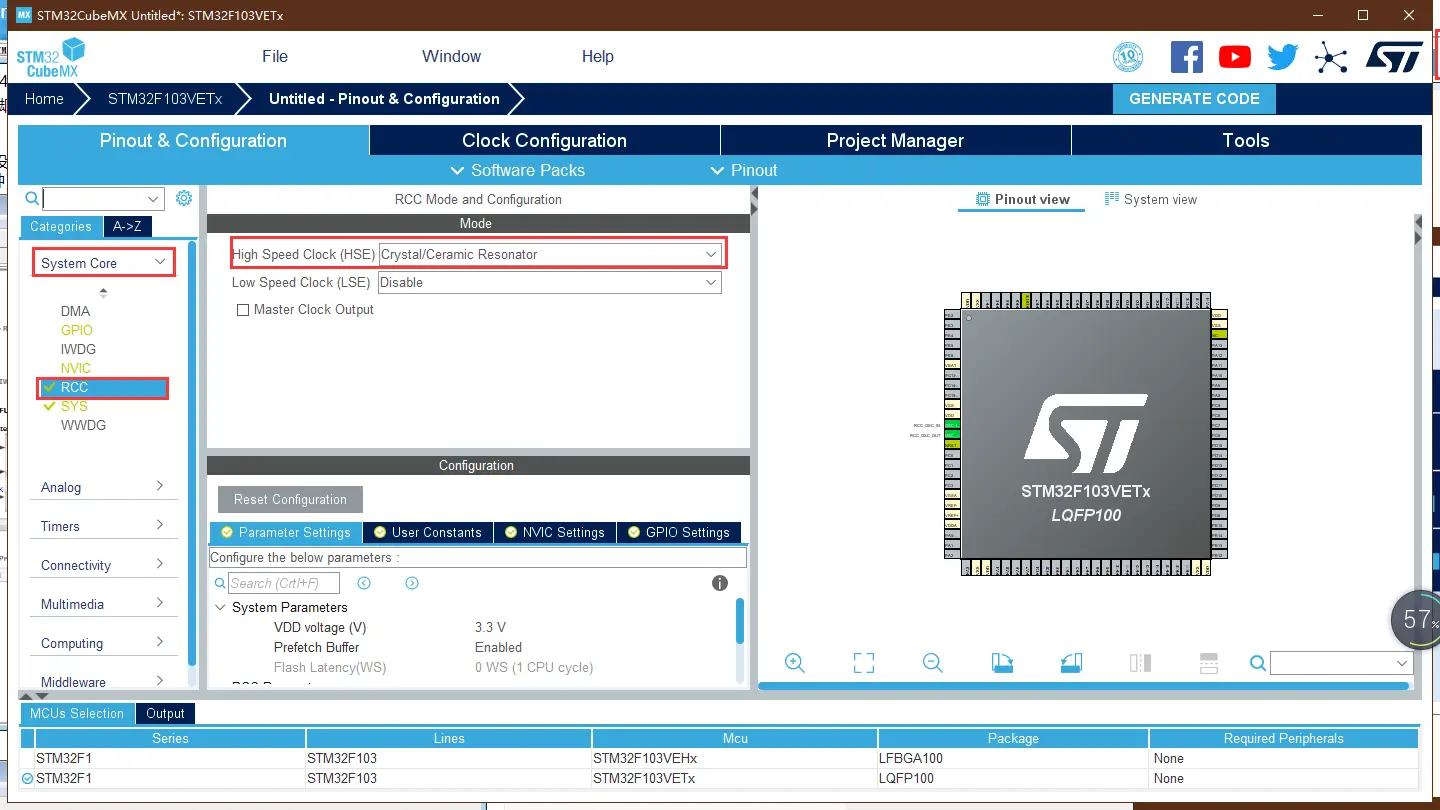

RCC 设置，选择 HSE(外部高速时钟) 为 Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

选择 Clock Configuration，配置系统时钟 SYSCLK 为 72MHz
修改 HCLK 的值为 72 后，输入回车，软件会自动修改所有配置

4. 配置调试模式
非常重要的一步，否则会造成第一次烧录程序后续无法识别调试器

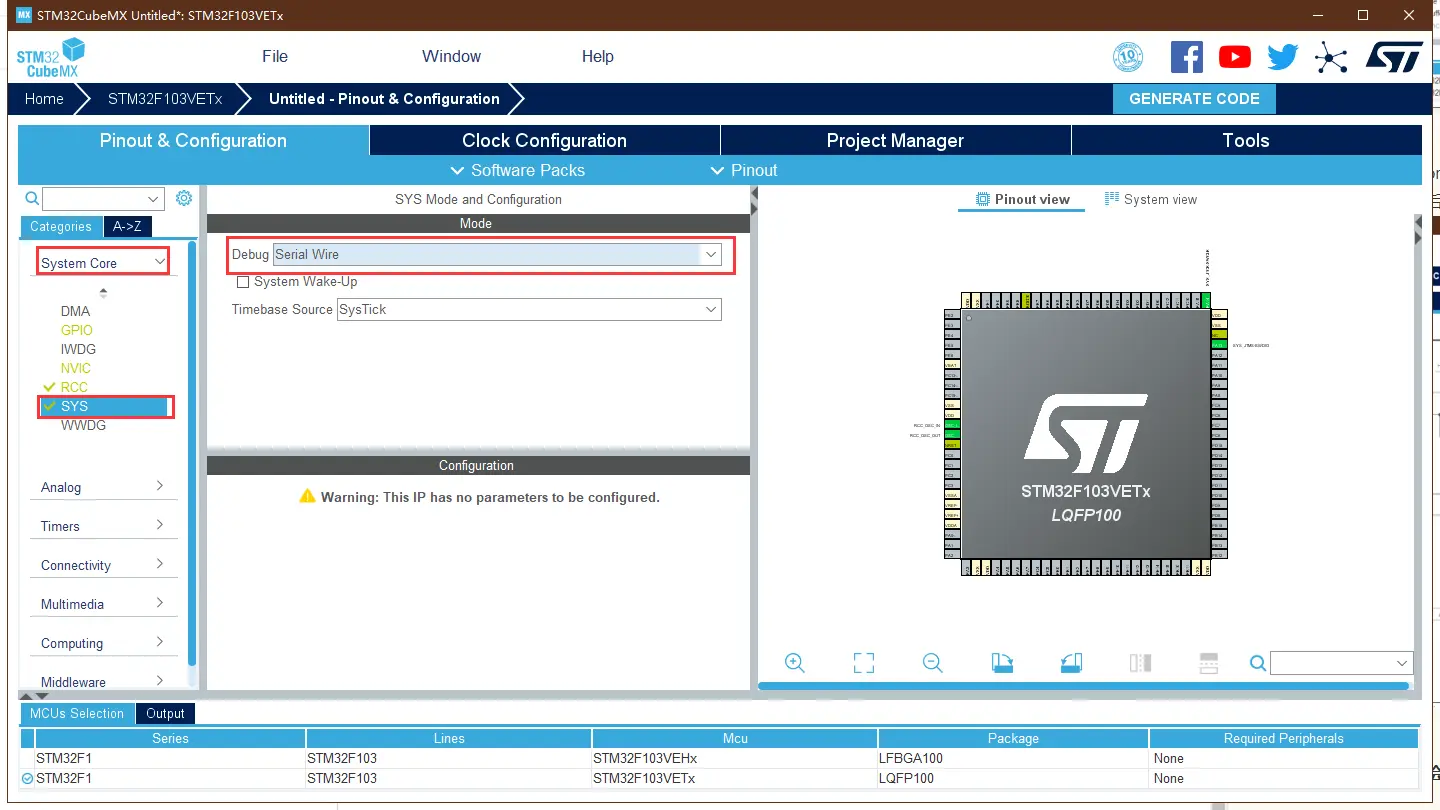

SYS 设置，选择 Debug 为 Serial Wire

5. 配置GPIO
GPIO 设置，在右边图中找到 LED 灯对应引脚，选择 GPIO_Output，输出低电平点亮，可以添加自定义标签

6. 生成代码

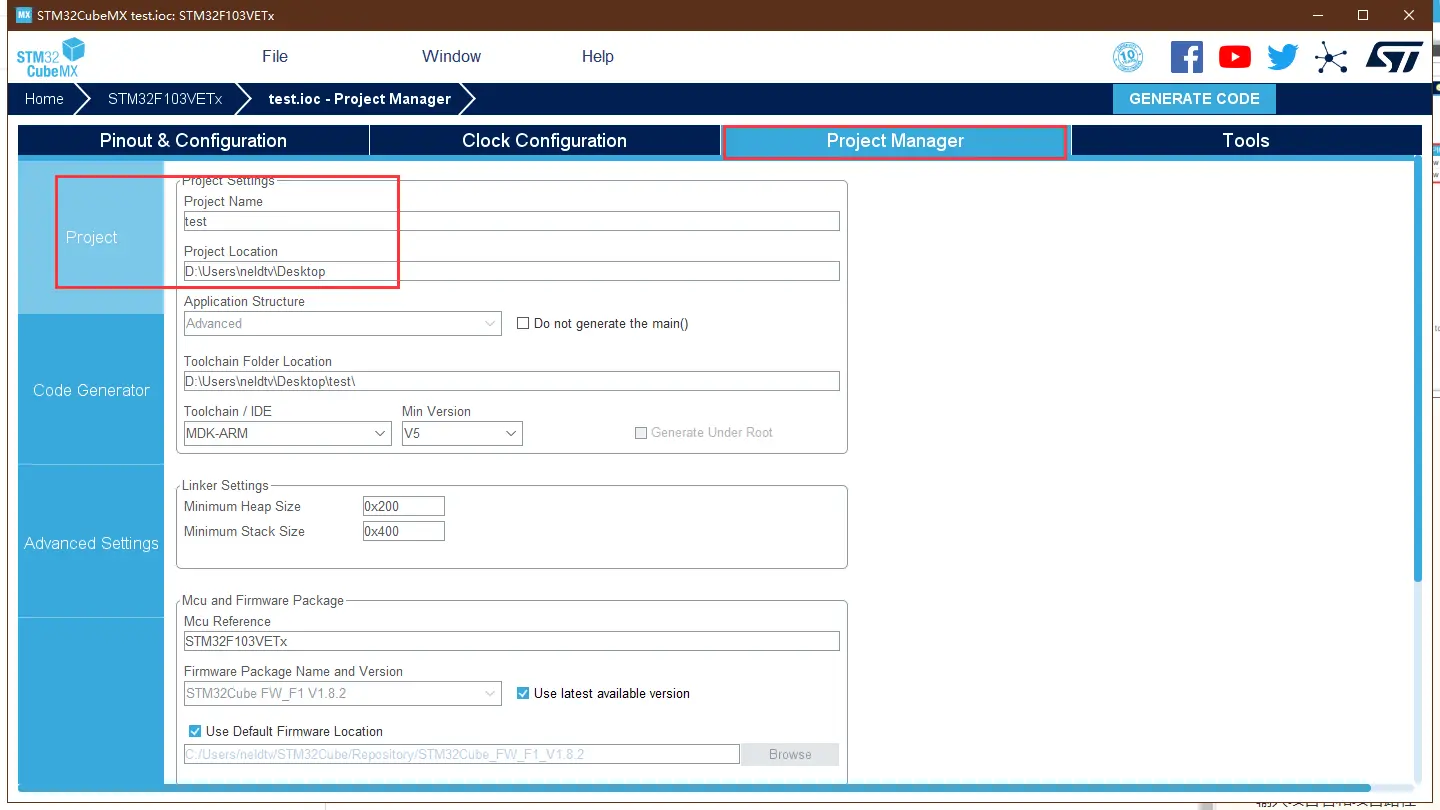

输入项目名和项目路径

选择应用的 IDE 开发环境 MDK-ARM V5

每个外设生成独立的 ’.c/.h’ 文件
不勾：所有初始化代码都生成在 main.c
勾选：初始化代码生成在对应的外设文件。如 GPIO 初始化代码生成在 gpio.c 中。

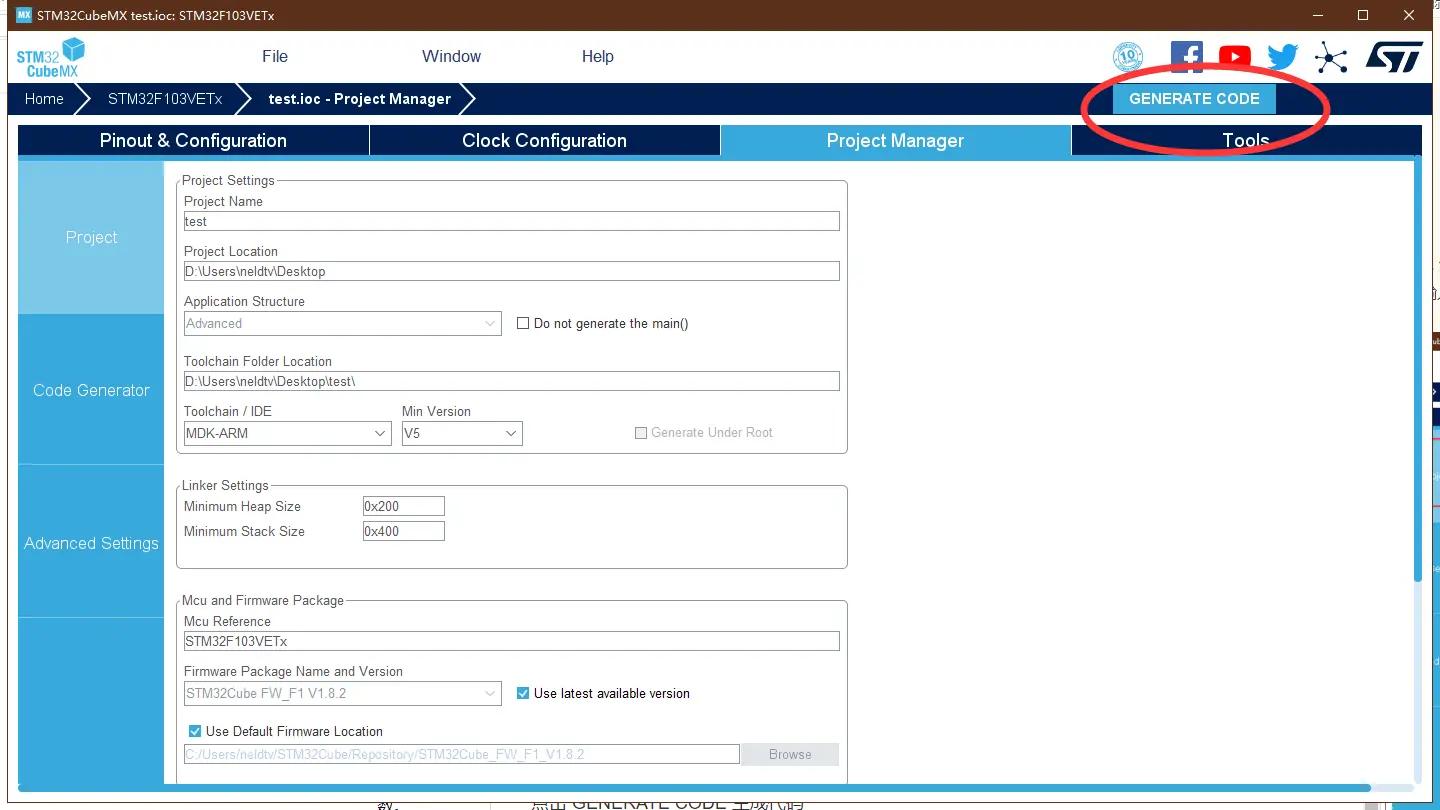

点击 GENERATE CODE 生成代码

三、普通延时

3.1 修改main函数，实现流水灯

在 while() 循环中加入引脚输出置反函数 HAL_GPIO_TogglePin() 和延时函数 HAL_Delay()。

/**

* @brief The application entry point.

* @retval int

int main(void)

{

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

/* MCU Configuration--------------------------------------------------------*/

/* Reset of all peripherals, Initializes the Flash interface and the Systick. */

HAL_Init();

/* USER CODE BEGIN Init */

/* USER CODE END Init */

/* Configure the system clock */

SystemClock_Config();

/* USER CODE BEGIN SysInit */

/* USER CODE END SysInit */

/* Initialize all configured peripherals */

MX_GPIO_Init();

/* USER CODE BEGIN 2 */

/* USER CODE END 2 */

/* Infinite loop */

/* USER CODE BEGIN WHILE */

while (1)

{

/* USER CODE END WHILE */

HAL_GPIO_TogglePin(LED_G_GPIO_Port,LED_G_Pin);

HAL_Delay(500);

HAL_GPIO_TogglePin(LED_G_GPIO_Port,LED_G_Pin);

HAL_GPIO_TogglePin(LED_B_GPIO_Port,LED_B_Pin);

HAL_Delay(500);

HAL_GPIO_TogglePin(LED_B_GPIO_Port,LED_B_Pin);

/* USER CODE BEGIN 3 */

}

/* USER CODE END 3 */

}

3.2 HAL库与标准库代码比较

STM32CubeMX 使用 HAL 库生成的代码：

/**

* @brief The application entry point.

* @retval int

int main(void)

{

/* USER CODE BEGIN 1 */

/* USER CODE END 1 */

/* MCU Configuration--------------------------------------------------------*/

/* Reset of all peripherals, Initializes the Flash interface and the Systick. */

HAL_Init();

/* USER CODE BEGIN Init */

/* USER CODE END Init */

/* Configure the system clock */

SystemClock_Config();

/* USER CODE BEGIN SysInit */

/* USER CODE END SysInit */

/* Initialize all configured peripherals */

MX_GPIO_Init();

/* USER CODE BEGIN 2 */

/* USER CODE END 2 */

/* Infinite loop */

/* USER CODE BEGIN WHILE */

while (1)

{

/* USER CODE END WHILE */

HAL_GPIO_TogglePin(LED_G_GPIO_Port,LED_G_Pin);

HAL_Delay(500);

HAL_GPIO_TogglePin(LED_G_GPIO_Port,LED_G_Pin);

HAL_GPIO_TogglePin(LED_B_GPIO_Port,LED_B_Pin);

HAL_Delay(500);

HAL_GPIO_TogglePin(LED_B_GPIO_Port,LED_B_Pin);

/* USER CODE BEGIN 3 */

}

/* USER CODE END 3 */

}

HAL_StatusTypeDef HAL_Init(void)

{

/* Configure Flash prefetch */

#if (PREFETCH_ENABLE != 0)

#if defined(STM32F101x6) || defined(STM32F101xB) || defined(STM32F101xE) || defined(STM32F101xG) ||

defined(STM32F102x6) || defined(STM32F102xB) ||

defined(STM32F103x6) || defined(STM32F103xB) || defined(STM32F103xE) || defined(STM32F103xG) ||

defined(STM32F105xC) || defined(STM32F107xC)

/* Prefetch buffer is not available on value line devices */

__HAL_FLASH_PREFETCH_BUFFER_ENABLE();

#endif

#endif /* PREFETCH_ENABLE */

/* Set Interrupt Group Priority */

HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);

/* Use systick as time base source and configure 1ms tick (default clock after Reset is HSI) */

HAL_InitTick(TICK_INT_PRIORITY);

/* Init the low level hardware */

HAL_MspInit();

/* Return function status */

return HAL_OK;

}

__weak HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)

{

/* Configure the SysTick to have interrupt in 1ms time basis*/

if (HAL_SYSTICK_Config(SystemCoreClock / (1000U / uwTickFreq)) > 0U)

{

return HAL_ERROR;

}

/* Configure the SysTick IRQ priority */

if (TickPriority < (1UL << __NVIC_PRIO_BITS))

{

HAL_NVIC_SetPriority(SysTick_IRQn, TickPriority, 0U);

uwTickPrio = TickPriority;

}

else

{

return HAL_ERROR;

}

/* Return function status */

return HAL_OK;

}

/**

* @brief This function handles System tick timer.

void SysTick_Handler(void)

{

/* USER CODE BEGIN SysTick_IRQn 0 */

/* USER CODE END SysTick_IRQn 0 */

HAL_IncTick();

/* USER CODE BEGIN SysTick_IRQn 1 */

/* USER CODE END SysTick_IRQn 1 */

}

使用 STM32 标准库的代码：

/**

* @brief 主函数

* @param 无

* @retval 无

int main(void)

{

/* LED 端口初始化 */

LED_GPIO_Config();

/* 配置SysTick 为10us中断一次 */

SysTick_Init();

for(;;)

{

LED1( ON );

SysTick_Delay_Ms( 1000 );

LED1( OFF );

LED2( ON );

SysTick_Delay_Ms( 1000 );

LED2( OFF );

}

/**

* @brief 启动系统滴答定时器 SysTick

* @param 无

* @retval 无

void SysTick_Init(void)

{

/* SystemFrequency / 1000 1ms中断一次

* SystemFrequency / 100000 10us中断一次

* SystemFrequency / 1000000 1us中断一次

// if (SysTick_Config(SystemFrequency / 100000)) // ST3.0.0库版本

if (SysTick_Config(SystemCoreClock / 100000)) // ST3.5.0库版本

{

/* Capture error */

while (1);

}

// couter 减1的时间等于 1/systick_clk

// 当counter 从 reload 的值减小到0的时候，为一个循环，如果开启了中断则执行中断服务程序，

// 同时 CTRL 的 countflag 位会置1

// 这一个循环的时间为 reload * (1/systick_clk)

void SysTick_Delay_Us( __IO uint32_t us)

{

uint32_t i;

SysTick_Config(SystemCoreClock/1000000);

for(i=0;i {

// 当计数器的值减小到0的时候，CRTL寄存器的位16会置1

while( !((SysTick->CTRL)&(1<<16)) );

}

// 关闭SysTick定时器

SysTick->CTRL &=~SysTick_CTRL_ENABLE_Msk;

}

void SysTick_Delay_Ms( __IO uint32_t ms)

{

uint32_t i;

SysTick_Config(SystemCoreClock/1000);

for(i=0;i {

// 当计数器的值减小到0的时候，CRTL寄存器的位16会置1

// 当置1时，读取该位会清0

while( !((SysTick->CTRL)&(1<<16)) );

}

// 关闭SysTick定时器

SysTick->CTRL &=~ SysTick_CTRL_ENABLE_Msk;

}

HAL_InitTick(TICK_INT_PRIORITY); 对应 SysTick_Init();
HAL_SYSTICK_Config(SystemCoreClock / (1000U / uwTickFreq)) 对应 SysTick_Config(SystemCoreClock/1000000)
HAL_Delay(500); 对应 SysTick_Delay_Ms(500);

四、中断中延时

在 STM32CubeMX学习笔记（3）——EXTI(外部中断)接口使用的 HAL_GPIO_EXTI_Callback 中加入按键消抖

/* USER CODE BEGIN 1 */

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

{

if(GPIO_Pin==KEY1_Pin)

{

HAL_Delay(100);

if(HAL_GPIO_ReadPin(KEY1_Pin_Port,KEY1_Pin)==1)

{

HAL_GPIO_TogglePin(LED_G_GPIO_Port,LED_G_Pin);

}

/* USER CODE END 1 */

现在下载进单片机只会让它在按键按下后没有任何反应，这又是为什么呢，其实问题出在HAL_Delay() 上。

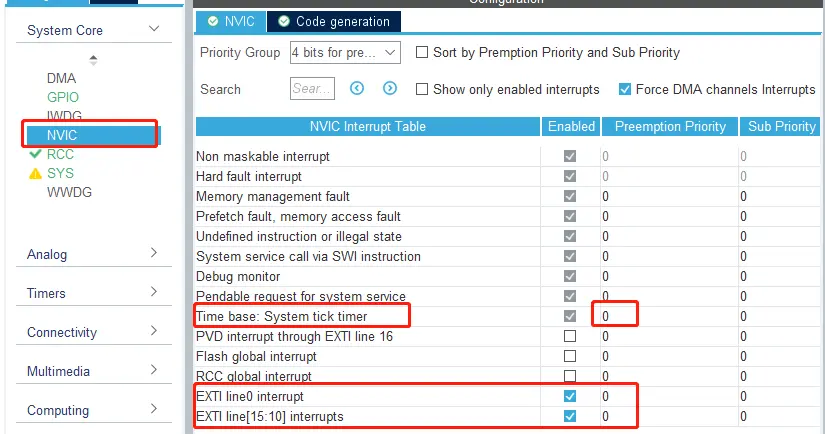

在进入回调函数之后就一直在 HAL_Delay 陷入了死循环中，原因是 Systick 优先级太低造成的。

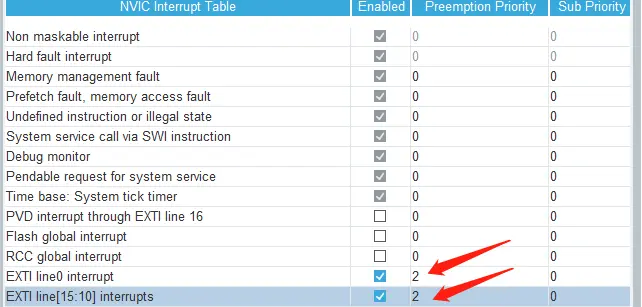

Systick 中断的抢占优先级和外部中断的抢占优先级是一样的，那么在外部中断触发时肯定不能接着触发 Systick 中断了，问题已经找到，只需要简单地将外部中断的抢占优先级改低即可。

抢占优先级，数字越小，优先级越高
若抢占优先级相同，判断子优先级，同样，数字越小，优先级越高

五、注意事项

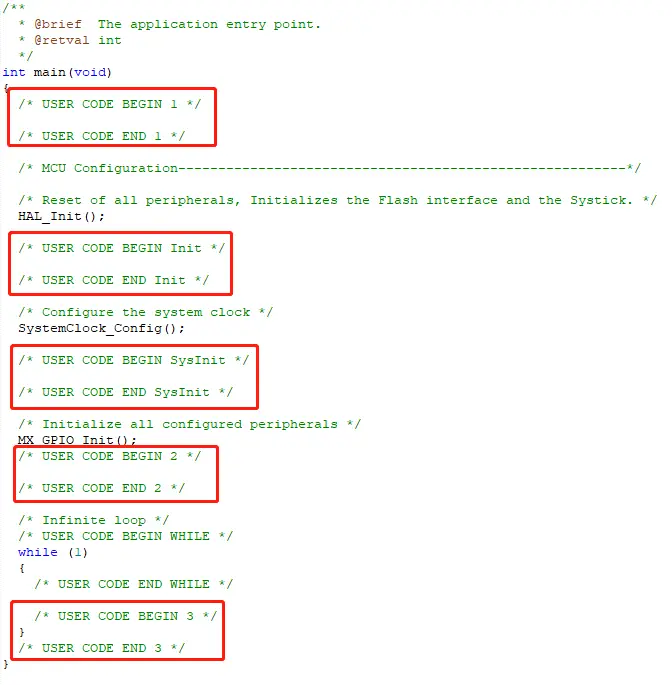

用户代码要加在 USER CODE BEGIN N 和 USER CODE END N 之间，否则下次使用 STM32CubeMX 重新生成代码后，会被删除。

关键字：STM32CubeMX 系统延时 SysTick 引用地址：STM32CubeMX学习笔记（4）——系统延时使用

上一篇：STM32CubeMX学习笔记（5）——基本定时器接口使用
下一篇：STM32CubeMX学习笔记（3）——EXTI(外部中断)接口使用
