STM32CubeMX学习笔记(30)——FreeRTOS实时操作系统使用(信号量)

发布者:Tianyun2021最新更新时间:2025-02-12 来源: jianshu关键字:STM32CubeMX  FreeRTOS  实时操作系统  信号量 手机看文章 扫描二维码
随时随地手机看文章

一、FreeRTOS简介

FreeRTOS 是一个可裁剪、可剥夺型的多任务内核,而且没有任务数限制。FreeRTOS 提供了实时操作系统所需的所有功能,包括资源管理、同步、任务通信等。

FreeRTOS 是用 C 和汇编来写的,其中绝大部分都是用 C 语言编写的,只有极少数的与处理器密切相关的部分代码才是用汇编写的,FreeRTOS 结构简洁,可读性很强!最主要的是非常适合初次接触嵌入式实时操作系统学生、嵌入式系统开发人员和爱好者学习。

最新版本 V9.0.0(2016年),尽管现在 FreeRTOS 的版本已经更新到 V10.4.1 了,但是我们还是选择 V9.0.0,因为内核很稳定,并且网上资料很多,因为 V10.0.0 版本之后是亚马逊收购了FreeRTOS之后才出来的版本,主要添加了一些云端组件,一般采用 V9.0.0 版本足以。

  • FreeRTOS官网:http://www.freertos.org/

  • 代码托管网站:https://sourceforge.net/projects/freertos/files/FreeRTOS/

二、新建工程

1. 打开 STM32CubeMX 软件,点击“新建工程”

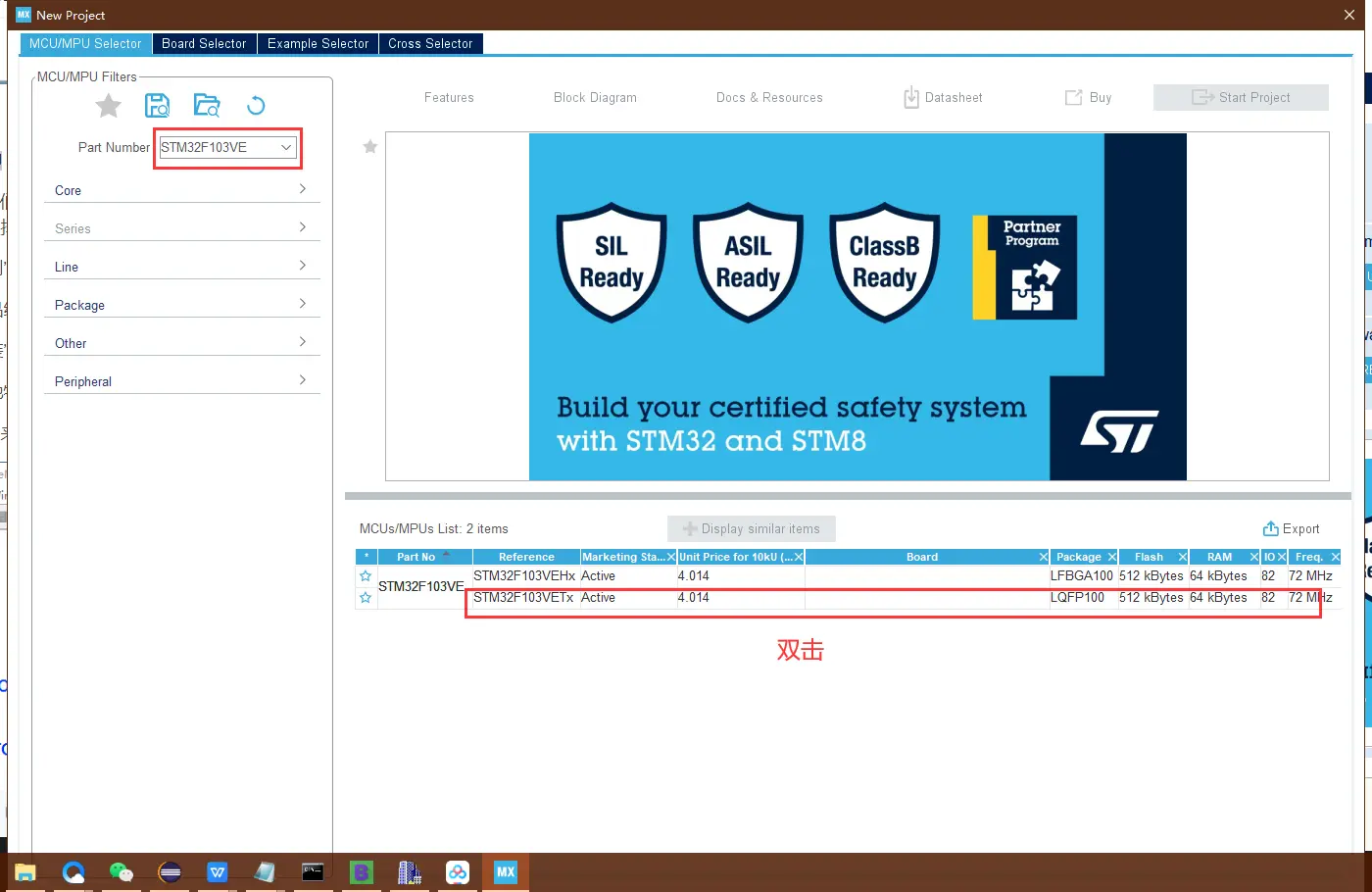

2. 选择 MCU 和封装


3. 配置时钟

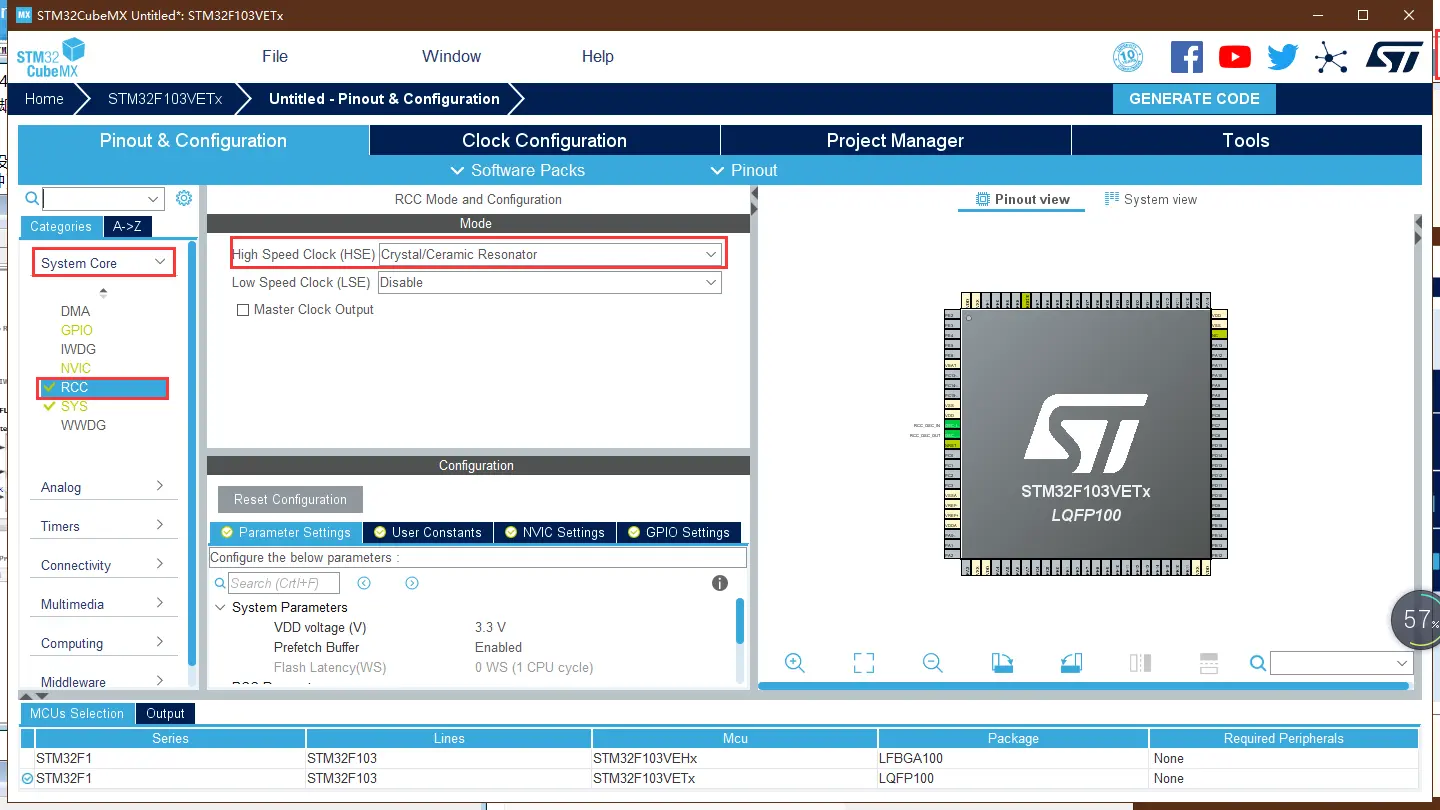

RCC 设置,选择 HSE(外部高速时钟) 为 Crystal/Ceramic Resonator(晶振/陶瓷谐振器)

选择 Clock Configuration,配置系统时钟 SYSCLK 为 72MHz
修改 HCLK 的值为 72 后,输入回车,软件会自动修改所有配置


4. 配置调试模式
非常重要的一步,否则会造成第一次烧录程序后续无法识别调试器

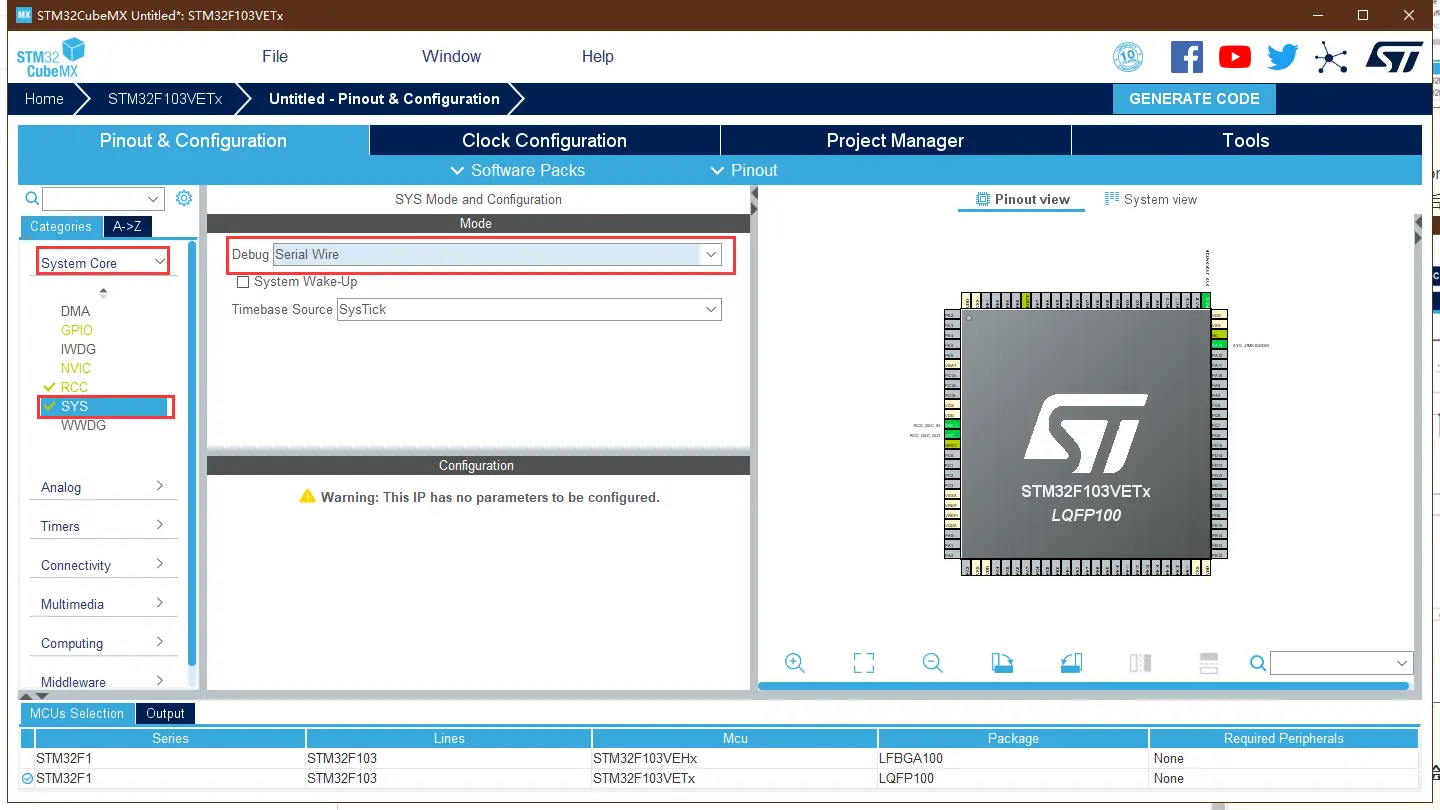

SYS 设置,选择 Debug 为 Serial Wire

三、SYS Timebase Source

在 System Core 中选择 SYS ,对 Timebase Source 进行设置,选择 TIM1 作为HAL库的时基(除了 SysTick 外都可以)。

在基于STM32 HAL的项目中,一般需要维护的 “时基” 主要有2个:

  1. HAL的时基,SYS Timebase Source

  2. OS的时基(仅在使用OS的情况下才考虑)

而这些 “时基” 该去如何维护,主要分为两种情况考虑:

  • 裸机运行:
    可以通过 SysTick(滴答定时器)或 (TIMx)定时器 的方式来维护 SYS Timebase Source,也就是HAL库中的 uwTick,这是HAL库中维护的一个全局变量。在裸机运行的情况下,我们一般选择默认的 SysTick(滴答定时器) 方式即可,也就是直接放在 SysTick_Handler() 中断服务函数中来维护。

  • 带OS运行:
    前面提到的 SYS Timebase Source 是STM32的HAL库中的新增部分,主要用于实现 HAL_Delay() 以及作为各种 timeout 的时钟基准。

    在使用了OS(操作系统)之后,OS的运行也需要一个时钟基准(简称“时基”),来对任务和时间等进行管理。而OS的这个 时基 一般也都是通过 SysTick(滴答定时器) 来维护的,这时就需要考虑 “HAL的时基” 和 “OS的时基” 是否要共用 SysTick(滴答定时器) 了。

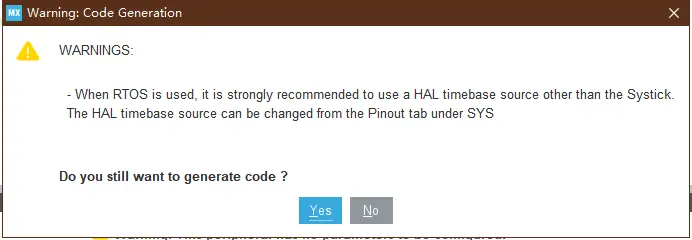

    如果共用SysTick,当我们在CubeMX中选择启用FreeRTOS之后,在生成代码时,CubeMX一定会报如下提示:


强烈建议用户在使用FreeRTOS的时候,不要使用 SysTick(滴答定时器)作为 “HAL的时基”,因为FreeRTOS要用,最好是要换一个!!!如果共用,潜在一定风险。

四、FreeRTOS

4.1 参数配置

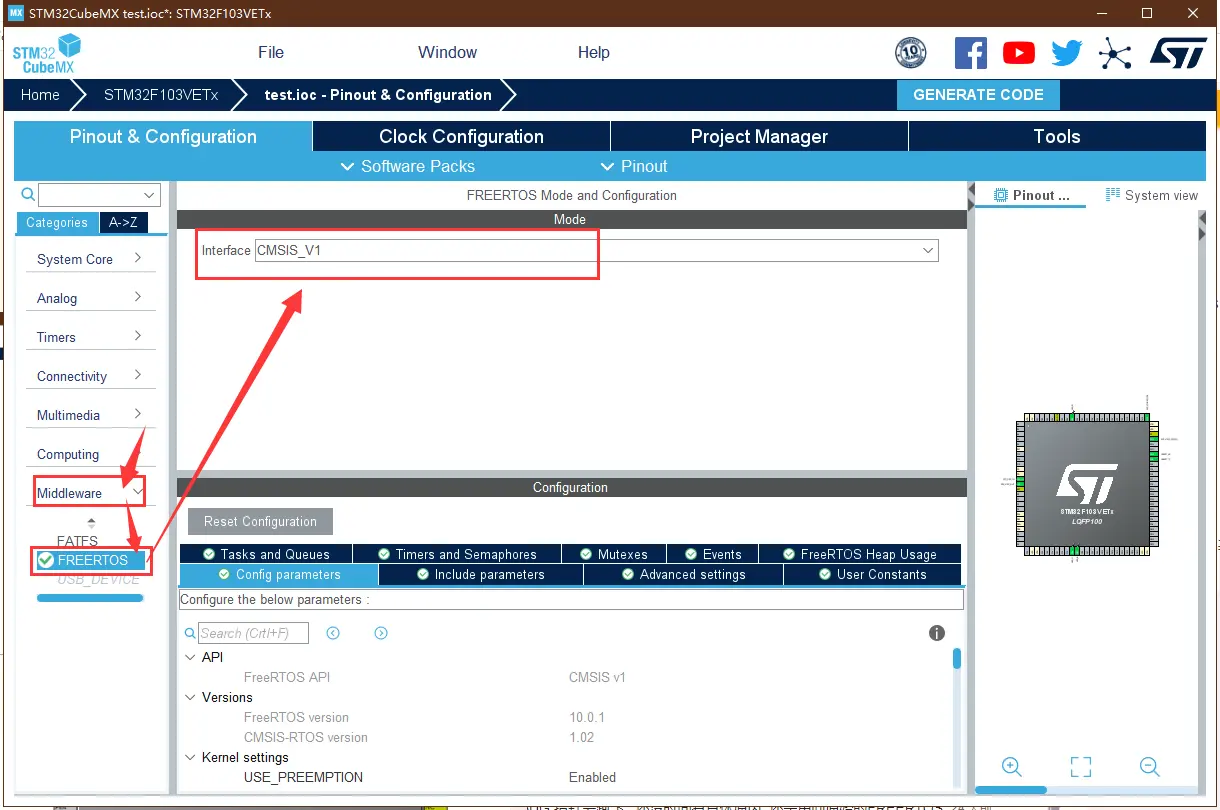

在 Middleware 中选择 FREERTOS 设置,并选择 CMSIS_V1 接口版本

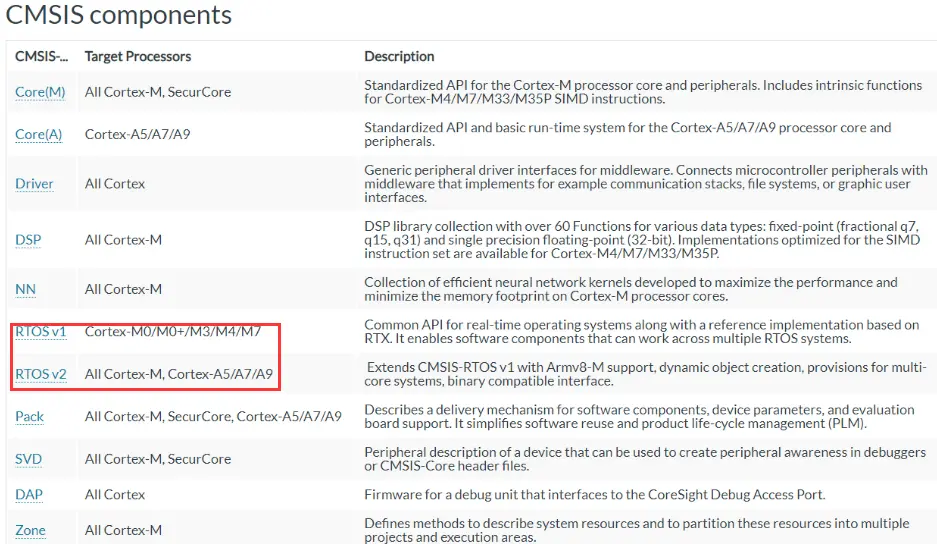

CMSIS是一种接口标准,目的是屏蔽软硬件差异以提高软件的兼容性。RTOS v1使得软件能够在不同的实时操作系统下运行(屏蔽不同RTOS提供的API的差别),而RTOS v2则是拓展了RTOS v1,兼容更多的CPU架构和实时操作系统。因此我们在使用时可以根据实际情况选择,如果学习过程中使用STM32F1、F4等单片机时没必要选择RTOS v2,更高的兼容性背后时更加冗余的代码,理解起来比较困难。

在 Config parameters 进行具体参数配置。

Kernel settings:

  • USE_PREEMPTION: Enabled:RTOS使用抢占式调度器;Disabled:RTOS使用协作式调度器(时间片)。

  • TICK_RATE_HZ: 值设置为1000,即周期就是1ms。RTOS系统节拍中断的频率,单位为HZ。

  • MAX_PRIORITIES: 可使用的最大优先级数量。设置好以后任务就可以使用从0到(MAX_PRIORITIES - 1)的优先级,其中0位最低优先级,(MAX_PRIORITIES - 1)为最高优先级。

  • MINIMAL_STACK_SIZE: 设置空闲任务的最小任务堆栈大小,以字为单位,而不是字节。如该值设置为128 Words,那么真正的堆栈大小就是 128*4 = 512 Byte。

  • MAX_TASK_NAME_LEN: 设置任务名最大长度。

  • IDLE_SHOULD_YIELD: Enabled 空闲任务放弃CPU使用权给其他同优先级的用户任务。

  • USE_MUTEXES: 为1时使用互斥信号量,相关的API函数会被编译。

  • USE_RECURSIVE_MUTEXES: 为1时使用递归互斥信号量,相关的API函数会被编译。

  • USE_COUNTING_SEMAPHORES: 为1时启用计数型信号量, 相关的API函数会被编译。

  • QUEUE_REGISTRY_SIZE: 设置可以注册的队列和信号量的最大数量,在使用内核调试器查看信号量和队列的时候需要设置此宏,而且要先将消息队列和信号量进行注册,只有注册了的队列和信号量才会在内核调试器中看到,如果不使用内核调试器的话次宏设置为0即可。

  • USE_APPLICATION_TASK_TAG: 为1时可以使用vTaskSetApplicationTaskTag函数。

  • ENABLE_BACKWARD_COMPATIBILITY: 为1时可以使V8.0.0之前的FreeRTOS用户代码直接升级到V8.0.0之后,而不需要做任何修改。

  • USE_PORT_OPTIMISED_TASK_SELECTION: FreeRTOS有两种方法来选择下一个要运行的任务,一个是通用的方法,另外一个是特殊的方法,也就是硬件方法,使用MCU自带的硬件指令来实现。STM32有计算前导零指令吗,所以这里强制置1。

  • USE_TICKLESS_IDLE: 置1:使能低功耗tickless模式;置0:保持系统节拍(tick)中断一直运行。假设开启低功耗的话可能会导致下载出现问题,因为程序在睡眠中,可用ISP下载办法解决。

  • USE_TASK_NOTIFICATIONS: 为1时使用任务通知功能,相关的API函数会被编译。开启了此功能,每个任务会多消耗8个字节。

  • RECORD_STACK_HIGH_ADDRESS: 为1时栈开始地址会被保存到每个任务的TCB中(假如栈是向下生长的)。

Memory management settings:

  • Memory Allocation: Dynamic/Static 支持动态/静态内存申请

  • TOTAL_HEAP_SIZE: 设置堆大小,如果使用了动态内存管理,FreeRTOS在创建 task, queue, mutex, software timer or semaphore的时候就会使用heap_x.c(x为1~5)中的内存申请函数来申请内存。这些内存就是从堆ucHeap[configTOTAL_HEAP_SIZE]中申请的。

  • Memory Management scheme: 内存管理策略 heap_4。

Hook function related definitions:

  • USE_IDLE_HOOK: 置1:使用空闲钩子(Idle Hook类似于回调函数);置0:忽略空闲钩子。

  • USE_TICK_HOOK: 置1:使用时间片钩子(Tick Hook);置0:忽略时间片钩子。

  • USE_MALLOC_FAILED_HOOK: 使用内存申请失败钩子函数。

  • CHECK_FOR_STACK_OVERFLOW: 大于0时启用堆栈溢出检测功能,如果使用此功能用户必须提供一个栈溢出钩子函数,如果使用的话此值可以为1或者2,因为有两种栈溢出检测方法。

Run time and task stats gathering related definitions:

  • GENERATE_RUN_TIME_STATS: 启用运行时间统计功能。

  • USE_TRACE_FACILITY: 启用可视化跟踪调试。

  • USE_STATS_FORMATTING_FUNCTIONS: 与宏configUSE_TRACE_FACILITY同时为1时会编译下面3个函数prvWriteNameToBuffer()、vTaskList()、vTaskGetRunTimeStats()。

Co-routine related definitions:

  • USE_CO_ROUTINES: 启用协程。

  • MAX_CO_ROUTINE_PRIORITIES: 协程的有效优先级数目。

Software timer definitions:

  • USE_TIMERS: 启用软件定时器。

Interrupt nesting behaviour configuration:

  • LIBRARY_LOWEST_INTERRUPT_PRIORITY: 中断最低优先级。

  • LIBRARY_LOWEST_INTERRUPT_PRIORITY: 系统可管理的最高中断优先级。

4.2 创建信号量Semaphore

在 Timers and Semaphores 进行配置。

4.2.1 创建二值信号量Binary Semaphore

  • Semaphore Name: 信号量名称

  • Allocation: 分配方式:Dynamic 动态内存创建

  • Conrol Block Name: 控制块名称

4.2.2 创建计数信号量Counting Semaphore

要想使用计数信号量必须在 Config parameters 中把 USE_COUNTING_SEMAPHORES 选择 Enabled 来使能。



  • Semaphore Name: 信号量名称

  • Count: 计数信号量的最大值

  • Allocation: 分配方式:Dynamic 动态内存创建

  • Conrol Block Name: 控制块名称

4.3 创建任务Task

我们创建两个任务,一个信号量接收任务,一个信号量发送任务。



  • Task Name: 任务名称

  • Priority: 优先级,在 FreeRTOS 中,数值越大优先级越高,0 代表最低优先级

  • Stack Size (Words): 堆栈大小,单位为字,在32位处理器(STM32),一个字等于4字节,如果传入512那么任务大小为512*4字节

  • Entry Function: 入口函数

  • Code Generation Option: 代码生成选项

  • Parameter: 任务入口函数形参,不用的时候配置为0或NULL即可

  • Allocation: 分配方式:Dynamic 动态内存创建

  • Buffer Name: 缓冲区名称

  • Conrol Block Name: 控制块名称

五、KEY

5.1 参数配置

在 System Core 中选择 GPIO 设置。


在右边图中找到按键对应引脚,选择 GPIO_Input。


六、UART串口打印

查看 STM32CubeMX学习笔记(6)——USART串口使用

七、生成代码

输入项目名和项目路径


选择应用的 IDE 开发环境 MDK-ARM V5


每个外设生成独立的 ’.c/.h’ 文件
不勾:所有初始化代码都生成在 main.c
勾选:初始化代码生成在对应的外设文件。 如 GPIO 初始化代码生成在 gpio.c 中。


点击 GENERATE CODE 生成代码


八、相关API说明

8.1 osSemaphoreCreate

用于创建一个二值信号量,并返回一个ID。

函数osSemaphoreId osSemaphoreCreate (const osSemaphoreDef_t *semaphore_def, int32_t count)
参数semaphore_def: 引用由osSemaphoreDef定义的信号量

count: 信号量数量
返回值成功返回信号量ID,失败返回0

8.2 osSemaphoreDelete

用于删除一个信号量,包括二值信号量,计数信号量,互斥量和递归互斥量。如果有任务阻塞在该信号量上,那么不要删除该信号量。

函数osStatus osSemaphoreDelete (osSemaphoreId semaphore_id)
参数semaphore_id: 信号量ID
返回值错误码

8.3 osSemaphoreRelease

用于释放信号量的宏。释放的信号量对象必须是已经被创建的,可以用于二值信号量、计数信号量、互斥量的释放,但不能释放由函数 xSemaphoreCreateRecursiveMutex() 创建的递归互斥量。可用在中断服务程序中。

函数osStatus osSemaphoreRelease (osSemaphoreId semaphore_id)
参数semaphore_id: 信号量ID
返回值错误码

8.4 osSemaphoreWait

用于获取信号量,不带中断保护。获取的信号量对象可以是二值信号量、计数信号量和互斥量,但是递归互斥量并不能使用这个 API 函数获取。可用在中断服务程序中。

函数int32_t osSemaphoreWait (osSemaphoreId semaphore_id, uint32_t millisec)
参数semaphore_id: 信号量ID

millisec:等待信号量可用的最大超时时间,单位为 tick(即系统节拍周期)。如果宏 INCLUDE_vTaskSuspend 定义为 1 且形参 xTicksToWait 设置为 portMAX_DELAY ,则任务将一直阻塞在该信号量上(即没有超时时间)
返回值错误码

九、二值信号量

9.1 运作机制


创建信号量时,系统会为创建的信号量对象分配内存,并把可用信号量初始化为用户自定义的个数, 二值信号量的最大可用信号量个数为 1。

二值信号量获取,任何任务都可以从创建的二值信号量资源中获取一个二值信号量,获取成功则返回正确,否则任务会根据用户指定的阻塞超时时间来等待其它任务/中断释放信号量。在等待这段时间,系统将任务变成阻塞态,任务将被挂到该信号量的阻塞等待列表中。

假如某个时间中断/任务释放了信号量,那么,由于获取无效信号量而进入阻塞态的任务将获得信号量并且恢复为就绪态状态。

9.2 阻塞式

这里不知道为什么发送函数里打印字多了就进不到接收函数


/* USER CODE END Header */

/* Includes ------------------------------------------------------------------*/

#include 'main.h'

#include 'cmsis_os.h'


/* Private includes ----------------------------------------------------------*/

/* USER CODE BEGIN Includes */

#include

#include

/* USER CODE END Includes */


/* Private typedef -----------------------------------------------------------*/

/* USER CODE BEGIN PTD */


/* USER CODE END PTD */


/* Private define ------------------------------------------------------------*/

/* USER CODE BEGIN PD */


/* USER CODE END PD */


/* Private macro -------------------------------------------------------------*/

/* USER CODE BEGIN PM */


/* USER CODE END PM */


/* Private variables ---------------------------------------------------------*/

UART_HandleTypeDef huart1;

DMA_HandleTypeDef hdma_usart1_rx;

DMA_HandleTypeDef hdma_usart1_tx;


osThreadId defaultTaskHandle;

osThreadId ReceiveHandle;

osThreadId SendHandle;

osSemaphoreId BinarySemHandle;

osSemaphoreId CountSemHandle;

/* USER CODE BEGIN PV */


/* USER CODE END PV */


/* Private function prototypes -----------------------------------------------*/

void SystemClock_Config(void);

static void MX_GPIO_Init(void);

static void MX_DMA_Init(void);

static void MX_USART1_UART_Init(void);

void StartDefaultTask(void const * argument);

void ReceiveTask(void const * argument);

void SendTask(void const * argument);


/* USER CODE BEGIN PFP */


/* USER CODE END PFP */


/* Private user code ---------------------------------------------------------*/

/* USER CODE BEGIN 0 */


/* USER CODE END 0 */


/**

  * @brief  The application entry point.

  * @retval int

  */

int main(void)

{

  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/


  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();


  /* USER CODE BEGIN Init */


  /* USER CODE END Init */


  /* Configure the system clock */

  SystemClock_Config();


  /* USER CODE BEGIN SysInit */


  /* USER CODE END SysInit */


  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  MX_DMA_Init();

  MX_USART1_UART_Init();

  /* USER CODE BEGIN 2 */


  /* USER CODE END 2 */


  /* USER CODE BEGIN RTOS_MUTEX */

  /* add mutexes, ... */

  /* USER CODE END RTOS_MUTEX */


  /* Create the semaphores(s) */

  /* definition and creation of BinarySem */

  osSemaphoreDef(BinarySem);

  BinarySemHandle = osSemaphoreCreate(osSemaphore(BinarySem), 1);


  /* definition and creation of CountSem */

  osSemaphoreDef(CountSem);

  CountSemHandle = osSemaphoreCreate(osSemaphore(CountSem), 5);


  /* USER CODE BEGIN RTOS_SEMAPHORES */

  /* add semaphores, ... */

  /* USER CODE END RTOS_SEMAPHORES */


  /* USER CODE BEGIN RTOS_TIMERS */

  /* start timers, add new ones, ... */

  /* USER CODE END RTOS_TIMERS */


  /* USER CODE BEGIN RTOS_QUEUES */

  /* add queues, ... */

  /* USER CODE END RTOS_QUEUES */


  /* Create the thread(s) */

  /* definition and creation of defaultTask */

  osThreadDef(defaultTask, StartDefaultTask, osPriorityNormal, 0, 128);

  defaultTaskHandle = osThreadCreate(osThread(defaultTask), NULL);


  /* definition and creation of Receive */

  osThreadDef(Receive, ReceiveTask, osPriorityIdle, 0, 128);

  ReceiveHandle = osThreadCreate(osThread(Receive), NULL);


  /* definition and creation of Send */

  osThreadDef(Send, SendTask, osPriorityIdle, 0, 128);

  SendHandle = osThreadCreate(osThread(Send), NULL);


  /* USER CODE BEGIN RTOS_THREADS */

  /* add threads, ... */

  /* USER CODE END RTOS_THREADS */


  /* Start scheduler */

  osKernelStart();


  /* We should never get here as control is now taken by the scheduler */
