/* AT24C01/02每页有8个字节 */
#define I2C_PageSize 8
/* AT24C04/08A/16A每页有16个字节 */
//#define I2C_PageSize 16
/* STM32 I2C 快速模式 */
#define I2C_Speed 400000
/* 这个地址只要与STM32外挂的I2C器件地址不一样即可 */
#define I2C_OWN_ADDRESS7 0X0A
/*I2C接口*/
#define EEPROM_I2C I2C1
#define EEPROM_I2C_CLK RCC_APB1Periph_I2C1
#define EEPROM_I2C_CLK_INIT RCC_APB1PeriphClockCmd
#define EEPROM_I2C_SCL_PIN GPIO_Pin_8
#define EEPROM_I2C_SCL_GPIO_PORT GPIOB
#define EEPROM_I2C_SCL_GPIO_CLK RCC_AHB1Periph_GPIOB
#define EEPROM_I2C_SCL_SOURCE GPIO_PinSource8
#define EEPROM_I2C_SCL_AF GPIO_AF_I2C1
#define EEPROM_I2C_SDA_PIN GPIO_Pin_9
#define EEPROM_I2C_SDA_GPIO_PORT GPIOB
#define EEPROM_I2C_SDA_GPIO_CLK RCC_AHB1Periph_GPIOB
#define EEPROM_I2C_SDA_SOURCE GPIO_PinSource9
#define EEPROM_I2C_SDA_AF GPIO_AF_I2C1
/*等待超时时间*/
#define I2CT_FLAG_TIMEOUT ((uint32_t)0x1000)
#define I2CT_LONG_TIMEOUT ((uint32_t)(10 * I2CT_FLAG_TIMEOUT))
/*信息输出*/
#define EEPROM_DEBUG_ON 0
#define EEPROM_INFO(fmt,arg...) printf('<<-EEPROM-INFO->> 'fmt'n',##arg)
#define EEPROM_ERROR(fmt,arg...) printf('<<-EEPROM-ERROR->> 'fmt'n',##arg)
#define EEPROM_DEBUG(fmt,arg...) do{
if(EEPROM_DEBUG_ON)
printf('<<-EEPROM-DEBUG->> [%d]'fmt'n',__LINE__, ##arg);
}while(0)
/*

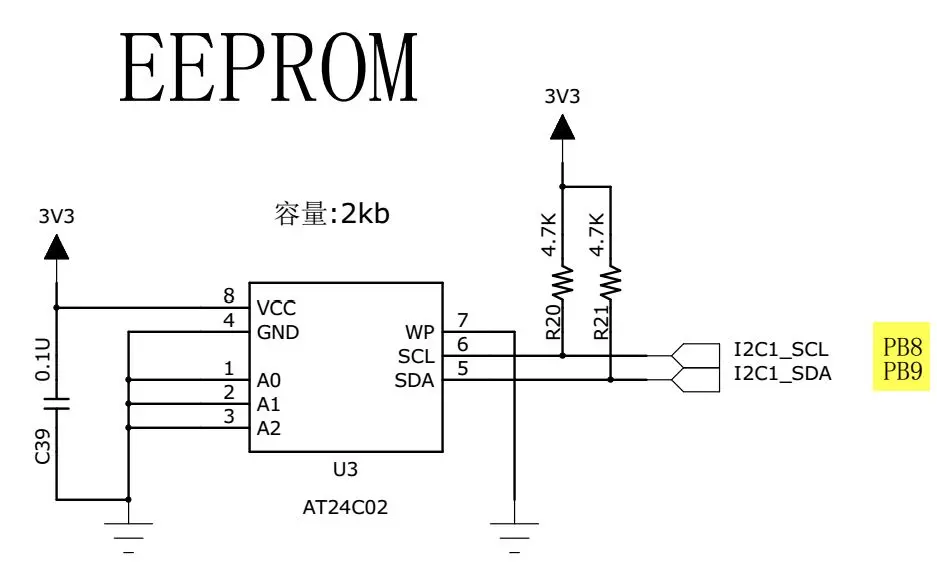

* AT24C02 2kb = 2048bit = 2048/8 B = 256 B
* 32 pages of 8 bytes each
*
* Device Address
* 1 0 1 0 A2 A1 A0 R/W
* 1 0 1 0 0 0 0 0 = 0XA0
* 1 0 1 0 0 0 0 1 = 0XA1
*/
/* EEPROM Addresses defines */
#define EEPROM_Block0_ADDRESS 0xA0 /* E2 = 0 */
================================
uint16_t EEPROM_ADDRESS;
static __IO uint32_t I2CTimeout = I2CT_LONG_TIMEOUT;
static uint32_t I2C_TIMEOUT_UserCallback(uint8_t errorCode);
/**
* @brief I2C1 I/O配置
* @param 无
* @retval 无
*/
static void I2C_GPIO_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/*!< EEPROM_I2C Periph clock enable */
EEPROM_I2C_CLK_INIT(EEPROM_I2C_CLK, ENABLE);
/*!< EEPROM_I2C_SCL_GPIO_CLK and EEPROM_I2C_SDA_GPIO_CLK Periph clock enable */
RCC_AHB1PeriphClockCmd(EEPROM_I2C_SCL_GPIO_CLK | EEPROM_I2C_SDA_GPIO_CLK, ENABLE);
/*!< GPIO configuration */
/* Connect PXx to I2C_SCL*/
GPIO_PinAFConfig(EEPROM_I2C_SCL_GPIO_PORT, EEPROM_I2C_SCL_SOURCE, EEPROM_I2C_SCL_AF);
/* Connect PXx to I2C_SDA*/
GPIO_PinAFConfig(EEPROM_I2C_SDA_GPIO_PORT, EEPROM_I2C_SDA_SOURCE, EEPROM_I2C_SDA_AF);
/*!< Configure EEPROM_I2C pins: SCL */
GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SCL_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_OD;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
GPIO_Init(EEPROM_I2C_SCL_GPIO_PORT, &GPIO_InitStructure);
/*!< Configure EEPROM_I2C pins: SDA */
GPIO_InitStructure.GPIO_Pin = EEPROM_I2C_SDA_PIN;
GPIO_Init(EEPROM_I2C_SDA_GPIO_PORT, &GPIO_InitStructure);
}
/**
* @brief I2C 工作模式配置
* @param 无
* @retval 无
*/
static void I2C_Mode_Configu(void)
{
I2C_InitTypeDef I2C_InitStructure;
/* I2C 配置 */
I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2; /* 高电平数据稳定,低电平数据变化 SCL 时钟线的占空比 */
I2C_InitStructure.I2C_OwnAddress1 =I2C_OWN_ADDRESS7;
I2C_InitStructure.I2C_Ack = I2C_Ack_Enable ;
I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; /* I2C的寻址模式 */
I2C_InitStructure.I2C_ClockSpeed = I2C_Speed; /* 通信速率 */
I2C_Init(EEPROM_I2C, &I2C_InitStructure); /* I2C1 初始化 */
I2C_Cmd(EEPROM_I2C, ENABLE); /* 使能 I2C1 */
I2C_AcknowledgeConfig(EEPROM_I2C, ENABLE);
}
/**
* @brief I2C 外设(EEPROM)初始化
* @param 无
* @retval 无
*/
void I2C_EE_Init(void)
{
I2C_GPIO_Config();
I2C_Mode_Configu();
/* 根据头文件i2c_ee.h中的定义来选择EEPROM要写入的地址 */
#ifdef EEPROM_Block0_ADDRESS
/* 选择 EEPROM Block0 来写入 */
EEPROM_ADDRESS = EEPROM_Block0_ADDRESS;
#endif
#ifdef EEPROM_Block1_ADDRESS
/* 选择 EEPROM Block1 来写入 */
EEPROM_ADDRESS = EEPROM_Block1_ADDRESS;
#endif
#ifdef EEPROM_Block2_ADDRESS
/* 选择 EEPROM Block2 来写入 */
EEPROM_ADDRESS = EEPROM_Block2_ADDRESS;
#endif
#ifdef EEPROM_Block3_ADDRESS
/* 选择 EEPROM Block3 来写入 */
EEPROM_ADDRESS = EEPROM_Block3_ADDRESS;
#endif
}
/**
* @brief 将缓冲区中的数据写到I2C EEPROM中
* @param
* @arg pBuffer:缓冲区指针
* @arg WriteAddr:写地址
* @arg NumByteToWrite:写的字节数
* @retval 无
*/
void I2C_EE_BufferWrite(u8* pBuffer, u8 WriteAddr, u16 NumByteToWrite)
{
u8 NumOfPage = 0, NumOfSingle = 0, Addr = 0, count = 0;
Addr = WriteAddr % I2C_PageSize;
count = I2C_PageSize - Addr;
NumOfPage = NumByteToWrite / I2C_PageSize;
NumOfSingle = NumByteToWrite % I2C_PageSize;
/* If WriteAddr is I2C_PageSize aligned */
if(Addr == 0)
{
/* If NumByteToWrite < I2C_PageSize */
if(NumOfPage == 0)
{
I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
I2C_EE_WaitEepromStandbyState();
}
/* If NumByteToWrite > I2C_PageSize */
else
{
while(NumOfPage--)
{
I2C_EE_PageWrite(pBuffer, WriteAddr, I2C_PageSize);
I2C_EE_WaitEepromStandbyState();
WriteAddr += I2C_PageSize;
pBuffer += I2C_PageSize;
}
if(NumOfSingle!=0)
{
I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
I2C_EE_WaitEepromStandbyState();
}
}
}
/* If WriteAddr is not I2C_PageSize aligned */
else
{
/* If NumByteToWrite < I2C_PageSize */
if(NumOfPage== 0)
{
I2C_EE_PageWrite(pBuffer, WriteAddr, NumOfSingle);
I2C_EE_WaitEepromStandbyState();
}
/* If NumByteToWrite > I2C_PageSize */
else
{
NumByteToWrite -= count;
NumOfPage = NumByteToWrite / I2C_PageSize;
NumOfSingle = NumByteToWrite % I2C_PageSize;
if(count != 0)
{
I2C_EE_PageWrite(pBuffer, WriteAddr, count);
I2C_EE_WaitEepromStandbyState();
WriteAddr += count;
pBuffer += count;
}
while(NumOfPage--)
{
I2C_EE_PageWrite(pBuffer, WriteAddr, I2C_PageSize);
I2C_EE_WaitEepromStandbyState();
WriteAddr += I2C_PageSize;
pBuffer += I2C_PageSize;
