【GD32F470紫藤派开发板使用手册】第四讲 FMC-片内Flash擦写读实验

4.1实验内容

通过本实验主要学习以下内容：

• FMC控制器原理；

• FMC擦写读操作；

4.2实验原理

4.2.1FMC控制器原理

FMC即Flash控制器，其提供了片上Flash操作所需要的所有功能，在GD32F4xx系列MCU中，Flash前512KB字节空间内，CPU执行指令零等待，具有相同主频下最快的代码执行效率。FMC也提供了扇区擦除和整片擦除操作，以及32位整字/16位半字/字节编程等闪存操作。

另外GD32F470xx，GD32F427xx和GD32F425xx系列还额外提供了页（4KB）擦除操作

GD32F4xx系列MCU支持最大3M Flash空间。

GD32F4xx系列MCU可以支持最大3M的Flash空间，BANK0的空间为1MB，前4个扇区为16KB，第五个扇区为64KB，之后的扇区为128KB；BANK1的空间为2MB，前4个扇区为16KB，第五个扇区为64KB，之后七个扇区为128KB；剩下的扇区为256KB。

下面为各位读者介绍Flash擦写读的相关操作。

4.2.2Flash擦除操作原理

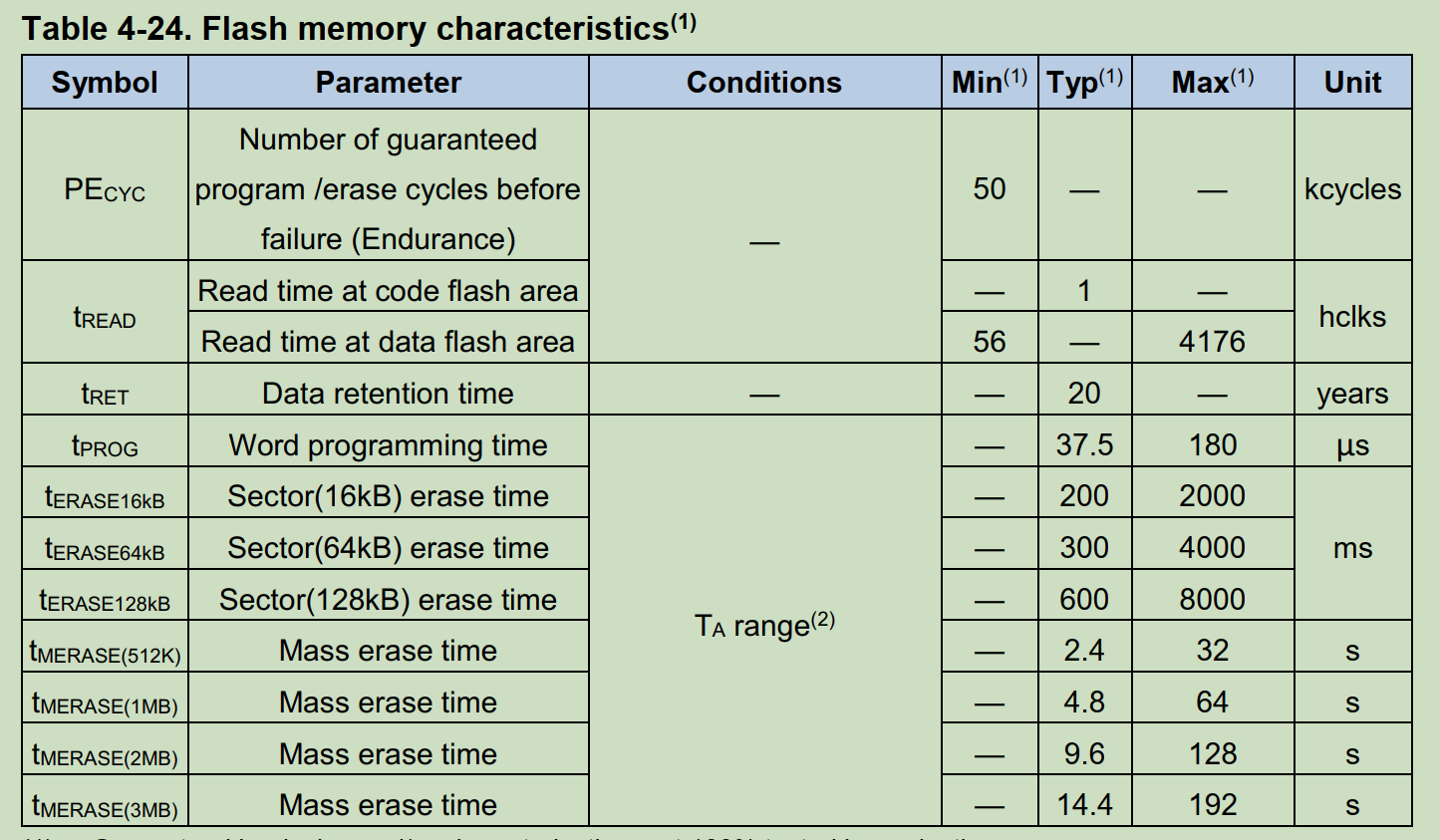

Flash擦除可分为扇区擦除以及整片擦除，如下图所示，扇区擦除时间典型值为200-600ms（根据扇区大小进行区分），整片擦除也根据容量大小会有差异。

有关Flash的相关操作均在gd32f4xx_fmc.c中实现，下面介绍下擦除实现的函数，如下表所示。

4.2.3Flash写入编程操作原理

GD32F4xx系列MCU可支持32位整字编程/16位半字以及字节编程，如下图所示，Flash 32位整字编程时间典型值为37.5us。

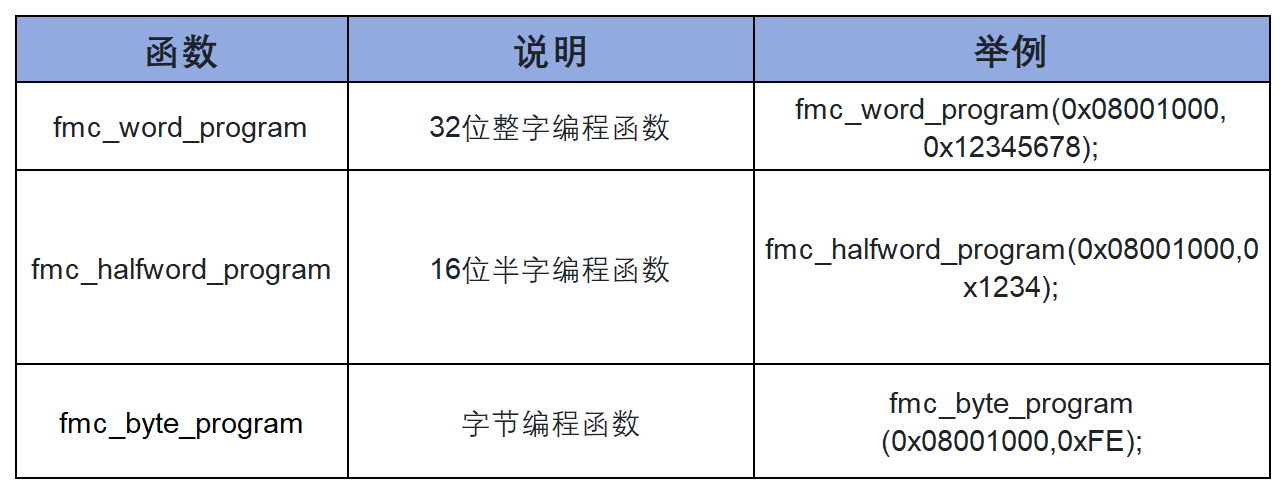

有关Flash编程实现函数如下表所示。

4.2.4Flash读取操作原理

Flash读取可以采用直接寻址的方式进行操作，具体可参考以下示例代码。

C
uint32_t read_data;
read_data = *(uint32_t *)0x08001000;

4.3硬件设计

本例程不涉及硬件电路。

4.4代码解析

4.4.1Flash写入多字节函数

Flash写入多字节操作函数如下所示，写入的过程主要分为擦写两个操作，由于Flash特有特性，需要先擦除才可以写入，因而需要确保写入地址的初识数据为0xFF。本函数可以实现根据地址识别对应页并进行擦除的功能，使用上非常方便，使用者只需要关心擦写的起始地址以及数据和长度即可，擦写的位置函数中会进行实现。

C
void fmc_write_data(uint32_t write_start_addr, uint8_t *data_buf, uint16_t data_lengh)
{
uint32_t write_addr,erase_addr;
uint16_t data_write_num=0;
int32_t data_earse_num;
fmc_unlock(); /* 解锁FMC */
/* 清除错误标志 */
fmc_flag_clear(FMC_FLAG_RDDERR|FMC_FLAG_PGSERR|FMC_FLAG_PGMERR|FMC_FLAG_WPERR|FMC_FLAG_OPERR);


erase_addr = write_start_addr;
data_earse_num = data_lengh;

if(write_start_addr%FLAG_PAGE_SIZE == 0) /* 若写入地址为页起始地址 */
{
for(;data_earse_num>0;)
{
fmc_page_erase(erase_addr);
/* 清除错误标志 */
fmc_flag_clear(FMC_FLAG_RDDERR|FMC_FLAG_PGSERR|FMC_FLAG_PGMERR|FMC_FLAG_WPERR|FMC_FLAG_OPERR);
erase_addr+=FLAG_PAGE_SIZE;
data_earse_num-=FLAG_PAGE_SIZE;
}
}else{
/*若写入地址不是页起始地址*/
for(;(data_earse_num>0||erase_addr>=write_start_addr+data_lengh);)
{
fmc_page_erase(erase_addr);
fmc_flag_clear(FMC_FLAG_RDDERR|FMC_FLAG_PGSERR|FMC_FLAG_PGMERR|FMC_FLAG_WPERR|FMC_FLAG_OPERR);
erase_addr+=FLAG_PAGE_SIZE;
data_earse_num-=FLAG_PAGE_SIZE;
}
}

/* 写入数据 */
write_addr = write_start_addr;
for(data_write_num = 0; data_write_num{
fmc_byte_program(write_addr, data_buf[data_write_num]);
fmc_flag_clear(FMC_FLAG_RDDERR|FMC_FLAG_PGSERR|FMC_FLAG_PGMERR|FMC_FLAG_WPERR|FMC_FLAG_OPERR);
write_addr++;
}
fmc_lock();
}

4.4.2Flash读取数据函数

Flash读取数据函数如下所示，采用直接寻址的方式，读取字节数据。

C
uint8_t fmc_read_data(uint32_t write_read_addr)
{
return *(uint8_t *)write_read_addr;
}

4.4.3主函数

主函数如下所示，通过该函数实现对flash起始地址为0x080A0000的前10个字节擦写以及读取的验证。

C
int main(void)
{
uint16_t read_num =0;
uint8_t i_num;
driver_init();
bsp_led_group_init();
bsp_uart_init(&BOARD_UART); /* 板载UART初始化 */
printf_log('Example of internal Flash read-write demo.rn');
printf_log('Write data to internal Flash.rn');
fmc_write_data(WRITE_START_ADDR,write_data,sizeof(write_data)); /* 向WRITE_START_ADDR地址写入10个双字节数据 */
printf_log('Read data from internal Flash.rn');
for(read_num=0;read_num{
read_data[read_num] = fmc_read_data(WRITE_START_ADDR+read_num); /* 从WRITE_START_ADDR读取10个双字节数据 */
}
printf_log('Verify the written and read data.rn');
for(i_num=0;i_num{
/* 校验数据 */
if(read_data[i_num]!=write_data[i_num])
{
/* 校验数据出错 */
printf_log('Error in verifying data.rn');
printf_log('Turn on LED1.rn');
bsp_led_on(&LED1);
while(1);
}else{
}
}
/* 校验数据成功 */
printf_log('Turn on LED1.rn');
bsp_led_on(&LED1);
printf_log('Verify that the data is correct and that the written and read data are consistent.rn');

while (1)
{
}
}

4.5实验结果

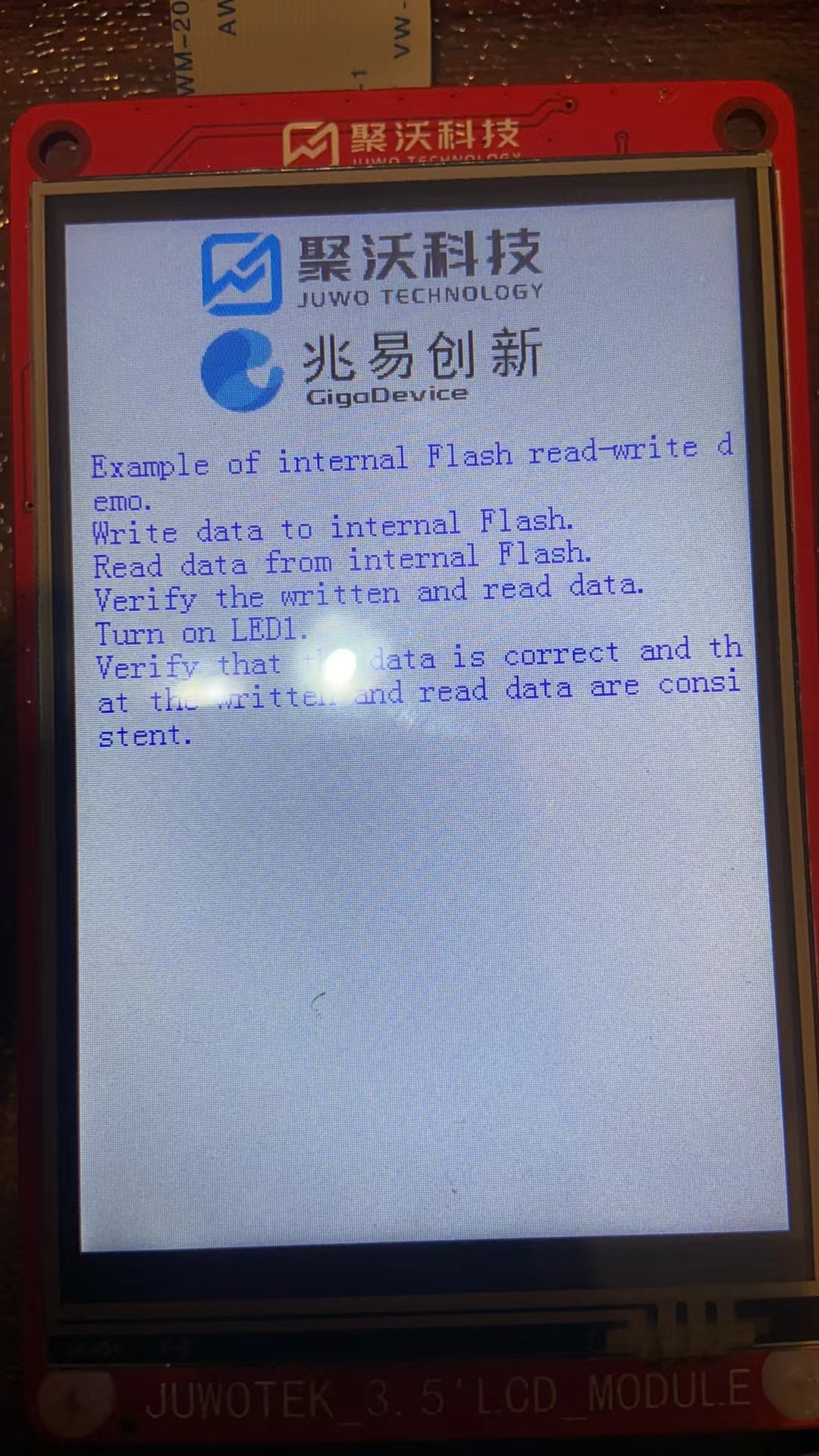

将本实验烧录到紫藤派实验板中，运行后可以观察到LED1常亮，表明擦写以及读取实验正常。
