STM32电源框图解析-电子工程世界

STM32的工作电压(VDD )为2.0～3.6V，通过内置的电压调节器提供所需的1.8V电源，当主电源VDD 掉电后，通过VBAT 脚为实时时钟(RTC)和备份寄存器提供电源（下图为STM32F1**系列电源框架图，STM32基本大同小异）。

449d5aa8-7dbd-11ed-8abf-dac502259ad0.png?imageView2/2/w/1000

1、名词解析

可以看到上图有VDD、VSS、VDDA、VSSA、VREF+等标识，这些是什么意思呢？有什么特点呢？如何看懂STM32系统的电源框架图呢？

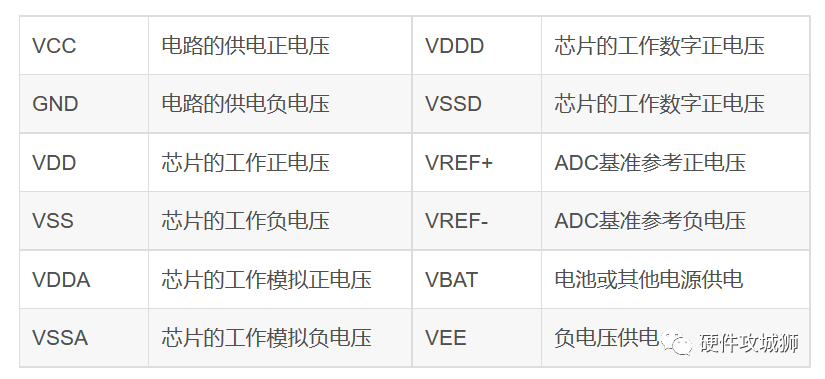

首先对名词进行解析，如下所示：

44b89994-7dbd-11ed-8abf-dac502259ad0.png?imageView2/2/w/1000

2、框图解析

2.1、独立的A/D转换器供电和参考电压

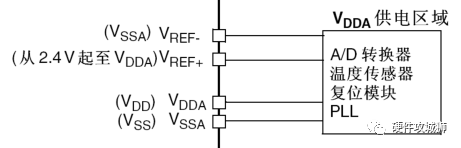

为了提高转换的精确度，ADC使用一个独立的电源供电，过滤和屏蔽来自印刷电路板上的毛刺干扰，ADC的电源引脚为VDDA，独立的电源地VSSA，如果有VREF- 引脚(根据封装而定)，它必须连接到VSSA，确保共地。

44dc320a-7dbd-11ed-8abf-dac502259ad0.png?imageView2/2/w/1000

2.2、电池备份区域

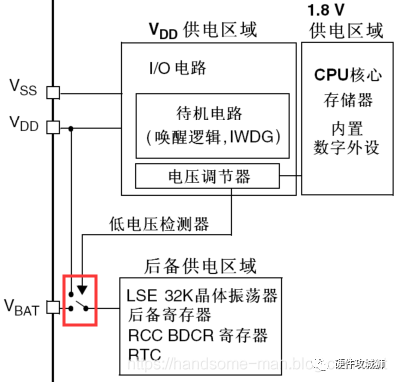

使用电池或其他电源连接到VBAT 脚上，当VDD 断电时，可以保存备份寄存器的内容和维持RTC的功能。

450b6d4a-7dbd-11ed-8abf-dac502259ad0.png?imageView2/2/w/1000
