STM32F407 位带配置步骤

发布者:CelestialGarden最新更新时间:2024-09-03 来源: elecfans关键字:STM32F407  位带  配置步骤 手机看文章 扫描二维码
随时随地手机看文章

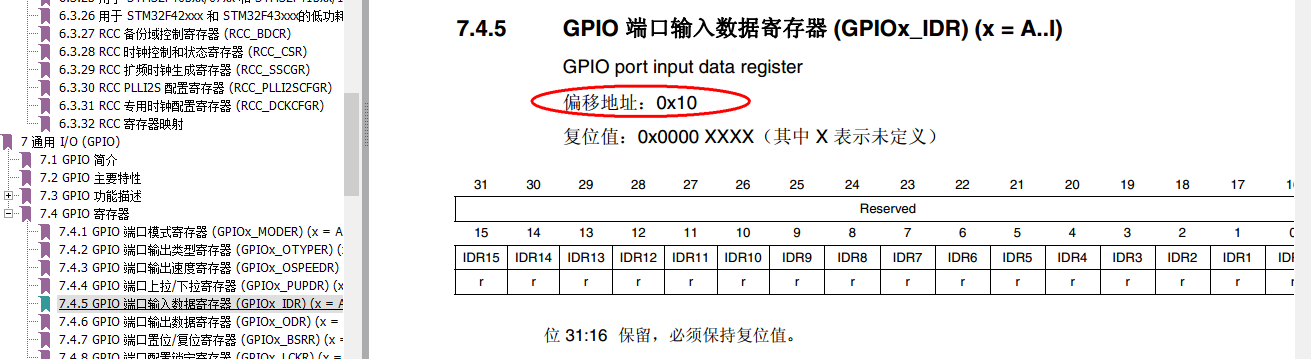

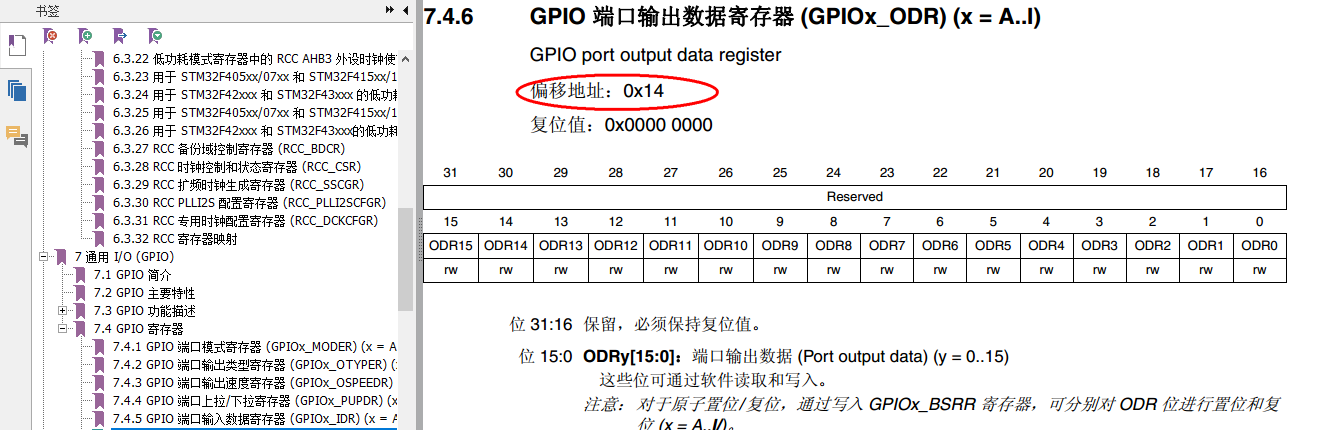

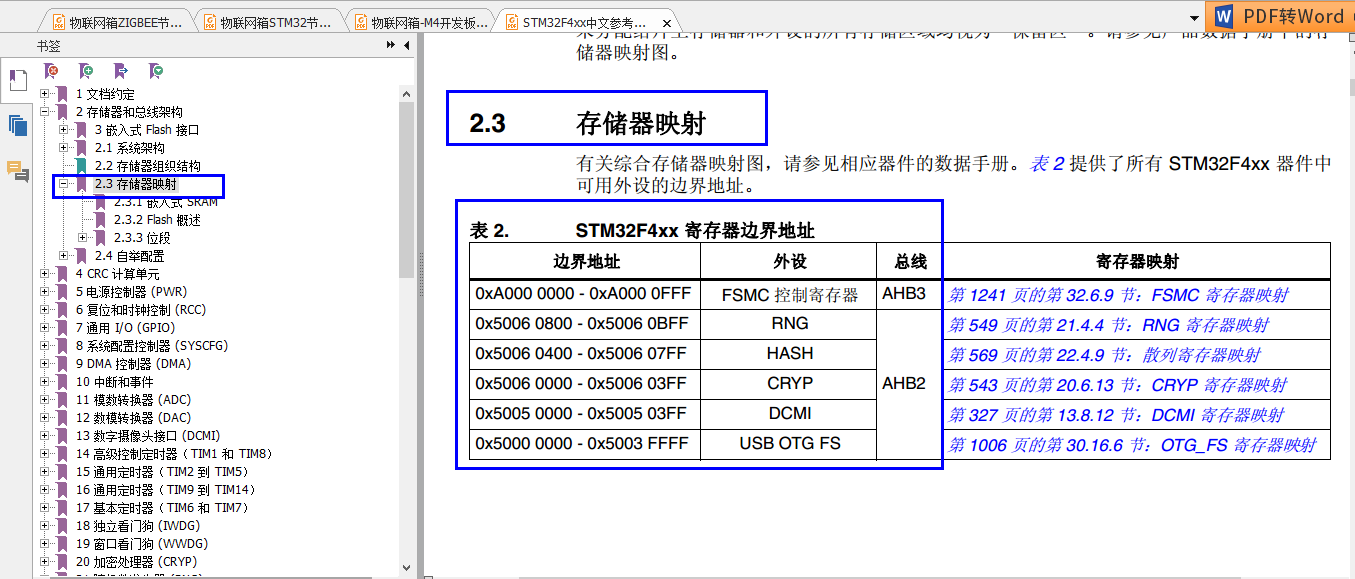

介绍STM32F407位带操作方法,设置寄存器的偏移量,实现按GPIO口指定位进行读写操作,方便编程。


【1】位带操作配置说明

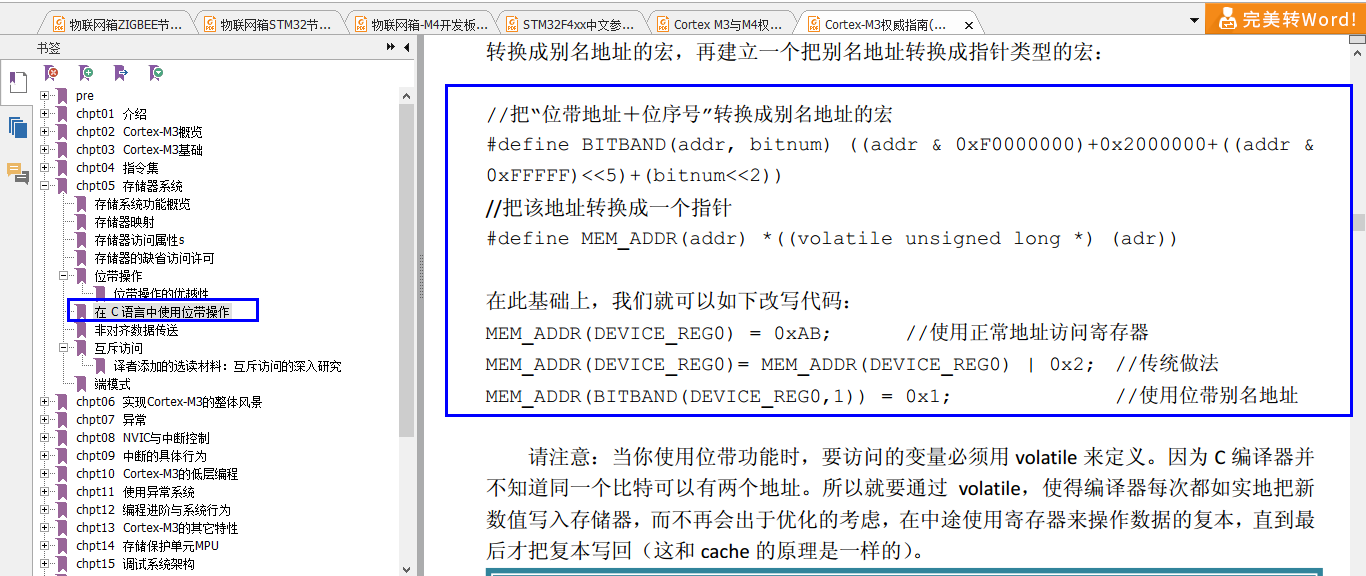

**位段操作:实现51单片机中寄存器的操作方法。 **






【2】源代码

Sys.c文件增加以下代码:


#include 'sys.h'

 /*

 函数功能:设置NVIC中断控制器优先级

 函数形参:

 IRQn_Type IRQn:中断线

 uint32_t PreemptPriority:抢占优先级

 uint32_t SubPriority:次优先级

 */

 void SetNVICPriorityGrouping(IRQn_Type IRQn,uint32_t PreemptPriority, uint32_t SubPriority)

 {

  uint32_t Priority;

  NVIC_SetPriorityGrouping(NVIC_PriorityGroup_2); //设置优先级分组,每个工程只能设置一次

    Priority=NVIC_EncodePriority(NVIC_PriorityGroup_2,PreemptPriority,SubPriority); //编码优先级

    NVIC_SetPriority(IRQn,Priority); //设置优先级

    NVIC_EnableIRQ(IRQn);

 }

Led.h 增加位带操作代码


#define LED0 PFout(9)

 #define LED1 PFout(10)

 #define BEEP PFout(8)

Key.h增加位带操作代码


#define KEY0 PEin(4)

 #define KEY1 PEin(3)

 #define KEY2 PEin(2)

 #define KEY_UP PAin(0)

Main.c示例代码


#include 'stm32f4xx.h' // Device header

 #include 'led.h'

 #include 'delay.h'

 #include 'key.h'

 #include 'usart.h'

 #include 'sys.h'



 int main(void)

 {

 u8 i,key;

 LED_Init();

 KEY_Init();

 USART1_Init(84,115200);

 while(1)

 {

 key=ScanKeyVal(0);

 if(key)

 {

 i=!i;

 LED0=!LED0;

 LED1=!LED1;

 }

 }

 }
