Keil仿真调试STM32与LED

今天给大家分享一下STM32 流水灯简单的仿真吧，我感觉这个提供有用的，但是自己也是第一次使用，主要是感觉曲线很高级。在PWM中查看脉宽很有用。

code: led.c

#include 'led.h'#include 'delay.h'/*GPIO的控制寄存器的配置1、配置输出引脚2、打开对应的输出的寄存器的时钟3、配置引脚输出的模式：强上拉、推完、开漏输出4、配置输出的速度。*/void Led_funcing(){GPIO_DeInit(LED_GPIO_PORT);// 注意这里的函数非常的重要，这里是将对应的GPIO端口初始化成默认的样子，因为这个端口可能在以前使用过，其他的配置可能发生了改变GPIO_InitTypeDef GPIOC_LED_Init; // 定义GPIO的结构体，也就是外设的结构体RCC_APB2PeriphClockCmd( LED_GPIO_CLK,ENABLE); //打开对应的GPIO的时钟，注意这里不同的外设可能挂载的时钟不同，所以需要开原理图，GPIOC_LED_Init.GPIO_Pin=LED_GPIO_PIN ; // 配置需要使用的引脚GPIOC_LED_Init.GPIO_Mode=GPIO_Mode_Out_PP; //配置引脚的输出的模式GPIOC_LED_Init.GPIO_Speed=GPIO_Speed_50MHz; // 配置输出的频率，这个在输入的时候不需要配置GPIO_Init(LED_GPIO_PORT,&GPIOC_LED_Init); // 使用初始化函数初始化刚刚定义的结构体，以及对应的GPIO端口}

code: mian.c

#include 'stm32f10x.h'#include 'led.h'#include 'delay.h'/*功能的实现，注意在KEIL5中不要使用中文的空格这样将会出现错误。重点，重点，重点*/int main(){Led_funcing();// int k=5;while(1){GPIO_SetBits(LED_GPIO_PORT, LED_GPIO_PIN ); // 将对应的GPIO端口对应的引脚设置为高电平delay(10000);//延时GPIO_ResetBits(LED_GPIO_PORT, LED_GPIO_PIN); // 将对应的GPIO端口对应的引脚设置成低电平delay(10000);//延时，}}

总结：
1、在进行不同功能函数的编写的时候，最好在USER文件夹下面建一个对应的文件，注意有C文件，那么就一定有H文件。
2、在编译C文件的时候，首先在配中找到对应的H文件的文件夹目录。
3、不同的芯片对应的库函数具有一定的差异，所以在进行引入库的时候，可能会出错误。
4、如果在编译的时候出现相关的库函数文件无法正常的打开，那么首先需要查看是否指定相关的路径。
5、在魔术棒中的文件的输出最好都定义到自己的文件夹中，这样便于进行需要找。

配置仿真：

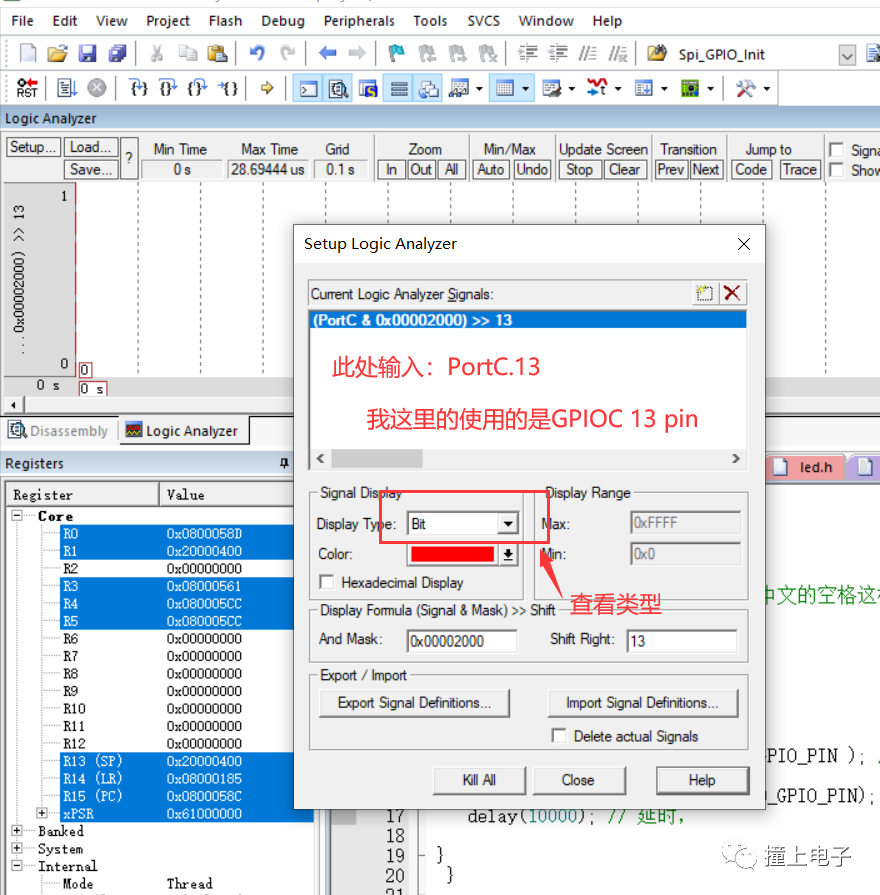

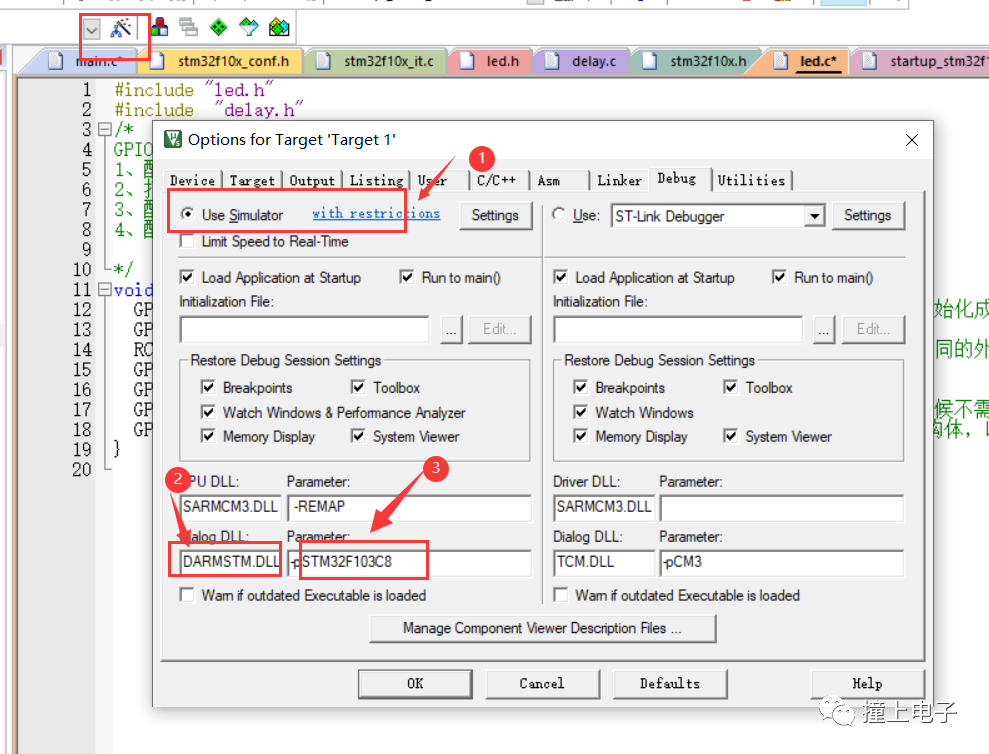

1，选择使用对应的CPU即可

2，查看状态配置

3，仿真结果

4，最后仿真的结果：时间与单片机上实际运行的时间一致，如果不一致，请查看晶振或者时钟配置。
