用PROTEUS仿真点亮LED项目-电子工程世界

设计要求：在本项目中，将设计微控制器的基本电路，其中包括晶体振荡器等。将单片机任何I / O引脚上连接一个小LED，然后使其闪烁。

比较简单的一个，放一下原理图代码什么的：

#include

sbit LED = P1^0;

void cct_init(void);

void delay(int a);

int main(void)

{

cct_init();

while(1)

{

LED = 0;

delay(30000);

LED = 1;

delay(30000);

}

void cct_init(void)

{

P1 = 0x00;

}

void delay(int a)

{

int i;

for(i=0;i}

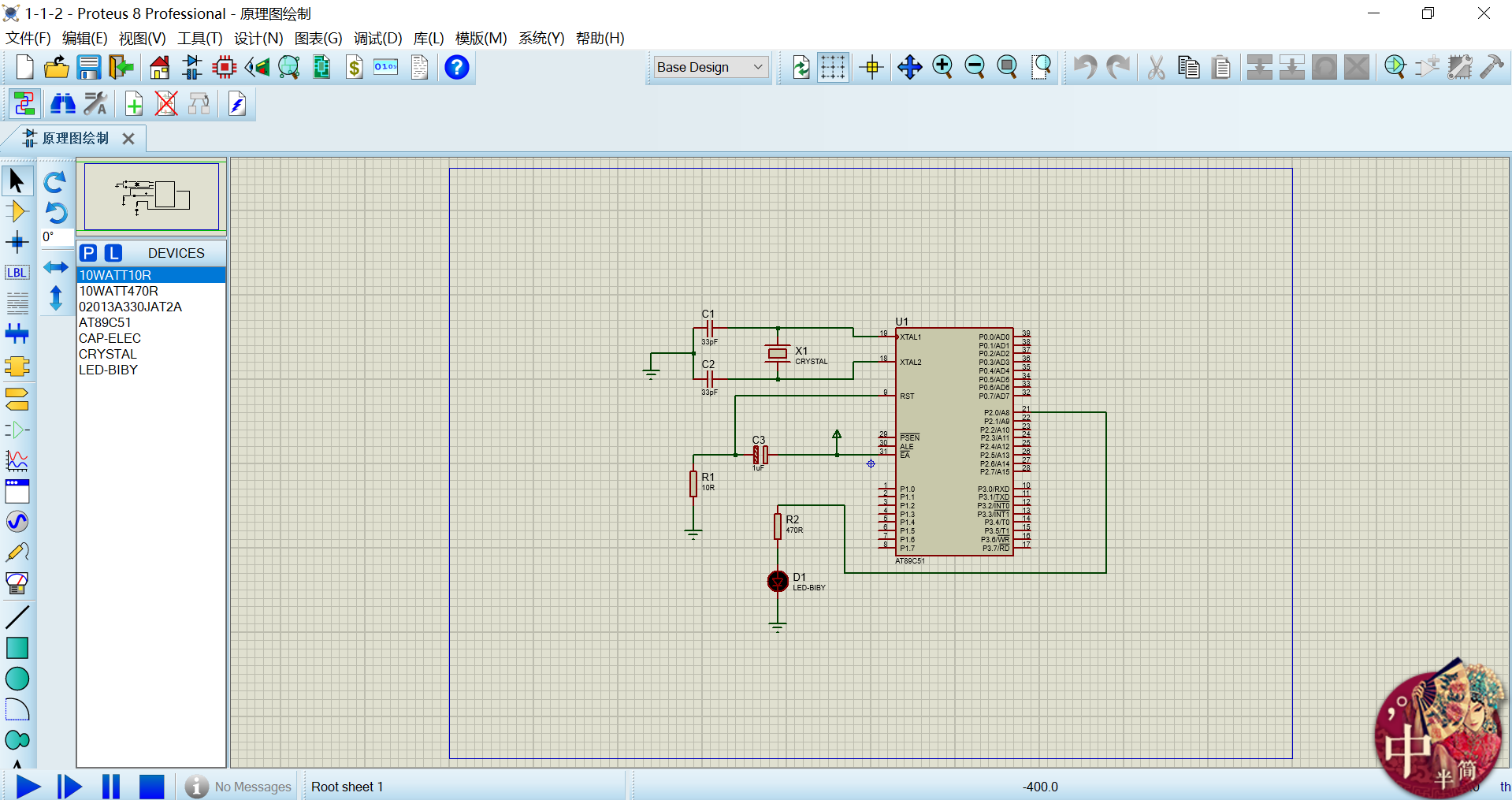

注释就没有写了，原理图跟着连是不会有太大问题吧

作业题：修改原理图及代码，用p2.0引脚控制LED闪烁

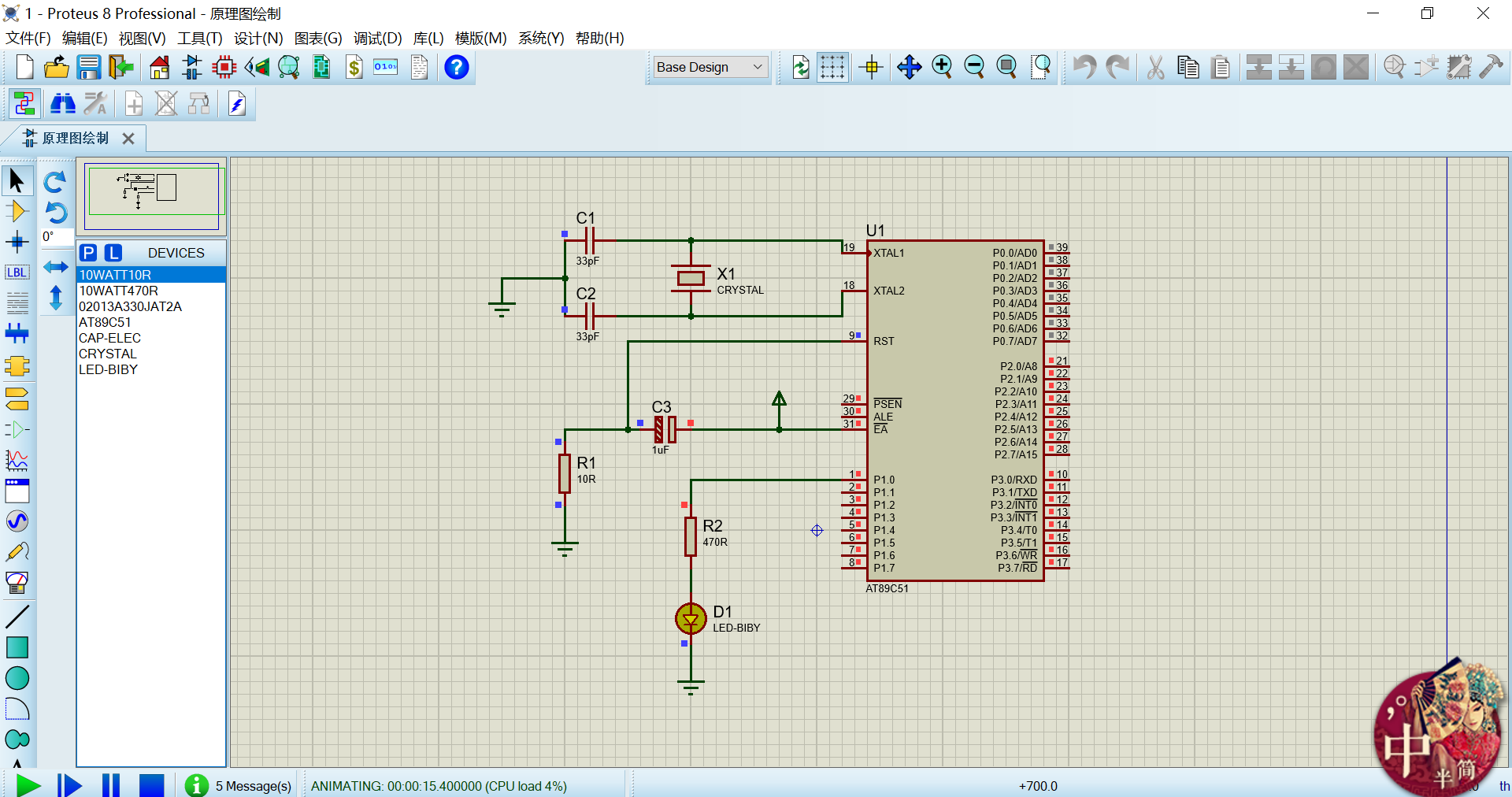

也是直接放原理图和代码了，改动不大

#include

sbit LED = P2^0;

void cct_init(void);

void delay(int a);

int main(void)

{

cct_init();

while(1)

{

LED = 0;

delay(30000);

LED = 1;

delay(30000);

}

void cct_init(void)

{

P2 = 0x00;

}

void delay(int a)

{

int i;

for(i=0;i}

稍微说一点第一次做的时候的心得吧：

都是挺傻的问题，比如不添加c文件就直接编译，图看的不仔细什么的第一次拿到代码都跑不出来。其余的也就没啥了，注意一下编译出现的错误就好了。
