STM32基于标准外设库的外部中断配置

本文介绍了STM32基于标准外设库的外部中断配置，以及基于参考手册如何更加寄存器配置外部中断

2 STM32的外部中断

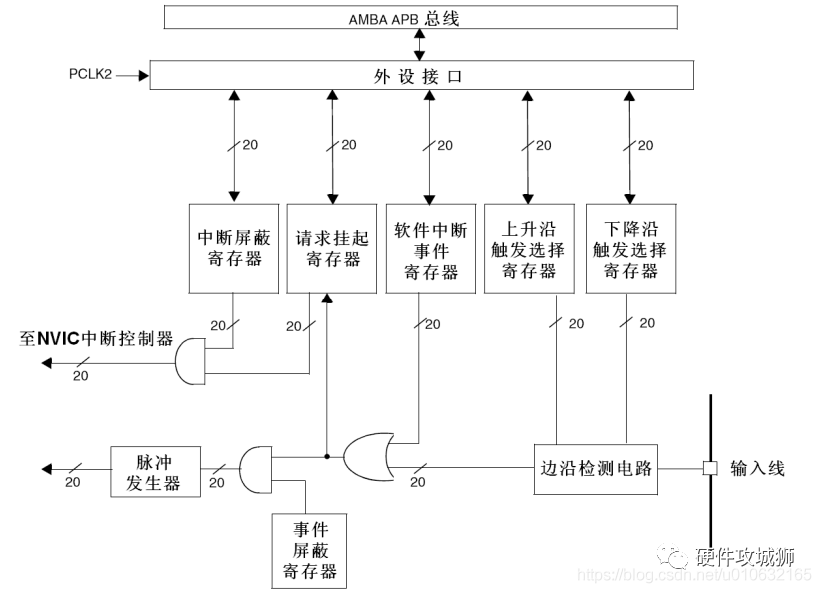

下图来自《STM32参考手册》，从整个架构图可以知道，外部中断的功能可以配置六个寄存器；

中断屏蔽寄存器（EXTI_IMR）

事件屏蔽寄存器（EXTI_EMR）

上升沿触发选择寄存器（EXTI_RTSR）

下降沿触发选择寄存器（EXTI_FTSR）

软件中断事件寄存器（EXTI_SWIER）

挂起寄存器（EXTI_PR）

EXTI支持配置20个中断和事件屏蔽位；

GPIO端口以下图的方式连接到16个外部中断/事件线上；EXTI_Line0 — EXTI_Line15；

EXTI_Line16 连接到PVD输出 ;

EXTI_Line17连接到RTC闹钟事件;

EXTI_Line18连接到USB唤醒事件;

EXTI_Line19连接到以太网唤醒事件(只适用于互联型产品);

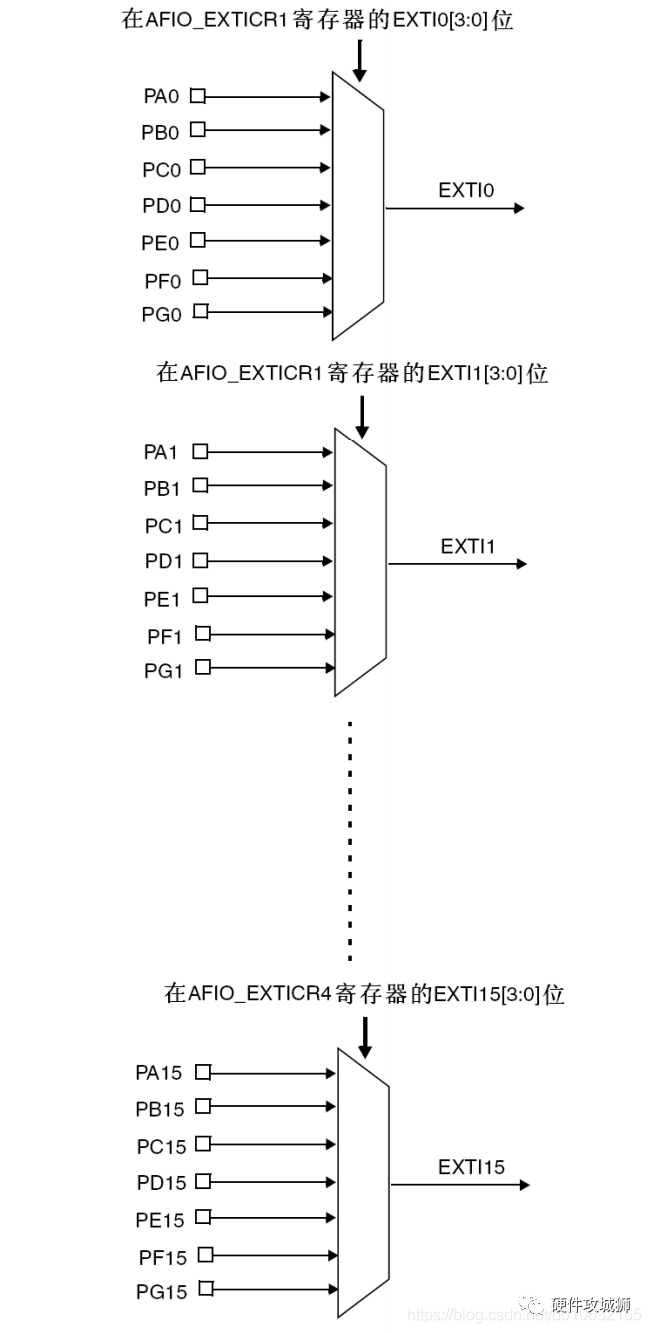

GPIO的映射关系图如下所示；

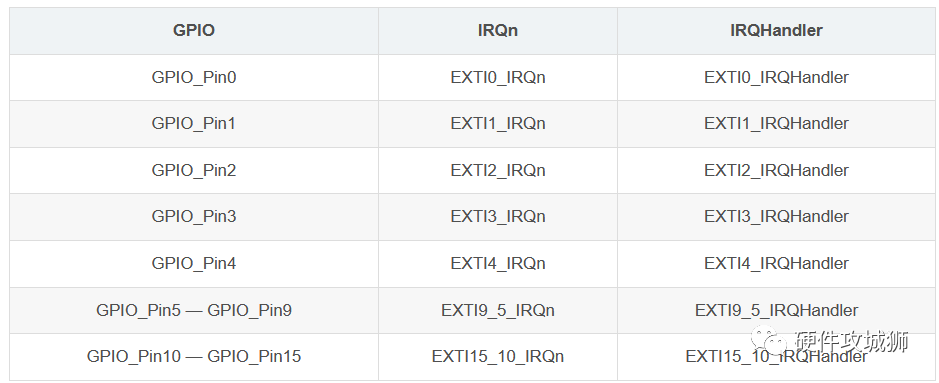

3 中断服务函数的映射关系

4 外部中断的配置

宏定义，抽象一下接口，方便后面修改；

#define Z_GPIO_PIN GPIO_Pin_5

#define Z_GPIO_PORT GPIOE

#define Z_PortSource GPIO_PortSourceGPIOE

#define Z_PinSource GPIO_PinSource5

#define Z_Line EXTI_Line5

#define Z_IRQ EXTI9_5_IRQn

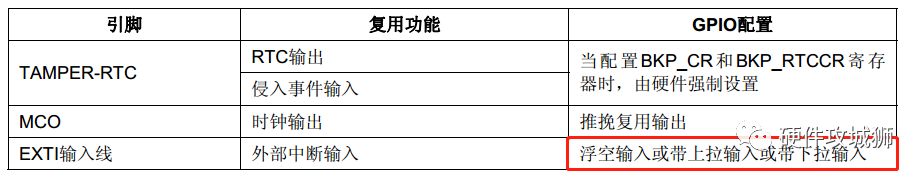

GPIO的配置；这里GPIO的输入模式可以配置为浮空输入（GPIO_Mode_IN_FLOATING），上拉输入（GPIO_Mode_IPU）或者下拉输入（GPIO_Mode_IPD），具体如下图所示；

GPIO的配置代码如下；

GPIO_InitTypeDef GPIO_InitStructure;

GPIO_StructInit(&GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = Z_GPIO_PIN;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(Z_GPIO_PORT, &GPIO_InitStructure);

不要忘记外设总线时钟的配置；

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC |

RCC_APB2Periph_GPIOD | RCC_APB2Periph_GPIOE | RCC_APB2Periph_GPIOF |

RCC_APB2Periph_GPIOG, ENABLE);

EXTI的配置，EXTI_Trigger这里支持三种模式；

EXTI_Trigger_Rising 上升沿触发；

EXTI_Trigger_Falling 下降沿触发；

EXTI_Trigger_Rising_Falling 上升沿和下降沿都可以触发；

GPIO_EXTILineConfig(Z_PortSource, Z_PinSource);

EXTI_InitStructure.EXTI_Line = Z_Line;

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿

EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure);

NVIC的配置

NVIC_InitStructure.NVIC_IRQChannel = Z_IRQ;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

NVIC_Init(&NVIC_InitStructure);

中断服务函数

void EXTI9_5_IRQHandler(void)

{

//中断服务函数

}

以上就完成了检测下降沿信号的GPIOE5的外部中断；

也参考官方DEMO，

STM32F10x_StdPeriph_Lib_V3.5.0ProjectSTM32F10x_StdPeriph_ExamplesEXTIEXTI_Config。

5 寄存器的操作

以下摘自**《STM32参考手册》**

产生产生中断的步骤，必须先配置好并使能中断线。根据需要的边沿检测设置2个触发寄存器，同时在**中断屏蔽寄存器（EXTI_IMR）的相应位写1允许中断请求。当外部中断线上发生了期待的边沿时，将产生一个中断请求，对应的挂起位也随之被置1。在挂起寄存器（EXTI_PR）的对应位写1，将清除该中断请求。

产生事件的步骤：必须先配置好并使能事件线。根据需要的边沿检测通过设置2个触发寄存器，同时在中断屏蔽寄存器（EXTI_IMR）**的相应位写1允许事件请求。当事件线上发生了需要的边沿时，将产生一个事件请求脉冲，对应的挂起位不被置1。通过在软件中断/事件寄存器写1，也可以通过软件产生中断/事件请求。

中断屏蔽寄存器（EXTI_IMR）

事件屏蔽寄存器（EXTI_EMR）

上升沿触发选择寄存器（EXTI_RTSR）

下降沿触发选择寄存器（EXTI_FTSR）

软件中断事件寄存器（EXTI_SWIER）

挂起寄存器（EXTI_PR）

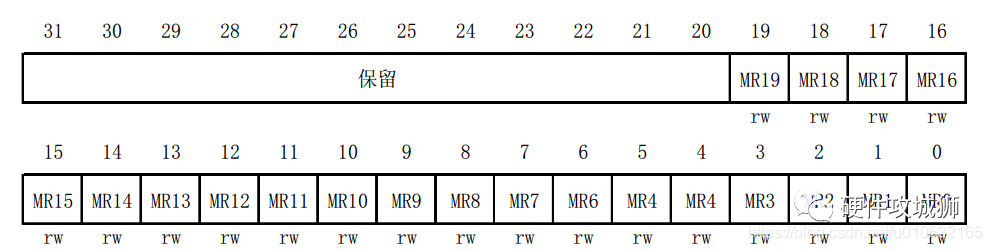

IMR如下图所示，其他几个类似；

5.1 硬件中断选择

通过下面的过程来配置20个线路做为中断源：

配置20个中断线的屏蔽位(EXTI_IMR)

配置所选中断线的触发选择位(EXTI_RTSR和EXTI_FTSR)；

配置对应到外部中断控制器(EXTI)的NVIC中断通道的使能和屏蔽位，使得20个中断线中的请求可以被正确地响应。

5.2 硬件事件选择

通过下面的过程，可以配置20个线路为事件源

配置20个事件线的屏蔽位(EXTI_EMR)

配置事件线的触发选择位(EXTI_RTSR和EXTI_FTSR)

5.3 软件中断/事件的选择

20个线路可以被配置成软件中断/事件线。下面是产生软件中断的过程：

配置20个中断/事件线屏蔽位(EXTI_IMR, EXTI_EMR)

设置软件中断寄存器的请求位(EXTI_SWIER)

6 总结

本文参考stm32手册对于外部中断的概念以及配置进行了介绍，本人能力有限，难免存在错误和纰漏，请大佬不吝赐教。
