S3C2440-SDRAM连线分析-电子工程世界

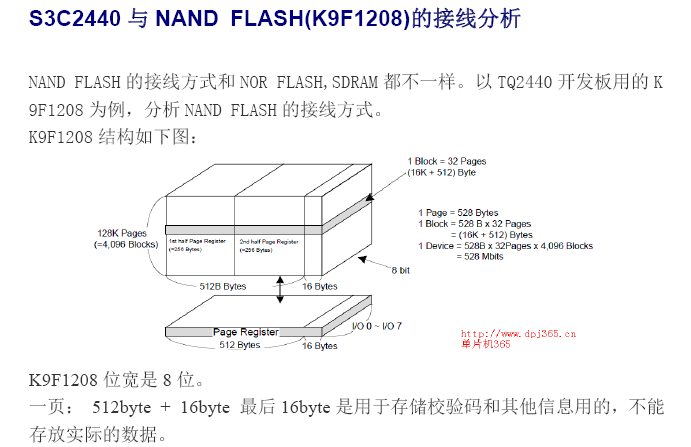

关于S3C2440与SDRAM、Nandflash、Norflash的连线分析，比较详细。

S3C2440 与SDRAM 的地址连线分析S3C2440 有27 根地址线ADDR[26:0]，8 根片选信号ngcs0-ngcs7,对应bank0-bank7，当访问bankx 的地址空间，ngcsx 引脚为低电平，选中外设。

2^27=2^7 * 2^10 * 2^10 = 128Mbyte

8*128Mbyte = 1Gbyte

所以S3C2440 总的寻址空间是1Gbyte。

市面上很少有32 位宽度的单片SDRAM，一般选择2 片16 位SDRAM 扩展得到32位SDRAM.

选择的SDARM 是HY57V561620F，4Mbit * 4bank *16，共32Mbyte。

首先了解下SDRAM 的寻址原理。

SDRAM 内部是一个存储阵列。可以把它想象成一个表格。和表格的检索原理一样，先指定行，再指定列，就可以准确找到所需要的存储单元。这个表格称为逻辑BANK。目前的SDRAM 基本都是4 个BANK。寻址的流程就是先指定BANK 地址，再指定行地址，最后指定列地址。这就是SDRAM 的寻址原理。
