基于STM32F407的flash内存结构分析

硬件平台：STM32F4 DISCOVERY开发板 型号：MB997A或MB997C
主芯片型号：STM32F405xx, STM32F407xx, STM32F415xx, 或 STM32F417xx

主要参考文档：

（1）PM0081 STM32F40xxx and STM32F41xxx Flash programming manual.pdf
（2）STM32F407 datasheet.pdf

做为嵌入式方面的开发人员，拿到一个芯片后，我们首先看它的参数指标，有多少多少容量的RAM，多少多少容量的Flash。当然，前提是芯片自带这两个模块。
    今天我们只研究Flash的结构：）
（一）声明
    STM32F405xx, STM32F407xx, STM32F415xx, 和 STM32F417xx的Flash模块都是一样的，所以，我们在文章后面统一以STM32F4代表它们。
（二）概览

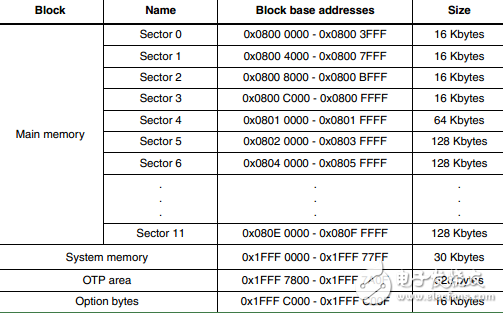

    首先来一张概览图吧

2.1 Main memory
    Main memory部分各个Sector相加最后正合适等于1024Kbyte，这也是与文档开头说的Capacity up to 1 Mbyte相符的。在这个区域里主要是存储我们用户编写的程序，这里你可能看到了，该片存储区地址是从0x08000000开始的，这也就是为什么我们在使用ST-Link2烧写程序的时候，要规定起始地址是0x08000000的原因了。
2.2 System memory
    System memory区域是系统保留区，用来在“System memory boot”模式下启动芯片。存储的是一段特殊的程序，叫做bootloader，通过运行此段区域里的程序，可以对Main memory进行重新烧写。举个栗子，如果我们选择以System memory boot模式启动，同时插上了带有系统固件的U盘，那么经过配置后，bootloader就可以读出U盘里的固件，烧写到Main memory区域里去，怎么样，方便吧！也就是说，给芯片重新烧写固件，可以通过USB OTG FS的方式！神奇的功能：）

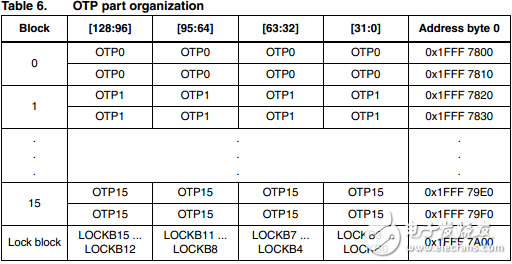

2.3 OTP area

这段区域更是神奇，OTP是One-time programmable的缩写，从字面上可以看出来，此段区域是一次性编程区。但是，机智的人类也有犯错误的时候，万一写错了怎么办！ST公司考虑到这一点，在从0x1FFF7A00地址开始的16个字节是带有“锁”功能的字节，当你确定OTPx区域写进去的数据确实没有错误了，你就可以对LOCKBx地址写入0x00，从此OTPx区域就没法更改了。

2.4 Option bytes
官方文档应该写错了吧，0x1FFFC000-0x1FFFC00F怎么会是16Kbytes呢？应该是16bytes才对吧。
