基于STM32H5的UART通信的演示过程

发布者:幸福花开最新更新时间:2024-04-29 来源: elecfans关键字:UART通信 手机看文章 扫描二维码
随时随地手机看文章

最近可能不少人手上弄到了ST发布的的基于M33内核的H5系列Nucleo开发板,这里也用该开发板体验下UART通信,做些验证与确认。【提醒,下面测试过程中没有开启TrustZone功能】


有人在使用过程中,根据开发板手册描述,芯片的UART3默认与STLINK的VCP口相连,测试中感觉好像又不是。这里不妨一起验证下。根据该开放板使用手册描述,UART3[PD8/PD9]默认是与STLINK VCP的接口。

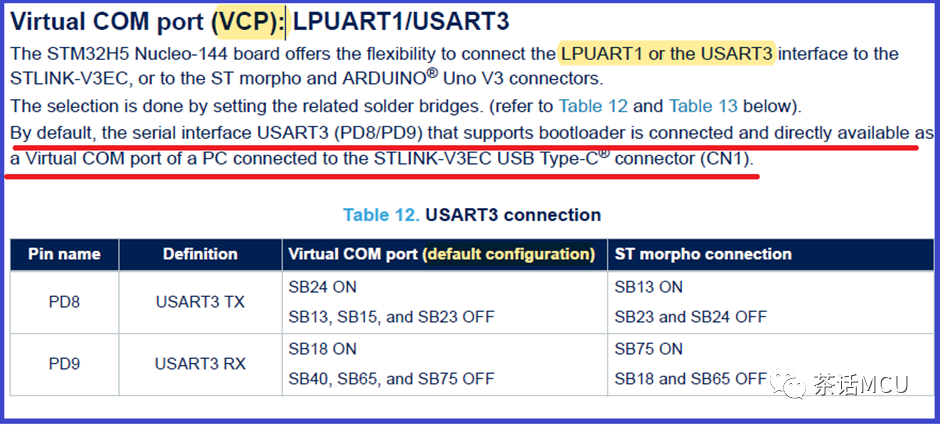

73aed4b2-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

基于上面硬件条件,使用CubeMx简单配置即可验证。

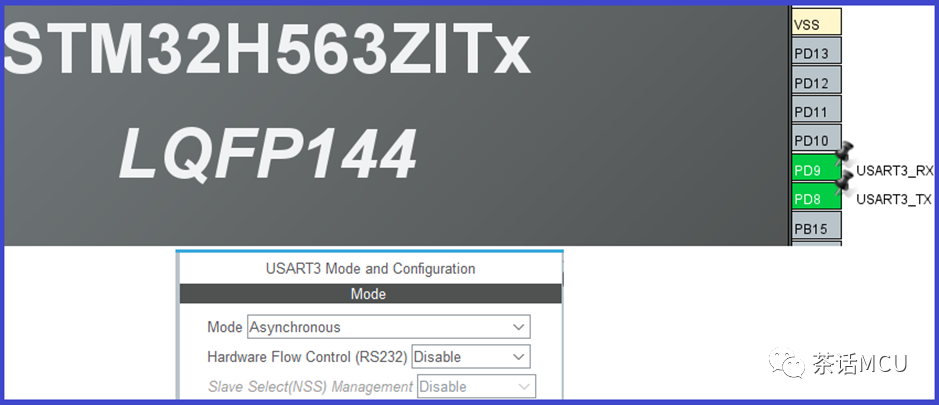

73f0ddbc-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

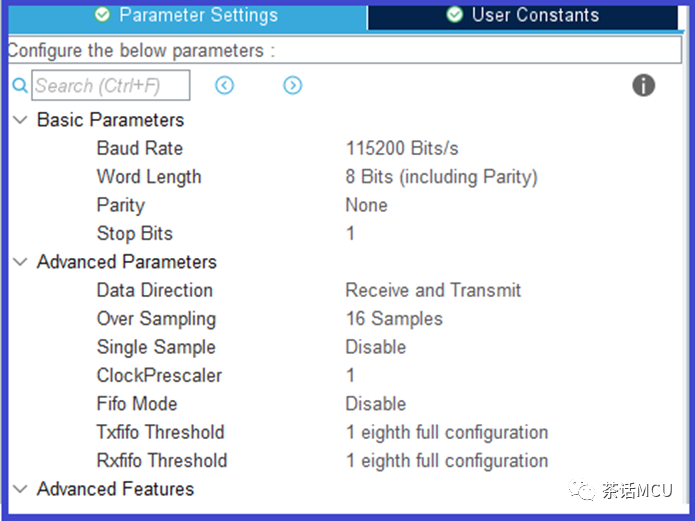

7415f71e-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

创建工程后,在用户代码里调用HAL_UART_Transmit(&huart3, (uint8_t *)tx1_buffer,  Size, TimeOut)函数,在串口输出终端即可看到结果。看来一切正常。

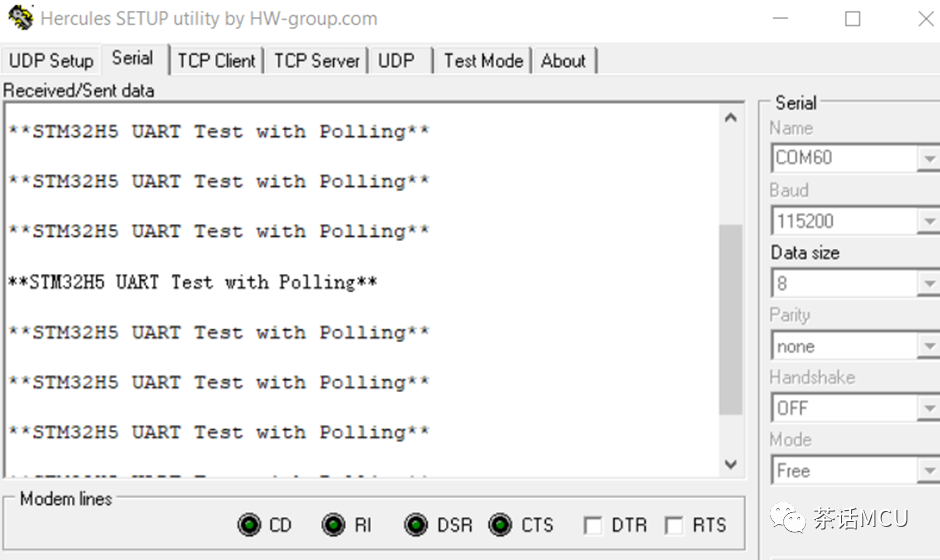

7457aa24-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

说明UART3的TX/RX脚【PD8/PD9】的确如手册所言,默认与VCP接口相连。

上面是基于查询方式做了UART的发送,如果采用DMA方式呢?我们也可以顺便体验下。

我这里使用GPDMA1的CH0和CH1,分别实现UART3的接收与发送。UART3的DMA接收采用Circular模式,外设到内存的传输方向;发送采用Normal模式,内存到外设的传输方向。源端与目的端访问数据宽度均为Byte。DMA请求使用标准请求模式。

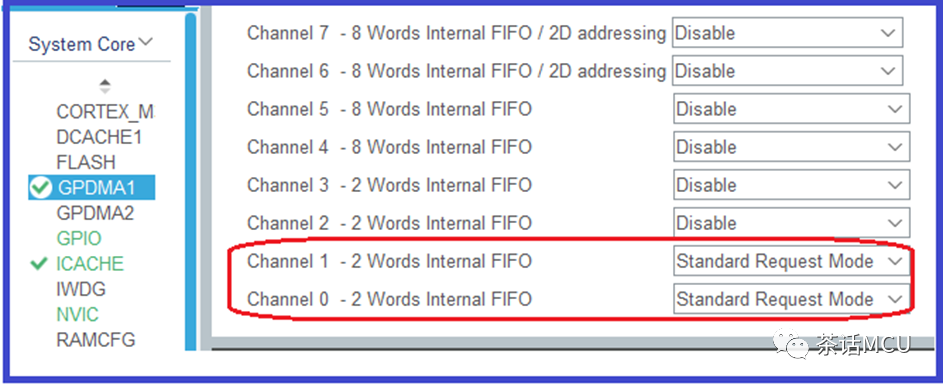

749e7ff8-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

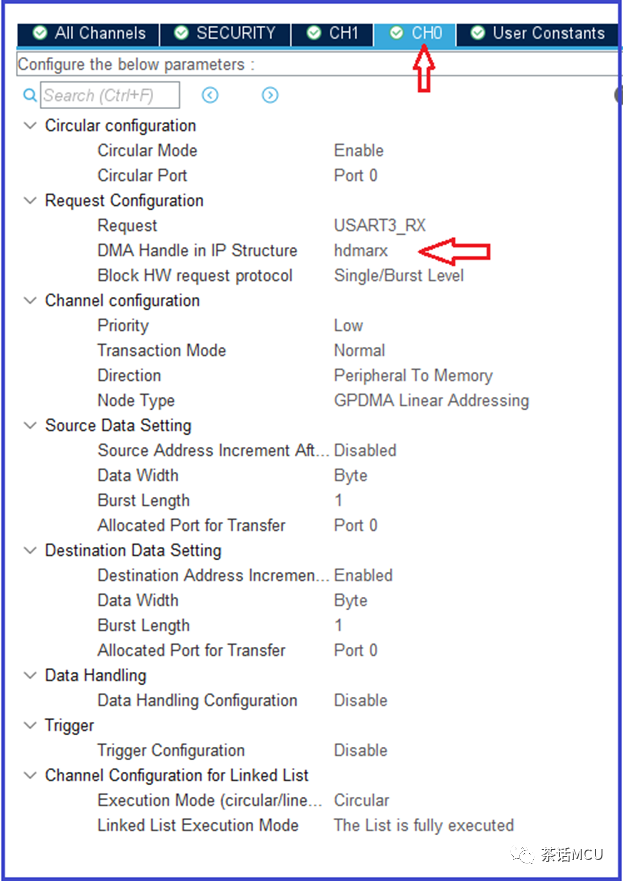

74c7a8b0-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

74f1ba92-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

创建基于STM32HAL库的工程,添加、整理用户代码。

#deifne RX_SIZE  (16)

#define TX_SIZE  (33)



ALIGN_32BYTES (uint8_t tx1_buffer[])='**STM32H5 UART Test with Polling**


';

ALIGN_32BYTES (uint8_t tx_buffer[])='**STM32H5 UART Test with DMA**


';

ALIGN_32BYTES (uint8_t rx_buffer[16]);



  __HAL_LINKDMA(&huart3, hdmarx , handle_GPDMA1_Channel0);



  __HAL_LINKDMA(&huart3, hdmatx, handle_GPDMA1_Channel1);



   HAL_UART_Receive_DMA(&huart3,  rx_buffer,  RX_SIZE);//For RX



   。。。。。

     /* USER CODE BEGIN WHILE */

while (1)

  {



  HAL_Delay(2023);



  HAL_UART_Transmit_DMA(&huart3, (uint8_t *)tx_buffer, TX_SIZE);

  //HAL_UART_Transmit(&huart3, (uint8_t *)tx1_buffer, 37,0xfff);

   huart3.gState = HAL_UART_STATE_READY;



  }

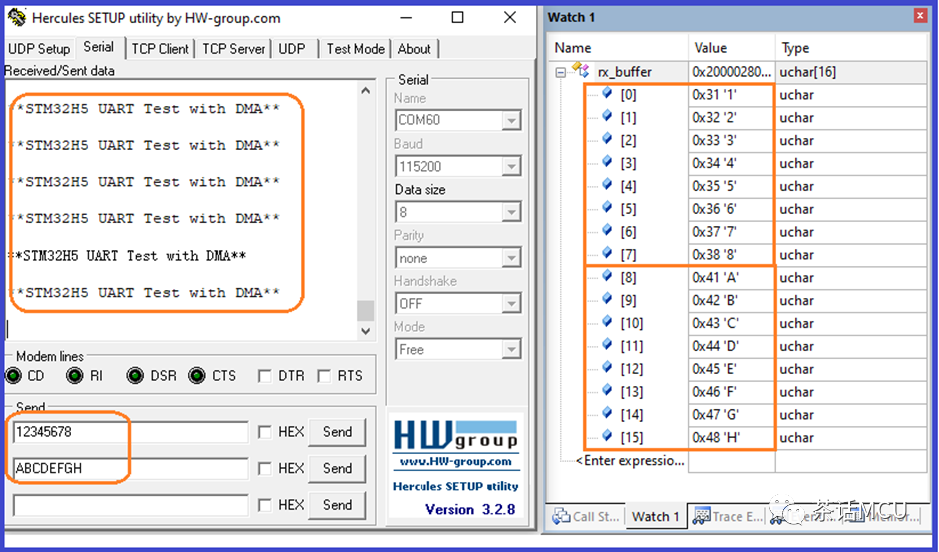

稍加调试后运行程序看结果。下面左侧窗口为UART3通过DMA发送出来的信息,右侧为串口助手发送后UART3通过DMA接收到的信息。

752010f4-3257-11ee-9e74-dac502259ad0.png?imageView2/2/w/1000

好,基于STM32H5的UART通信的演示就到这里。内容不难,主要是做了些验证。这些验证过程及结果的确也能为初次接触该板或该MCU系列的人在遇到相关问题时予以信心,在调试受阻时能尽快地锁定问题方向。毕竟做开发调试时,信心和问题方向都是非常重要的因素。
