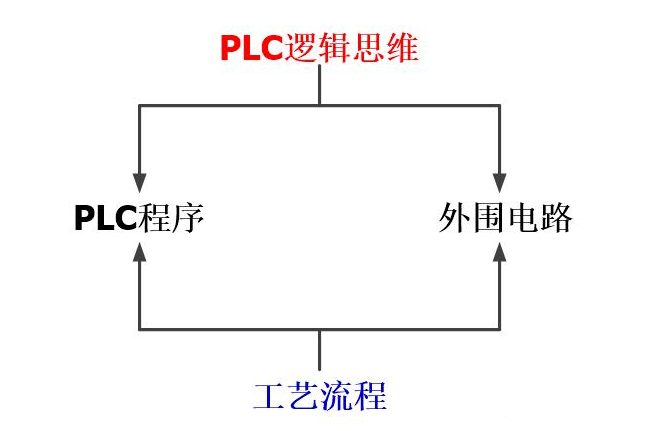

plc的实际应用中逻辑思维最根本的,是由其控制的设备工艺流程决定的,不是凭空想出来的,主要通过plc程序与其外围电路来实现。

5d1db534-b05f-11ee-8b88-92fbcf53809c.png?imageView2/2/w/550

PLC程序



在PLC程序的学习过程中:

1,不要纠结于各种指令以及各种语法

PLC的目的不是指令,而是实现工艺,而且,指令那么多,全部掌握不现实。另外,现在的PLC编程软件都很智能,帮助文件很丰富,而且编辑的时候,都会有提示。

2,多多练习

这里的练习,是自己用PLC编程软件,多写程序,而不是在纸上画出各种梯形图

3,遇到问题要自己独立解决

自己解决问题,才能印象深刻,不要一有问题就到处求助。而且,现在PLC编程软件的提示信息很丰富,如果出现错误,可以参照提示。不要动不动就问别人,甚至连手册都找不到,这种初学者,建议放弃。

4,多去查阅资料

官方提供了大量资料供我们查阅,这些才是最好的学习资料。

5,多去看别人写的PLC程序

看别人写的程序不是目的,关键是看别人在写程序的时候,处理问题的方法。当然,盲目看别人的PLC程序没有意义,尤其是你不知道的机器设备。所以,要参考别人的PLC程序,一定要知道程序的目的。比如MODBUS的轮询,如果初学者不会写,那就看别人的MODBUS轮询程序怎么写的。再比如,初学者对水处理行业没有任何了解,就去看所谓的大型水处理PLC程序,没有任何意义。

想要快速理解plc的逻辑,首要的任务就是认识设备的运转过程,控制对象。

如有哪些电机,电机的种类如普通三相异步电机步进电机还是伺服电机,这些对象之间的工作和逻辑顺序是怎样的。



最简单的方法就是通过设备操作手册来认识。

设备的工艺要求决定了plc电气元件的选型以及程序的编写。

其中电气元件,我们可以通过控制配电柜来观察,主要的有plc的型号、控制对象的一些继电器(中间继电器、接触器等)、电机驱动器(变频器、伺服驱动器等)、模拟量传感器、开关电源以及一些按钮开关、限位开关等输入信号。

如果想要详细的了解所有的电气元件、具体型号以及布线图则需要查看图纸,里面的有原理图和各种报表会显示。

这些东西都是我们能够直观看到的,它的功能和控制效果也是清楚的,而plc的程序则是不能直接体现出来的,必须通过编程软件进行查看,对于程序的解读首先要认清楚输入信号和输出信号,最好选择源程序里面带有注释比较好理解。
