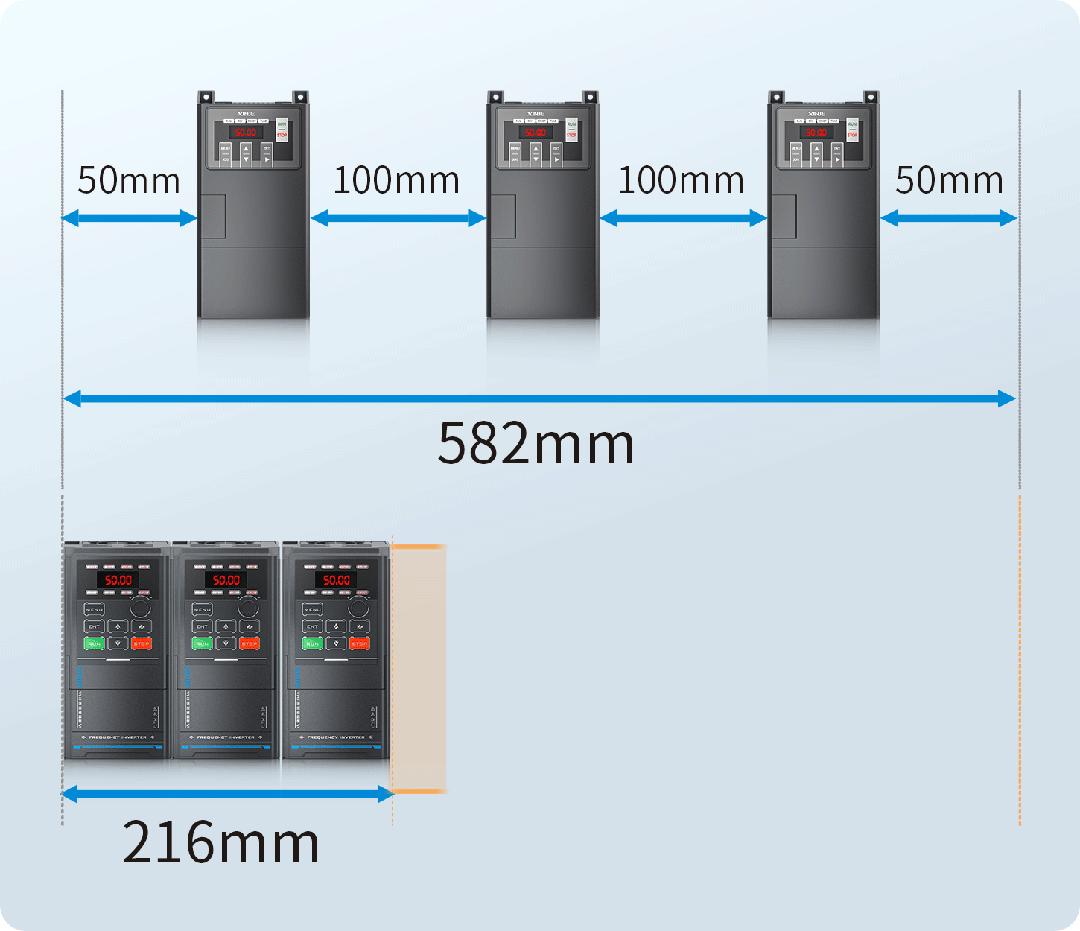

小巧紧凑设计

■功率密度最优设计，实现产品体积最小化。

■支持在最小空间内无缝并排安装（环境温度40℃以下）。

51e38186-b5c7-11ee-8b88-92fbcf53809c.gif?imageView2/2/w/1000

一体多能

■支持多种算法：VF、SVC。

■搭配全新ARM平台，支持同异步一体（2.2kW及以上支持）。

重载输出

■标配IGBT集成模块，实现150%重载输出1分钟。

■标配制动功能，长期保障设备平稳停机。

5253129e-b5c7-11ee-8b88-92fbcf53809c.png?imageView2/2/w/1000

调试轻松便捷

■电位器式可调旋钮设计，调速更轻松。

■支持外引LCD液晶面板，实现参数一键上下载。

■支持上位机软件调试，使现场变频器的调试、监视更加方便和快捷。

■支持5路NPN型和PNP型开关量输入X，使现场变频输入接口类型实现多元化。

高规格EMC设计

VH1系列内置RFI滤波器，可有效降低EMC对外干扰，满足高精度控制需求。

风道与PCB板完全隔离

独立风道设计，流畅散热，保证电子元器件长期稳定运行。

PCB板涂层全覆盖

采用三防漆自动喷涂线设备，可根据不同电路板设计不同的喷涂策略，三防漆涂层全覆盖，无惧油污、湿气侵蚀。

多种安装方式

支持螺钉安装、导轨安装两种方式。

获得欧盟CE认证

丰富的应用场景

可广泛应用在木工辊涂、食品饮料、包装设备、物流输送线、光伏、风机水泵等小型自动化机械设备上。

规格参数

54c74842-b5c7-11ee-8b88-92fbcf53809c.png?imageView2/2/w/1000

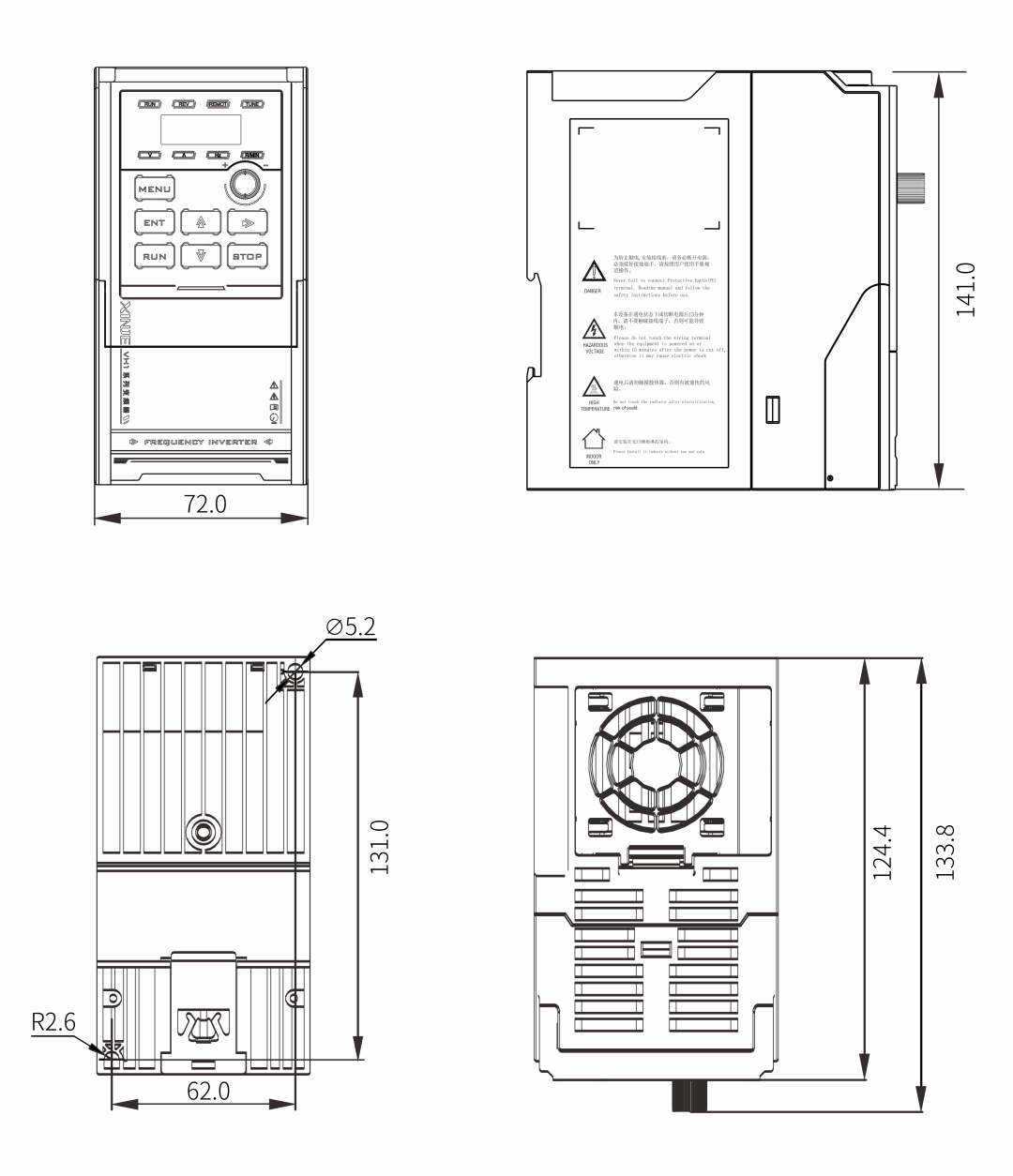

外观尺寸图（单位：mm）

VH1-20P4/20P7/40P4/40P7/41P5-B

54f3aa72-b5c7-11ee-8b88-92fbcf53809c.png?imageView2/2/w/1000

VH1-42P2/43P7-B

550c4f6e-b5c7-11ee-8b88-92fbcf53809c.png?imageView2/2/w/1000

*注：安装螺钉均为M4。
