西门子全系PLC内部拆解原理解读

1、S7-200系列

S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

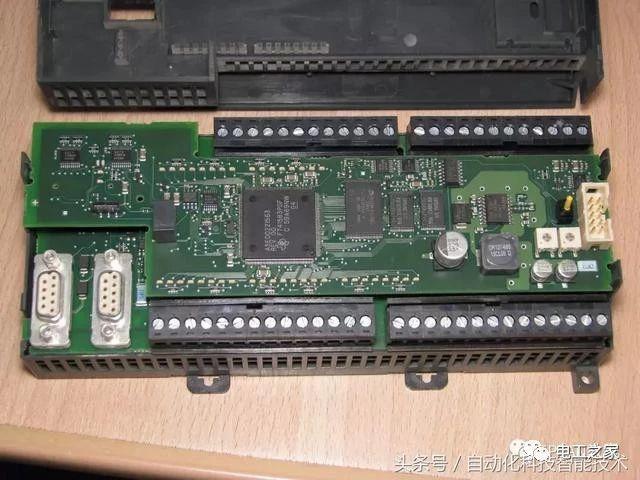

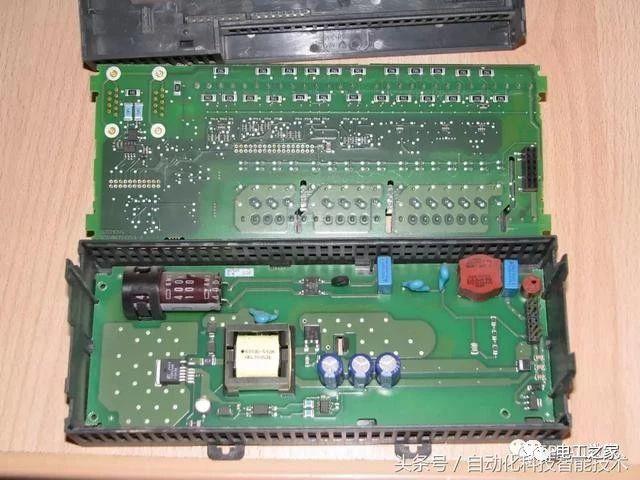

S7-226CN

2、S7-300系列

S7-300是德国西门子公司生产的可编程序控制器(PLC)系列产品之一。其模块化结构、易于实现分布式的配置以及性价比高、电磁兼容性强、抗震动冲击性能好，使其在广泛的工业控制领域中，成为一种既经济又切合实际的解决方案。

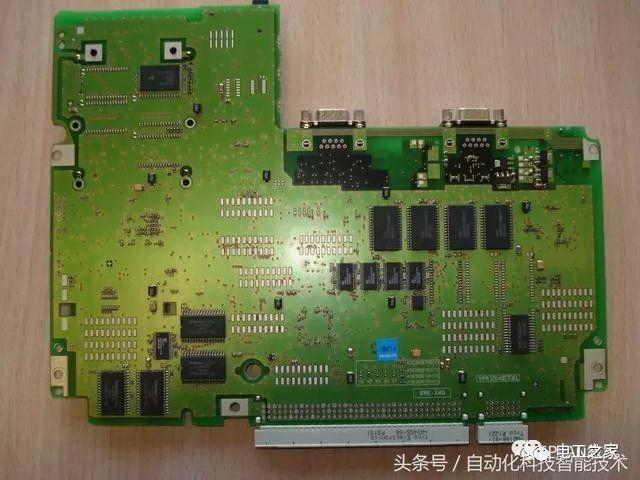

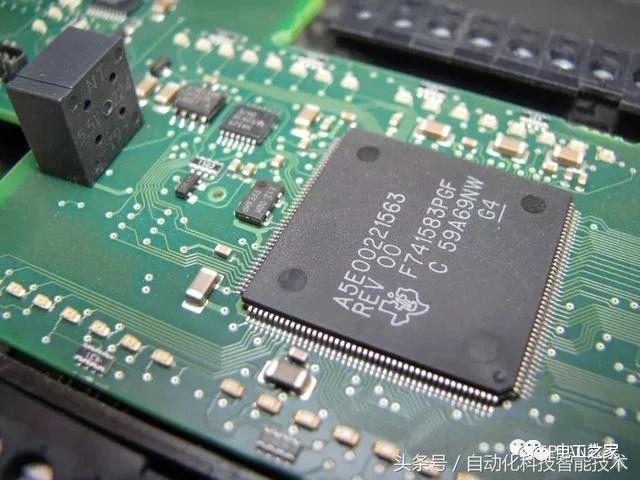

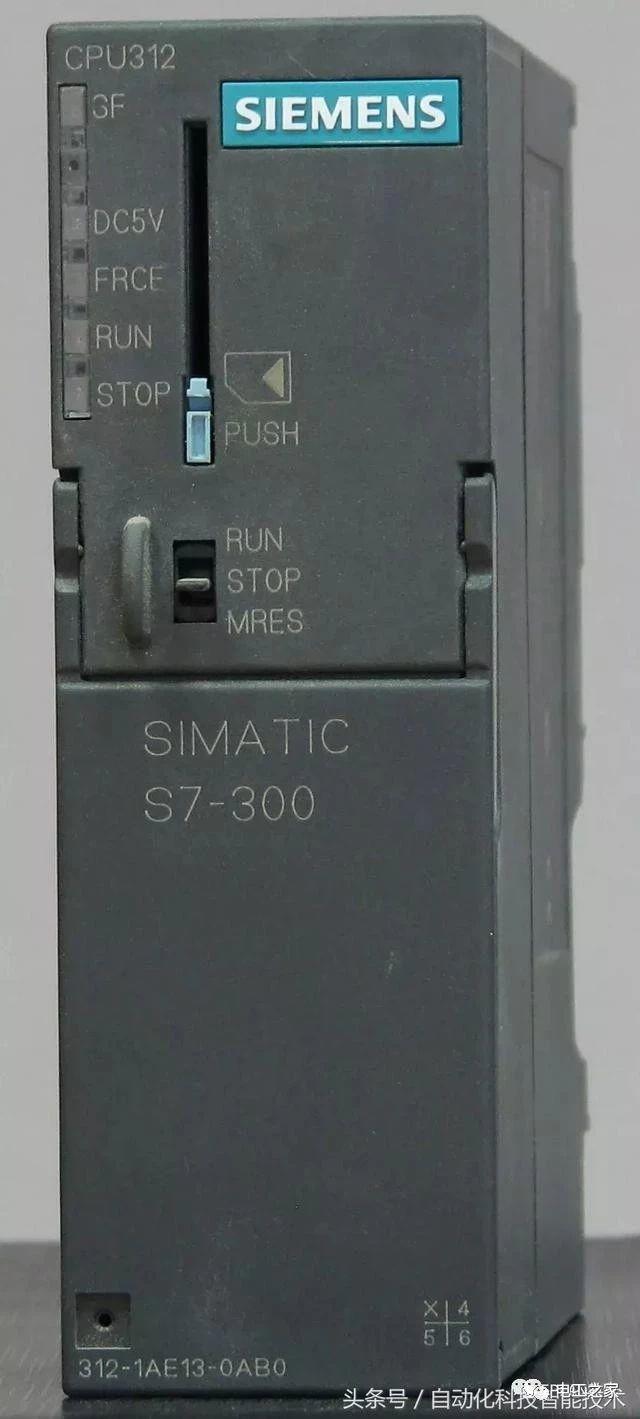

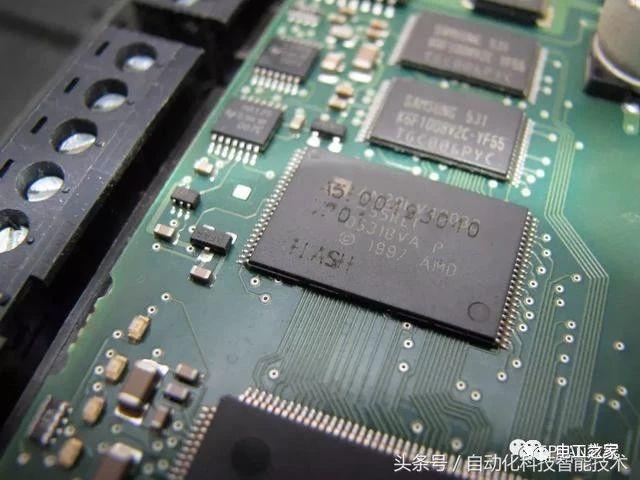

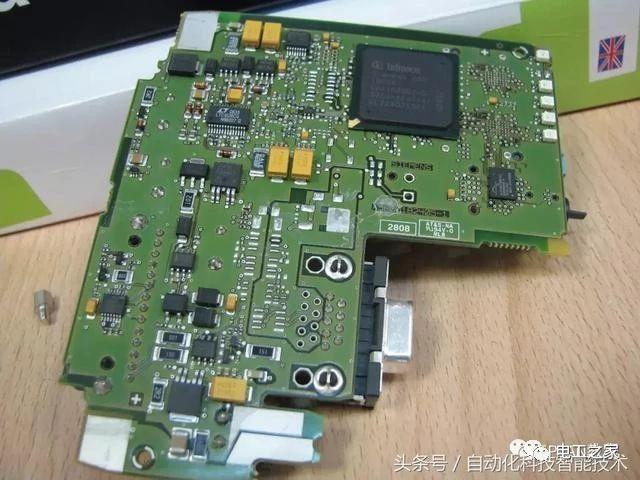

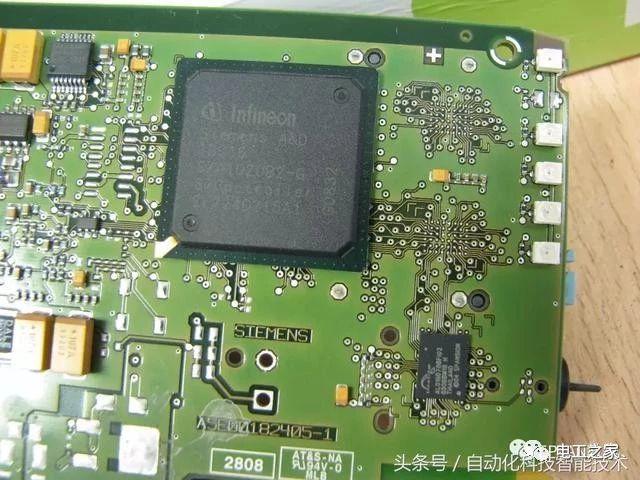

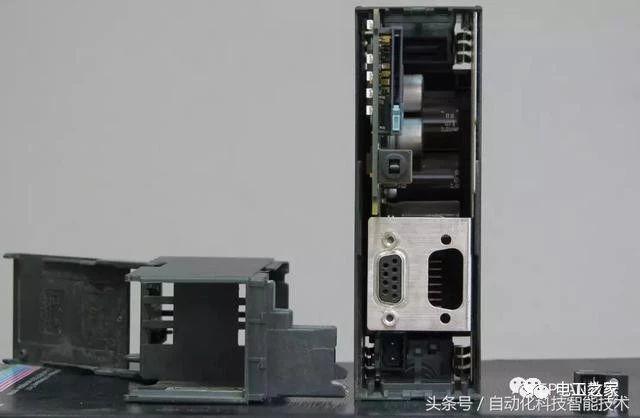

S7-312

3、S7-400

西门子S7-400 PLC是用于中、高档性能范围的可编程序控制器。SIMATIC S7-400PLC的主要特色为：极高的处理速度、强大的通讯性能和卓越的CPU资源裕量。

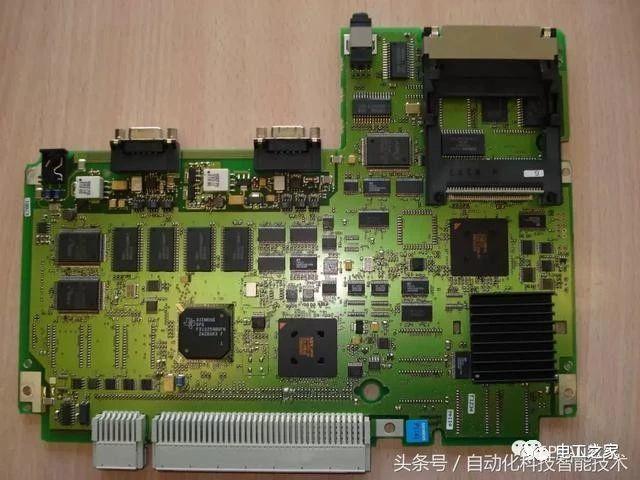

CPU_412

4、S7-1200系列

CPU1214

外观全景

顶层特写

电路板全景

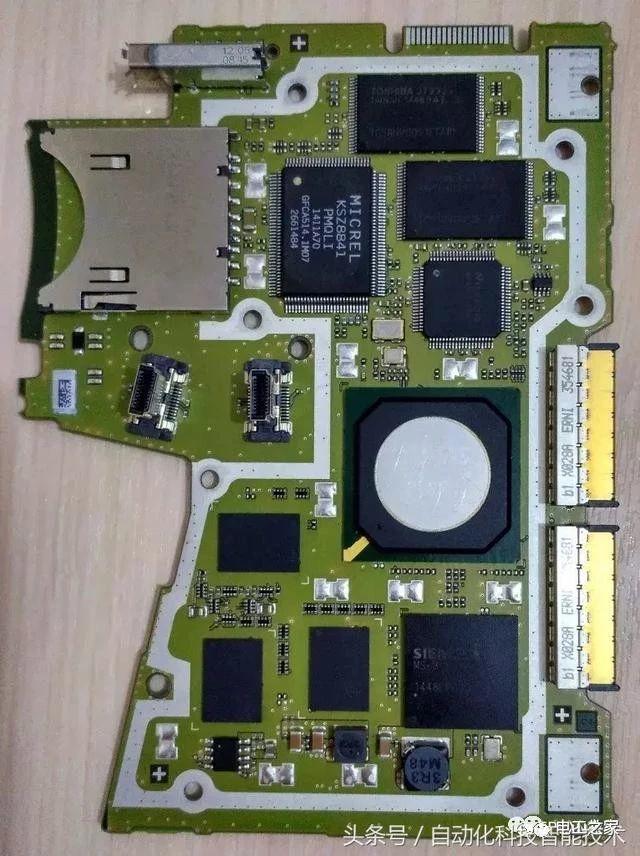

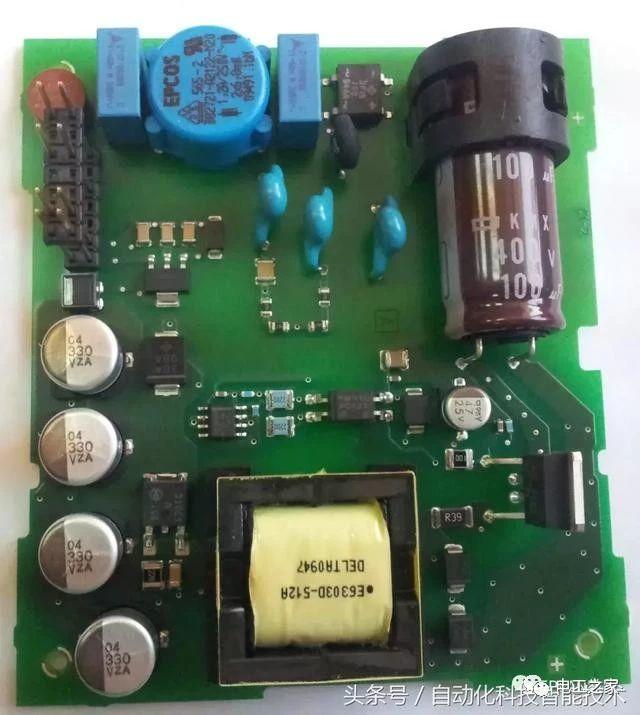

电路板特写

电路板背面

5、S7-1500系列

S7_1511_PN

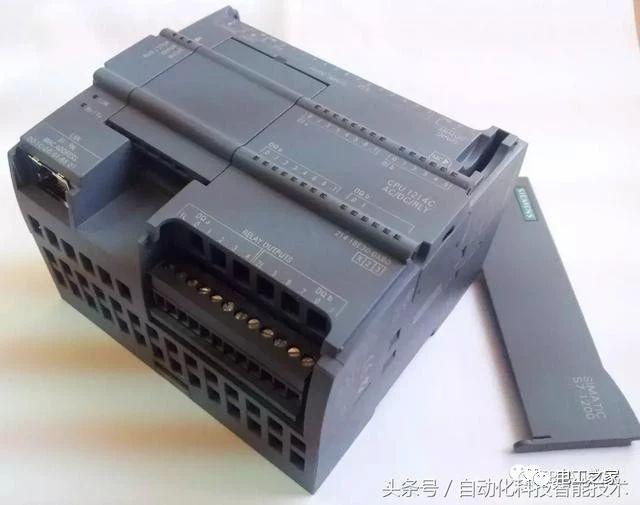

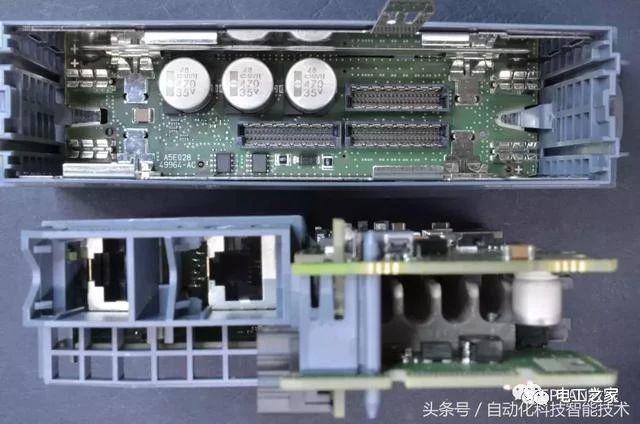

外观一览

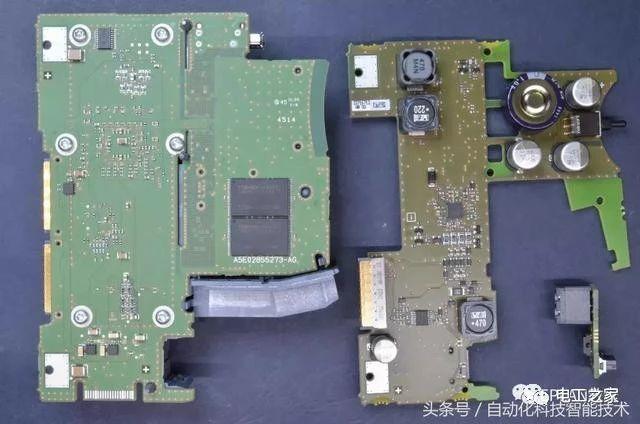

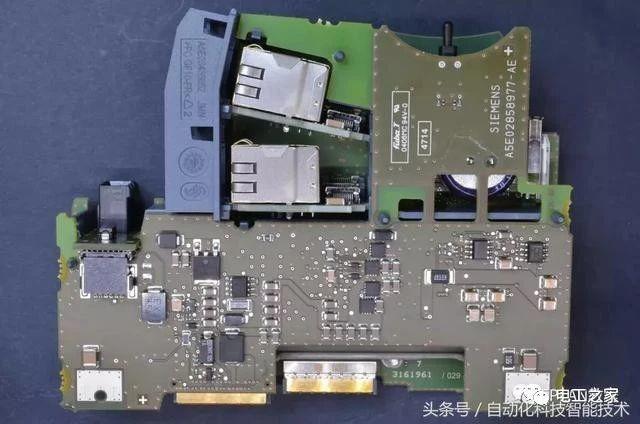

电路板正面

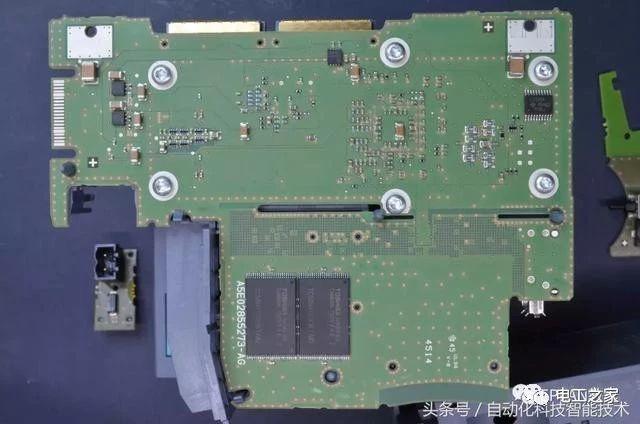

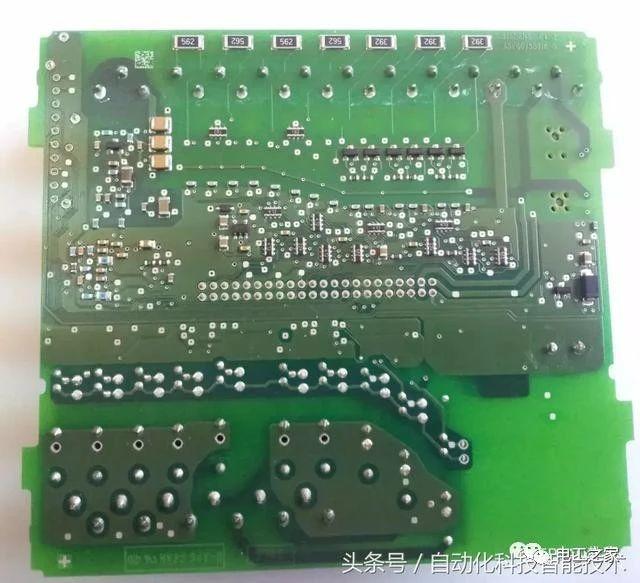

电路板背面

看完全部拆解图，论坛网友也顺势发出感叹：为什么国产工控行业造不出顶级的PLC?

网友A：

1、造出顶级PLC需要能够沉下心来的工程师，慢工出细活。

2、还需要好的市场环境，无论是哪个国家的产品，最终你都需要给你试验的机会。无论是哪个品牌，工程师开发出来的产品不可能说一出来就是稳定可靠的，他们也不是神，也是经过长期的试验与失败才有今天的辉煌的。反观国内，大型的设备，哪个敢用国产？连试用的机会都不会给你的，你的产品只能停留的试验室状态，这样长期下去，你还能有高端吗？

3、恶性循环效应，国人总是想着赚快钱，不会沉下心把产品做好，企业不相信国产，除非是低端的产品才会用国产，或者需要有价格优势的场合才会用，这样长期下去，国产就会被打上劣质的标签，想往高端走，难。

网友B：

因为IP和IC设计不行。电路板可以模仿人家的，但是芯片模范不了人家的，软件底层也模仿不了。而自己开发的软件和芯片，由于用量太少，缺乏持续改进的动力；由于问题多，用量更少，就进入了一个无限死循环……另外，PLC刚进入中国的时候，也没有人用，没信心。最开始的时候是西门子、ABB推广PLC时，都是“担保”，如果出问题了包赔。试问国产厂家哪个敢这么做呢？

网友C：

先从职业院校和高校改革开始吧，现在的职业院校的课程基本上是三菱，西门子，国产的要推，就从基本教育开始。
