《嵌入式-STM32开发指南》第二部分 基础篇 - 第2章 Systick系统定时器(HAL)

发布者:Shuxiang最新更新时间:2025-01-08 来源: jianshu关键字:STM32  Systick  系统定时器  HAL 手机看文章 扫描二维码
随时随地手机看文章

2.1 STM32Cube新建工程

关于如何使用使用STM32Cube新建工程在前文已经讲解过了,这里直说配置GPIO部分内容。本文要实现流水灯,其实输出为初始化设置为高电平还是低电平都可以,因为流水灯需要不断反转


第1章 GPIO(HAL库)

1.GPIO配置
我们将PB0、PG6、PG7配置输出模式(高电平、低电平均可)、输出速率、上/下拉等,默认即可。

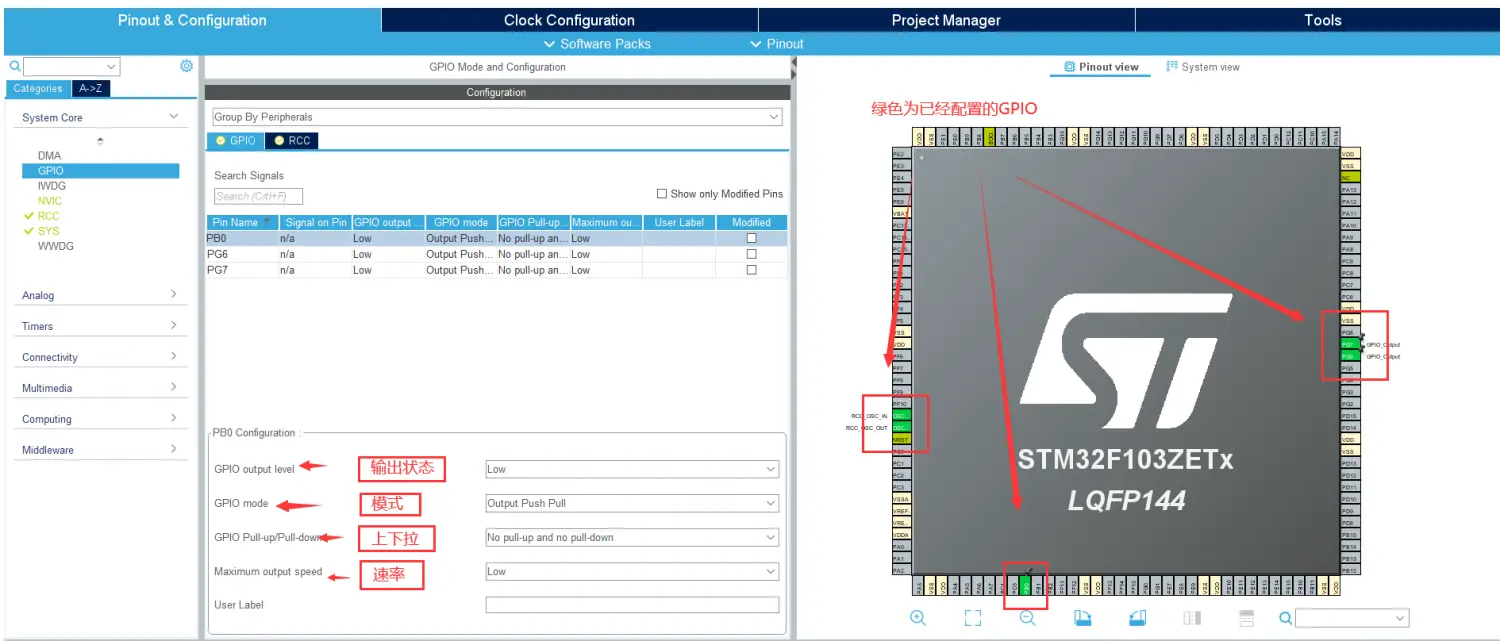

图1GPIO初始化

2.时钟源配置

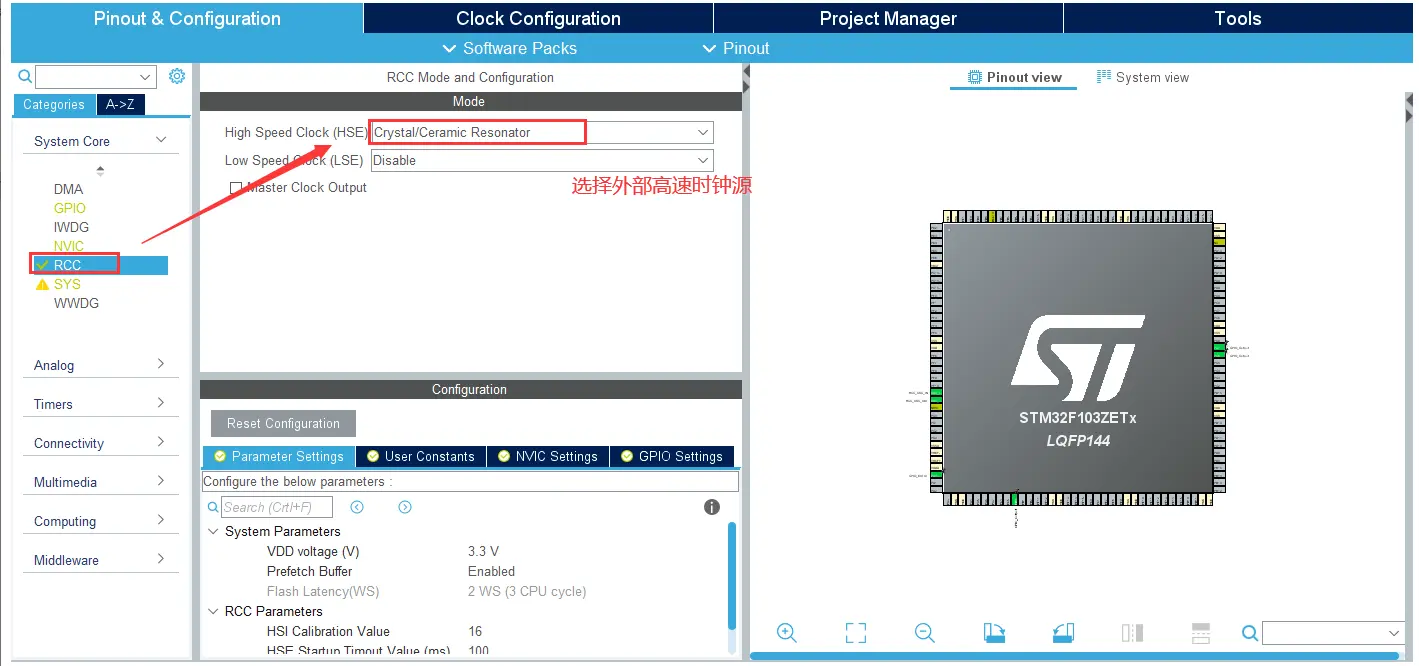

图2时钟源

3.时钟配置

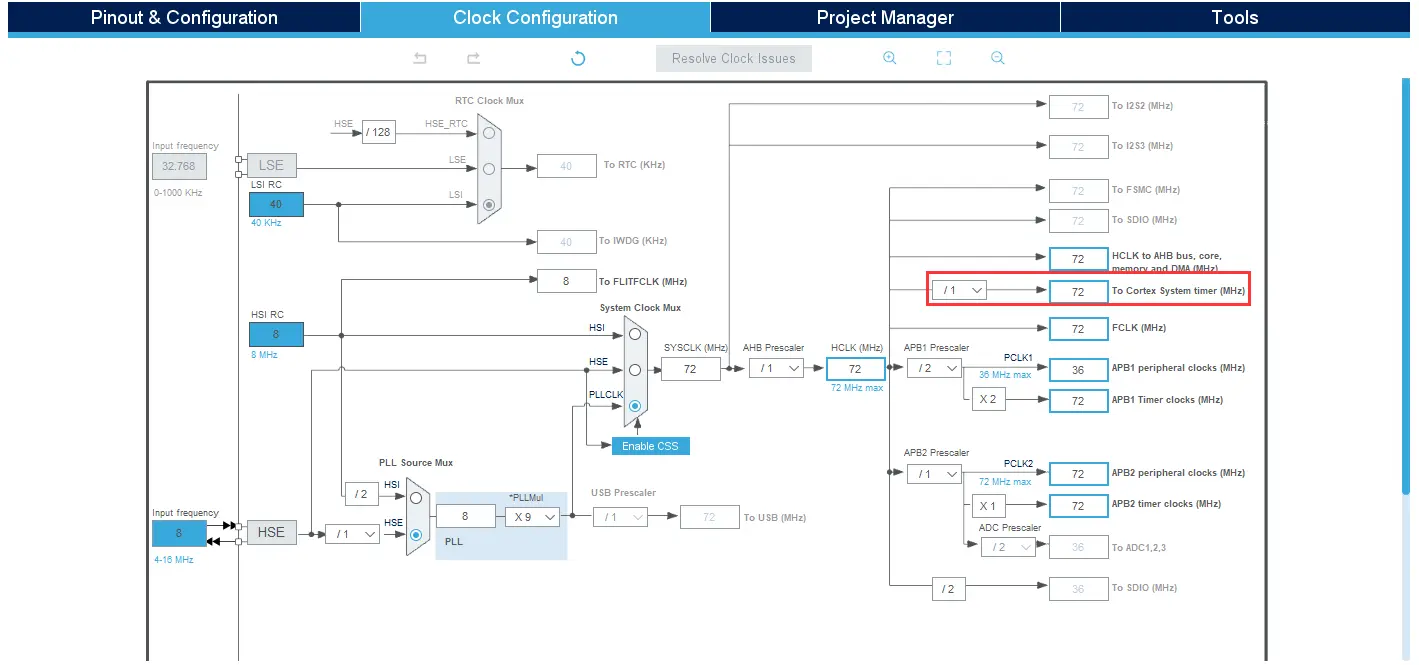

图3时钟配置

4.sys配置(滴答定时器配置)

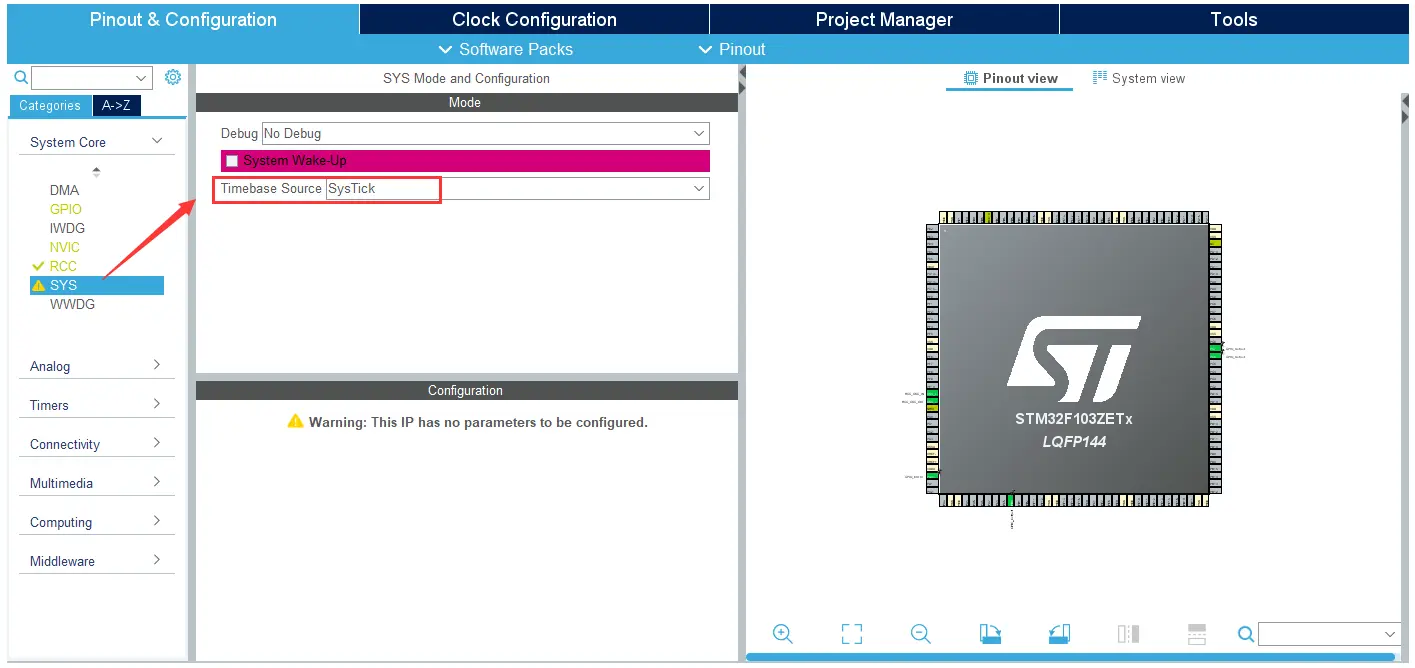

图4滴答定时器

以上配置和GPIO流水灯是一样的,本文只具体讲解Systick的内容。

2.2 Systick系统定时器具体代码分析

Systick属于内核部分,相关的寄存器定义与库函数都在内核相关的文件core_cm3.h中,在上标准库函数版本中已经分析过了。那么HAL库函数是如何初始化Systick的呢?在HAL_Init()函数中调用了HAL_InitTick()函数,这才是Systick初始化入口。

__weak HAL_StatusTypeDef HAL_InitTick(uint32_t TickPriority)

{

  /* Configure the SysTick to have interrupt in 1ms time basis*/

  if (HAL_SYSTICK_Config(SystemCoreClock / (1000U / uwTickFreq)) > 0U)

  {

    return HAL_ERROR;

  }


  /* Configure the SysTick IRQ priority */

  if (TickPriority < (1UL << __NVIC_PRIO_BITS))

  {

    HAL_NVIC_SetPriority(SysTick_IRQn, TickPriority, 0U);

    uwTickPrio = TickPriority;

  }

  else

  {

    return HAL_ERROR;

  }


  /* Return function status */

  return HAL_OK;

}


HAL_SYSTICK_Config()函数和标准库函数差不多,默认中断周期是1ms,HAL_TICK_FREQ_DEFAULT是一个宏定义表示计数的频率,默认是1,也就是1KHz,也就是1/1000,那么中断一次的时间为72000000/1000/1*(1/72000000)=1ms。那么我们要延时1s怎么做呢。

我们在上一节流水灯使用了HAL_Delay()函数,函数原型如下。


__weak void HAL_Delay(uint32_t Delay){
  uint32_t tickstart = HAL_GetTick();
  uint32_t wait = Delay;

  /* Add a freq to guarantee minimum wait */
  if (wait < HAL_MAX_DELAY)
  {
    wait += (uint32_t)(uwTickFreq);
  }

  while ((HAL_GetTick() - tickstart) < wait)
  {
  }}

在函数中HAL_Delay(),(HAL_GetTick() - tickstart) < wait用于延时的中断周期数,在Systick初始化函数中,中断间隔为1ms,HAL_Delay ()函数的传入参数Delay表示多少个中断周期,也就是我们最终的延时,我们传入Delay = 500,那么最终的延时就是500ms。

我们再来看看HAL_GetTick()函数。


__weak uint32_t HAL_GetTick(void){
  return uwTick;}

HAL_GetTick()函数很简单,不断获取uwTick得值,这是一个全局变量,可以发现在HAL_IncTick()函数中使用过。那么HAL_IncTick()函数被那个函数调用了呢?


__weak void HAL_IncTick(void){
  uwTick += uwTickFreq;}

不难发现,在stm32f1xx_it.c中间中的SysTick_Handler()函数中调用了HAL_IncTick()函数,SysTick_Handler()也就是滴答定时器的中断服务函数,也就是中断一次会调用一次,也就会uwTick变量累加一次,最终uwTick累加到Delay次,表示此次延时结束。


void SysTick_Handler(void){
  /* USER CODE BEGIN SysTick_IRQn 0 */

  /* USER CODE END SysTick_IRQn 0 */
  HAL_IncTick();
  /* USER CODE BEGIN SysTick_IRQn 1 */

  /* USER CODE END SysTick_IRQn 1 */}


好了,使用STM32Cube配置SysTick定时器的延时就讲解完成了,在主函数是使用延时函数控制LED就是流水灯了。

int main(void)

{

  /* USER CODE BEGIN 1 */


  /* USER CODE END 1 */


  /* MCU Configuration--------------------------------------------------------*/


  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */

  HAL_Init();


  /* USER CODE BEGIN Init */


  /* USER CODE END Init */


  /* Configure the system clock */

  SystemClock_Config();


  /* USER CODE BEGIN SysInit */


  /* USER CODE END SysInit */


  /* Initialize all configured peripherals */

  MX_GPIO_Init();

  /* USER CODE BEGIN 2 */


  /* USER CODE END 2 */


  /* Infinite loop */

  /* USER CODE BEGIN WHILE */

  while (1)

  {

    /* USER CODE END WHILE */

        HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);

        HAL_Delay(500);

        HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);


        HAL_GPIO_TogglePin(GPIOG, GPIO_PIN_6);

        HAL_Delay(500);

        HAL_GPIO_TogglePin(GPIOG, GPIO_PIN_6);


        HAL_GPIO_TogglePin(GPIOG, GPIO_PIN_7);

        HAL_Delay(500);

        HAL_GPIO_TogglePin(GPIOG, GPIO_PIN_7);

    /* USER CODE BEGIN 3 */

  }

  /* USER CODE END 3 */

}


2.3实验现象

将编译好的程序下载到板子中,可以看到三个LED灯不同地闪烁。
