前置条件

• 已创建STM32工程

• 已完成GPIO口驱动代码，本文以推挽输出为例，演示如何通过逻辑分析仪观察GPIOE的GPIO_Pin_5的toggle操作

代码示例

1. main.c

// main.cint main(void) {

    Led_Init(); //GPIO初始化配置

    while (1) {
        Led_On(); // GPIO电平置高
        Delay_MS(1000);

        Led_Off(); // GPIO电平置低
        Delay_MS(1000);
    }}

2. led.h

// led.h

#include 'stm32f10x.h'

int Led_Init(void);

int Led_On(void);

int Led_Off(void);

3. led.c

// led.c#include 'led.h'int Led_Init(void) {
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE, ENABLE);
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOE, &GPIO_InitStructure);
    return 0;}int Led_On(void) {
    GPIO_WriteBit(GPIOE, GPIO_Pin_5, Bit_RESET);
    return 0;}int Led_Off(void) {
    GPIO_WriteBit(GPIOE, GPIO_Pin_5, Bit_SET);
    return 0;}

调试仿真

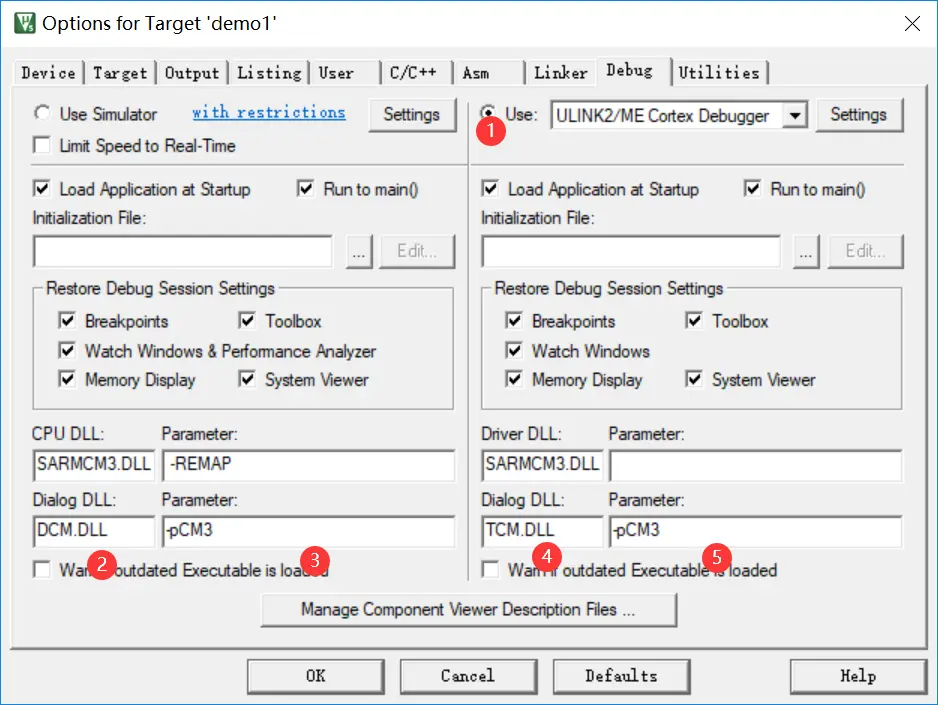

• 原始配置






  默认配置

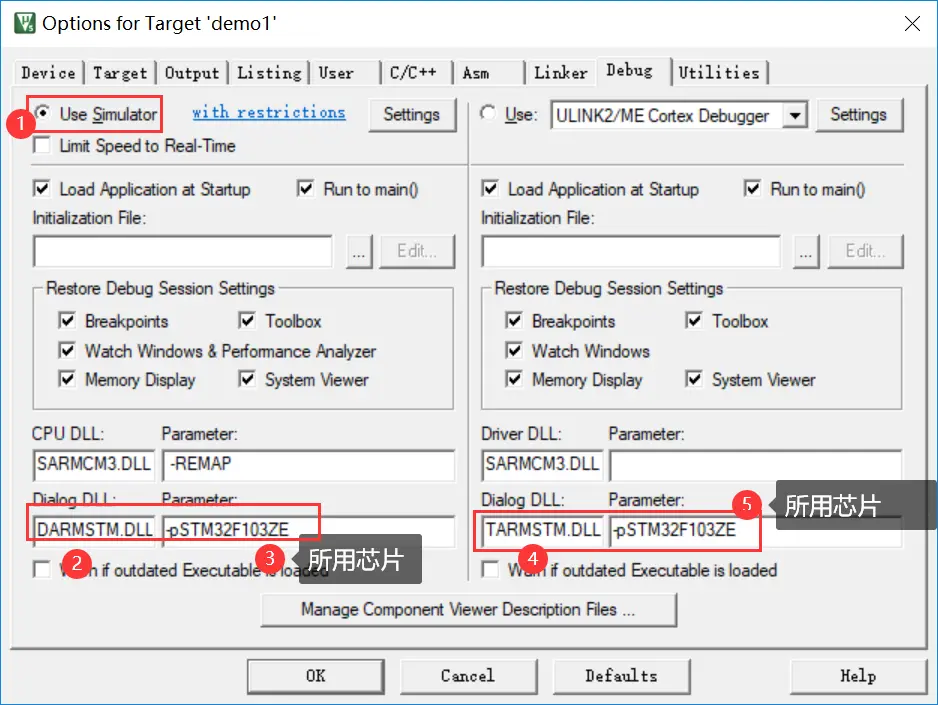

• 应修改为
  PS：3、4两处应该修改为所选STM32芯片的类型




  修改后配置

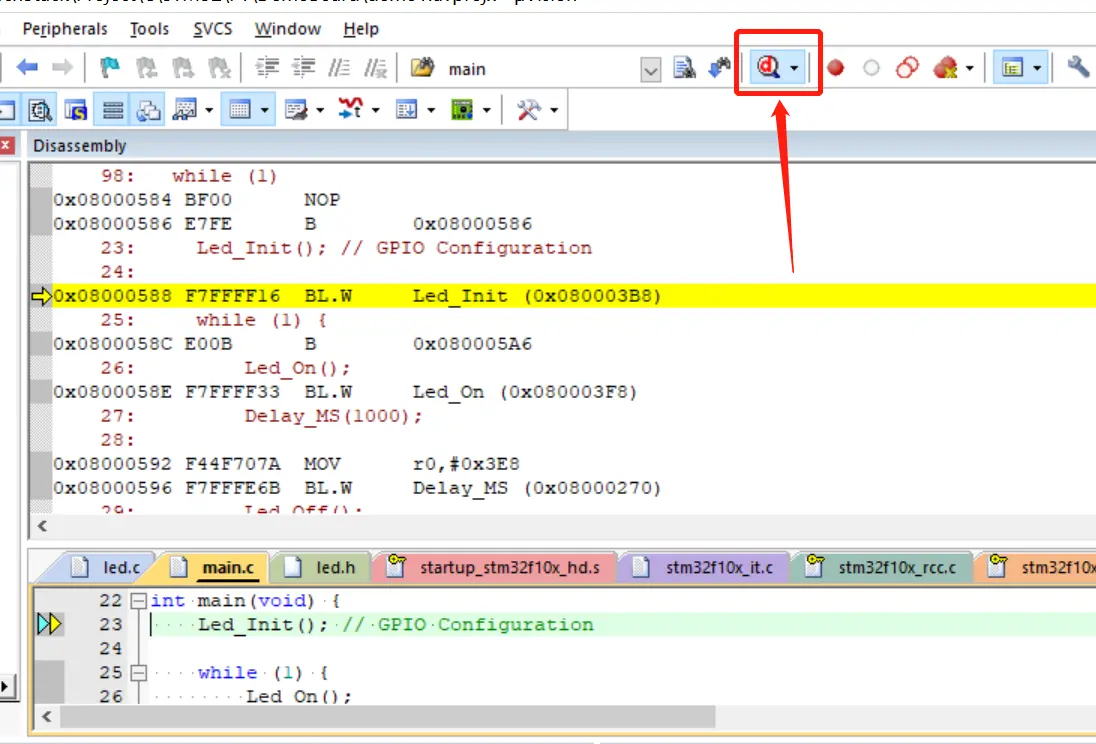

• 点击Debug按钮，启动调试






  启动调试

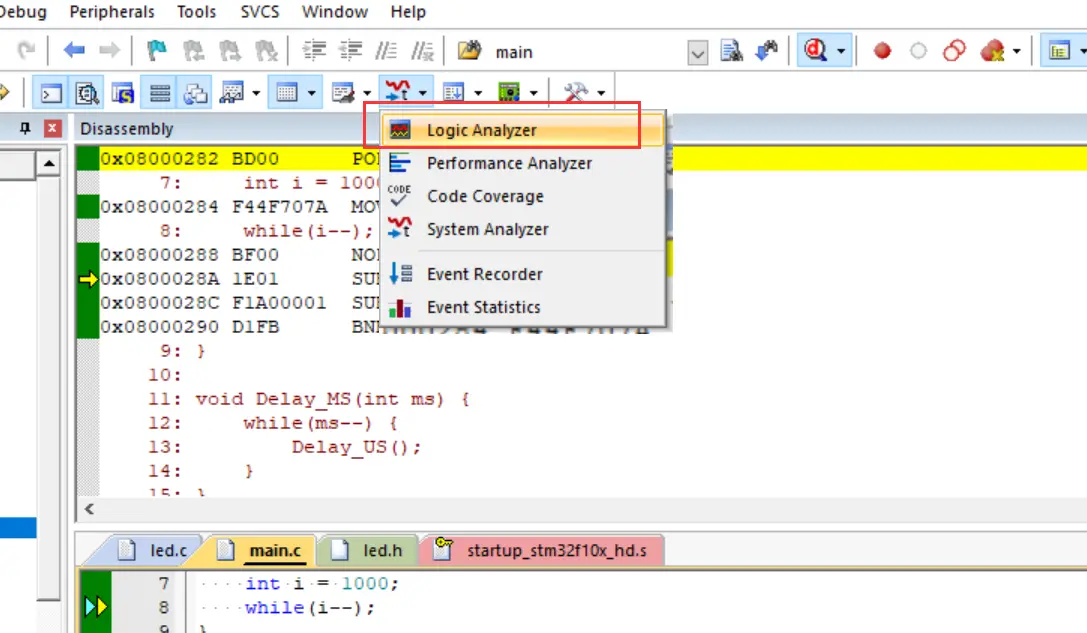

• 打开逻辑分析仪






  逻辑分析仪

• 点击[Setup]，在弹出窗口中添加PE5为观察端口
  PS：注意端口号输入格式，PE5 为 PORTE.5




  image.png?imageView2/2/w/1000

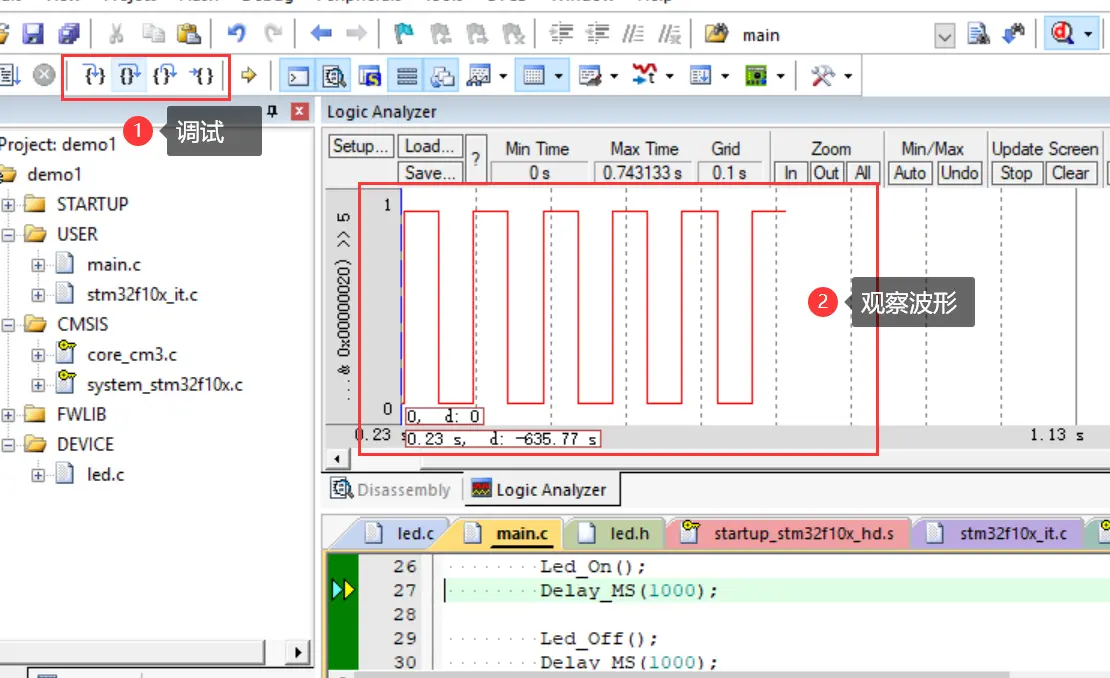

• 调试的同时观察波形






  调试&观察波形

• 调试说明






  调试说明

• 左1：Step，普通单步调试，遇到函数时会进入函数内部逐行执行

• 左2：Step Over，单步调试，遇到函数时不会进入函数内部，直接返回执行结果

• 左3： Setp Out，跳出当前正在执行的函数，直接返回执行结果，非强制退出，只是函数体内剩余的代码行不再单步调试

• 左4：Run to Cursor Line，跳转到光标所在代码行，指C语言代码行
