【GD32 MCU 入门教程】一、GD32 MCU 开发环境搭建（2）使用 IAR 开发 GD32

IAR版本众多，版本之间的兼容性并不好，如果初次使用建议安装7.3以上的版本,安装好IAR以后再根据该文档来添加GD的器件型号，进行相关的debug工作。

2.1 在IAR中添加GD32 MCU Device

2.1.1 从官网上下载相应的GD32系列插件。

下面以GD32F30x系列为例，下载插件IAR_GD32F30x_ADDON.1.0.0.exe：

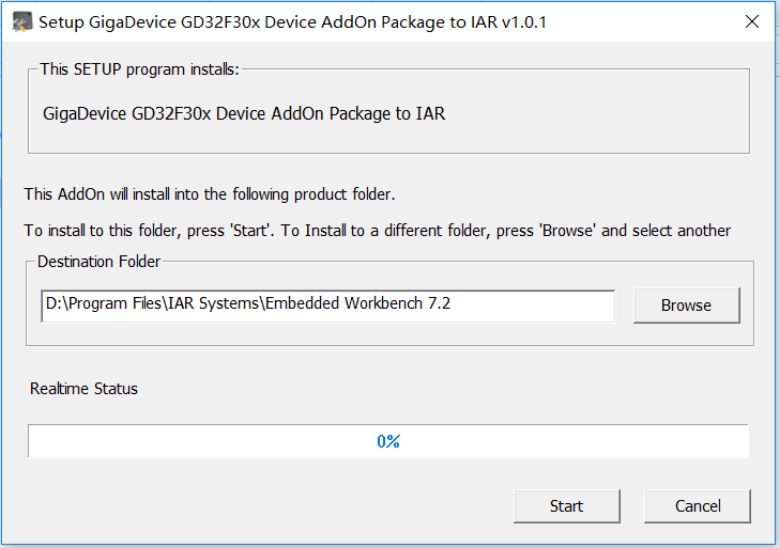

2.1.2 运行IAR_GD32F30x_ADDON.1.0.0.exe,单击start开始安装插件。

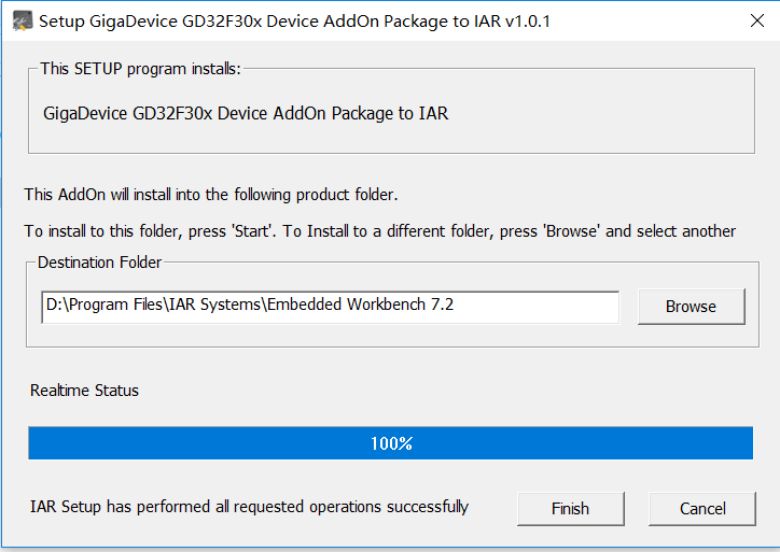

2.1.3 安装成功后单击Finish，结束插件安装。

2.2 在IAR中编译调试GD32

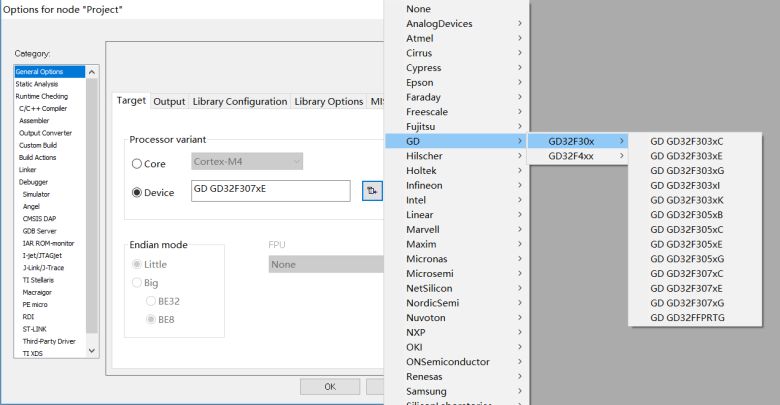

在上一小节中我们已经添加了GD32F30x系列的插件，这一小节我们介绍应如何使用它。 使用 IAR 编译 GD 的型号，有两个办法，一种是使用现有的工程进行修改，还有就是重新建立工程，这里就不细说具体工程应该如何建立，GD 的工程建立和别的平台都一致，建立工程时选择GD的相应型号。

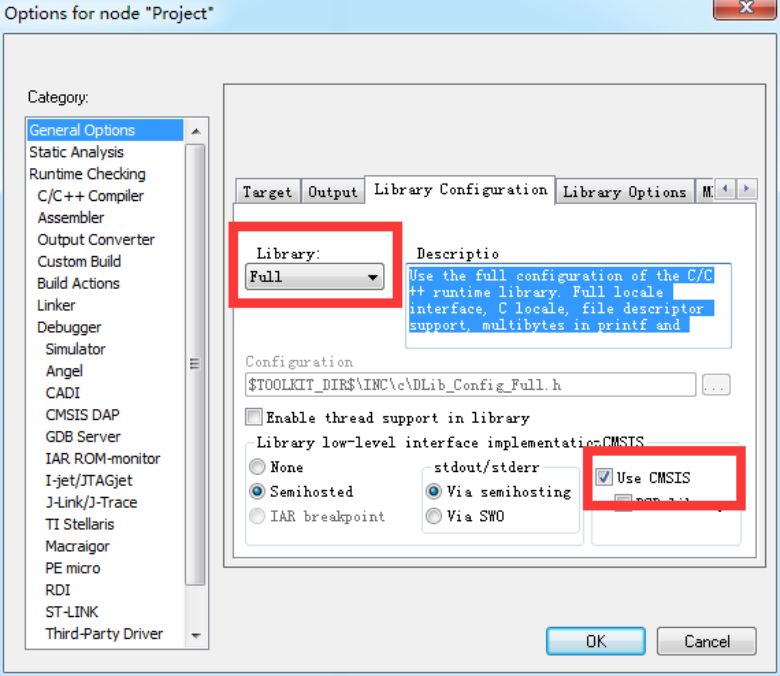

6.1以后的IAR不需要添加CMSIS文件（core_cm4.c和core_cm4.h），但是需要勾选General Options->Library Configuration的Use CMSIS，如果软件代码有使用到printf函数，还需要修改Library为FULL。

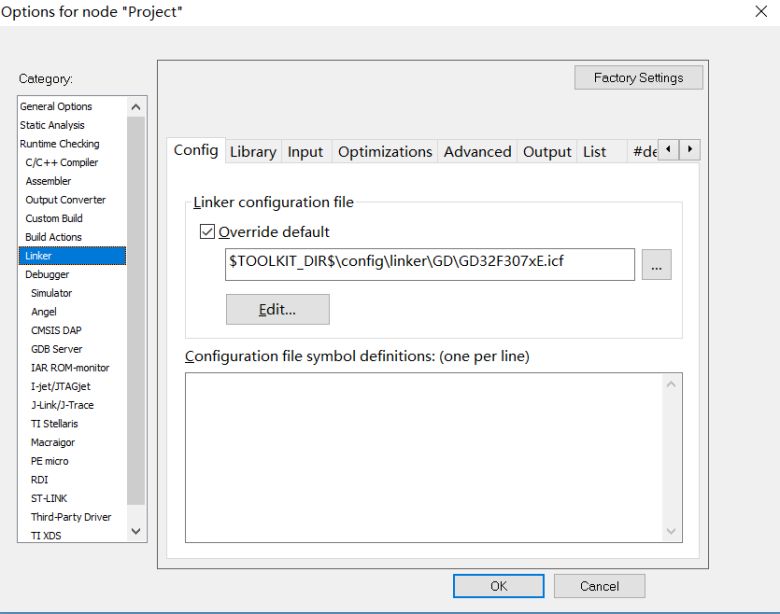

芯片的Link文件建立工程时会默认根据型号选定，但是编译前还是要有检查的习惯，检查一下ICF文件是否有配置，是否正确。

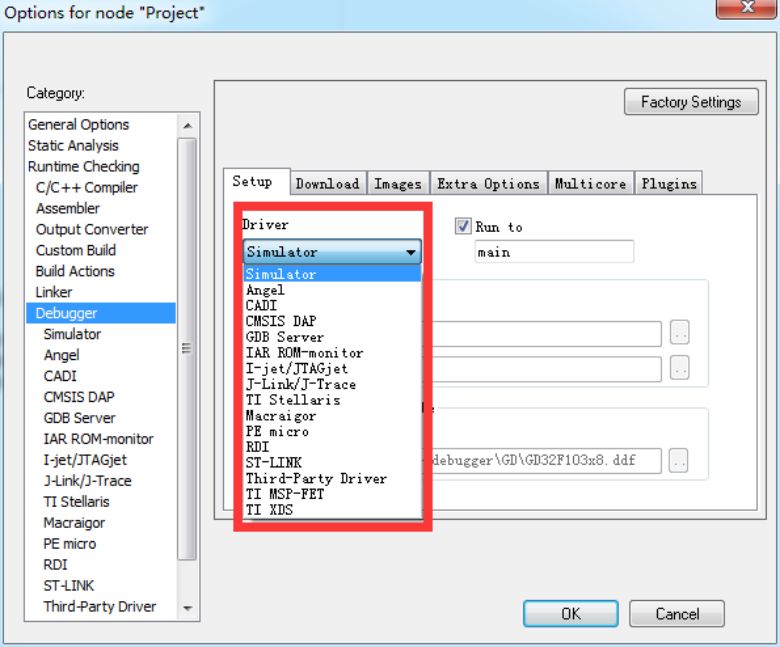

配置Debugger->Setup选项，新建立的工程默认是Simulator模拟，如果需要调试那么需要根据实际情况来选择：

1.使用GD-Link选择CMSIS DAP（兼容性不好，不建议在IAR下使用）；

2.使用J-Link选择J-Link/J-Trace；

3.使用ULink2选择CMSIS DAP。

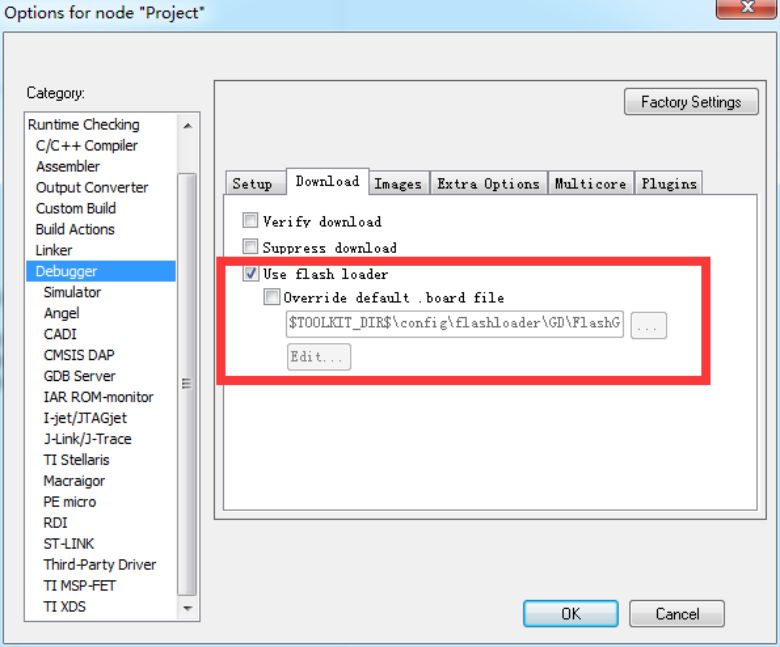

配置Debugger->Download选项，新建的工程有可能没有配置download选项，如果我们需要调试代码那么务必要勾选User flash loader选项，且保证board file准确，否则程序无法正常下载至芯片内部。

如果选择了Debugger选项，那么还需要根据Debugger选项设定对应的调试选项；如果选择的是GD的型号，在IAR下面已经固定将所有的调试接口都配置为SWD接口，可以忽略该选项配置，直接进行相关的代码debug工作。
