HT862的单节锂电池供电智能音频功放解决方案

2016-08-01 17:51:38来源: EEWORLD
深圳市永阜康科技推出基于嘉兴禾润电子HT862单节锂电池供电智能音频功放解决方案,3.7V供电最大提供8W的功率输出。

1HT862优势和特点
♥创新AGC限幅功能,突破传统单一的防破音,在各种音乐风格中尽享音乐品质;
♥突破电池极限,1000mAh锂电池连续播放达12小时(传统升压功放<6小时),享受最佳音质效果(拥有创新的电池跟踪技术、自适应同步升压G类);
♥独家自动限温控制技术,芯片片内温度较高时,在保证音乐品质的前提下显著提升音乐峰值功率;
♥I2C下,几十种客户自定义选择项,由您设置不可复制的音质效果;
♥多模式选择:升压+D类,升压+AB类,单独D类,单独AB类。

功率:8.0W (VBAT=4.2V, VPOUT = 8.0V, RL=4Ω, THD+N=5%);
低THD+N:0.02%
静态电流:4mA@3.6V;
关断电流:1uA;
多种升压值选择:5.5V, 6.5V, 7.5V, 8.0V
2HT862应用
蓝牙/Wi-Fi音响。
拉杆音响。
便携式音响。

3HT862介绍
HT862是一款内置自适应同步升压/AGC/限温功能的单声道智能音频功率放大器。由锂电池供电升压至7.5V时, 4Ω负载条件下,能连续输出6.5 W功率(5% THD+N);在升压至8.0V时,4Ω负载条件下,可输出8.0W峰值功率(5% THD+N),能达到两节锂电串联供电的效果。其静态电流(4.0mA, 3.6V)、THD+N(0.02%)、效率(85%)、噪声(45µVrms)等性能均达到了业界最高水平。

HT862内置了自适应同步升压,小音乐信号时不升压,只有在音乐大到电池电压不足以提供不失真的功率时,升压才启动,在音乐播放时可大幅提高系统效率,延长电池续航时间,如下图1。另外,其无需外置二极管,并可提供5.5V, 6.5V, 7.5V, 8.0V四种输出电压选择,以满足不同的输出功率需求。
Fig.1 Adaptive Boost Converter with Typical Music Playback

HT862内置了丰富的自动增益控制(AGC)功能,包括限幅(Limiter)和电池跟踪(Battery Tracking)功能。

限幅功能开启后,它能提供自动增益调节以调节声音大小,即使输入信号很大,音乐输出也能被限制在指定的功率和THD+N之内,使音乐更悦耳,防止喇叭损坏,增加电池续航时间,降低电池低电量时被拉死的风险,工作原理如下图2。其中可调整限幅值、启动时间、释放时间等参数,以适应不同方案,建议参数如下表1。
Fig.2 AGC Limiter Function

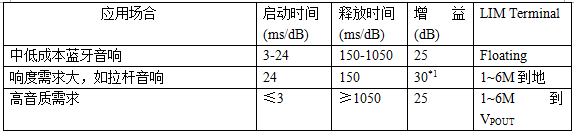

Table.1 Recommended AGC Limiter Settings for Different Applications

*1: 音频输入前级可进一步放大。

电池跟踪功能开启后,当电池电压低于设定值,HT862能随电池电压降低而逐步减小增益以限制电池电流,此举进一步支持了小容量低电流电池的应用,并能大幅延长电池续航时间,还能防止破音和过大的电流需求,减小电池端电压波动,降低电池在低电量时提前进入锁死状态的风险,示意如下图3。其中可调整电池跟踪拐点(point)、电池跟踪斜率(Slope)。对于电池容量较小、输出电流能力小的电池应用,适合高point值(如3.8V)、大Slope值(如≥3V/V);而对于电池容量较大、输出电流能力强的电池应用,适合低point值(如3.3V)、小Slope值(如≤3V/V)。
Fig. 3 Limiter Level vs Supply Voltage


HT862还具有自动限温控制(TFB)功能,在高功率输出、高环境温度等情况下导致芯片片内温度较高时,芯片能自动降低系统增益,避免芯片进入过温关断保护模式,在保证音乐品质的前提下显著提升音乐峰值功率,示意图如下。设置修改Attack Time和Release Time能适应具有不同散热条件的系统方案。
Fig. 4 Thermal Foldback Operation

HT862支持I2C控制模式,通过I2C读写,能设置和读取芯片的不同状态,既能针对不同应用设置个性化参数,又避免了同行的恶性抄袭。


4HT862 Demo Board

Fig. 5 Schematic Diagram of HT862 Demo Board

Fig.6 View of HT862 Demo Board
Fig.7 Top View of HT862 Demo Board PCB Layout
Fig.8 Bottom View of HT862 Demo Board PCB Layout
