数字调谐IC T2104在收音机的应用

2008-05-20 18:27:20来源: 电子世界
  TA2104是日本东芝(TOSHIBA)公司生产的一种单片数字调谐集成电路,专用于便携式收音机和耳机电路。TA2104推出的时间已经不短了,但因为性能优良,所以仍被广泛应用在目前市场主流机型中,上期《电子世界》中介绍的德劲新款DE1121收音机中就应用了TA2104。本文就介绍一下这款芯片的特性和应用,以及它在实际收音机(DE1121)电路中的接法。

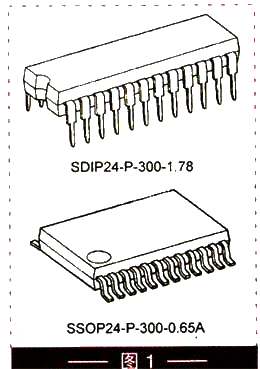

  TA2104有两种不同的外形,一种是双列直插结构,也就是SDIP24封装形式,其型号为TA2104BN。另一种则采用了SSOP24封装形式的扁平结构,它的型号则是TA2104BNF(如图1)。



  TA2104BN和TA2104BNF的内部含有AM/FM本机振荡、缓冲、AGC、鉴频和静噪等电路。工作电压范围宽达1.8V~7V,工作电流小,当工作电压为3V时,调频(FM)的工作电流为11mA、调幅(AM)只有7mA,因而功耗低,发热量小,尤其适用于低电压的袖珍机型。正是因为 TA2104BN和TA2104BNF具有外围电路简单、使用方便和性能稳定可靠等优点,因而广泛应用于各种品牌的收音机中。

  TA2104BN和TA2104BNF均采用了24引脚结构,它们不仅内部电路完全相同,而且相应的各个引脚的功能也是完全一样的,其各引脚功能见表 1。两者的区别除了外形不同之外,最大耗散功率PD也是不一样的,TA2104BN为1.2W,TA2104BNF则只有0.5W。

  TA2104BN和TA2104BNF的内部电路方框图如图2所示。

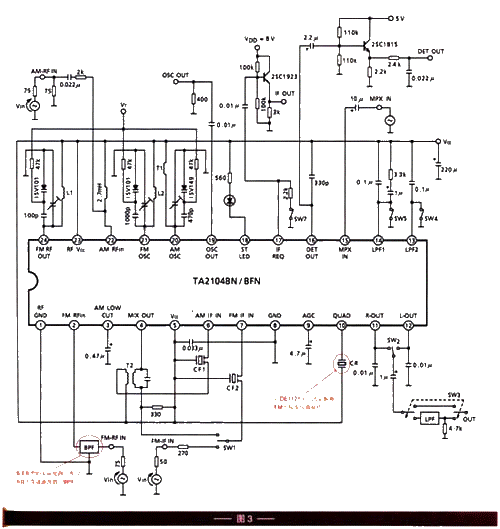

  图3是厂家推荐的TA2104BN和TA2104BNF应用电路范例.下面让我们来看看TA2104BNF在德劲DE1121收音机中的实际应用情况与范例有什么差异,把图3和DE1121机数字调谐电路部分作一个比较,就会发现两者还是有一些不同的,①DE1211的FM射频输入端第2脚外没有接入带通滤波器(BPF),这个带通滤波器(BPF)只允许收音机FM接收范围频率(88~108MHz)的信号通过,滤除其余频率的信号,所以省去BPF有可能影响FM波段的选择性能和信噪比(S/N)。②DE1121机第10脚没有使用10.7MHz的晶振,而是使用了10.7MHz的FM中频变压器,可能也是出于成本的考虑吧。





  值得一提的是,TA2104可以用价格更为便宜的国产数字调谐集成电路芯片SP2104来直接代换。SP2104也有SP2104N和SP2104FN两种,前者对应TA2104BN,后者则和TA2104BNF是完全一样的。

  SP2104是由无锡硅动力微电子技术有限公司生产的,这是一家具有大规模集成电路研发和生产能力的厂商,产品涉及了电源管理、音响、通信、汽车电子、马达控制、电量计费等多方面应用。
