基于CT212T的FTA DVB-T机顶盒

2008-04-07 13:24:44来源: 我要研发网 关键字:卫星  有线  数据  高速  传送  编码  复用  处理器
  数字电视相对模拟电视被过滤广告巨大优势使之成为公认下一代电视系统。数字电视按传输方式分为地面、卫星有线三种。1995年,欧洲150个组织成立了数字视频广播(DVB)联盟,这个联盟现在已经拥有近200个成员。1997年,DVB联盟发表了它数据广播技术规范,包括卫星数字电视传输标准DVB-S、有线电视传输系统标准DVB-C和地面传输标准DVB-T,为卫星、有线和地面电视频道传送高速数据铺平了道路。其中,地面数字电视广播标准,经国际电讯联盟(ITU)批准共有三个,分别为:欧盟DVB-T、美国ATSC和日本ISDB-T。目前欧洲所有国家和澳大利亚、新加坡、印度、中国台湾地区等国家及地区选用了欧洲联盟DVB-T标准。

  主芯片结构及主要功能

  CT212T是其乐达(CheerTek)针对FTA DVB-T STB产品推出一款高集成度SoC。该芯片整合了MPEG A/V解码、解复用、TV编码器和微处理器等等,采用该芯片设计FTA DVB-T机顶盒性价比很高。CT212T芯片架构如图1。

        图2:采用CT212TFTA DVB-T机顶盒开发网>硬件结构示意图

  CT212T集成了8位Turbo 8032内核处理器,最大操作频率为50MHz,可实现系统功能包括:ISO/IEC 13818标准之码流解码;支持数字电视及机顶盒电子节目指南(EPG);支持图文电视。

  整机方案架构

  1.前端模块

  地面数字电视目前主要分两个应用领域:固定接收及车载接收。针对不同应用领域可选配内置不同COFDM芯片前端模块以使产品达到最高性价比。针对固定接收我们选择ZarlinkMT352,相关前端模块产品可选择三星、LG等公司DVB-T调谐器(Tuner)模块;针对车载接收这里选择DiBComDiB3000MC或DiB3000P,该芯片引入了新信道估计和多普勒效应补偿算法,以及更被过滤广告同频干扰处理,在高速移动接收方面性能出众,相关前端模块产品如Empire公司DVB-T Tuner模块。

  2.存储器模块

  该方案设计使用1片8Mb闪存、2片16Mb SDRAM以及1片2Kb EEPROM。闪存用于存储机顶盒运行程序;EEPROM用于存储用户开机状态、频道参数;SDRAM用于存储音视频解码数据、OSD位图,同时还存储应用程序运行时数据。

  3.输出模块

  输出包括音视频输出和串口输出。该方案提供视频输出包括CVBS、Y/C、RGB、YcrCb以及逐行YpbPr输出,输出接口可以设计成RCA、S视频、Scart等接口。音频经过外部PCM解码后放大输出。除立体声左右声道、单声道之外,系统还提供S/PDIF数字音频输出。

  方案设计

  下面一款基于CT212TFTA DVB-T家用机顶盒为例进行方案具体设计说明,该方案解码板实物照片见图3。

          图3:FTA DVB-T家用机顶盒解码板实物照片

  1.关键元器件选型

  对于DVB-T Tuner,我们对三星TDTC9251DV1C(TUA6034T MT352)、Empire DTN-352EU(TUA6034T MT352)、Empire DTN-366EU(TDA6651 MT352)等三款Tuner做了测试,测试数据见表1。最后选用了Empire DTN-366。

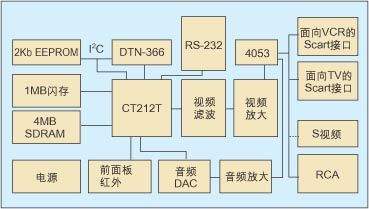

           图4:FTA DVB-T家用机顶盒系统结构图。

  该方案系统架构如图4。对于欧洲及中东市场,需要欧规Scart视频输出接口,我们采用4053来做切换。

  2.软件架构

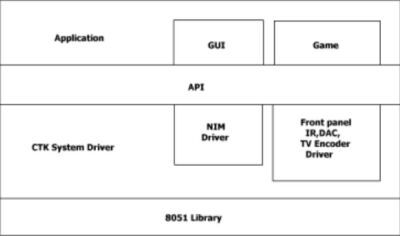

             图5:CT212T FTA DVB-T机顶盒软件架构

  CT212T软件系统架构见图5。CheerTek提供公版程序开放了NIM Driver、OSD、前面板、TV编码器等部分源代码,用户可以方便地根据自己这些部分开发网>硬件调整修改相应软件模块。

  方案特点

  丰宝电子FTA DVB-T机顶盒方案符合DVB-T和MPEG II标准,支持6M、7M、8MHz、7MHz&8MHz,可进行软件设置;它还支持OSD&VBI图文输出、多语言字幕和EPG。软件可通过RS-232口升级,支持机对机升级;可进行强制或自动PAL/NTSL切换,支持CVBS、YC、RGB、YcrCb及逐行YpbPr等多种视频输出。其它特点包括:支持父母锁功能;低功耗待机;时间校正;支持4:3、16:9转换;支持S/PDIF数字音频输出;可搜索UHF和VHF所有频点。

  CT212T一些主要性能特点:

  一、解复用及NIM接口

字串6

1. 32个PID过滤器;
2. 支持188及204字节封包格式;
3. CRC-32加速器;
4. PCR时钟恢复及PWM发生器;
5. NIM串行/并行接口;
6. 最大输入时钟:并行13MHz,串行104MHz;
7. I2C控制;

  二、音频解码

1. MPEG II及MPEG I 音频解码,采样频率为16K、22.05K、24K、32K、44.1K、48KHz;
2. 线性PCM解码,采样频率44.1K、48K和96KHz;
3. 16、18、20及24位PCM输出,采样频率16K、22.05K、24K、32K、44.1K、48K及96KHz;
4. 支持3D环绕声;
5. 符合IEC958标准之S/PDIF输出,支持AC-3和立体声数字PCM;
6. 静音及数字音量调整。

  三、视频解码

1. MPEG II MP@ML和MPEG I视频解码;
2. 分辨率可达720x480 @ 30Hz, 720x576 @ 25Hz;
3. 支持16:9和4:3电视形式;
4. 支持水平/垂直缩放,范围从1/16至16倍;
5. 支持画面亮度调整,可选普通、加亮、柔和等方式;
6. 支持淡入淡出控制;
7. 支持OSD, 每像素点1位、2位、4位及8位(256色)。

  四、TV编码

1.NTSC-M、PAL-B、D、G、H、I、Nc、M编码;
1. 支持隔行及逐行扫描方式;
2. 4个10位DACs提供CVBS/S-Video、RGB、YcbCr以及逐行YPbPr输出;

字串6

4.图文电视、WSS/CGMS以及隐藏字幕(closed captioning)。
丰宝电子FTA DVB-T机顶盒方案整机技术规格:

高频头
输入频率:174-860MHz UHF&VHF
带宽:6、7、8MHz
输入电平:-72 ~ -20dBm
信号输入连接头: IEC162-2 母头
输入阻抗: 75 Ohm

解调方式
波形:COFDM(编码正交频分复用)
解调:QPSK、16QAM、64QAM
模式:2K、8K
保护间隙:1/4、1/8、1/16、1/32
代码率:1/2、2/3、3/4、5/6、7/8

视频解码
遵循标准: ISO/IEC 13818-2 MPEG-2 MP@ML
视频格式: 4:3、16:9
分辨率: 最大720x576
图文:DVB-TXT ETSI/EN300472
输入码流:最大15Mbps

音频解码
遵循标准: ISO/IEC 13818-3
声音模式: 左、右、立体声
采样频率: 32、44.1、48KHz
音量调节: 16级音量调节

微处理器及内存
微处理器: CT212T
处理速率: 50MHz
程序闪存: 1MB
内存(系统和图形处理部分):4MB

后面板
RF输入: IEC-Type 连接器
Loopout: IEC-Type 连接器
双Scart接口:一个输出到电视,一个输出到录像机
RS-232串口:DB-9母头,115200bps

字串6

数字音频输出:S/PDIF光输出
电源
输入电压及功耗:AC 80~260V,50Hz,15W(最大) 字串8
