中国芯力量爆发,我们也有了made in China的GPU

2018-09-06来源: 雷锋网 关键字:GPU

中国“缺芯”是不争的事实,因此在政策和资本的支持下国内正在大力发展集成电路产业。相比自主研发x86 CPU的上海兆芯,自称是目前国内唯—成功自主研发国产化图形处理芯片(GPU)并产业化的景嘉微电子的知名度低很多。景嘉微本周一发布公告称下一款图形处理芯片已完成流片、封装阶段工作,目前已经顺利完成基本的功能测试,测试结果符合设计要求。





无论是在CPU还是GPU市场都是巨头垄断,CPU市场英特尔统治多年,AMD正在迎来转机,GPU市场英伟达独占鳌头,不过AMD在去年第四季度抢占了一些英伟达的市场份额。当然,芯片作为国内最大规模的进口产品国产芯一直在努力。兆芯是自研CPU的代表,上月上海兆芯集成电路有限公司副总经理罗勇博士表示兆芯处理器的整体性能已经能够对标国际主流标准,下一代基于16nm的产品性能与Intel酷睿i5处理器看齐(但未明确第几代酷睿)。

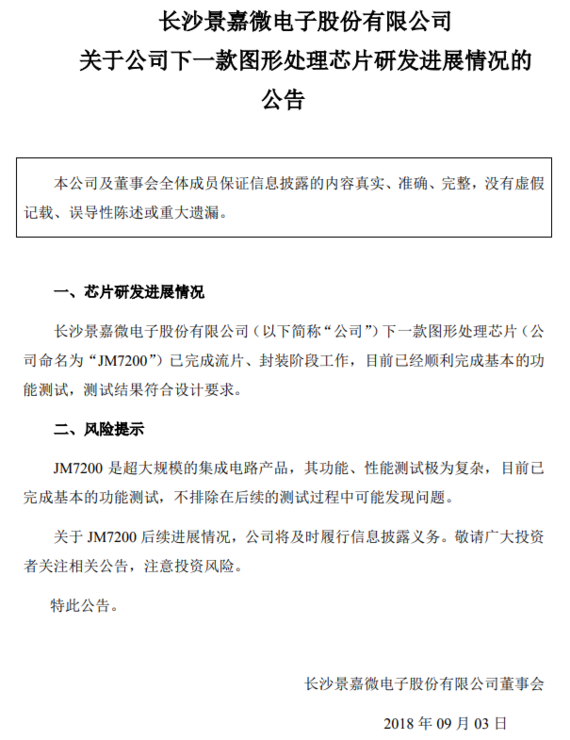

但国产自研GPU却很少有消息曝光。本周一,成立于2006年并已在国内上市的景嘉微发布《关于公司下一款图形处理芯片研发进展情况的公告》称:“下一款图形处理芯片(公司命名为‘JM7200’)已完成流片、封装阶段工作,目前已经顺利完成基本的功能测试,测试结果符合设计要求。”并提示,JM7200 是超大规模的集成电路产品,其功能、性能测试极为复杂,目前已完成基本的功能测试,不排除在后续的测试过程中可能发现问题。





这意味着这家自称是目前国内唯—成功自主研发国产化GPU并产业化的企业的下一代产品即将供货。



NVIDIA和AMD迎新对手?

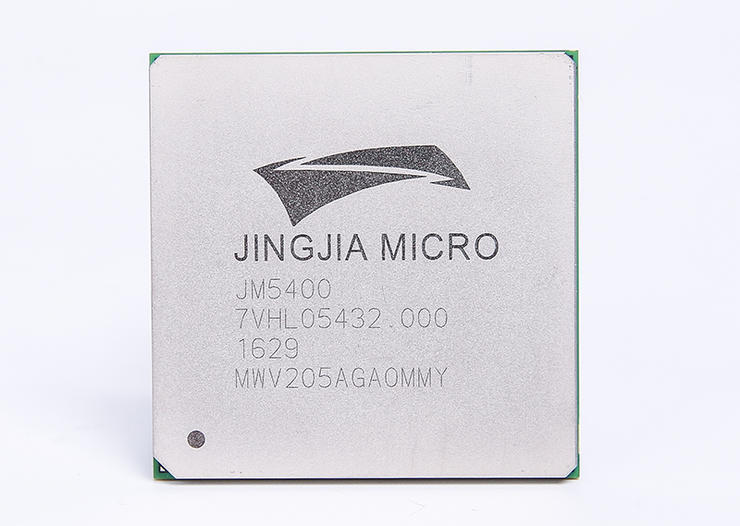

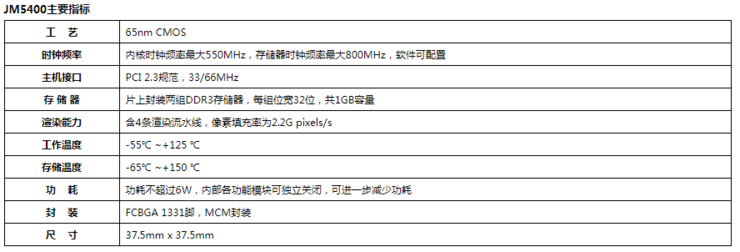

根据PConline曝光的景嘉微此前的产品路线图,景嘉微在2014年发布第一款具备自主知识产品的GPU JM5400,并计划于2016年发布下一代GPU JM7200。结合景嘉微最新发布的消息,JM7200的推出比原计划推后了两年,至于推迟的原因可能是因为遇到了巨大的研发挑战,当然也可能是因为其产品规划发生了改变。因为其在2016年发布了第二代GPU产品JM7000,制程工艺从65nm升级到了28nm,增加了片内显存的容量,集成了CPU核,6G pixels/s的像素填充率,图像处理能力增加2倍以上,总线带宽增加数百倍。





不过雷锋网并未查询到JM7200的具体参数,如果用JM7000 6.0G pixels/s像素填充率对比,与热销的NVIDIA GTX1060像素填充率72.3G pixels/s相比差距不小。因此,国内自主研发的GPU想要和NVIDIA以及AMD竞争还相差甚远。



不过,景嘉微上半年的年报中提到下一代GPU芯片在产品性能和工艺设计较前代产品将会有大幅度的提升,早前的资料中也提到JM7200还是28nm工艺制程。并且,景嘉微通过定增拟投入研发的JM9231、JM9271是下一款GPU的进一步升级,属于面向不同应用领域的两款中、高档系列产品,可满足党、政、金融以及交通、通信等系统国产化电脑替换以及人工智能、云计算等领域需求。



中国芯有希望?



景嘉微全称是长沙景嘉微电子股份有限公司,成立于2006年,下设北京麦克斯韦科技有限公司、长沙景美集成电路设计有限公司及石家庄分公司,是一家军民融合深度发展的高新技术企业,拥有近500名员工,与多家科研院所和高校建立战略合作伙伴关系,成立联合实验室、工程中心。产品涵盖图形图像处理系统、小型雷达系统、图传数据链系统、消费芯片等,应用于航空、航天、航海、车载等专业领域。

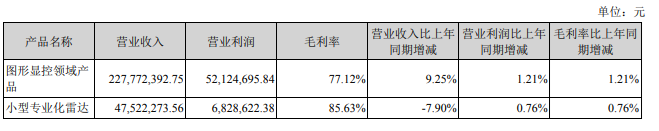

景嘉微2017年的年报显示,占景嘉微主营业务收入或主营业务利润 10%以上的产品是图形显控领域产品以及小型专业化雷达。其中,在图形显控领域提供图形显控模块、图形处理芯片、加固显示器、加固存储和加固计算机等五类产品,图形显控模块是公司最为核心的产品。另据了解,目前我国新研制的绝大多数军用飞机均使用景嘉微的图形显控模块,此外还有相当数量的军用飞机显控系统换代也使用了景嘉微的产品。





2018年1月19日,景嘉微公布了非公开发行方案,公告指出,景嘉微非公开发行的募集资金总金额不超过 13 亿元。国家集成电路基金本次认购金额占公司本次非公开发行募集资金的比例为90%,即不超过11.7亿元。高新纵横本次认购的金额占公司本次非公开发行总金额的比例为10%,即不超过1.3亿元。



交易的完成也意味着国家集成电路基金正式入股GPU领域。那么,国产自主研发CPU有兆芯,GPU有景嘉微,是不是意味着国产芯有希望了?
