京瓷0.5mm间距FPC/FFC连接器"6815系列"开始供样

2019-04-30
    阅读数:


点击上方【KYOCERA京瓷中国】关注我们



概要

日前,京瓷株式会社开发出了一系列新产品。其中,就有最多高达100芯的多芯高速传输连接器


该连接器系列被命名为FPC/FFC(柔性印刷电路板/柔性扁平电缆)连接器"6815系列",现在已经开始提供样品。其间距为0.5mm,支持高速传输,主要用于电视、医疗用液晶显示屏、导航等场景。

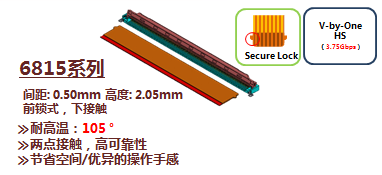

FPC/FFC连接器 "6815系列"

FPC/FFC连接器 "6815系列"

随着科技的发展,人们对图像画质的要求不断提高。当今,越来越多的医疗现场引入了4K、8K超高清液晶显示屏,它们能在手术、疾病的早期发现以及远程医疗方面发挥重要的作用。


应用于医疗现场的高清显示屏

FPC/FFC连接器"6815系列"之“通用型”

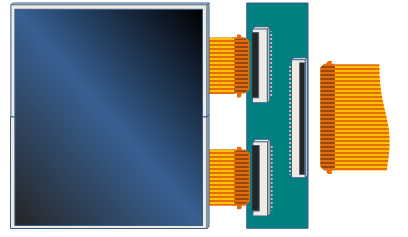

京瓷开发出的FPC/FFC连接器"6815系列"具有100芯,能够实现信息的高速传输。相比于以往的少芯连接器,采用多芯连接器不但可以减少连接器的使用数目,从而达到节省空间的效果,还能够节省贴片及FPC/FFC插入工时等作业时间。

运用于4K、8K超高清液晶显示屏的场景

FPC/FFC连接器"6815系列"之“通用型”

"6815系列"产品不仅提供适用于超高清8K电视以及医疗用液晶显示屏的"通用型",还提供对应-40℃~到+105℃的"耐高温型",特别适用于导航等车载信息娱乐系统。





FPC/FFC连接器"6815系列"的特点

1

1

1

高速传输

100芯多芯对应

FPC/FFC连接器"6815系列"能够同时实现100芯的多芯对应,并达到最高3.75Gbps的高速传输速度,完全满足液晶显示屏电视新一代数据传输方式"V-by-One®HS"※1的要求。


※1 "V-by-One"是THine Electronics株式会社的注册商标。



1

2

1

耐高温

适用于车载产品

本系列产品不仅提供使用温度范围-40℃~+85℃的"通用型"、而且具有-40℃~+105℃的"耐高温型",适用于导航等车载信息娱乐系统。

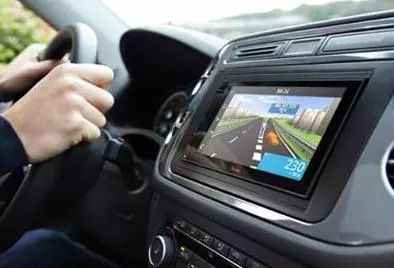

运用于导航等车载信息娱乐系统的场景

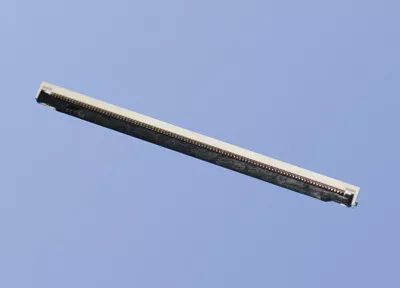

FPC/FFC连接器"6815系列"之“耐高温型”



1

3

1

防止误嵌合

操作性绝佳

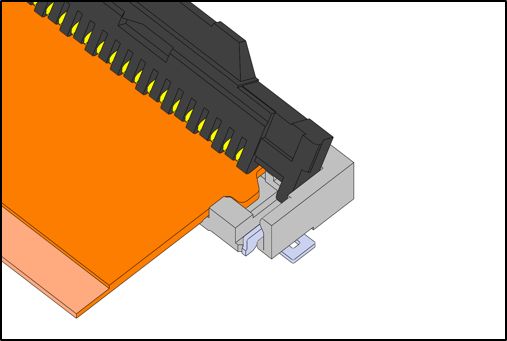

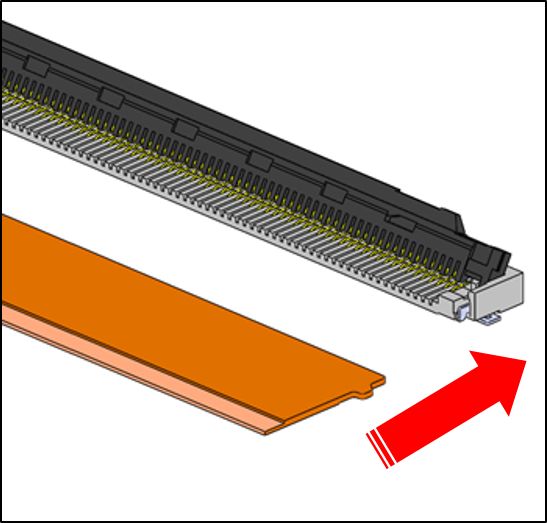

采用带锁的FPC/FFC,方便固定锁扣,能够防止各部件在嵌合时的接点移位,以及因外力拉脱而造成接触不良的情况。


同时,该系列能够以目视确认嵌合是否正确,大大提高了作业效率。不论是锁定还是解除锁定时,都体现了良好的操作性。



1

4

1

对应阻抗调整FFC

提高传输特性,对应阻抗调整FFC。



1

5

1

支持环保并对应RoHS指令

产品规格

对应芯数

81~100芯

高速接口标准

V-by-One®HS

芯间距

0.5mm

使用温度范围

-40℃~+85℃  (通用型)
-40℃~+105℃ (耐高温型)

主板上的高度

1.90mm

额定电流

DC 0.5A/Contact

贴片部分纵深

3.65mm

额定电压

DC 50V/Contact

锁扣方式

前锁式

耐电压

AC 200V、1min.

接点位置

下接点

材料

铜合金/耐热树脂

适应FPC/FFC厚度

0.3mm

RoHS指令

符合


此外,京瓷也将不断扩充支持高速传输的FPC/FFC连接器产品阵容,积极对应多元化市场的需求。希望大家继续支持我们!
