普适性培训,TI高精度实验室助模拟菜鸟·高手精益求精

2015-08-12 16:43:02来源: EEWORLD作者: 陈颖莹 关键字:高精度实验室  模拟设计  信号链  TI
   “普适性”是什么?其指某一事物比较普遍地适用于同类对象或事物的性质。以哲学为例,真理是最具普适性的,它不因为时间,地点和人为因素而发生变化。而模拟电路对于电子设计来说也是最具普适性的知识,高端、低端产品都需要用到。

   无论是德州仪器TI)还是其竞争对手,在推出视频课程时,往往是针对某个产品本身的,例如教你使用某产品,或者该产品的具体应用,并没有普适性。TI近日推出的“高精度实验室”则是非常具有普适性的模拟设计培训视频,它针对信号链方面,讲的是最基本的模拟知识,内容可以适用于不同公司的产品,不管TI还是其竞争对手。

    近日,TI高精度运算放大器产品线市场工程师周颖女士专程从美国总部飞到北京,介绍了TI高精度实验室背后的故事以及课程的特点。

模拟学习事半功倍:理论+实践

   “我们高精度实验室已经有36个视频,目前发布的视频主要是关于运算放大器,因为在模拟产品中,运放其实是非常基本的产品,但我们的工程师也在陆续制作更多视频,以覆盖更多信号链方面的产品。”周颖女士介绍到。“高精度实验室培训目前可以分为两大类:理论部分和实验部分。实验部分又分为三小步骤,计算、仿真、实际操作,也就是在实际的PCB上进行操作。”

    可以说TI高精度实验室的课程将理论与实验操作完美搭配,让模拟学习能够事半功倍。以噪声为例,其有8个理论性的视频,分别介绍什么是噪声,噪声的来源,工程师在实际电路里遇到的噪声是怎么样的,如何计算不同的运算放大器,不同的电路结构及其噪声总的输出等等。理论视频之后,还会有实验视频,其针对电路进行计算,然后会通过实际的PCB板进行计算、测试。可以看出,实验也是这套课程系统的特点之一。

    周颖女士还介绍了一下实验的整个流程。首先做计算;然后再做仿真,可以通过TINA-TI软件来仿真,用户下载的资料中会附带仿真时的文件,因此不需要自己建这个文件。最后一步是测试,测试用的是一个实际的电路。通过这三个步骤来验证理论的东西是最靠谱的。

菜鸟·高手的好帮手

    高精度实验室能帮助刚刚进入模拟行业的“菜鸟”快速取得进步,高精度实验室就像大学的课程那样,很有体系和逻辑性,从简入难,而且很人性化,课时不长,但内容又非常丰富,因此很适合刚入行的人。另一个与大学课程很像的是,视频后面有“家庭作业”,可以帮助大家在学习十几分钟的视频之后去巩固知识。其中有一些“作业”是需要用户通过仿真、计算的过程来解答。

    此外,高精度实验室课程还能让经验丰富的工程师强化自己的技术专长。为什么呢?这是来自TI全球上千个客户的实际反馈。周颖女士举了一个例子:“美国一名有20多年模拟经验的工程师被安排去听TI模拟培训,他自认为这没有必要。但是他参加完培训后,竟然亲自过来跟TI工程师握手并感慨道,自己做了这么多年模拟,以为什么都懂,但实际上他的知识体系还是有漏洞的。参加TI这样非常有知识体系的课程,不但让他发现自己很多的小漏洞,还能了解其他工程师的一些问题,他能由此学到一些小技巧或者经验性的东西。”

    周颖女士总结了TI高精度实验室的三大主要优势。首先是体验式学习:在实验演示视频的帮助下,将理论应用到实际电路中。其次是个性化的学习环境:可提供指导性的开发培训,同时工程师可根据个人需要和兴趣来选择课程。第三就是面向应届毕业生的速成学习项目:使大学生的理论学习更为顺利的过度到真实环境下的设计工作。

一张图了解TI高精度实验室提供什么

    图1完美展示了高精度实验室的学习环境:电脑、测量仪器、评估板、手册。“未了弥补所谓在线课程可能会有的缺陷,TI提供齐全可靠的学习资料的支持以及专家的线上支持。”周颖女士强调。


图1
TI高精度实验室提供什么

    TI提供的学习和资源材料包括四个方面。(1)可下载的理论课程手册和实验课程手册,每一部分视频所用幻灯片会转换成PDF版本,上面也有讲师的讲词,可以下载。(2)TI的模拟工程师随身参考设计手册,可随时查阅板级和系统级公式。其涵盖广泛、备受欢迎的高精度信号链课题,如基本元器件选择、公式转换、运放的带宽和噪声、计算方程、稳定性、ADC/DAC转换方式。(3)TI高精度实验室评估模块,使工程师能随培训师一起完成每项演示的学习课程。(4)美国国家仪器公司(NI)的虚拟测试仪器VirtualBench,有助于工程师评估培训中使用的电路和小信号AC性能。当然,工程师也能采用自己的测试仪器。

    值得一提的是,高精度实验室配备的评估板是TI工程师自己设计的,上面包含了8个不同的电路,提供了不同结构、不同参数、不同性质的运放,工程师可以自己来调节运放,或者动一动上面每一个芯片看效果。它可以用来测失调电压、噪声、稳定性、压摆率、带宽,这其实都是模拟产品里最基本的参数指标以及最基本的应用电路。例如,用户可以将不同的芯片放入两个相同的电路去进行比较,在视频里就会介绍比较的结果。与此同时,工程师就可以跟随视频在板子上进行实际操作。

真的有用吗?用事实说话

    那么高精度实验室真的有用吗?周颖女士再次用事实给出了答案。

    “医疗、工业客户在设计产品时总是碰到这类问题,明明采用了TI低噪声运算放大器,但是其电路的总噪声还是很大。我们工程师发现客户的电路里有1 kΩ的电阻,查看TI提供的参考手册就能知道,1 kΩ电阻会产生多大的噪声,所以,通过TI模拟工程师随身参考手册中的图就可以让客户很清楚知道其电路出现问题的原因。当然,如果客户不能降低电阻阻值,TI还会提供一些设计技巧,来降低噪声。”周颖女士表示。“视频展示方式是将两个电路进行比较,采用两个电路阻值,让客户了解电阻阻值越大,产生的噪声越大。同时,在实验环节里也有两个实验让客户进行体验。”

    除了高精度实验室,TI还有一个数据转换器学习中心,围绕入信号调节、精度、高速度、数据输入/输出、电源管理等课题安排的多篇技术文章、多个博客帖子和视频,总数量超过100。

彩蛋:两个想法背后的故事

    为什么推出高精度实验室视频呢?周颖女士介绍到:“这个想法来自TI众多工作在一线的应用工程师。他们在世界各地和不同的客户进行交流,发现很多客户有共同的问题。虽然博客、论坛也可以提供解答,但是一般理论性较强,比较抽象,没有体系性,并且不贴近实际电路。”

    配合高精度实验室,TI还提供模拟工程师随身参考设计手册,周颖女士介绍了它背后的小故事:“我记得当时刚进入TI时就看到很多高级工程师的桌子上有发黄的小本子,他们经常翻阅,我就会询问他们这个本子是做什么用的?很多人跟我说,有时候他们拜访客户,为了解决技术性问题,用到某个方程式或某个图,但是却一时半会想不起来,而又不方便上网查找,所以他们就自己写了一些小东西记在小本子上。在做TI 高精度实验室的时候就想到,大家会用到很多方程式、图表,因此,如果附带这样的小本子对用户来说是非常方便的。”

附图

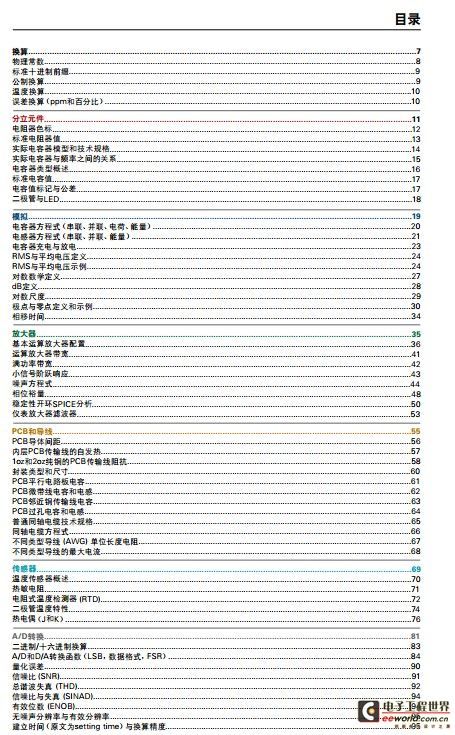

模拟工程师随身参考设计手册目录
