声级计的原理

2012-03-12 11:36:15来源: 互联网 关键字:声级计
这个漂亮的声级计是一个完美的芯片更换为标准的模拟仪表。整个电路是基于LM3915的音频电平IC,只使用很少的外部元件。

  示意图



基于LM3915的音频电平IC



  示意图



声级计示意图



  原始示意图

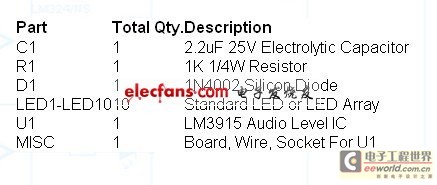

  零件

  注释

  1。V +可以在任何地方从3V到20V。

  2。输入是专为标准音频线电压(1V PP)和最大输入电压为1.3V。

  3。引脚9可从地面断开,使电路使用一个移动点,而不是一个条形图显示。
