TDA1517ATW设计的8W BTL音频功率放大技术

2011-09-29 14:41:54来源: 互联网 关键字:TDA1517ATW  8W  BTL  音频  功率  放大
TDA1517ATW是NXP公司的8W BTL或2 × 4 W SE音频功率放大器,在HTSSOP20封装内集成了AB类输出放大器,可用作单声道桥接负载(BTL)或立体声单端(SE)连接,具有良好的波纹抑制以及AC和DC短路安全。本文介绍了TDA1517ATW主要特性,方框图以及BTL和SE连接应用框图。

TDA1517ATW:8 W BTL or 2 × 4 W SE power amplifier

The TDA1517ATW is an integrated class-AB output amplifier contained in a plastic heatsink thin shrink small outline package (HTSSOP20). The device is primarily developed for multimedia applications.

TDA1517ATW 主要特性:

• Requires very few external components

• Flexibility in use: mono Bridge-Tied Load (BTL) and stereo Single-Ended (SE); it should be noted that in stereo applications the outputs of both amplifiers are in opposite phase

• High output power

• Low offset voltage at output (important for BTL)

• Fixed gain

• Good ripple rejection

• Mode select switch (operating, mute and standby)

• AC and DC short-circuit safe to ground and VP

• Electrostatic discharge protection

• Thermal protection

• Reverse polarity safe

• Capable of handling high energy on outputs (VP = 0 V)

• No switch-on/switch-off plop

• Low thermal resistance.

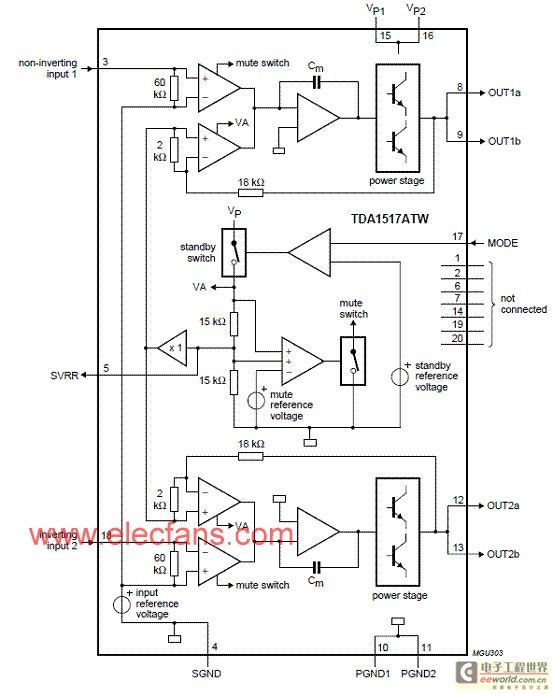

图1。TDA1517ATW 方框图

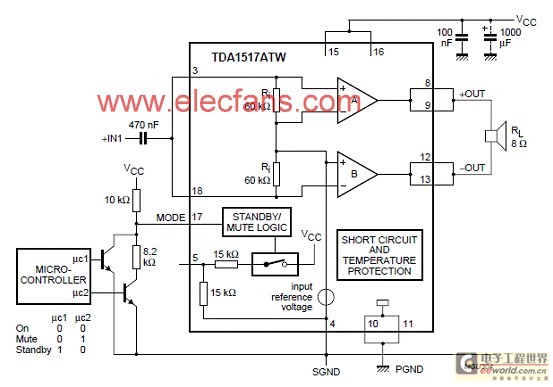

图2。TDA1517ATW BTL 应用方框图
