CMOS集成逻辑门电路

2011-07-27 10:06:49来源: 互联网 关键字:集成  逻辑门电路
其它功能的TTL门电路
一、集电极开路与非门(OC门)
1.OC门的工作原理
2.OC门的应用
二、与或非门

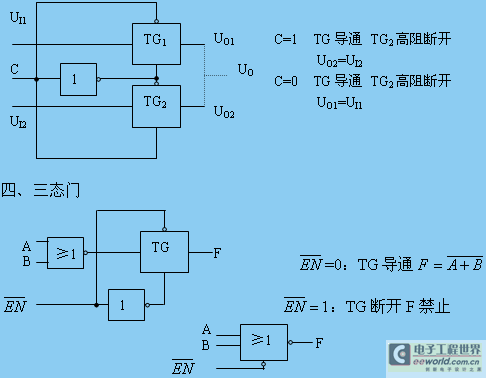

三、三态输出门(TSL门)
1.三态输出门的工作原理
2.三态输出门的应用

3.3.4 TTL数字集成电路系列
一、CT54系列和CT74系列
二、TTL集成逻辑门电路的子系列
三、各系列TTL集成逻辑门电路性能的比较

3.3.5 TTL集成逻辑门的使用注意事项
一、电源电压及电源干扰的消除
二、输出端的连接
三、闲置输入端的处理
四、电路安装接线和焊接应注意的问题
五、调试中应注意的问题


作业:P87 3.4

§2-5 MOS门电路
CMOS 应用广泛、工艺简单、抗干扰能力强、集成度高、功耗小、价廉高 5V 低 0V IG (控制极)

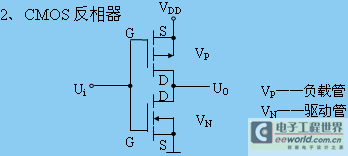

一、MOS反相器

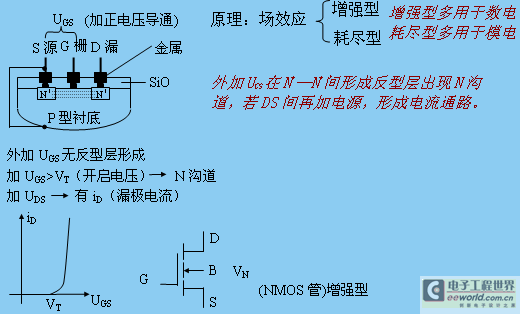

1、MOS管开关特性


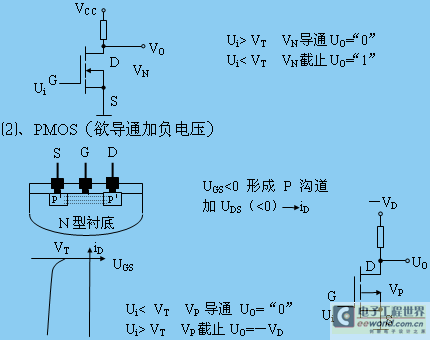

⑴、NMOS











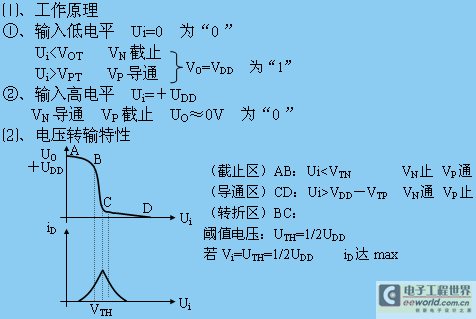

⑤、输出范围大(顶天立地) VOH=VDD、VOL=0V

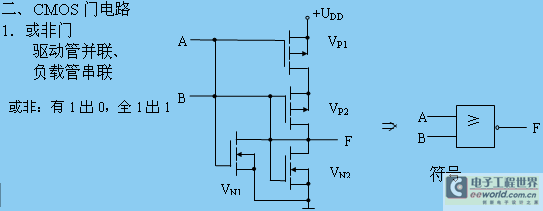

1. 与非门              驱动管串联、负载管并联 (图略)




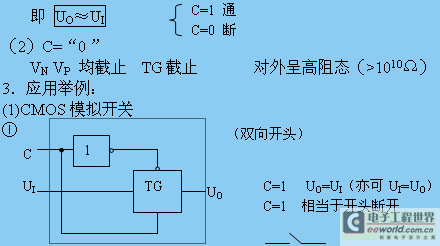

②单双掷控制开头




3.3.4 TTL数字集成电路系列


400系列(普通CMOS tpd约45nS 功耗〈5mw〉
如代号4001 为 四个2输入或非门
4069 为 六个反相器
4016 为 六个双向开关
高速CMOS 74HC系列(可代替TTL电路)tpd1mw


3.3.5 TTL集成逻辑门的使用注意事项


一、电源电压及电源干扰的消除
二、输出端的连接
三、闲置输入端的处理
四、电路安装接线和焊接应注意的问题
五、调试中应注意的问题
