割集法

2011-07-18 23:12:18来源: 互联网

1 .方法
        以树支电流为变量,对用树支确定的基本割集列写KCL电流方程,从而求解电路中待求量。
2.变量:树支电压
3.方程结构:树支数目个KCL方程
4.矩阵形式Gt*Ut=Jt
         其中,Gt为节点电导矩阵,Ut为节点电压向量,Jt为节点电流源向量
5.说明
选树时,尽量将电压源或受控压源所在支路选为树支。这样可减少方程数量。
可以运用于非平面电路。

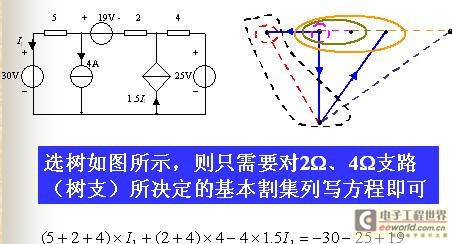

例题—割集分析法
